В современном промышленном производстве, мобильной технике и станочном парке гибкость коммуникаций играет ключевую роль. Рукава высокого давления и силовые кабели — это кровеносная система и нервные окончания любого механизма. Однако их ахиллесовой пятой остается уязвимость к внешним воздействиям. И если с проблемой внутреннего давления конструкторы научились бороться с помощью армирования, то проблему внешнего истирания и перегибов эффективно решает простое, но гениальное устройство — металлическая защитная спираль.

Что такое металлическая защитная спираль?

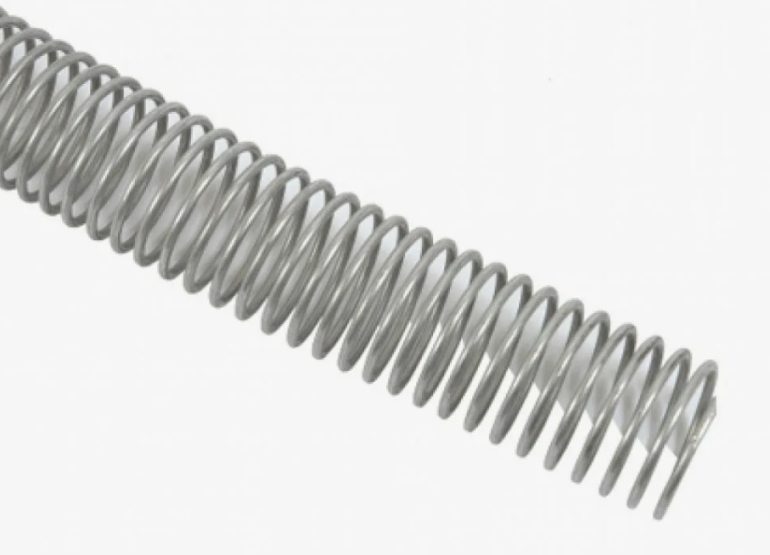

Металлическая защитная спираль (часто называемая «мотком», «пружиной» или «броней») — это расходный элемент системы защиты, представляющий собой пружинообразный рукав, изготовленный из высокоуглеродистой или нержавеющей стальной проволоки. Ее основная задача — создать жесткий, но подвижный каркас вокруг гибкого шланга или кабеля.

Визуально это напоминает доспехи: мягкая «плоть» рукава высокого давления защищена упругим металлическим экзоскелетом. Однако в отличие от сплошной оплетки, спираль не закрывает поверхность полностью, оставляя шланг на виду. Это позволяет обслуживающему персоналу визуально контролировать состояние рукава, не снимая защиты, но при этом полностью исключает контакт резины или пластика с агрессивной внешней средой.

Основные функции в системах защиты

Применение металлической спирали в обвязке гидравлического оборудования или кабельных трасс решает сразу несколько критически важных задач.

Антиабразивная защита. Самая частая причина выхода рукавов высокого давления из строя — истирание о части машины, бетонные полы, острые кромки металлоконструкций или о другие шланги. Спираль принимает удар на себя. Проволока скользит по поверхности, истирается, но сам рукав остается целым. Заменить дешевый моток спирали значительно выгоднее, чем дорогостоящий рукав.

Защита от перегибов (минимальный радиус). Каждый рукав имеет критический радиус изгиба. Если шланг перегнуть сильнее, нарушается структура армирующих слоев, снижается проходимость сечения, и рукав быстро разрушается. Металлическая спираль, навитая на шланг, работает как механический ограничитель. Она не дает рукаву «сломаться» в месте выхода из фитинга или при резком маневре подвижной части механизма.

Объединение в пучки. В сложной гидравлической системе множество линий часто идут параллельно. Спираль позволяет аккуратно связать несколько рукавов или кабель в канале в единый жгут. Это не только повышает эстетику монтажа, но и предотвращает путаницу и запутывание линий при движении подвижных частей.

Защита от экстремальных температур. В металлургии или криогенной технике спираль работает как буфер. Если горячий шлак или искра случайно коснутся защищенной линии, они сожгут металл, но не успеют прожечь резиновую оболочку шланга за доли секунды. То же самое работает и в обратную сторону: при работе в условиях сильного холода металл принимает на себя намерзание льда.

Разновидности и материалы

Выбор конкретного типа спирали зависит от условий эксплуатации. Производители предлагают несколько основных вариантов.

По типу проволоки.

• Оцинкованная сталь. Самый распространенный и бюджетный вариант для работы в обычных цеховых условиях. Цинковое покрытие защищает саму спираль от коррозии.
• Нержавеющая сталь. Применяется в пищевой промышленности, химическом производстве, на флоте и в других местах, где требуется максимальная устойчивость к кислотам, щелочам и соленой воде.
• Полимерные аналоги. Существуют также пластиковые спирали, но они уступают металлическим по механической прочности и используются для легких условий или для защиты оптоволокна.

По форме сечения проволоки.

• Круглая проволока. Классический вариант. Обеспечивает хорошую защиту, но имеет точечный контакт с поверхностью шланга.
• Плоская (ленточная) проволока. Создает большую площадь контакта с рукавом, уменьшая удельное давление на стенки шланга. Используется для особо ответственных магистралей, где важно не деформировать рукав самой защитой.

По шагу навивки.

• Стандартная навивка. Спираль накручивается с зазором между витками. Оптимальна для защиты от истирания.
• Сплошная навивка. Витки идут вплотную друг к другу. Обеспечивает максимальную защиту от порезов и ударов, но ухудшает визуальный контроль и гибкость.

Технология монтажа

Установка металлической защитной спирали — процесс, требующий определенной сноровки и специального инструмента. В отличие от пластиковой гофры, которую можно просто надеть на кабель, металлическая пружина обладает жесткостью и упругостью.

Основной инструмент монтажника — протяжная лента (или лента-протяжка). Это гибкая стальная полоса с захватом на конце. Процесс выглядит следующим образом.
Спираль укладывается на ровную поверхность. Протяжная лента продевается внутрь спирали по всей ее длине. Захват ленты цепляется за конец защищаемого шланга. Протягивая ленту обратно, монтажник затягивает рукав внутрь спирали. При этом жесткая пружина слегка растягивается, увеличивая внутренний диаметр, и пропускает шланг. После снятия усилия спираль сжимается, плотно облегая рукав.

Важно подобрать правильный диаметр спирали. Она не должна болтаться на шланге, иначе защита будет натирать, а не защищать, но и не должна его пережимать в спокойном состоянии. Обычно внутренний диаметр спирали выбирают равным наружному диаметру рукава или на 1-2 миллиметра больше.

Экономическая эффективность и безопасность

Использование металлических защитных спиралей — это не просто рекомендация, а часто требование техники безопасности на современных производствах, особенно в горной добыче и тяжелом машиностроении.

Внезапный разрыв рукава под давлением в несколько сотен бар может привести к трагедии: струя масла способна разрезать кожу или стать причиной пожара. Защитная спираль значительно снижает риск механического повреждения шланга извне, которое могло бы привести к такому разрыву.

С экономической точки зрения, стоимость метра качественной металлической спирали несопоставима со стоимостью замены сложного шланга с фитингами, не говоря уже о простоях оборудования. Установка спиралей на этапе монтажа гидравлической системы окупается многократно в процессе эксплуатации, продлевая срок службы рукавов в 3-5 раз в условиях интенсивного абразивного износа.

Металлическая защитная спираль остается самым надежным, простым и универсальным средством пассивной защиты для гибких линий. Игнорирование этого элемента при проектировании мобильной техники или стационарных гидравлических установок — ложная экономия. В мире, где надежность коммуникаций определяет эффективность всего производства, такой невидимый страж, как стальная спираль, играет одну из ключевых ролей в обеспечении бесперебойной и безопасной работы.
