Что такое вариатор на машине

Статья о вариаторной коробке передач — ее особенности, плюсы и минусы, советы и рекомендации по использованию. В конце статьи — видео о вариаторе.

• Особенности вариаторной езды
• Плюсы и минусы вариатора
• О масле
• Инструкция по работе вариатора
• Не нужно сильно нагружать
• Бездорожье — это плохо
• Нельзя буксировать
• Смотрите на датчики
• Видео о вариаторе

Бесступенчатая трансмиссия, в простонародье именуемая вариатором, впервые была применена еще в конце 50-ых годов. Но удачным этот опыт назвать было никак нельзя, поэтому о вариаторе на некоторое время забыли. Но в 90-х о нем вспомнили снова, и на этот раз эта идея получила широкое распространение.

Устройство бесступенчатой трансмиссии — идеал простоты.Принцип действия также особой сложностью не отличается. Существуют клиноременные и клиноцепные вариаторы.

Каких сюрпризов можно от них ожидать? Ответ в этой статье. Здесь речь будет идти о восьми вещах, которые нужно знать в вариаторе.

1. Особенности вариаторной езды

Вариаторная коробка передач обозначается латинской аббревиатурой CVT. По своим функциональным возможностям она мало чем отличается от прочих КПП, но принцип работы у них совершенно разный. Толчков при смене передач не ощущается.

Это происходит потому, что диаметральная плоскость ведомого и ведущего дисков откорректирована, и разгон машины происходит плавно, без толчков. Водителю нет необходимости отвлекаться на переключение скоростного режима. Благодаря автоматической системе время разгона сокращается, горючее расходуется более экономно. Наиболее оптимальный режим двигательной системы также выбирается автоматически.

Даже в случае полного «утопления» акселератора звук, который обычно издают спорткары, водитель не услышит. Лишняя нагрузка на агрегат убирается при помощи умной электронной системы.

2. Плюсы и минусы вариатора

От механических КПП использование автомобилей с CVT выгодно отличается некоторыми моментами.

К явным плюсам вариаторной коробки передач можно отнести следующие:

• Автомобиль с вариатором очень быстро набирает скорость;
• Машина разгоняется плавно, без рывков;
• Находясь в пробке или при скатывании на склоне, машина глохнуть не будет;
• Не слышно шума даже при езде на больших оборотах;
• Использование вариатора — это серьезная экономия топлива;
• Бесступенчатая трансмиссия намного безопаснее для экологии, чем ее механические аналоги.

Но не обошлось здесь и без минусов, которые могут причинить водителю множество самых разных хлопот:

• Машины с вариаторами не могут долго ехать на повышенных оборотах;
• Вариаторная коробка требует постоянного ухода. В ней требуется часто производить замену масла и масляных фильтров — через 30 000 км, как минимум;
• Чтобы работа передачи была корректной, вариаторы следует заполнять специальной жидкостью, которую также периодически следует менять. А стоит она совсем недешево, и найти ее тоже непросто;
• Вариатор может выйти из строя, если водитель часто практикует резкое торможение;
• Установка вариатора возможна только на машины, мощность которых не превышает 220 л.с.;
• Ремонт автоматики будет стоить гораздо дороже. Ситуация осложняется еще и тем, что в наших сервисных центрах нечасто встретишь настоящих специалистов, разбирающихся в устройстве вариаторов;
• Даже при выходе из строя одного из датчиков может пострадать вся КПП.

3. О масле

Автовладелец обязательно должен следить за состоянием машинного масла. Эта аксиома приобретает еще больший смысл, когда речь идет о бесступенчатой трансмиссии. Вариатор очень чувствителен к рабочему объему масла и к другим его спецификациям — частая замена жидкости здесь будет просто необходима.

Вся информация о масле, которое следует использовать в автоматической КПП, находится в документации автомобиля. Кстати, менять масло в коробке со специальными характеристиками еще нужно уметь. Если данный аспект будет все время игнорироваться, то это обязательно станет причиной поломки, стоимость устранения которой не порадует автовладельца.

Пренебрежение этому совету может привести к серьезным поломкам КПП.

Полную замену масла рекомендуется осуществлять после 60 000 км пробега. Конечно, эти данные могут меняться в плюс или минус в зависимости от нескольких факторов. Речь идет о производителе и условиях эксплуатации автомобиля. Если говорить о российских условиях, то здесь можно говорить об уменьшении срока до 30 000 км.

4. Инструкция по работе вариатора

На ручку переключения МКПП нанесены буквенные обозначения. Вот что означают данные литеры:

• P — режим парковки. Рукоять ставится в данное положение при длительной стоянке автомобиля. В этом же положении рычаг должен находиться и при зажигании;
• D — эта литера означает движение;
• N — это нечто вроде нейтралки. Рычаг должен находиться в этом положении во время осуществления парковки на наклонной местности;
• L — движение на повышенных оборотах и при торможение мотором. Это положение рукоять должна принимать во время езды по бездорожью, под горку или во время езды с прицепом.

В некоторых марках автомобилей используются еще следующие позиции и режимы:

• S — спортивный. Мотор работает на максимальных оборотах;
• E — экономичный. В этом положении горючее будет расходоваться по минимуму.

5. Не нужно сильно нагружать

При использовании автомобиля с вариатором крайне не рекомендуется резко повышать нагрузки — повышение должно быть только плавным, иначе визита на СТО избежать не получится. Это существенный минус данного механизма, и эта проблема до сих пор остается нерешенной. На холоде вариатор обязательно нужно прогревать, так как остывшее масло будет очень плохо расходиться по системе, из-за чего некоторые детали могут остаться без смазывания.

Проделывать эту операцию нужно следующим образом: автомобиль на некоторое время ставится на «нейтралку» (хватит и 4-5 секунд). Это поможет слегка прогреть сцепление. Трогаться можно только тогда, когда машина будет полностью прогрета. В этот момент еще не произошел полный прогрев всех элементов КПП, поэтому еще как минимум километр после начала движения резко повышать скорость не стоит. Пускай при этом расход топлива будет немного завышен, зато водитель сможет сэкономить на замене КПП, ведь вариаторная модель — достаточно капризная штука и легко может сломаться при некорректной эксплуатации.

Время прогрева коробки напрямую зависит от температуры воздуха — чем она ниже, тем дольше следует осуществлять прогрев. Специалисты рекомендуют вообще не эксплуатировать автомобили с МКПП, когда температура понижается до минус 35 градусов. Но не всегда это возможно. Если случилось отправиться в поездку на морозе, то прогревать его нужно не менее получаса, а сама езда должна происходить в щадящем режиме.

Как известно, в Финляндии почти всегда холодно, наверное поэтому именно там был изобретен альтернативный способ прогрева машин с МКПП. Там некоторые модели автомобилей снабжаются специальными штепсельными вилками, посредством которых происходит их соединение с электрической сетью. Таким образом происходит быстрое прогревание автомобиля. У таких машин имеются характерные вырезы на бамперах.

6. Бездорожье — это плохо

Машины с вариаторами лучше эксплуатировать на трассе — на бездорожье делать это нежелательно. Конечно, есть и внедорожники с CVT, но специалистами они причисляются к классу паркетингов. Машины с бесступенчатыми коробками хорошо себя покажут в условиях города, по полям и весям рассекать на них не рекомендуется.

Это не просто слова, ведь вариатор может получить значительные повреждения, если автомобиль наедет на ухаб или попадет в яму. Не рекомендованы ему и прочие неровности дорожного покрытия. Такие приключения могут быть чреваты самыми серьезными последствиями для автомобилей с вариаторной коробкой.

7. Нельзя буксировать

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

8. Смотрите на датчики

Контрольные устройства всегда должны находиться в исправном состоянии — нужно постоянно заниматься их отслеживанием. Если один из датчиков перестанет нормально функционировать, это обязательно скажется на работе всего узла.

При повреждении скоростного датчика ремень трансмиссии устанавливается в среднее положение, что приводит к экстренному торможению двигателя. При этом ремень может сильно деформироваться. Привод может даже порваться, если движение будет осуществляться на завышенной скорости. CVT прослужит дольше, если обороты будут несколько снижены.

Для желающих купить авто с пробегом есть одно правило: нужно вовремя менять датчик скоростного режима. Следует покупать только оригинальные версии приборов и у проверенных дилеров. Также нужно поступать и со всеми остальными датчиками. При первой необходимости их следует менять.

Резюмируя вышесказанное, можно констатировать:

• Лихачество обязательно приведет к снижению срока службы вариаторной коробки;
• Поездки за чертой города следует ограничить;
• Непрогретый автомобиль — возможная причина поломки;
• Обязательно нужно следить за уровнем масла;
• Состояние контролирующих приборов также нужно отслеживать.

Манера вождения автолюбителя и состояние, в котором находятся дороги в определенном регионе — все это основные факторы, влияющие на решение о приобретении автомобиля с CVT.

Возможно, указанные здесь риски, кому-то покажутся преувеличенными — некоторые водители говорят, что они эксплуатируют машины с CVT без ограничений, но все же лучше соблюдать определенные правила, чтобы не пришлось тратиться на ремонт.

Видео о вариаторе:

Что такое «автомат» на автомобиле

Автоматическую коробку переключения передач (АКПП) придумали, чтобы облегчить жизнь водителю. В его распоряжении две педали – «газ» и «тормоз», а также рукоятка селектора, переключая которую, владелец авто выбирает режим работы АКПП. Автомат самостоятельно переключает передачи и обеспечивает движение.

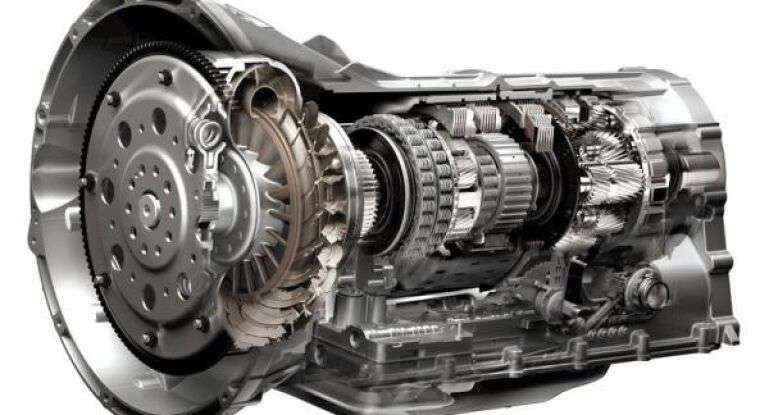

Конструкция АКПП

АКПП в обычном исполнении — это гидротрансформатор. Его изобрели в начале прошлого столетия. Современный классический автомат состоит из

Что такое вариатор

Вторая по популярности КПП — вариаторная коробка передач. Современное название вариатора — CVT (Continuously Variable Transmission), с английского языка переводится как «трансмиссия с непрерывно изменяющимся крутящим моментом». Придумал принцип бесступенчатой передачи крутящего момента Леонардо да Винчи. Первый простенький вариатор использовали на мельницах, позже использовали в конструкциях станков для обработки металла, дерева.

На автомобили CVT начали устанавливать в середине прошлого века. Додумался до этого Хуберт ван Доорн — инженер родом из Голландии. Первая автомобильная бесступенчатая КПП имела название Variomatic и устанавливалась на авто марки DAF в 50-х годах XIX столетия.

Конструкция механизма

Конструктивно бесступенчатая коробка переключения — это два конуса, которые перемещаются друг относительно друга и направлены навстречу. Они соединены ремнём или цепью. При движении конусов меняется передаточное число. Современные вариаторы сложнее, но принцип действия именно такой.

Что лучше: «автомат» или «вариатор»

Из-за разных конструктивных особенностей поведение автомобиля с автоматом и вариатором отличаются. У авто с CVT нет «провала» по тяге во время разгона. Скорость и мощность нарастает или падает постепенно.

Автомат же на переключение ступеней тратит некоторое время, поэтому есть периоды, когда крутящий момент не передаётся на колёса, поэтому при разгоне авто с автоматической трансмиссией «дёргается». Инженеры постоянно стараются уменьшить время переключения между ступенями. В современных автоматах заметить пропадание тяги практически невозможно. Дёргание проявляется только при агрессивной, скоростной езде.

Немного про экономию и надёжность

Что из них выгоднее и надёжнее? Сравним некоторые основные показатели:

Расход топлива: авто с «автоматом» прожорливей на 10–15%.

Как выбрать на популярных моделях авто

Несмотря на очевидные преимущества и минусы обоих вариантов, выбирать подходящий необходимо с учётом марки. У каждого авто есть свои болячки и слабые места, поэтому наиболее популярные вопросы выбора я осветил ниже.

Вариатор на Ниссан Кашкай

С 2014 года на эту модель устанавливаются вариаторы от японского производителя Jatco (Джатко). Заявленный гарантийный срок 120 тыс. км. По отзывам владельцев, реальный срок службы от 130 до 200 тыс. км.

Вариатор на Ниссан Кашкай не способен выдержать большие нагрузки. Поэтому на таком авто не следует буксировать, тягать прицеп и тем более ездить по бездорожью. Срок службы вариатора сокращается в 1,5–2 раза. Это обычный городской автомобиль, а не внедорожник.

При эксплуатации Ниссан Кашкай с вариатором не следует забывать про замену трансмиссионной жидкости и фильтрующего элемента внутри каждые 60–70 тыс. км, а наружный картридж следует менять каждые 30–40 тыс.

Наиболее частая поломка ниссановской вариаторной трансмиссии — выход из строя микропереключателя – «концевика» на рукоятке, как результат, невозможно переключиться из положения «Паркинг». Ремонт недорогой, замена проводится быстро.

Вариатор в Subaru XV

Автомобиль Subaru XV доступен в комплектации с вариатором и механикой. Бесступенчатая коробка переключения имеет название Subaru Lineartronic CVT. Инженеры японского концерна давно отказались от установки «автомата» на эту модель из-за дороговизны и громоздкости.

Вариатор Lineartronic позволяет эффективно использовать тяговые возможности силового агрегата, экономить топливо. Он обеспечивает плавность хода и высокий комфорт при езде. Lineartronic отличается высокой чувствительность, весело откликается на изменения положения педали акселератора и обороты двигателя. Ещё одно преимущество — это компактность: в результате в салоне появилось больше места.

Вариатор в Subaru XV — надёжный агрегат, и трудно найти отрицательные отзывы владельцев про его работу. Одна из проблем, на которую следует обратить внимание — это нестабильная работа двигателя при резком торможении. Если автомобиль глохнет при резком нажатии на педаль тормоза, то необходимо как можно быстрее провести замену трансмиссионной жидкости в вариаторе.

При несвоевремнных действиях ремонт коробки обойдётся намного дороже!

По словам производителя, при эксплуатации автомобиля в тяжёлых условиях замену масла в КПП следует проводить каждые 30–40 тыс. км. Условия на наших дорогах можно смело отнести к трудным, поэтому для продления срока службы вариатора и авто в целом следуйте рекомендациям производителя.

Renault Captur: автомат или вариатор, что лучше?

Французский производитель автомобилей для своих поклонников предлагает комплектации с механикой, автоматом и вариатором. АКПП идёт на 2-литровые, вариаторы установлены на Renault Captur 1,6 литра. Полный привод идёт только с механикой или автоматом.

Вариатор выпускает Jatco, для Рено была проведена унификация. Инженеры внедрили персональные настройки в алгоритм работы бесступенчатой коробки.

Автоматическая коробка устанавливается предпоследнего поколения, новая версия агрегата просто не влезет в кузов, да и стоимость АКПП нового поколения высокая. Производитель хочет, чтобы их автомобиль был более доступным в плане цены, поэтому не спешить устанавливать новый автомат.

Если делать выбор: автомат или вариатор, то главными критериями могут служить стоимость обслуживания, экономичность и условия эксплуатации. Для спокойной городской езды подойдёт вариатор, для любителей спортивной езды и бездорожья лучшим решением будет механика или автомат.

Как выбрать коробку передач на Тойота Рав 4

Любители Toyota RAV4, проживающие в мегаполисе, предпочитают автоматические коробки передач. Они надёжнее и дешевле в ремонте, но обладают несколькими недостатками: расход топлива выше на 10–15%, комплектации с АКПП дороже, авто с неё менее динамичные.

Вариатор в Тойота Рав 4 поддерживает оптимальные обороты двигателя, что экономит топливо и позволяет получить стабильную динамику при разгоне. Движение автомобиля плавное и комфортное. Ресурс исправной работы бесступенчатой коробки, как заявляет производитель, до 100 тыс. км. Автомат же прослужит без проблем до 150 тыс. км.

Выбирая между вариатором и автоматом, следует определиться, что главнее для владельца: экономичность или надёжность. Второй по значимости критерий — это стиль езды. Для спокойного передвижения по городу более подходит вариатор.

Полезное видео про типы КПП

Подводя итоги

Автоматические коробки, в том числе и вариаторы, намного упрощают жизнь автолюбителя. Управление транспортным средством не вызывает особых затруднений. Автомат и вариатор помогают держать авто под контролем в любых условиях. У каждого варианта есть свои плюсы и минусы.

Сравнительная таблица

Итак, если вы планируете ездить только по городским дорогам, не таскать за автомобилем прицеп, то оптимальным для вас будет автомобиль с вариатором. При правильной эксплуатации, замене жидкости в коробке и фильтра вовремя,= он прослужит долго. Для любителей спортивной езды более подходящие варианты: автомат или механика.

Оставляйте свои впечатления от управления автомобилями с разными типами коробок переключения передач. Это будет полезно другим читателям и поможет им определиться с выбором типа КПП.

Как работает вариатор на машине

Механические или автоматические коробки передач на легковых машин имеют, как правило, 5-8 передач с фиксированным передаточным числом. Вариатор же имеет бесконечное количество передач, так что никаких переходов между ними не ощущается — передаточное число плавно нарастает и так же плавно снижается. Для такой бесступенчатой работы применяется одна из двух главных схем вариаторной передачи: клиноременная и тороидальная.

Клиноременный вариатор

Оба шкива — ведущий и ведомый — состоят из двух половинок в виде усечённых конусов, которые направлены друг к другу усечёнными вершинами. Между половинками ведущего шкива зажимается ремень, что передаёт крутящий момент ведомому шкиву, половинки которого так же зажимают между собой ремень.

Чтобы повысить передачу, половинки ведущего шкива сходятся, ремень ползёт по наклонной стороне половинок вверх, в сторону края шкива. В результате, ремень обегает больший диаметр — передаточное число растёт. Для понижения передачи, половинки ведущего шкива расходятся, и ремень сползает ближе к центру шкива. Как правило, регулировать расхождение половин можно у обоих шкивов, поэтому диапазон передаточных чисел у вариатора очень широк.

Цепные вариаторы — подмножество клиноременного типа, только с металлической цепью вместо ремня. Цепь используется там, где нужно управлять большими мощностями, а также ради хорошей устойчивости к износу. Её КПД выше, чем у обычных ремней, благодаря лучшему сцеплению с поверхностями шкивов.

Тороидальный вариатор

На первый взгляд, устройство тороидального вариатора куда проще. Вместо двух шкивов, состоящих из двух половинок, здесь используются только два диска в форме верхней половинки юлы или волчка. Диски направлены друг на друга этими криволинейными поверхностями. Передача от ведущего диска к ведомому производится роликом, который касается криволинейных поверхностей своими краями.

Когда ролик наклоняется в одну сторону, место соприкосновения с диском передвигается ближе к краю — передаточное число растёт. При наклоне в противоположную сторону, место контакта сползает к центру диска, и передаточное число падает. Также ролик может передвигаться по высоте целиком.

Несмотря на относительную простоту устройства, сейчас тороидальные вариаторы редко применяются. Их производство очень требовательно к точности и прочности деталей, и поэтому ощутимо дороже. Чтобы тороидальный вариатор выдавал приемлемое КПД и работал долго без поломок, необходимо использовать специальные дорогостоящие масла.

Плюсы и минусы вариатора на машине

Чем же отличается в лучшую сторону езда на машине с вариатором от езды на такой же машине, но с обычной «механикой» или АКПП?

• Машина ускоряется равномерно, без рывков, на одних и тех же оборотах двигателя, которые программа вариатора считает оптимальными.
• Скорость набирается ощутимо быстрее, так как отсутствуют колебания крутящего момента и затраты времени на переключение передач.
• Передаточное отношение мгновенно подстраивается под дорожную ситуацию, предотвращает от провалов мощности на подъёме или при обгоне.
• Точное, интеллектуальное управление передачей экономит топливо — расходуется ровно столько, сколько необходимо в текущих условиях.
• Мощность двигателя расходуется с максимальной отдачей, поэтому двигатель большую часть времени работает тише и спокойнее, что продлевает ресурс всей трансмиссии.
• Отсутствие резких скачков в работе двигателя снижает концентрацию вредных продуктов горения в выхлопных газах.
• Вариатору можно задать режим экономии топлива, максимальной мощности или скорости, который он будет выдерживать максимально эффективно.

К сожалению, вариаторы имеют и ряд недостатков, которыми объясняется такое нечастое их применение на машинах:

• Максимальная мощность двигателя, с которой смог работать серийный вариатор, составляет порядка 240 л.с. — это не очень много по нынешним меркам.
• Через каждые 100-200 тысяч километров пробега нужно менять недешёвый ремень или цепь, и в несколько раз чаще — специальную жидкость, которая дороже обычного масла.
• За уровнем жидкости в вариаторе нужно постоянно следить, не допуская снижения уровня, при этом нельзя заменять её на какую-то другую или смешивать.
• Ремонт вариатора в кустарных условиях — верный способ доломать его окончательно, ввиду очень сложной электронной начинки.
• Точность и эффективность работы вариатора зависит от исправности всех электронных систем машины, так как от них вариатор получает всю нужную информацию.
• Есть затруднения в буксировке машины с вариаторной коробкой передач, а также с реализацией заднего хода.

Сильные стороны вариаторов намного серьёзнее их слабостей, поэтому ведущие мировые автоконцерны непрестанно занимаются совершенствованием вариаторов, и стараются внедрить их в массовое использование. Судя по тому, что традиционные коробки передач движутся в сторону наращивания количества ступеней, вариаторы — конечный пункт эволюции автомобильных КПП.

Вариатор — это передаточное устройство между двигателем и колесами или другим типом привода — винтом, гусеницей, способное плавно менять скорости вращения ведущего и ведомого диска.

Такие устройства давно применяются на мопедах, скутерах, водных мотоциклах, снегоходах и многих других механизмах. И хотя на автомобиле вариатор появился в середине прошлого века, только сейчас он начинает активно внедряться на многих моделях известных автопроизводителей.

Начало движения на автомобиле с вариатором напоминает разгон мощного электродвигателя: ровно, без провалов, с небольшим нарастающим шумом автомобиль устремляется вперед, зачастую оставляя позади более мощных своих собратьев, так как не тратит время на переключение скоростей. Точно установлено, что при наличии двух авто с одинаковыми моторами впереди окажется тот, который имеет вариатор.

На водных мотоциклах давно применяют вариаторы
Фото: Depositphotos

Такой автомобиль прощает своему хозяину многие ошибки — он не заглохнет на светофоре, не откатится назад при подъеме, позволит плавно тронуться в любой ситуации, исключив нагрузки на элементы трансмиссии.

Благодаря тому, что под рулем имеется всего две педали, как на автоматической коробке передач, повышается комфорт передвижения в плотном городском режиме, а риск перепутать их для начинающих водителей значительно снижается. Но и настоящий профессионал оценит удобство такой трансмиссии не только в городе, но и на трассе.

Некоторых может смущать ровное «жужжание» двигателя на всех режимах работы. Здесь нельзя добиться спортивного «рыка» при резком ускорении. Все это потому, что умная электроника оптимизирует работу двигателя, заставляя его работать в режиме номинальной мощности.

Но для желающих есть возможность использовать «типтроник» — эмулятор переключения фиксированных скоростей, когда сигнал водителя дает команду управления на переключение вариатора в один из установленных режимов. Для быстрого разгона имеется функция, аналогичная «кик-дауну» автоматических коробок, когда передаточное число резко меняется для придания ускорения при конечном положении педали газа.

Вариатор спокоен, на нем нельзя добиться спортивного «рыка» при резком ускорении
Фото: Depositphotos

Благодаря всем вышеперечисленным факторам, автомобиль с вариатором имеет преимущество по сравнению с автомобилями с другими передаточными устройствами.

1. Это более быстрый набор скорости, экономия топлива, оптимизация нагрузки на двигатель и элементы привода.
2. Благодаря тому, что работой двигателя управляет электроника, а не простое перемещение педали «газа», он работает в «щадящем» режиме и требует более редких обслуживания и ремонта.
3. При этом уровень вредных веществ в отработанных газах гораздо ниже, чем в других аналогичных моделях, а шум — намного тише.

Но у такой коробки передач есть, увы, и ряд недостатков:

• Вариатор не устанавливают на автомобили с мощными двигателями, хотя некоторые экземпляры уже появились и в серийном варианте.
• В качестве наполнителя трансмиссии используется специальная жидкость, она дороже обычного масла, требует точного контроля своего уровня и не заменяется похожей от другой модели авто.
• При отключении аккумулятора вариатор калибруется для оптимальной работы на протяжении примерно ста километров или принудительно, по специальному алгоритму.
• Ремонт такой коробки довольно дорог.
• Существуют ограничения на буксировку автомобиля с вариатором, а также на буксировку таким автомобилем прицепа или другого авто.
• Работа вариатора зависит от сигнала многих датчиков: давления, скорости, АБС, положения коленвала. Выход одного из них из строя или потеря контакта влечет за собой неправильную работу трансмиссии или «сваливание» в аварийный режим движения.

По мнению многих специалистов, за вариатором большое будущее. Он вполне сможет подвинуть не только механику и роботизированные коробки передач, но и ставшие уже привычными автоматы.

Вариатор не заглохнет на светофоре, не откатится назад при подъеме, позволит плавно тронуться в любой ситуации
Фото: Depositphotos

Соблюдая несколько простых правил эксплуатации при вождении, можно обеспечить вариатору оптимальные условия работы и таким образом избежать его ремонта.

• В холодное время года избегать нагрузок на трансмиссию при начале движения. Необходимо дать прогреться всем элементам системы на «малом ходу».
• Следить за уровнем и состоянием жидкости, своевременно производить ее замену.
• Не допускать резких нагрузок при старте (это трансмиссия не для гонок), при буксировке и преодолении бездорожья.
• Заботиться о работоспособности всех датчиков, целостности проводки и разъемов.
• При возникновении проблем с движением, в первую очередь, обратить внимание на двигатель — свечи, система питания, электрика. Провести диагностику по кодам неисправности и, конечно, не пытаться ремонтировать коробку самостоятельно.

А вообще… Попробуйте сами, вариатор вам обязательно понравится.

Вариатор на автомобиле — виды и принцип работы

В современном автомобилестроении используются различные типы КПП. Именитые концерны все время конкурируют друг c другом. А в условиях подорожания топлива, а также повышении требований к экономичности и снижению количества вредных выбросов в атмосферу, производителям приходится использовать все новые и новые виды разработок.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефону +7 (499) 350-37-25 . Это быстро и бесплатно !

При этом применяя колоссальные финансовые ресурсы. А конечный потребитель все время находится в поиске авто, расход которого будет ниже. На сегодня, вариаторные коробки переключения передач объединяют в себе многие из предъявляемых требований.

Что такое вариатор на машине?

Вариатор — это вид трансмиссионной системы, задачей которого является передача крутящего момента от двигателя внутреннего сгорания к колесам автомобиля.

Особенностью такого редуктора является возможность плавного изменения передаточного отношения. Это может происходить как в ручном, так и автоматическом режиме.

Данное трансмиссионное устройство характеризуется следующими признаками:

• производит низкий уровень шума при работе;
• отсутствие фиксированных ступеней передач;
• высокая плавность передачи крутящего момента, и как следствие — плавность разгона;
• низкий расход топлива;
• более быстрый разгон автомобиля;
• увеличение срока службы элементов трансмиссии;
• более низкий износ деталей мотора.

Устройство вариаторной трансмиссии, само по себе, не сложное и состоит из таких элементов:

1. Шкивы, имеющие возможность раздвигаться, которые располагаются на валу.
2. Конструкция для вращения колес и установки селектора переключения передач в нейтральное положение.
3. Механизм, обеспечивающий переключение в режим «движение назад».
4. Блок управления.

Виды и принцип работы вариатора

Поскольку вариатор, как трансмиссионное устройство, в массовое автомобилестроение пришло не так давно, то стоит отметить, что производители стараются производить и усовершенствовать конструкцию вариаторов постоянно.

К их числу относятся такие вариаторы:

• Клиноременые;
• Тороидальный.

Клиноременный

Это такой вид вариаторной КПП, при котором передача крутящего момента осуществляется посредством двух шкивов и ремня с трапецеидальным сечением. Шкивы состоят из двух конусообразных дисков, между которыми располагается ремень.

При этом, изменение передаточного числа, осуществляется путем изменения расстояния между двумя такими дисками. Данный процесс, традиционно, осуществляется на обоих шкивах. Так достигается максимальная эффективность в распределении крутящего момента.

Некоторыми авто производителями вместо ремня может применяться цепь. Работа каждого из них контролируется электронной системой, которая осуществляет это посредством расположенных рядом датчиков с сервоприводами и блока центрального управления. Изменяя близость расположения дисков, изменяется и сила трения, которая, в свою очередь, влияет на изменение крутящего момента.

Шкивы делятся на:

• ведущий — это шкив, на который передается вращение коленчатого вала;
• ведомый — это шкив, на который крутящий момент передается от ведущего.

Тороидальный

Тороидальный вид КПП характеризуется иным видом как самого механизма, так и способа, в который он передает крутящий момент. Он выглядит в виде пары колес с поверхностью в виде сферы, между которыми располагается ролик.

Пары колес разделяются на:

• ведущее;
• ведомое.

Как правильно пользоваться данным устройством?

Начиная движение нужно проделать такие же действия, как и на транспортных средствах с автоматической КПП. При движении вмешательства в работу вариатора не требуется, кроме случаев, когда выбран ручной режим управления КПП. Конкретный режим функционирования вариатора выбирается путем перемещения ручки селектора КПП.

Для начала движения вперед необходимо:

• завести мотор;
• перевести ручку селектора КПП в положение движение вперед (D);
• нажимая на педаль газа — начать движение.

После установки ручки в режим “D” (Drive), и начала движения, предпринимать дополнительных действий не нужно. При кратковременной остановке, перевод в другие режимы не требуется. В случае длительной остановки, к примеру на парковке, следует изменить режим на “P” (Parking). Чтобы избежать поломки КПП, перевод в режим “Р”, осуществляется после полной остановки автомобиля.

Для движения назад нужно:

• осуществить перемещение ручки в положение “R” (Reverse);
• осмотревшись вокруг, начать движение, плавно нажимая на педаль газа;
• закончив манёвр, необходимо остановится перед переводом ручки селектора в другой режим.

Положение нейтраль “N” может использоваться в случае длительной остановки, но при условии что необходимость в движении не возникнет в скором времени. В целом, это всем знакомая нейтральная передача. При ее включении на вариаторе, как и на любой другой КПП, производится отсоединение силовой установки от КПП.

Положение “P” (Parking) используется при постановке автомобиля на стоянку. Переводя ручку в этот режим, производится блокирование ведомого вала вариатора штифтом. В такой способ исключается возможность самостоятельного скатывания авто.

По сути, это то же, что поставить на скорость в механической КПП. В некоторых автомобилях, для установки рычага в данное положение необходимо:

1. Выжать педаль тормоза.
2. Затянуть ручник.
3. Осуществить перемещение ручки в положение “Р”.

Для перевода в режим движения, необходимо провести все манипуляции в обратном направлении.

Вариатором происходит смена передаточного числа на определенное значение, чем создается имитация переключения. Нужно понимать, что такие переключения возможны условно и в случае изменения оборотов двигателя, вариатор самостоятельно выберет передаточные числа. Это необходимо для обеспечения работоспособности самого вариатора.

Также могут присутствовать и другие режимы работы вариатора, такие как:

• S – Спортивный режим. Необходим для более резкого отклика при нажатии на педаль. Назначение этого режима — это осуществление вождения в более агрессивном и резком стиле.
• Е — эконом режим. Необходимость и суть этого режима заложены в его названии — применение таких настроек работы коробки передач, при котором будет достигаться максимальная экономия при вождении.
• L – режим плохих погодных условий. Применяется для движения по бездорожью, осуществлению буксирования прицепа либо автомобиля. В этом режиме вариатором направляется максимальное количество тягового усилия к колесам автомобиля.

Режим работы вариатора зимой

Эксплуатируя автомобиль с такой коробкой передач, необходимо знать и придерживаться правил эксплуатации и рекомендаций, предоставленных заводом изготовителем.

Также, понимая устройство вариатора необходимо:

1. Не начинать движение сразу после запуска двигателя.
2. Не нужно спешить нажимать на педаль газа после перевода в режим драйв.
3. Не стоит пренебрегать режимом плохих погодных условий.

Нужно ли покупать машину с вариатором?

Приобретая авто с данным типом КПП, нужно помнить, что агрессивный стиль вождения приведет к максимально быстрому износу деталей КПП.

В связи с чем, потребуется их замена либо замена всего КПП в целом. Это является довольно дорогостоящей процедурой. Поэтому, для тех, кто предпочитает размеренный стиль вождения и желает экономить на расходе — этот тип коробки передач будет более комфортным.

Плюсы и минусы вариатора

Как любое устройство, вариатор обладает своими плюсами и минусами. Для кого-то преимущества важней негатива, а для кого-то, негативные пункты будут не приемлемы.

Плюсы:

• низкий расход топлива;
• низкий уровень выбросов в атмосферу;
• улучшенная динамика разгона;
• высокая плавность хода;
• являются более надежными чем АКПП;
• имеют сравнительно не высокий вес;
• простая конструкция узла;
• низкий уровень шума.

Минусы:

• не подходит для двигателей с высокой мощностью;
• не желательность вождения в агрессивном режиме;
• наличие большого количества датчиков;
• дорогой смазочный материал;
• редко ремонтируется.

Что лучше — вариатор или автомат?

Что лучше ответить трудно, ведь у каждого типа КПП есть свои сторонники и любители. Ответ на данный вопрос является сугубо личными индивидуальным.

Вариатор является наиболее прогрессивным и удобным типом КПП, возможности которого включают снижение расхода топлива и выбросов в атмосферу. При этом, он категорически не пригоден для эксплуатации в режиме резких разгонов и резких торможений. Данному виду характерно использование в размеренном стиле, где разгон и торможения осуществляются плавно.

Не нашли ответа на свой вопрос? Узнайте, как решить именно Вашу проблему — позвоните прямо сейчас:
