Устройство и принцип работы автоматической коробки передач. Управление автоматической коробкой передач (акпп) Схема работы акпп

Оснащение автомобилей автоматической коробкой передач позволило снизить объем нагрузки, возлагаемой на водителя во время движения. Поговорим про устройство автоматической коробки передач АКПП.

Преимущества использования

Существуют некоторые различия в компоновке и устройстве автоматической трансмиссии переднеприводного и заднеприводного автомобиля. Автоматическая трансмиссия для переднеприводных автомобилей более компактна и имеет внутри своего корпуса отделение главной передачи — дифференциал .

Принцип действия всех автоматов одинаков. Чтобы обеспечить движение и выполнения своих функций, автоматическая трансмиссия должна оснащаться следующими узлами: механизмом выбора режима движения, гидротрансформатором, узлом управления и контроля.

Из чего состоит АКПП?

• Гидротрансформатор (1) – соответствует сцеплению в механической коробке , но не требует непосредственного управления со стороны водителя.
• Планетарный ряд (2) — соответствует блоку шестерен в механической коробке передач и служит для изменения передаточного отношения в автоматической трансмиссии при переключении передач.
• Тормозная лента, передний фрикцион, задний фрикцион (3) – компоненты, посредством которых осуществляется переключение передач.
• Устройство управления (4). Этот узел состоит из маслосборника (поддон коробки передач), шестеренчатого насоса и клапанной коробки.

Гидротрансформатор служит для передачи крутящего момента от двигателя к элементам АКПП. Он установлен в промежуточном кожухе, между двигателем и коробкой передач и выполняет функции обычного сцепления. В процессе работы этот узел, наполненный трансмиссионной жидкостью, несет высокие нагрузки и вращается с большой скоростью.

Он не только передает крутящий момент, поглощает и сглаживает вибрации двигателя, но и приводит в действие масляный насос, находящийся в корпусе коробки передач. Масляный насос наполняет трансмиссионной жидкостью гидротрансформатор и создает рабочее давление в системе управления и контроля.

Поэтому неверно мнение, что автомобиль с коробкой «автомат» можно завести принудительно, не используя стартер, а разогнав его. Насос АКПП получает энергию только от двигателя, и если он не работает, то давление в системе управления и контроля не создается, в каком бы положении не находился рычаг выбора режима движения. Следовательно, принудительное вращение карданного вала не обязывает коробку передач работать, а двигатель — вращаться.

Планетарный ряд — в отличие от механической трансмиссии, в которой используются параллельные валы и сцепляющиеся между собой шестерни, в автоматических трансмиссиях в подавляющем большинстве используются планетарные передачи.

В корпусе коробки передач расположены несколько планетарных механизмов, они и обеспечивают необходимые передаточные отношения. А передача крутящего момента от двигателя через планетарные механизмы к колесам происходит с помощью фрикционных дисков, дифференциала и других устройств. Управление всеми этими устройствами осуществляется благодаря трансмиссионной жидкости через систему управления и контроля.

Тормозная лента — устройство, используемое для блокировки элементов планетарного ряда.

Клапанная коробка представляет систему каналов с расположенными клапанами и плунжерами, которые выполняют функции контроля и управления. Это устройство преобразует скорость движения автомобиля, нагрузку двигателя и степень нажатия на педаль газа в гидравлические сигналы. На основе этих сигналов, за счет последовательного включения и выхода из рабочего состояния фрикционных блоков, автоматически изменяются передаточные отношения в коробке передач.

АКПП , также именуемая как автомат или тяпка, представляет разновидность трансмиссии авто, позволяющую уменьшить нагрузку на шофера при езде так как выбор передач происходит автоматически, без участия водителя. Данный факт оказывает влияние на все характеристики, которыми обладают автомобили с коробкой автомат.

Преимущества АКПП

• увеличение комфорта при движении авто и освобождение шофера от контроля сторонних функций;
• плавное переключение передач и согласование нагрузки на мотор со скоростью и силой нажатия педали;
• предохранение мотора от любой перегрузки;
• допуск к частичному или полному ручному управлению трансмиссией.

Типы АКПП

Автоматические коробки современных автомобилей можно поделить на несколько типов, различающихся по системе управления и контроля над эксплуатацией автоматической коробки переключения передач. Первый тип трансмиссии управляется с помощью гидравлического устройства, а второй – электронным распределителем.

Типы автоматической коробки передач

«Внутренности» у обеих трансмиссий идентичны, однако существует несколько различий компоновки, которыми обладает каждая автоматическая коробка.

Все 3 типа автоматических коробок кратко рассмотрим более подробно, чтобы понять их отличие между собой и принцип работы.

Виды АКПП — кратко о главном.

Гидроавтомат — классическая АКПП

Гидравлический тип автоматической коробки передач является самой простой АКПП. Такая коробка исключает прямую связь двигателем и колесами. Крутящий момент в ней передается двумя турбинами и рабочей жидкостью. Вследствие усовершенствования механизма в такой коробке появилось специализированные электронное устройство, которое также смогло добавить такие режимы работы как: «зима», «спорт», экономичная езда.

Одним из главных недостатков, в сравнении с – это немного больше расход топлива и время на разгон.

Роботизированная АКПП

МТА в народе звучит как робот DSG, конструктивно наиболее схож с механической КПП, но с точки зрения управления — типичная АКПП, которая в следствии эволюции не только снизить потребления топлива, но и ряд других преимуществ естественно со своими нюансами.

Вариаторная трансмиссия

Хотя и считается автоматической коробкой, принципиально разные и по устройству и по принципу работы. В такой коробке передач отсутствуют ступени так как нет фиксированного передаточного числа. Водители привыкшие слушать мотор своего автомобиля не могут отслеживать её работу, ведь крутящий момент в коробке вариатор изменяется плавно и тональность двигателя не меняется.

Компоненты АКПП

• гидротрансформатор , который заменяет сцепление, и не потребует участия и управления со стороны шофера.
• вместо блока шестерен в АКПП установлен планетарный ряд . Эта часть помогает изменить отношение в АКПП при переключении трансмиссии.
• передний и задний фрикцион , а также тормозная лента, благодаря которым осуществляется непосредственно переключение передач.
• последняя и самая важная деталь – устройство управления , которое представляет собой узел из поддона коробки передач, насоса и клапанной коробки, выполняющей функции контроля. Данный компонент передает данные о движении посредством знаков, которые передают сигнал к действию самой АКПП.

Устройство и работа автоматической коробки передач.

Из всех основных компонентов уделим наибольшие внимания гидротрансформатуру коробки.

В состав гидротрансформатора входят:

1. центробежный насос;
2. статор;
3. центростремительная турбина;
4. насосное колесо;
5. турбинное колесо;

Статор является направляющим аппаратом, который расположен между данных деталей. С коленчатым валом двигателя связано насосное колесо, а с валом коробки передач — турбинное. У реактора 2 функции. Он может вращаться или блокироваться обгонной муфтой.

Основной задачей гидротрансформатора является гашение сильных толчков, которые передаются трансмиссией к двигателю и в обратном направлении. Данный аппарат увеличивает период эксплуатации данных деталей. При помощи жидкого масла осуществляется передача крутящего момента от двигателя к АКПП.

Для того, чтобы АКПП работала долго и исправно, необходимо регулярно проходить диагностику на станции техобслуживания.

Обращайте внимание на следующие детали:

• передачи должны переключаться за 1 секунду, максимальное время — 1,5 секунды;
• оповещение переключений осуществляется легкими толчками;
• переключение передач должно быть бесшумным.

Как работает автоматическая коробка передач

В гидромеханической АКПП в классическом исполнении переключение передач, происходит за счет взаимодействия планетарных механизмов и гидромеханического привода при помощи электронных устройств.

Как правильно пользоваться классической АКПП?

Особенности эксплуатации АКПП

• Автоматическую коробку передач нужно хорошо прогревать , прежде чем начать движение (зимой это особенно актуально).
• При управлении АКПП переводить рычаг селектора переключения в положениях P и R во время движения , настоятельно не рекомендуется .
• Ненужно включать нейтральную передачу вовремя спуска с горы, якобы экономии топлива , — его все равно не будет, а вот проблемы с торможением, могут возникнуть.
• Тормозить двигателем можно не на всех режимах КПП. Этот пункт эксплуатации нужно изучить подробно в руководстве по эксплуатации конкретного автомобиля, пренебрежение такой особенности может стоить дорогого ремонта.

Проблемы АКПП и способы устранения

Самыми распространенными проблемами АКПП принято считать:

• явно выраженный рывок при переключении передачи, а также шум при переводе рычага селектора в другое положение;
• довольно часто в коробках-автомат происходит разрыв тормозной ленты переднего и заднего фрикциона;
• выход электро- или гидроблока из строя.

Если вы пересели с «механики» на «автомат», то.

Если вы пересели с «механики» на «автомат», то первое время обратите пристальное внимание на «приручение» левой ноги.

Дело в том, что при вождении авто с автоматической коробкой передач левая нога не задействована (отдыхает). И приобретенная привычка при торможении выжимать педаль сцепления будет здорово мешать.

Водители, пересевшие с «механики» на АКПП, все как один рассказывают истории про то, как иногда именно в критической ситуации они выжимали педаль сцепления, которая на «автомате» отсутствует.

Результат очевиден — вместо сцепления под левую ногу приходилась педаль тормоза, которая машинально выжималась до упора. Машина вставала «колом», и в лучшем случае одни лишь пассажиры недоуменно выпяливались на водителя.

Меня этот опыт также не миновал, но, к счастью, обошлось без негативных последствий. Первое время приходилось прятать левую ногу под водительское сиденье. Со временем, к моему удивлению, чередование вождения «механики» и «автомата» сложностей не вызывала.

Поэтому сначала будет не лишним ознакомиться с «автоматом» на безопасном участке дороги. И как следует отработать резкие перемещения правой ноги с «газа» на «тормоз» без выжима отсутствующего сцепления.

Знакомство

На автомобиле с автоматической коробкой передач на месте расположения рычага переключения скоростей располагается рычажок с кнопкой. Более правильно называть его селектором выбора режимов работы АКПП.

Передачи в автоматической коробке тоже имеются, но при движении они переключаются не водителем, а в автоматическом режиме. Как правило, классическая АКПП имеет 4 передачи, (но сейчас все чаще можно встретить 5-ти и даже 6-ти ступенчатые). Момент переключения передач обычно можно почувствовать при интенсивном разгоне.

Основные режимы работы АКПП

Для начала давайте разберем, какие же режимы работы предлагаются водителю такой «умной» коробкой.

Режим «Р» — Паркинг , блокирует ведущие колеса. Это положение селектора равнозначно затянутому ручнику. Как можно догадаться из названия, он используется при парковке. На этом режиме мы заводим и глушим двигатель.

Перемещение селектора в положение «Р» на движущемся автомобиле равносильно помещению палки в колесо. Такая ошибка приведет к дорогостоящей поломке АКПП.

Режим «R» — Реверс. Как не трудно догадаться, данный режим включает передачу заднего хода.

Включать режим«R» также нужно в момент, когда автомобиль полностью остановился и не движется вперед.

«N» — Нейтраль. Это следующий режим после «Реверса» , равнозначен нейтральной передаче на обычной КПП. «Нейтраль» — т.е. ничего не включено, при этом колеса не связаны с двигателем и вращаются свободно.

Если вам вздумалось вытолкать или отбуксировать автомобиль, то само собой следует включать именно данный режим.

Режим «D» — Драйв (движение). Самый любимый режим у любого владельца авто с АКПП. Конечно же, этот режим позволит нам двигаться вперед. Мало того, в зависимости от степени нажатия педали «газа»* и условий движения, передачи в этом режиме будут переключаться автоматически, т.е. за вас. А при снижении скорости «умная» КПП будет сама применять торможение двигателем.

Еще один очевидный плюс режима «D» — это то, что при начале движения в горку, автомобиль не будет откатываться назад. Что может быть лучше! Но сильно не обольщайтесь — если уклон крутой, то автомобиль все же может медленно откатываться назад.

* — педаль «газа» более правильно называть педалью управления подачей топлива или педалью акселератора, или даже педалью управления дроссельной заслонкой. В технической литературе чаще встречаются именно последние два варианта.

Мы рассмотрели положения селектора, которые чаще всего используются при обычной езде. Почти всегда на авто с АКПП имеются и , которыми пользуются намного реже. О них чуть ниже.

— Раньше практически во всех авто селектор АКПП перемещался «ступеньками».

Что, как и когда включать?

Передвинуть ручку селектора на соответствующий режим вы сможете только после того как:
— нажмете на педаль тормоза.

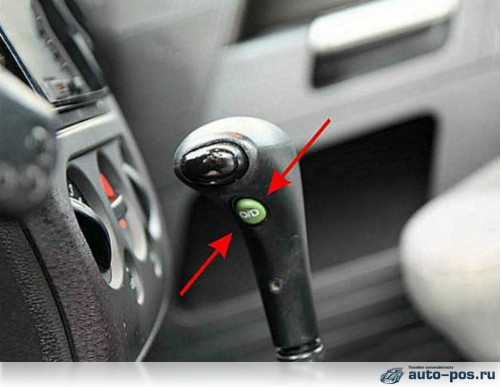

— утопите кнопку на рукоятке рычага селектора*, (она расположена сбоку или спереди, а иногда сверху).

Ах да, передвинуть рычаг у вас получится только на заведенном автомобиле (повернутом ключе зажигания). А привычка нажимать на педаль тормоза, перед тем как запустить двигатель, никогда не будет лишней.

Т.е. перед началом движения нужно:
1. При заведенном двигателе нажать на педаль тормоза;
2. Утопить кнопку на рукоятке рычага селектора;
3. Установить селектор в соответствующий режим.

Перед включением «Драйва» приходится перескакивать через два положения «R» и «N» . Но так, как они нам в данный момент не нужны, задерживаться на них не стоит.

Необходимая передача в самой коробке включается через секунду (две) после того, как вы установили нужный режим. В этот момент обороты двигателя чуть падают (звук мотора становится более глухим).

* — В некоторые положения рычаг селектора переключается без дополнительных нажатий тормоза и кнопки. Эти режимы можно включать на ходу. О них мы также упомянем.

Движение на выбранном режиме

А теперь самое интересное.
После включения передачи автомобиль тут же не поедет. Вы же держите нажатой педаль тормоза. Но как только вы ее отпустите — автомобиль тут же начнет движение!

Если вы начинаете движение в горку, то авто сдвинется только при добавлении оборотов двигателя. Что крайне неудобно, когда нужно чуть-чуть сдвинуть авто вверх по уклону. При этом придется надавливать на педаль газа и тут же быстро жать на тормоз. Здесь главное не переборщить с газом!

В режиме «D» авто медленно поедет вперед. В режиме «R» — назад. На «Нейтрали» автомобиль будет стоять или покатится вниз по уклону дороги! Это нужно обязательно учитывать и не отпускать тормоз раньше времени.

Т.е. в режимах «D» и «R» мотор постоянно толкает автомобиль, даже если педаль «газа» отпущена.

При движении АКПП распознает команды водителя именно по перемещению педали «газа». Плавные нажатия приведут к плавному разгону и неторопливому переключению передач.

Но при необходимости интенсивного разгона, например, при обгонах, не бойтесь нажимать «газ» до упора в пол. Для АКПП — это команда на максимально интенсивный разгон. При этом коробка сначала переключится на передачу ниже (так называемый режим кик-даун). И только после этого автомобиль начнет реально разгоняться.

Один из минусов классической АКПП — это примерно секундная задержка между моментом нажатия на педаль «газа» и фактическим разгоном. Это довольно немного при неспешной езде, но при обгоне, когда порой дорого каждое мгновение, это время нужно обязательно учитывать.

Остановка

Если вы решили остановиться, то на «автомате» все просто: жмете на педаль тормоза и останавливаетесь в нужном месте. При этом перемещать на ходу рычаг переключения нет необходимости.

Если остановка кратковременная, например, перед светофором, то рычаг селектора с режима «D» лучше не переводить. Вы же не хотите без особой надобности изнашивать механизмы любимой АКПП.

Тормозную педаль после остановки придется держать нажатой.

В пробках и при длительных остановках (более полуминуты) старайтесь устраивать мотору передышку и не жечь зря бензин. Иначе двигатель в режиме «Драйва» будет слишком долго без надобности толкать заторможенный автомобиль, и на это, конечно же, уйдет часть топлива.

В таких случаях можно включить режим «N» *, (при этом педаль тормоза желательно все же не отпускать). Либо включить режим «P» , который застопорит колеса и позволит отдохнуть правой ноге (напомню, на этом режиме даже с горки автомобиль не покатится).

С режима«D» на «N» и обратно рычаг селектора перескакивает сам без дополнительных нажатий, что очень удобно, например, при движении в пробке, где необходимы частые непродолжительные остановки.

Предупреждения!

• При управлении авто с автоматической коробкой задействована только правая нога, которая управляет двумя педалями — «тормоза» и «газа». Левая нога в управлении не задействована вообще.
• Если селектор не находится в положении «Р» , заимейте привычку держать педаль тормоза нажатой, особенно если автомобиль стоит на уклоне, (даже если при этом на«Драйве» ваш автомобиль не скатывается назад).
• Не включайте режим «N» при движении!
  Хотелось бы предостеречь от включения «Нейтрали» при движении автомобиля, особенно если вы катитесь с горки и при этом притормаживаете педалью тормоза. Много топлива сэкономить не удастся, а больший нагрев тормозных колодок обеспечен. Не забывайте, что при снижении скорости автомобиля в режиме «Драйва» АКПП дополнительно включает торможение двигателем.

Если вам все же вздумалось проехаться накатом, то с режима «D» на «N» перемещайте рычаг, не нажимая на кнопку ручки селектора. Непосредственно перед торможением возвратите режим «D» опять же не нажимая кнопки. Этим вы исключите ошибочное включение «Реверса» или «Паркинга» и более эффективно остановите машину.

Почти всегда на авто с АКПП имеется кнопка дополнительного режима работы коробки. Мы ограничимся описанием Зимнего режима , т.к. он встречается чаще всего.

Зимний режим имеет различные обозначения:«*», «HOLD», «W», «WINTER», «SNOW».

Задача зимней программы — исключить пробуксовку колес в начале движения и при переключении передач.

Для этого исключается работа 1 передачи вообще. Машина начинает движение сразу со 2 скорости. Включение последующих передач происходит на меньших оборотах двигателя, что позволяет добиться меньших перепадов ускорений и уменьшает вероятность заноса.

Летом зимним режимом на дороге с хорошим покрытием пользоваться крайне не рекомендуется. В этом режиме АКПП работает с большей нагрузкой и нагревается сильнее, чем обычно.

Дополнительные положения селектора. Подрежимы «D»

В зависимости от модификации АКПП почти всегда имеют дополнительные положения селектора:

Режимы АКПП, ограничивающие включения передач.

«3» или «S» — В этом режиме передачи в АКПП не будут переключаться выше 3 передачи. Данное положение селектора обычно используется для нестандартных условий движения, например, на умеренных подъемах или спусках и др.

Я иногда использую этот режим за городом на больших скоростях, когда нужно быстро совершить обгон на загруженном автомобиле. Режим «Драйва» в подобных ситуациях дает довольно вялый разгон. В режиме «3» обгон происходит при больших оборотах двигателя и при этом не тратится время на переключение последующей 4 передачи. (На больших оборотах двигатель развивает большую мощность и лучше разгоняет автомобиль).

Т.е. например, вы двигались за грузовиком со скоростью 70-80 км/ч на «Драйве» и тут у вас появилась возможность его обогнать. Переводите рычаг селектора в режим «3» , выжимаете «газ» и приступаете к обгону. После завершения маневра, не нажимая на кнопку, переводите рычаг обратно в положение «D » .

А иногда бывают ситуации, когда вы двигались на четвертой передаче в режиме «D » и также решили совершить обгон. Вы нажимаете на «газ», АКПП переключается на ступень ниже (режим кик-даун). Но по какой-то причине вы передумали обгонять и чуть ослабили педаль, АКПП переходит обратно на четвертую. Но вот снова появилась возможность совершить маневр, и вы опять выжимаете «газ». АКПП вновь включает третью, на что уходит драгоценное время.

В подобной ситуации также предпочтительнее заблаговременно перевести селектор на «3» . Это не позволит «автомату» лишний раз не к месту переключать передачи и сократит время обгона.

До какой скорости можно разогнаться на «3» режиме?
Скоростной предел 3 передачи зависит от автомобиля, но скорость в 130-140 км/ч обычно для нее не предел. Стрелка тахометра все вам подскажет, главное — не заводить ее в красную зону.

«2» — В этом режиме АКПП не переключается выше 2-й передачи. Скоростной предел данного режима примерно 70-80 км/ч. Обычно используется на довольно крутых уклонах и скользких покрытиях.

«L » или «1» — Режим для тяжелых условий движения: очень крутые уклоны, бездорожье и др. Коробка будет работать только на самой низкой передаче. Выше 30-40 км/ч на «L », (Low ) лучше не разгоняться.

Внимание! Случайное включение режима «L » или «2» на большой скорости приведет к резкому замедлению автомобиля, что может привести к заносу.

Все перечисленные режимы можно использовать не только на подъемах, но и на спусках, где требуется интенсивное торможение двигателем.

Для описания режимов работы нажмите на соответствующий рисунок типа АКПП.

Многие АКПП дополнительно к основным положениям селектора могут иметь паз для так называемого ручного режима переключения скоростей. Такие коробки называются селективными (авто-производители дают им различные наименования: «Типтроник», «Стептроник» и т.п.).

«М» — Ручной режим селективной АКПП

Чтобы перейти в ручной режим достаточно перевести селектор в предусмотренное для этого положение «М» левее или правее «Драйва» . Данный режим можно включить даже на ходу, что приведет к фиксации включенной передачи.

Перемещая селектор вверх в положение «+» , вы переключаете передачу на ступень выше, а перемещая селектор вниз «-» на ступень ниже. Педаль «газа» при этом можно не отпускать.

Обычно автоматика АКПП даже в ручном режиме подстраховывает водителя от ошибочных включений и не дает работать коробке в запредельных режимах. Т.е. в положении «М» передачи иногда могут либо не включатся, либо сами переключаться, например, при снижении автомобилем скорости.

Данным режимом пользуются довольно редко, например при обгонах или при движении по сложным участкам дорог: скользкие покрытия, глубокий снег, крутые подъемы, спуски и пр.

Чего не любит АКПП?

1. Непрогретая АКПП не любит нагрузки и больших скоростей
Даже если на улице лето, первые несколько километров (или хотя бы 5-10 минут), старайтесь двигаться на небольшой скорости, без резких ускорений. Подождите, пока масло в двигателе и коробке прогреются до приемлемой температуры. Не забывайте, о том, что коробка прогревается в разы медленнее, чем мотор.

А зимой, перед началом движения, можно дополнительно погонять масло в коробке, поочередно перемещая ручку селектора в различные режимы, задерживая рычаг на каждом из них. Можно даже чуть постоять на включенном для движения режиме. Педаль тормоза при этом, конечно же, должна быть нажата.

Также в холодное время года для более быстрого прогрева АКПП первые несколько минут можно проехаться с включенной кнопкой зимнего режима.

2. Избегайте бездорожья.
Автомобили вообще, а «автомат» особенно, не любят пробуксовки колес. По этой причине избегайте резких нажатий на педаль «газа» на поверхностях с неоднородным покрытием.

Если же ваш авто застрял — не вздумайте даже пытаться выехать на «Драйве» ! Для этого есть «L» или «1» передача. Но для начала, по возможности, не допуская пробуксовки колес, постарайтесь отъехать по свой же колее назад.

Езда по бездорожью — это отдельная история, но лучше лишний раз поработать лопатой, поддомкратить авто или привлечь кого-либо, чем давить на «газ» с надеждой на чудо.

4. Не буксируйте тяжелые прицепы на авто с АКПП!
Из-за особенностей устройства «автомат» категорически не любит большой нагрузки (КПП начинает перегреваться и чрезмерно изнашиваться). Поэтому буксировку другого авто или тяжелого прицепа лучше доверить механическому собрату.

3. Не буксируйте неисправный авто с АКПП!
По возможности не таскайте «автомат» на «галстуке», в смысле на буксире. Но если других вариантов нет, то лишний раз загляните в инструкцию по эксплуатации вашей АКПП.

Скорее всего там будут жесткие ограничения. Буксировка «автомата» как правило разрешена со скоростью не более 30-50 км/ч и на расстояние не более 30-50 км, (во избежание перегрева).

Буксировать «автомат» желательно с работающим двигателем, т.к. при этом будет происходить нормальная смазка механизмов коробки.

Внимание: некоторые авто с АКПП буксировке не подлежат вообще!

Зачем автомобилю с АКПП ручник?

Мои наблюдения показали, что владельцы «автоматов» стояночным тормозом на своих авто практически не пользуются. При парковках используют режим «Паркинга» , при кратковременных остановках — педаль тормоза.

Но если заглянуть в правила эксплуатации автомобиля с АКПП, то там можно увидеть примерно следующее: «Всегда используйте стояночный тормоз. Не полагайтесь на перевод селектора в положение «Р» для предотвращения движения автомобиля».

По какой причине производитель не доверяет «Паркингу» я, честно сказать, не знаю. Лично меня этот режим ни разу не подводил и всегда добросовестно фиксировал автомобиль даже на крутых уклонах без применения ручного тормоза.

А забытый ручник были случаи, что подводил. Например, очень запомнился случай, когда зимой я не мог сдвинуть автомобиль с места по причине примерзших тормозных колодок. (Зимой такие фокусы иногда происходят после мойки авто или езды по глубоким лужам).

Такая же проблема была у моего приятеля летом из-за «заржавевших» тормозных дисков, когда он на время отпуска оставил свой автомобиль с затянутым ручником.

По этой причине при продолжительной стоянке на крутом уклоне предпочтительнее не пользоваться ручником, а подложить что-нибудь под колеса, либо упереть их в бордюрный камень, находящийся сбоку, предварительно вывернув руль в нужную сторону.

Без сомнения ручником можно и нужно пользоваться в случаях:

• дополнительной фиксации автомобиля при остановках с работающим двигателем, особенно в случае, если вы решили покинуть салон.
• для надежного торможения автомобиля, например, при замене колеса, и в других подобных ситуациях.
• Желательно также затягивать ручник при остановке на крутом уклоне, перед тем как установить режим «P» . Просто иначе именно на крутых склонах селектор с «Паркинга» перемещается (выдергивается) с приложением чрезмерного усилия*.

В таких ситуациях перед началом движения не забывайте сначала снимать селектор с «Паркинга» и только после этого ослаблять ручник.

И не забывайте снимать стояночный тормоз перед началом движения!**

* — На уклонах фиксатор режима «Паркинга» , стопорящий ведущие колеса, нагружается намного сильнее.

** — Привычка перед троганием с места проверять снятый ручник у водителей «автоматов» обычно отсутствует. Задействовав по какой-либо надобности ручной тормоз, некоторые напрочь об этом забывают. Сигнализирующая на панели приборов красная лампочка иногда замечается довольно поздно.

Три минуса классической АКПП

1. О «задумчивости» АКПП при резких нажатиях на «газ» мы уже говорили.

2. Последующий большой минус классического «автомата» — это проигрыш в динамике разгона и по сравнению с механикой. И эта разница особенно проявляется именно при разгоне. Чем он интенсивней, тем «автомат» сожрет больше топлива по сравнению с механической коробкой. При загородном режиме движения, как правило, аппетит обоих авто практически идентичен.

Думаю, излишне напоминать о предпочтительности плавных ускорений и плавных замедлений.

3. Про запредельную стоимость новой АКПП и ремонта неисправной, думаю, наслышаны все. Но надо отдать должное производителям таких сложных агрегатов — поломки «автоматов» при ПРАВИЛЬНОЙ ЭКСПЛУАТАЦИИ очень редки.

АКПП и МКПП кто кого?

Прогресс не стоит на месте, и все чаще стали появляться автоматические КПП, лишенные многих минусов своих более старших собратьев. Получили распространение такие разновидности коробок как «вариатор» и «роботизированная КПП»

Некоторым из них удалось не только выиграть во времени разгона у «механики», но при этом даже сократить расход топлива.

Не вдаваясь в подробности, скажу лишь, что любая КПП имеет и свои плюсы, и свои минусы. Сегодня каждый может выбрать именно то, что подходит ему больше всего.

Но тенденция очевидна: «автомат» все больше и больше вытесняет классическую «механику».

Примечание : в данной статье мы рассмотрели приемы управления классической АКПП. Режимы работы роботизированной коробки и вариатора очень схожи с описанными выше, за исключением различных нюансов, связанных с особенностью устройства данных агрегатов.

23 октября 2016

Автоматическая коробка передач автомобиля предназначена для передачи мощности двигателя на колеса. Она устанавливает именно ту передачу, которая лучше всего подходит для текущей скорости движения. Автоматическая трансмиссия избавляет водителя от необходимости переключения скорости вручную. Компьютер автомобиля при помощи датчиков определяет, в какой момент необходимо переключить скорость и посылает сигнал в электронном виде на включение или выключение передачи.

Основные элементы автоматической трансмиссии

Механизм автоматической коробки передач автомобиля представляет собой систему рычагов и шестеренок, передающих мощность на ведущие колеса, позволяя двигателю работать наиболее эффективно.

Собирается коробка в алюминиевом кожухе, называемом картером. В нем располагаются главные компоненты автоматической трансмиссии:

1. Гидротрансформатор, выполняющий роль сцепления, но не требующий со стороны водителя производить непосредственное им управление.
2. Планетарный ряд, изменяющий передаточное отношение при переключении.
3. Задний, передний фрикционы, тормозная лента, непосредственно осуществляющие переключение передач.
4. Устройство управления.

Как работает гидротрансформатор?

Гидротрансформатор состоит из следующих основных элементов:

• насоса или насосного колеса;
• турбинного колеса;
• плиты блокировки;
• статора;
• обгонной муфты.

Чтобы понять, как работает автоматическая коробка передач, нужно в целом представлять ее устройство. Так, насос механическим соединением связан с двигателем. Турбинное колесо соединяется с валом КПП при помощи шлицов. При вращении насосного колеса при работающем двигателе создается поток масла, который вращает турбинное колесо гидротрансформатора.

В этом случае гидротрансформатор выполняет роль обычный гидромуфты, посредством жидкости лишь передавая от двигателя на вал автоматической коробки крутящий момент. При увеличении оборотов двигателя сколь-нибудь существенного увеличения крутящего момента не происходит.

Для преобразования крутящего момента схема автоматической коробки включает статор. Принцип работы заключается в том, что он перенаправляет поток масла обратно на крыльчатку насоса, заставляя ее быстрей вращаться, увеличивая крутящий момент. Чем скорость вращения турбинного колеса по отношению к насосу меньше, тем большая остаточная энергия передается статором посредством возвращаемого масла на насос. Соответственно крутящий момент увеличивается.

Основы работы турбины и насоса АКПП

Турбина всегда вращается медленнее, чем насос. Максимальное соотношение скоростей вращения насоса и турбины достигается при неподвижном автомобиле, уменьшаясь при увеличении скорости транспортного средства (ТС). Связь статора с гидротрансформатором осуществляется через обгонную муфту, способную вращаться лишь в одном направлении.

Лопатки турбины и статора имеют особую форму, за счет чего поток масла перенаправляется на обратную сторону лопаток статора . При этом статор заклинивает и, оставаясь неподвижным, он передает на вход насоса наибольшую энергию масла.

За счет такого режима работы гидротрансформатора обеспечивается максимальная передача крутящего момента. Он увеличивается почти в три раза при трогании автомобиля с места.

При разгоне ТС турбина относительно насоса проскальзывает все меньше до наступления момента, когда колесо статора подхватывается потоком масла, начиная вращаться в направлении свободного хода обгонной муфты. Устройство при этом начинает работать как обычная гидромуфта, не увеличивает крутящий момент. В этом режиме КПД гидротрансформатора не превышает 85%. Такой режим работы сопровождается выделением избытка тепла и повышением расхода топлива.

Назначение блокировочной плиты

Этот недостаток устраняется при помощи специального устройства — блокировочной плиты. Несмотря на механическую связь с турбиной, конструктивно она выполнена так, что может перемещаться вправо и влево. Это устройство включается в работу при достижении автомобилем высокой скорости. По команде устройство управления поток масла меняется таким образом, чтобы он прижимал блокировочного плиту к корпусу гидротрансформатора справа.

При этом турбина и насос связываются друг с другом механически. Для повышения сцепления на внутреннюю сторону корпуса гидротрансформатора наносится специальный фрикционный слой . Таким образом двигатель связывается с выходным валом автоматической коробки. Естественно такая блокировка сразу выключается даже при незначительном торможении автомобиля.

Выше был описан лишь один из способов блокировки гидротрансформатора. Однако любой другой способ преследует ту же самую цель — предотвратить проскальзывание турбины по отношению к колесу насоса. Обычно описанный режим действия в различных источниках называется Lock-Up.

Работу гидротрансформатора для чайников будет проще понять, если вместо турбины и насоса представить два простых вентилятора, один из которых работает от сети, а другой вращается за счет создаваемого первым вентилятором потока воздуха. Только вместо воздуха здесь выступает масло, а лопасти первого вентилятора (насоса в случае АКПП) приводятся в движение не за счет электричества, а за счет механического соединения с валом двигателя автомобиля.

Планетарные ряды

Гидротрансформатор может увеличивать крутящий момент, но лишь до определенного предела. Устройство автоматической коробки передач для более значимого увеличения момента, например, при преодолении подъемов, а также для движения задним ходом предусматривает планетарные ряды. Планетарная передача также обеспечивает ровное переключения скоростей при движении без потери мощности мотора. Благодаря ей переключение происходит без толчков, случающихся при работе обычной трансмиссии.

Планетарный ряд включает следующие элементы:

• солнечную шестерню;
• сателлиты;
• эпицикл;
• водило.

Планетарным ряд называются из-за того, что фрикционные колеса, вращающиеся одновременно вокруг своих осей и перемещающиеся вместе с этими осями, очень напоминают планеты солнечной системы. От их взаимного положения зависит, какая в данный момент включена передача.

Как переключаются передачи в АКПП?

Переключение передач или изменение в планетарном редукторе передаточного числа осуществляется блокировкой и разблокировкой элементов планетарного ряда посредством тормозных лент и фрикционов. В гидравлической системе автоматической коробки передач автомобиля непосредственно переключение передач осуществляется клапаном. Трехскоростная коробка имеет два таких клапана, один из которых осуществляет переключение с первой передачи на вторую, другой — со второй на третью. Четырехскоростная коробка имеет уже три клапана.

Другие виды АКПП

Помимо рассмотренной гидравлической трансмиссии сегодня широко распространены другие типы автоматических коробок:

1. Вариаторная АКПП. В этом типе трансмиссии фиксированного передаточного числа для передач не существует. Поэтому такая АКПП называется бесступенчатой. Принцип работы в том, что в отличие от других «автоматов» она более эффективно использует мощность двигателя. Вследствие этого автомобили, оснащенные данным типом трансмиссии являются более экономичными и комфортными.
2. Роботизированная КПП. Автоматической такую коробку можно назвать условно, так как по сути она является обычной «механикой», где функция педали сцепления возложена на электронный блок. Автомобили с какими коробками также являются довольно экономичными, но менее комфортными, так как зачастую переключение передач в автоматическом режиме сопровождается рывками.

Таким образом, помимо наиболее распространенной гидравлической АКПП существует еще несколько видов автоматических коробок, различающихся своей конструкцией. Отличаются они ценой, экономичностью, комфортом управления авто. Общее же то, что водитель избавлен от необходимости самостоятельного выбора и переключения передач.

Благодаря конструктивной особенности автоматическая коробка передач обеспечивает с помощью автоматики выбор необходимой для движения автомобиля передачи, без участия в этом процессе водителя. При этом, в отличие от механической коробки передач, правая рука водителя освобождается от движений по переключению передач и отпадает необходимость оборудовать автомобиль педалью сцепления, что также исключает из процесса управления транспортным средством движения ноги водителя по выжиманию сцепления.

Для начала движения автомобиля, оборудованного АКПП, водителю достаточно перевести рычаг коробки в нужное положение и далее остается только регулировать скорость педалями газа и тормоза. Управлять транспортным средством, оснащенным автоматической коробкой значительно проще, что дает большую возможность водителю сосредоточится на дорожной обстановке.

Независимо от вида, любая трансмиссия — будь то механическая либо автоматическая, выполняет одинаковые функции в автомобиле – эффективное использование крутящего момента двигателя, но различными способами исходя из своих особенностей конструкций.

Устройство АКПП

Функционирование автоматической коробки передач основывается на работе её планетарных механизмов и гидромеханического привода. В небольшом диапазоне оборотов двигателя коробка-автомат дает возможность автомобилю двигаться в большом диапазоне скоростей. К основным элементам устройства АКПП относят следующие механизмы:

• гидротрансформатор;
• планетарный редуктор;
• пакеты фрикционов;
• тормозная лента;
• устройство управления.

Основные узлы и принцип действия АКПП

В основу принципа действия АКПП положено свойство жидкости при вращении передавать энергию. Это свойство позволило создать устройство (гидромуфта, гидротрансформатор), в котором отсутствует жесткая связь между входным и выходным валами, а механическая энергия между этими валами передается с помощью потока рабочей жидкости.

Гидротрансформатор в АКПП выполняет функцию автоматического переноса крутящего момента от силового агрегата на основные узлы коробки передач, что соответствует функции узла сцепления в механической коробке передач. После достижения определенных оборотов двигателем, используя давление рабочей жидкости на узлы гидротрансформатора — насосное колесо, которое жестко соединено с коленвалом силового агрегата и турбинное колесо, взаимосвязанное с основным валом коробки передач, происходит передача крутящего момента. Во время уменьшения оборотов силового агрегата падает давление жидкости на турбинное колесо, и оно останавливается. Соответственно сцепление двигателя с коробкой прерывается.

В связи с тем, что гидротрансформатор ограничен в возможности передачи механической энергии в широких диапазонах, он соединяется с планетарными многоступенчатыми передачами, обеспечивающими переключение скоростей и реверсивное вращение.

По своему устройству планетарный редуктор представляет собой шестерни, вращающиеся вокруг центральной – «солнечной» шестерни. Он функционирует посредством блокирования и разделения определенных элементов планетарного ряда. Для трехскоростной АКПП используется два планетарных механизма, а в четырехскоростной — три.

Пакеты фрикционов или система фрикционов представляют собой механизмы, которые блокируют подвижные элементы планетарного редуктора между собой. По своему устройству это набор из нескольких подвижных и неподвижных колец, которые под воздействием гидравлического толкателя застопориваются, что обеспечивает переключение соответствующей передачи.

В переключении передач принимает участие и тормозная лента, которая временно блокирует нужные элементы планетарного редуктора. Принципом ее работы является эффект самозажатия, используемый для блокирования этих элементов. Имея относительно небольшой размер, тормозная лента смягчает удары механизмов в момент их работы.

Устройство управления предназначено для регулирования функционирования тормозной ленты и работы фрикционов. Оно состоит из блока клапанов, имеющего золотники, пружины, систему каналов и другие элементы. Устройство управления выполняет функцию переключения передач, основываясь на конкретных условиях движения транспортного средства — при его ускорении задействует повышенную передачу, а при торможении — пониженную.

Режимы работы АКПП

Автоматическая трансмиссия может работать в нескольких стандартных режимах. Все они обозначаются выработанными еще в прошлом столетии символами на латинском языке: P, D, N, R.

Парковочный режим «P» или parking – обеспечивает выключение всех передач. При этом ведущие колеса заблокированы механизмами коробки передач, и она отключена от двигателя. В этом режиме осуществляют запуск двигателя.

Видео о прогреве коробки «автомат»:

Режим движения «D» или drive – обеспечивает автоматическое переключение передач при движении автомобиля вперед.

Режим «N» или нейтральная передача – обеспечивает расцепление ведущих колес автомобиля от коробки передач. Этот режим используют во время коротких остановок или при необходимости буксировки автомобиля.

Режим реверсного движения «R» — обеспечивает движение автомобиля задним ходом.

Управление водителем автоматической коробкой должно выполняться в установленной последовательности: 1. Паркинг; 2. Реверс; 3. Нейтраль; 4. Движение.

В современных АКПП для комфортной езды предусмотрены дополнительные режимы работы.

Режим пониженной передачи «L» — используется во время медленного движения в сложной дорожной обстановке. В этом режиме коробка передач работает только на выбранной передаче, независимо от изменения оборотов силового агрегата.

Режимы «2» и «3» — используются при буксировке груза транспортным средством или же в соответствующих условиях. Цифры обозначают число фиксированной передачи, на которой происходит движение автомобиля.

Режим овердрайв «O/D» или «Overdrive» — используется для частого автоматического задействования повышающей передачи. Такой режим обеспечивает более экономичное и равномерное движение автомобиля, в основном на шоссейных дорогах.

Режим городского движения «D3» — ограничивает автоматическое переключение коробки до третей передачи.

Режим уравновешенного движения «Norm» — позволяет коробке переходить на повышенные передачи при достижении средних значений вращения коленчатого вала двигателя.

Режим зимнего движения «S» или «Snow» (также может обозначаться символом «W» или «Winter») – позволяет автомобилю начинать движение со второй передачи, тем самым предотвращая пробуксовывание ведущих колес. Также во время движения работа АКПП выполняется более мягко с использованием низких оборотов двигателя.

Как управлять автоматической коробкой передач. Управление коробкой автомат на автомобиле и эксплуатация АКПП

Знакомство

На автомобиле с автоматической коробкой передач на месте расположения рычага переключения скоростей располагается рычажок с кнопкой. Более правильно называть его селектором выбора режимов работы АКПП.

Передачи в автоматической коробке тоже имеются, но при движении они переключаются не водителем, а в автоматическом режиме. Как правило, классическая АКПП имеет 4 передачи, (но сейчас все чаще можно встретить 5-ти и даже 6-ти ступенчатые). Момент переключения передач обычно можно почувствовать при интенсивном разгоне.

Типы АКПП

Сегодня существует две разновидности автоматической коробки передач. Каждый тип подразумевает определённые особенности использования.

АКПП бесступенчатого типа

Отличается от от гидротрансформаторной АКПП принципом работы. Тут отсутствуют передачи вовсе. Изменение передаточных чисел происходит непрерывно, вне зависимости от уменьшения скорости либо раскручивания мотора. Этот тип АКПП работает очень плавно, обеспечивая для водителя максимально комфортные условия.

Большое преимущество бесступенчатого вариатора — высокая скорость реакции. При наличии такой коробки передач нет необходимости терять много времени на процесс переключения — когда нужно разогнаться, будет сразу достигнут наиболее эффективный крутящий момент, придающий авто ускорение.

АКПП гидротрансформаторного типа

Наиболее распространённый вариант. Такие модели АКПП используются для большей части всех современных автомобилей. Такая конструкция положила начало массовому распространению автоматических КПП. Гидротрансформатор не относится к составным частям переключающего механизма. Он предназначен для сцепления на АКПП, в таком случае осуществляется передача гидротрансформатором крутящего момента от мотора на колёса во время запуска автомобиля. Между мотором и механизмом АКПП отсутствует жёсткая связь. Передача вращательной энергии осуществляется с помощью трансмиссионого масла, которое непрерывно циркулирует по замкнутому кругу, подвергаясь действию высокого давления. Данная схема делает возможной работу мотора с включенными передачами при стоянке авто.

Переключение в современной модели осуществляется с помощью электроники, однако на устаревших авто это происходит с помощью гидравлической системы. Возможна работа АКПП в трёх режимах — стандартный, спортивный, экономичный. Механическую часть АКПП довольно надёжная, легко поддаётся разным видам ремонта. Уязвимой часть системы является гидравлический блок. Ходовые характеристики машины с гидротрансформаторной АКПП определяются настройками электроники — датчика оборотов КПП и иных датчиков. На основании их показателей поступает команда переключения в необходимый момент.

Раньше работа таких КПП осуществлялась на 4-х передачах. Сейчас разные АКПП имеют до восьми передач. Множество передач позволяет улучшить динамические параметры, сделать езду более плавной, сэкономить топливо.

Что, как и когда включать?

Передвинуть ручку селектора на соответствующий режим вы сможете только после того как:
– нажмете на педаль тормоза.
– утопите кнопку на рукоятке рычага селектора*, (она расположена сбоку или спереди, а иногда сверху).

Ах да, передвинуть рычаг у вас получится только на заведенном автомобиле (повернутом ключе зажигания). А привычка нажимать на педаль тормоза, перед тем как запустить двигатель, никогда не будет лишней.

Т.е. перед началом движения нужно:
1. При заведенном двигателе нажать на педаль тормоза;
2. Утопить кнопку на рукоятке рычага селектора;
3. Установить селектор в соответствующий режим.

Перед включением «Драйва» приходится перескакивать через два положения «R» и «N». Но так, как они нам в данный момент не нужны, задерживаться на них не стоит.

Необходимая передача в самой коробке включается через секунду (две) после того, как вы установили нужный режим. В этот момент обороты двигателя чуть падают (звук мотора становится более глухим).

В некоторые положения рычаг селектора переключается без дополнительных нажатий тормоза и кнопки. Эти режимы можно включать на ходу. О них мы также упомянем.

Коробка автомат – как пользоваться

Прежде всего следует разобраться, как переключаются режимы в автоматической коробке передач

Режимы переключения и управления АКПП

Управление автоматической коробкой передач состоит в следующем.
• Парковочный (буква Р на селекторе) – предназначен для пуска двигателя. Переключение в позицию Р производится после полной остановки и постановки авто на «ручник»;

• Движение вперед (D) – стандартный режим работы АКПП, используемый чаще остальных;

• Реверс (задний ход, позиция R) – автомобиль способен двигаться только назад. Переключение во время остановки с нажатой педалью тормоза;

• «Нейтралка» (N) – режим, когда двигатель и коробка автомат полностью разомкнуты. Чаще всего используется для прогревания мотора на холостых оборотах при холодной погоде;

• D3 (S) — Режимы пониженной передачи: переключается на спусках или подъемах. Автомобиль больше тормозит двигателем;

• D2 – предназначен для тяжелых условий (скользкое покрытие, горная дорога и т.п.). Движение возможно на первой и второй передаче. Движение на третьей и четвертой передаче запрещено.

• D1 на японских автомобилях обозначается как L — движение возможно только на первой передаче. В основном применяется при торможение двигателем на крутых спусках, движение по грязной, заболоченной или заледенелой дороге, где нужно двигаться «внатяг», без перегазовки.

Дополнительные режимы работа АКПП

Кроме того, более современные коробки автоматы оснащаются все большим количеством добавочных алгоритмов работы: нормальный или обычный (N), экономичный (Е), спорт-режим (S) и прочие. Имеется режим овердрайв, этот режим обсуждается в отдельной статье.

Основные режимы работы АКПП

Для начала давайте разберем, какие же режимы работы предлагаются водителю такой «умной» коробкой.

Режим «Р» – Паркинг, блокирует ведущие колеса. Это положение селектора равнозначно затянутому ручнику. Как можно догадаться из названия, он используется при парковке. На этом режиме мы заводим и глушим двигатель.

Перемещение селектора в положение «Р» на движущемся автомобиле равносильно помещению палки в колесо. Такая ошибка приведет к дорогостоящей поломке АКПП.

Режим «R» – Реверс. Как не трудно догадаться, данный режим включает передачу заднего хода.

Включать режим«R» также нужно в момент, когда автомобиль полностью остановился и не движется вперед.

«N» – Нейтраль. Это следующий режим после «Реверса», равнозначен нейтральной передаче на обычной КПП. «Нейтраль» – т.е. ничего не включено, при этом колеса не связаны с двигателем и вращаются свободно.

Если вам вздумалось вытолкать или отбуксировать автомобиль, то само собой следует включать именно данный режим.

Режим «D» – Драйв (движение). Самый любимый режим у любого владельца авто с АКПП. Конечно же, этот режим позволит нам двигаться вперед. Мало того, в зависимости от степени нажатия педали «газа»* и условий движения, передачи в этом режиме будут переключаться автоматически, т.е. за вас. А при снижении скорости «умная» КПП будет сама применять торможение двигателем.

Еще один очевидный плюс режима «D» – это то, что при начале движения в горку, автомобиль не будет откатываться назад. Что может быть лучше! Но сильно не обольщайтесь – если уклон крутой, то автомобиль все же может медленно откатываться назад.

Педаль «газа» более правильно называть педалью управления подачей топлива или педалью акселератора, или даже педалью управления дроссельной заслонкой. В технической литературе чаще встречаются именно последние два варианта.

Мы рассмотрели положения селектора, которые чаще всего используются при обычной езде. Почти всегда на авто с АКПП имеются и дополнительные положения селектора, которыми пользуются намного реже. О них чуть ниже.

Раньше практически во всех авто селектор АКПП перемещался «ступеньками».

Основные режимы

Первостепенно стоит ознакомиться с режимами работы АКПП, так как ездить на автомате без этих нюансов не удастся. Итак, каковы обозначения букв на коробке «автомат» и какие передачи они обозначают?

1. P – Парковка. Данный режим предполагает блокировку вала и ведущих колёс. Актуальность использования наблюдается, если водитель покидает машину или во время длительной остановки. Только после полной остановки транспортного средства допускается активация данного режима, в противном случае коробка передач может выйти из строя. Для активации другого положения из данного режима необходимо пользоваться педалью тормоза. Если поверхность относительно ровная, в использовании ручника нет никакой необходимости. При крутом уклоне необходимо следовать схеме постановки и снятия на ручной тормоз. Для постановки необходимо потянуть ручник, одновременно удерживая тормоз, далее его следует отпустить, и автомобиль немного сдвинется с места. Остаётся просто активировать положение «Р». Для снятия с ручного тормоза следует перевести рычаг в режим движения и снять с ручника при одновременном удерживании тормоза.
2. N – Нейтральная передача. Актуальна при необходимости переместить авто на небольшое расстояние при заведённом двигателе, например, в автосервисе. Некоторые водители полагают, что активация данного режима во время езды с горки позволит сэкономить топливо. На самом деле это не так, поскольку всё равно придётся переключаться на режим D, из-за чего КПП будет претерпевать дополнительную нагрузку. Также движение на «автомате» не требует активации нейтрального положения во время коротких остановок, например, на светофоре.
3. R – Задний ход. Режим необходимо активировать при необходимости двигаться задним ходом. Допустимо переключение на этот режим исключительно после нажатия педали тормоза и полной остановки машины. Активация рассматриваемого режима во время движения приведёт к поломке элементов двигателя, трансмиссии и самой коробки передач.
4. D – Основной режим движения. Именно этот режим зачастую используется для движения вперед. Движение возможно на любой доступной машине скорости от нулевой до максимальной.
5. L – Только первая передача. Используется для езды по бездорожью или при других тяжёлых дорожных условиях. Переключение в данный режим недопустимо, если машина движется со скоростью выше 15 км/ч.
6. 2 – Только первые 2 передачи. Подходит для управления транспортным средством на извилистой горной дороге. Другой вариант – буксировка другой машины или прицепа. Движение на скорости выше 80 км/ч является препятствием для активации рассматриваемого режима.

Парковка, нейтраль и задний ход на автомате

Положение «P» – парковка включается во время продолжительной стоянки авто. Перевести селектор в режим паркинга можно только во время окончательной остановки транспортного средства. Случайное переключение скоростей блокируется клавишей фиксатора на рычаге коробки передач.

«N» – режим нейтральной скорости. В таком положении можно запустить двигатель в различных обстоятельствах, например, если машина «заглохла» во время движения. Помимо этого, нейтральная скорость позволяет буксировать машину или перекатывать вручную, а также совершать диагностику и ремонт ходовой части. При въезде на автоматическую мойку, обычно просят поставить машину на нейтральную скорость. Также в этом положении удобно совершать остановку на подъемах или спусках, для этого выполняются действия в следующей последовательности:

• Сначала нужно выжать тормоз.
• Далее перевести рычаг коробки автомат на нейтральное положение.
• После этого выжать ручник до упора.
• Отпустить педаль тормоза, и переключить автомат на парковку.

«R» – режим заднего хода. Как и парковка его нельзя использовать во время движения. Его можно включать только после полной остановки машины.

Помните, что спуск накатом на нейтральной скорости с горки чреват серьезными последствиями. Помимо преждевременного износа коробки автомат, вызванного в первую очередь недостатком смазки или перегревом АКПП, можно попасть в серьезную аварию. Дело в том, что на ходу переключаться с режима «N» на «D» категорически запрещено. Это можно сделать только после полной остановки автомобиля. Поэтому в случае возникновения препятствия вы не сможете ускориться, чтобы быстро проскочить или его объехать.

Режим «Драйв» коробки автомат

Основной режим движения при вождении машины автомат – это драйв «D». Если рычаг перемещен в режим «Драйв», то движение автомобиля может осуществляться на всех передачах: первой, второй, третьей четвертой и так далее. Переключение между ними будет осуществляться автоматически, в зависимости от скорости автомобиля и оборотов двигателя.

Рычаг коробки передач в некоторых АКПП может быть обозначен дополнительной кнопкой «Overdrive». Она является аналогом пятой скорости в механической коробке, использовать ее в городе не целесообразно. Но использование данной функции при движении по загородным трассам значительно сэкономит ваше топливо.

Частой ошибкой начинающих автолюбителей и водителей со стажем является удержание машины на уклоне в режиме «Драйв» во время кратковременных остановок, лишь при помощи педали газа. Такой прием грозит преждевременной поломкой автомата. Поэтому при движении на подъеме с частыми остановками, например, в пробке, не ленитесь использовать тормоза.

Дополнительные режимы

Так как правильно ездить на автомате по городу можно только со знанием всех обозначений, стоит также рассмотреть дополнительные режимы работы коробки «автомат».

1. «Кик-даун». Активация режима происходит посредством резкого утопления педали газа, что сопровождается автоматическим переключением АКПП на две или одну передачи вниз для резкого ускорения. Обороты двигателя в данном случае более высокие, если сравнивать с классическим ускорением. Резкое ускорение с места с использованием рассматриваемого режима недопустимо, в противном случае механизм коробки передач возьмёт на себя слишком большую нагрузку. Минимально допустимая скорость для активации «Кик-даун» – 20 км/ч.
2. OverDrive (O/D). Увидеть данную кнопку можно на рычаге коробки транспортных средств с коробками, рассчитанными на более, чем три ступени передач. Использование четвёртой передачи допустимо, если кнопка нажата. При отжатом положении загорается лампочка O/D OFF, в данном режиме можно обгонять автомобили за счёт быстрого разгона. Действие кнопки направлено на запрет переключения выше третьей передачи, что и обеспечивает быстрый разгон. В отдельных случаях данный режим принято использовать при затяжном подъёме, если коробка начинает переключаться между третьей и четвёртой передачей, а мотору не хватает тяги.
3. SNOW. Так как правильно ездить на коробке «автомат» необходимо в любое время года, стоит разобраться и с зимним режимом. Речь идёт о кнопке блокировки включения первой передачи, за счёт чего обеспечен разгон сразу со второй. Риск проскальзывания ведущих колёс существенно уменьшается. Также машина становится менее активной за счёт использования более низких оборотов для переключения, но безопасность управления ТС в условиях заснеженной дороги повышается. Из-за минимального расхода топлива на данном режиме некоторые автолюбители пользуются им и летом, но лучше этого не делать, поскольку гидротрансформатор активно нагревается и берёт на себя всю нагрузку. Зимой он на это рассчитан, но никак не летом.
4. WR/SPORT. На данном режиме принято активно ездить. Активация сопровождается высокими оборотами, разгон получается быстрым, но топливо расходуется по максимуму.

Педали

Вождение автомобиля с коробкой автомат осуществляется исключительно одной ногой! Вторая должна находится на специальной подставке, которая находится слева. Водить двумя ногами машина на автомате – крайне опасно. Например, когда у вас одна нога находится на тормозе, другая на газе, впереди возникает внезапное препятствие. Вы резко нажимаете на тормоз, ваше тело тащит по инерции вперед и происходит одновременное нажатие на газ, об эффективном торможение можно забыть. Вполне возможно в таком случае еще и ускориться.

Движение на выбранном режиме

А теперь самое интересное.
После включения передачи автомобиль тут же не поедет. Вы же держите нажатой педаль тормоза. Но как только вы ее отпустите – автомобиль тут же начнет движение!

Если вы начинаете движение в горку, то авто сдвинется только при добавлении оборотов двигателя. Что крайне неудобно, когда нужно чуть-чуть сдвинуть авто вверх по уклону. При этом придется надавливать на педаль газа и тут же быстро жать на тормоз. Здесь главное не переборщить с газом!

В режиме «D» авто медленно поедет вперед. В режиме «R» – назад. На «Нейтрали» автомобиль будет стоять или покатится вниз по уклону дороги! Это нужно обязательно учитывать и не отпускать тормоз раньше времени.

Т.е. в режимах «D» и «R» мотор постоянно толкает автомобиль, даже если педаль «газа» отпущена.

При движении АКПП распознает команды водителя именно по перемещению педали «газа». Плавные нажатия приведут к плавному разгону и неторопливому переключению передач.

Но при необходимости интенсивного разгона, например, при обгонах, не бойтесь нажимать «газ» до упора в пол. Для АКПП – это команда на максимально интенсивный разгон. При этом коробка сначала переключится на передачу ниже (так называемый режим кик-даун). И только после этого автомобиль начнет реально разгоняться.

Один из минусов классической АКПП – это примерно секундная задержка между моментом нажатия на педаль «газа» и фактическим разгоном. Это довольно немного при неспешной езде, но при обгоне, когда порой дорого каждое мгновение, это время нужно обязательно учитывать.

Несколько советов по правильному переключению режимов

Прежде чем начать изучать специальные режимы своей АКПП, необходимо научиться правильно использовать базовые. В дополнительные режимы селектор устанавливается намного реже. Положение этого «рычага» можно выбрать только при запущенном двигателе. Если вы только начинаете движение, делают это во время прогрева. Если вам необходимо сдать назад, то сначала нужно остановиться, выбрать новый режим и начать движение.

Запомните порядок действия для выбора необходимого способа движения:

1. Утопите в пол педаль тормоза.
2. После этого на селекторе утопите кнопку. В зависимости от модели и года выпуска авто она может находиться на рукоятке сверху, снизу или сбоку.

Как видите, все достаточно просто. Новичкам обычно сложно переключаться с «Паркинга» на «Драйв». Для этого нужно миновать «R» и «N». Делать это нужно плавно перемещая рычаг и не останавливаясь на неподходящих положениях. Об изменении передачи вас возвестит звук двигателя. Он станет более глухим. Обычно это происходит через пару секунд.

Трогаемся правильно на АКПП

В последние годы всё больше автомобилей оснащается кнопкой пуска двигателя START-STOP-Engine (SSE), которая включает зажигание и производит запуск мотора. Система выгодна тем, что одновременно служит противоугонным средством, реагирующим на «родной» электронный ключ автомобиля: при его отсутствии внутри машины рамочная антенна в дверях, заблокирует замки на них и остановит двигатель.

Система SSE может быть установлена как в заводской комплектации, так и самостоятельно.

Варианты запуска двигателя при наличии кнопки SSE:

• С поворотом ключа и нажатием кнопки.
• Без использования ключа.
• С использованием педали тормоза.
• Без использования педали тормоза.
• С задержкой пуска или без задержки.

Последовательность действий для того, чтобы привести авто в движение, будет такая:

1. Сели на водительское место, пристегнулись.
2. Настроить положение сиденья. Для этого нужно отодвинуть его от руля таким образом, чтобы при положении спинки около 100⁰ можно было без труда достать ступнями до педалей (ноги при этом должны быть немного полусогнутыми). Колени располагаются на одном уровне с бёдрами. Между сиденьем и сгибом коленей должен оставаться промежуток в 2 пальца, а ягодицы должны быть максимально близко к спинке сиденья.
3. Руки при правильно регулировке сиденья должны лежать в положении правая рука – «З часа», левая – «9 часов», если представить руль как циферблат часов.

Правильная посадка в автомобиле

Настроить зеркала. Все три зеркала должны максимально дополнять друг друга, минимизируя «мёртвую зону», недоступную для обзора. Настройка их осуществляется в процессе стоянки.

В левое зеркало при наклоне головы к плечу должны быть видны заднее крыло нашего авто и дорожное полотно с разметкой. Дорога должна занимать не менее 60% отражения в зеркале.

В правое зеркало при наклоне головы к продольной оси машины должно быть видно заднее крыло, а при нормальном положении головы – часть заднего бампера.

Линии горизонта в обоих зеркалах выставляются по принципу 40% — небо, 60% — земля.

Салонное зеркало сводит воедино информацию, получаемую водителем, дополняя виды в левом и правом зеркалах. Для его регулировки занимают в кресле удобное положение и регулируют так, чтобы максимально отображалось заднее стекло автомобиля.

Иногда на зеркала наклеивают круглые параболические отражатели, увеличивающие угол обзора. Но начинающим водителям ими лучше не пользоваться, так как они искажают расстояние до реальных объектов.

Убедились, что рычаг включения коробки-автомата стоит в положении «парковка» P. Стоит в другом положении – переключили в указанные!

Рычаг коробки в положении парковка

Нажали педаль тормоза до упора, завели авто ключом или кнопкой запуска. Педаль тормоза всё ещё нажата!

Рычаг выбора режимов коробки передач переводится в режим «драйв», или D.

Теперь можно постепенно отпускать педаль тормоза – машина начнёт движение даже без форсирования двигателя педалью газа.

Подробнее обязательно смотрите видео:

Начало движения

Любая поездка начинается с завода и прогрева двигателя. Не торопитесь сразу начинать движение. Если на улице плюсовая температура, достаточно подождать минуту-две, для того, чтобы масло распределилось по коробке и она вышла на рабочий режим. Помните, чем холоднее на улице, тем больше потребуется времени на разогрев, поэтому в морозы не будет лишним постоять с заведенным двигателем 10 минут и более. Кроме того, для двигателя автомобиля это будет тоже плюсом.

Памятка! Заводить двигатель можно только в положениях “P” или “N”. Причем желательно именно в положении “P”. Если у вас не заводится автомобиль, проверьте, что рычаг коробки установлен в одно из этих двух положений.

Итак, вы прогрели автомобиль, теперь вы можете начинать движение. Переключите рычаг коробки из положения “P” в одно из положений для движения и обязательно дождитесь легкого точка! Коробке требуется некоторое время на переключение режима (обычно около 1 секунды), и если вы резко нажмете на газ до этого момента, это может привести к поломке.

Как правильно прекращать движение при АКПП?

Свои особенности имеет и прекращение движения автомобиля с автоматикой. Тут тоже есть свои правила. Если не учитывать нюансы, все просто – захотели остановиться, просто нажмите педаль тормоза. Нет необходимости переключать режимы коробки во время движения.

Если вам нужно на несколько мгновений остановиться перед светофором или зеброй, оставайтесь на режиме «D». Это поможет сохранить вашу коробку в целости. При этом тормозная педаль должна быть утоплена.

В сложной дорожной обстановке (затяжной пробке) есть возможность сократить потребление машиной бензина. Если вы поняли, что стоять будете больше половины минуты, то можно переключиться на «Нейтраль». Только не отпускайте педаль тормоза, чтобы случайно не задеть другие автомобили. Если движение по магистрали остановилось надолго, можно дать правой ноге немного расслабиться – переключитесь на «Р».

Общие рекомендации

Управлять коробкой автомат может неопытный водитель, нижеуказанные рекомендации позволят продлить ресурс АКПП:

1. Нельзя давать большие нагрузки на непрогретую коробку. Трансмиссионное масло прогревается медленнее моторной жидкости. При управлении машиной с указанным типом коробки проезжайте несколько километров на небольшой скорости.
2. Избегайте пробуксовки колес: не нажимайте резко на «газ», если покрытие дороги неоднородное.
3. Старайтесь не буксировать прицепы, другие авто.
4. Откажитесь от включения нейтрали при движении автомобиля.

Правильная эксплуатация автоматической коробки позволяет получать удовольствие от вождения и препятствует преждевременной поломке агрегата, позволяя механизму нормально работать.

Практические занятия

Установите селектор, в необходимый режим, выполнив следующие действия:

1. Запустите двигатель (переключить рычаг получится только при заведенном двигателе).
2. Выжмите педаль «тормоза».
3. Нажмите нужную кнопку режима, расположенную на селекторе (если в этом есть необходимость).
4. Выберите положение, соответствующее необходимому направлению движения машины: «D» — транспортное средство поедет вперед, «N» — нейтраль, машина будет стоять на месте, или покатится под уклон, «R» — поедет назад. При включении выбранной водителем передачи автомобиль не начнет движение, а когда отпустите педаль «тормоза» — машина поедет. Учитывайте этот нюанс, не убирайте ногу с «тормоза» раньше времени во избежание ДТП.

Автоматические коробки распознают команды водителя по нажатию педали «газа»: плавный разгон, постепенное переключение скоростей обеспечивается нажатием с небольшим усилием. Интенсивный разгон, необходимый при обгонах, достигается выжимом педали «газа» в пол, при этом АКПП сначала включит передачу ниже, затем авто начнет разгоняться. Учитывайте: от момента выжима педали «газа» до разгона транспортного средства происходит небольшая задержка, примерно одна секунда, это время неощутимо при неспешной езде, а в условиях обгона может быть фатальным.

Решив остановить движение автомобиля, нажмите педаль «тормоза». При кратковременной остановке, на светофоре, не переводите селектор с положения «D» — продлите ресурс внутренних механизмов АКПП.

Держите педаль тормоза нажатой после остановки машины в ситуациях:

1. Длительные остановки (пробки), нажатая педаль тормоза позволит мотору отдохнуть, не будет зря сжигаться горючее, используйте положение «N».
2. Машина стоит на уклоне, селектор не переведен в позицию «Р».

Вышеуказанная инструкция для «чайников» позволит управлять автомобилем с коробкой автомат. Учтите: лучше сразу научиться правильному вождению, чтобы не нанести вред АКПП. Исправить вредные привычки управления транспортным средством сложно.

Главные ошибки при использовании автоматической коробки

Главные ошибки при использовании автоматической коробки

Для вождения автомобиля с установленным «автоматом» необходимо приобрести определенные навыки. Лучше всего для этого пройти обучение в автошколе или получить несколько практических уроков от опытных водителей.

Важно! Перед первой поездкой на новом авто уточните модификацию коробки. Если это традиционная автоматическая трансмиссия, стартовать нужно плавно. Роботизированные модификации с узлами DSG или PowerShift, наоборот, любят более агрессивное начало движения. В последнем случае, после достижения определенной скорости, вам не нужно сильнее утапливать педаль газа.

Многие водители во время управления автомобилем обращают внимание только на расход топлива, но при автоматической коробке нужно думать и о сохранности ее узлов. Если вы не будете учитывать особенности «умной» трансмиссии, то затраты на бензин покажутся вам незначительными. Ремонт этого узла может серьезно опустошить ваш бюджет, поэтому избегайте основных ошибок новичков:

агрессивной манеры вождения;

резкий разгон;

неосторожное вождение на уклонах и горных трассах;

буксировка слишком тяжелых авто;

попытки завести автомобиль «с толкача»;

несвоевременной замены трансмиссионного масла.

Помните, что «автомат» требует к себе крайне бережного отношения. При использовании автомобиля учитывайте это. Машину с ним не стоит заводить традиционным русским способом (толкая ее). Если вы привыкли к достаточно агрессивной манере вождения, стоит отказаться от нее.

АКПП требует к себе крайне бережного отношения

Этот вид трансмиссии крайне не любит холодный запуск. Если вы начинаете движение в зимнее время, возьмите за правило: перед началом движения несколько раз переместите рычаг в разные положения. Во время выполнения этой процедуры необходимо нажимать на тормоз. Это поможет разогнать масло в коробке и сделать его чуть теплее. Летом этой проблемы нет, но все же постарайтесь не ускоряться на первых километрах движения, плавное движение поможет трансмиссии прогреться.

Также автомобиль с установленной автоматической коробкой передач требует к себе более тщательного внимания в плане обслуживания. Его нужно регулярно загонять на технический осмотр и менять масло в коробке, согласно рекомендациям производителя.

Важно! Коробки с бесступенчатым вариатором не подлежат ремонту. При выходе их из строя, необходима полная замена узла. Несерьезные поломки могут устранить опытные мастера, но будьте готовы к тому, что в ближайшее время придется все же заменить эту часть авто.

С каждым годом АКПП становятся все сложнее по своей конструкции. Почти каждый производитель имеет в своем модельном ряду автомобиль с роботизированной трансмиссией. При малейших сбоях в их работе необходимо обращаться в авторизованный сервисный пункт. Только там вам смогут устранить поломку и не сделать хуже.

Несколько советов помогут избежать неприятных ситуаций с коробкой автомат:

• постоянный контроль уровня масла в коробке передач;
• своевременная замена трансмиссионного масла;
• при вождении необходимо плавно и осторожно воздействовать на селектор коробки передач;
• при полной или частичной замене масла в коробке передач необходимо использовать только рекомендованные марки смазочных веществ.

При соблюдении простых общепринятых правил эксплуатации автоматической коробки передач гарантируется ее целостность и стабильная работа. Если следовать представленным советам, можно существенно сэкономить материальные средства на ремонт как коробки, так и автомобиля в целом.

Источник Источник Источник http://pov57.ru/ustroistvo-i-princip-raboty-avtomaticheskoi-korobki-peredach.html
Источник Источник Источник http://www.avtogide.ru/kak-upravlyat-avtomaticheskoj-korobkoj-peredach-upravlenie-korobkoj-avtomat-na-avtomobile-i-ekspluatacziya-akpp.html
