Устройство двигателя автомобиля в разрезе

Современный двигатель внутреннего сгорания (ДВС) – это сложный и высокотехнологичный агрегат, являющийся сердцем практически любого автомобиля. Он преобразует энергию, заключенную в топливе, в механическую энергию, приводящую колеса в движение. Понимание принципов работы ДВС, а также особенностей его конструкции, позволяет не только лучше разбираться в устройстве автомобиля, но и более эффективно его эксплуатировать и обслуживать. Эта статья предлагает детальный обзор устройства двигателя автомобиля в разрезе, рассматривая ключевые компоненты, принципы их взаимодействия и современные тенденции развития.

Содержание

Основные компоненты двигателя внутреннего сгорания

Двигатель внутреннего сгорания состоит из множества деталей, каждая из которых выполняет свою важную функцию. Рассмотрим основные из них:

Цилиндры

Цилиндры – это полости, в которых перемещаются поршни. В большинстве современных автомобилей используются двигатели с несколькими цилиндрами (например, 4, 6 или 8), что обеспечивает более плавную и эффективную работу. Внутри цилиндра происходит сгорание топливо-воздушной смеси, создавая давление, которое толкает поршень.

Поршни

Поршни – это подвижные элементы, которые перемещаются внутри цилиндров под воздействием давления газов, образующихся при сгорании топлива. Поршни передают это движение на шатун.

Шатуны

Шатуны соединяют поршни с коленчатым валом. Они преобразуют возвратно-поступательное движение поршней во вращательное движение коленчатого вала.

Коленчатый вал

Коленчатый вал – это вращающийся вал, который преобразует возвратно-поступательное движение поршней во вращательное движение, передаваемое на трансмиссию автомобиля.

Головка блока цилиндров (ГБЦ)

Головка блока цилиндров закрывает цилиндры сверху и содержит клапаны, свечи зажигания (или форсунки в дизельных двигателях) и каналы для подачи топлива и воздуха.

Клапаны

Клапаны открывают и закрывают впускные и выпускные каналы в головке блока цилиндров, регулируя поступление топливо-воздушной смеси в цилиндры и выпуск отработавших газов.

Распределительный вал

Распределительный вал управляет открытием и закрытием клапанов. Он синхронизирован с коленчатым валом и обеспечивает правильную последовательность и продолжительность открытия клапанов.

Система смазки обеспечивает подачу масла ко всем движущимся частям двигателя, уменьшая трение и износ. Она состоит из масляного насоса, масляного фильтра, масляных каналов и поддона.

Система охлаждения отводит тепло от двигателя, предотвращая его перегрев. Она состоит из радиатора, водяного насоса, термостата и каналов охлаждения в блоке цилиндров и головке блока цилиндров.

Система зажигания (для бензиновых двигателей)

Система зажигания обеспечивает воспламенение топливо-воздушной смеси в цилиндрах; Она состоит из катушки зажигания, свечей зажигания и распределителя (в старых двигателях) или электронного блока управления (в современных двигателях).

Система впрыска топлива

Система впрыска топлива обеспечивает подачу топлива в цилиндры в необходимом количестве и в нужное время. Она может быть механической (в старых двигателях) или электронной (в современных двигателях).

Система выпуска отработавших газов отводит отработавшие газы из цилиндров и снижает уровень вредных выбросов. Она состоит из выпускного коллектора, каталитического нейтрализатора и глушителя;

Принцип работы двигателя внутреннего сгорания: четырехтактный цикл

Большинство современных двигателей внутреннего сгорания работают по четырехтактному циклу, который состоит из четырех последовательных тактов:

1. Впуск

Во время такта впуска впускной клапан открывается, и поршень, двигаясь вниз, создает разряжение в цилиндре. В результате этого в цилиндр всасывается топливо-воздушная смесь (в бензиновых двигателях) или только воздух (в дизельных двигателях).

2. Сжатие

Во время такта сжатия оба клапана закрыты, и поршень, двигаясь вверх, сжимает топливо-воздушную смесь. Сжатие увеличивает температуру и давление смеси, подготавливая ее к воспламенению.

3. Рабочий ход (сгорание)

В конце такта сжатия топливо-воздушная смесь воспламеняется от искры свечи зажигания (в бензиновых двигателях) или от самовоспламенения под воздействием высокой температуры (в дизельных двигателях). Сгорание создает высокое давление, которое толкает поршень вниз, совершая полезную работу.

4. Выпуск

Во время такта выпуска выпускной клапан открывается, и поршень, двигаясь вверх, выталкивает отработавшие газы из цилиндра.

Этот цикл повторяется снова и снова, обеспечивая непрерывную работу двигателя.

Типы двигателей внутреннего сгорания

Существует несколько основных типов двигателей внутреннего сгорания, различающихся по типу используемого топлива и принципу воспламенения топливо-воздушной смеси:

Бензиновые двигатели: Используют бензин в качестве топлива и воспламеняют топливо-воздушную смесь с помощью искры свечи зажигания.
Дизельные двигатели: Используют дизельное топливо и воспламеняют топливо-воздушную смесь за счет высокой температуры, возникающей при сжатии воздуха в цилиндре.
Газовые двигатели: Используют сжатый природный газ (CNG) или сжиженный нефтяной газ (LPG) в качестве топлива.
Роторные двигатели (двигатели Ванкеля): Имеют принципиально иную конструкцию, чем поршневые двигатели. Вместо поршней в них используется ротор, вращающийся внутри камеры.

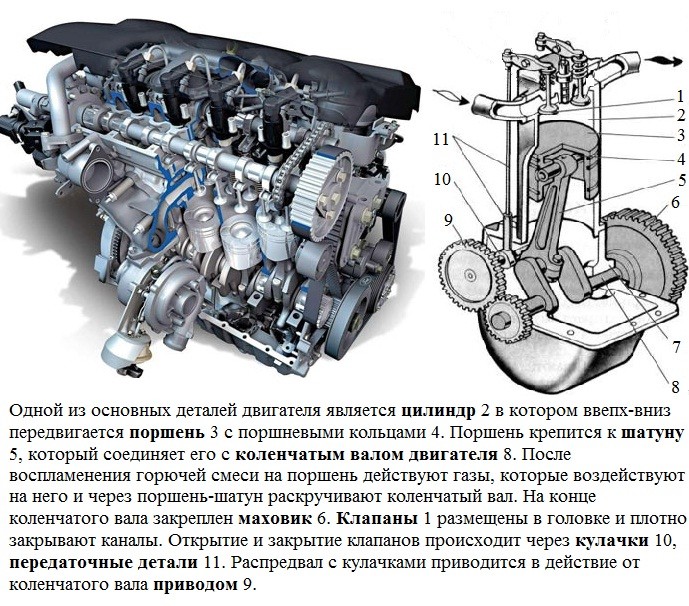

Схема двигателя автомобиля в разрезе: детальный анализ

Рассмотрим более детально схему двигателя автомобиля в разрезе. На схеме можно увидеть расположение всех основных компонентов, а также пути движения топлива, воздуха, масла и охлаждающей жидкости. Анализ схемы позволяет лучше понять, как все элементы двигателя взаимодействуют друг с другом.

Блок цилиндров

Блок цилиндров является основой двигателя. Внутри него расположены цилиндры, в которых перемещаются поршни. Блок цилиндров изготавливается из чугуна или алюминия. Алюминиевые блоки цилиндров легче, но менее прочные, чем чугунные.

Головка блока цилиндров (ГБЦ)

Головка блока цилиндров крепится к блоку цилиндров и закрывает цилиндры сверху. В ГБЦ расположены клапаны, свечи зажигания (или форсунки в дизельных двигателях) и каналы для подачи топлива и воздуха.

Поршневая группа

Поршневая группа состоит из поршня, поршневых колец и поршневого пальца. Поршневые кольца обеспечивают герметичность между поршнем и стенками цилиндра, предотвращая прорыв газов и попадание масла в камеру сгорания. Поршневой палец соединяет поршень с шатуном.

Кривошипно-шатунный механизм (КШМ)

Кривошипно-шатунный механизм преобразует возвратно-поступательное движение поршней во вращательное движение коленчатого вала. Он состоит из поршней, шатунов, коленчатого вала и маховика.

Система газораспределения (ГРМ)

Система газораспределения управляет открытием и закрытием клапанов. Она состоит из распределительного вала, клапанов, толкателей, штанг и коромысел (в старых двигателях) или непосредственно из распределительного вала и клапанов (в современных двигателях). Привод распределительного вала может быть ременным или цепным.

Система смазки

Система охлаждения

Система питания

Система питания обеспечивает подачу топлива и воздуха в цилиндры в необходимом количестве и в нужное время. Она состоит из топливного бака, топливного насоса, топливного фильтра, карбюратора (в старых двигателях) или системы впрыска топлива (в современных двигателях), воздушного фильтра и впускного коллектора.

Система выпуска отработавших газов

Современные тенденции в развитии двигателей внутреннего сгорания

Современные двигатели внутреннего сгорания постоянно совершенствуются с целью повышения их эффективности, снижения выбросов и увеличения мощности. Рассмотрим некоторые из основных тенденций развития:

Уменьшение размеров двигателей (Downsizing): Тенденция к уменьшению размеров двигателей с одновременным увеличением их мощности за счет использования турбонаддува и непосредственного впрыска топлива.
Непосредственный впрыск топлива: Впрыск топлива непосредственно в цилиндры, а не во впускной коллектор, что позволяет более точно контролировать процесс сгорания и повысить эффективность двигателя.
Турбонаддув: Использование турбокомпрессора для увеличения количества воздуха, поступающего в цилиндры, что позволяет увеличить мощность двигателя без увеличения его размеров.
Системы изменения фаз газораспределения: Системы, которые позволяют изменять фазы газораспределения в зависимости от режима работы двигателя, что обеспечивает оптимальную мощность и экономичность.
Системы отключения цилиндров: Системы, которые отключают часть цилиндров при небольшой нагрузке на двигатель, что позволяет снизить расход топлива.
Гибридные технологии: Использование гибридных технологий, таких как электрические моторы и системы рекуперации энергии, для повышения эффективности и снижения выбросов.

Будущее двигателей внутреннего сгорания

Несмотря на растущую популярность электромобилей, двигатели внутреннего сгорания по-прежнему остаются важной частью автомобильной промышленности. Они продолжают совершенствоваться, и в будущем мы увидим еще более эффективные, экологичные и мощные двигатели. Возможно, появятся новые типы двигателей, использующие альтернативные виды топлива, такие как водород. Важно отметить, что развитие технологий, связанных с ДВС, не прекращается, и они будут играть важную роль в будущем автомобильного транспорта. Совершенствование систем управления и снижение выбросов также являются приоритетными направлениями.
