В мире технических систем и механизмов существует множество деталей, которые остаются незаметными для обывателя, но без которых невозможно представить себе надежную работу любого устройства. Одна из таких деталей – втулка. На первый взгляд, это простейший элемент цилиндрической формы, однако ее роль в распределении нагрузок, снижении трения и обеспечении точности движений сложно переоценить. Втулки встречаются повсюду: от корпуса обычного бытового вентилятора до шасси пассажирского самолета и узлов буровой установки.

Эта статья расскажет о том, какие бывают виды втулок, из каких материалов их изготавливают и где находит применение эта скромная, но незаменимая деталь.

Что такое втулка с технической точки зрения? Это полый цилиндр, имеющий внутреннее и наружное посадочные отверстия. Главная задача втулки – служить промежуточным элементом между движущимися частями механизма. Она принимает на себя радиальные или осевые нагрузки, защищая более дорогие и сложные узлы (например, валы или корпуса редукторов) от преждевременного износа. Говоря простым языком, втулка – это расходный материал, который берет удар на себя, чтобы после выработки ресурса можно было заменить дешевую втулку, а не перетачивать коленчатый вал.

Сфера применения втулок невероятно широка. В автомобилестроении они используются в подвеске, рулевом управлении, коробках передач и стартерах. В станкостроении без втулок не обходится ни один шпиндельный узел или направляющая каретки. Даже в бытовой технике: в стиральных машинах втулки обеспечивают вращение барабана, а в электродрелях они центрируют ротор двигателя. Отдельного упоминания заслуживает строительная техника и горное оборудование, где втулки работают в условиях высоких давлений и абразивной среды. Также втулки широко распространены в робототехнике, медицинском оборудовании и авиамоделизме.

Чтобы систематизировать знания, разделим все многообразие втулок по конструктивным особенностям и материалу изготовления.

Первая и самая обширная категория – подшипники скольжения, выполненные в форме втулки. Это классический вариант, когда цилиндр напрямую контактирует с вращающимся валом. Внутренняя поверхность таких втулок часто имеет антифрикционные свойства или снабжена канавками для подачи смазки. Они используются там, где не нужны сверхвысокие обороты, но важна устойчивость к вибрациям и ударным нагрузкам.

Далее идут втулки линейного перемещения. Их особенность – наличие дорожек с циркулирующими шариками (шариковая втулка) или специальное покрытие, позволяющее валу не вращаться, а поступательно двигаться вперед-назад. Такие втулки применяются в направляющих 3d-принтеров, фрезерных станков с числовым программным управлением и лифтового оборудования.

Третий вид – установочные и распорные втулки. Они не предназначены для вращения. Их задача – выдерживать точное расстояние между двумя деталями (например, между шестернями в коробке передач) или фиксировать положение инструмента в патроне. Эти втулки работают на сжатие и сдвиг.

Четвертый вид – стопорные (упорные) втулки. Они воспринимают осевую нагрузку, не давая валу смещаться вдоль своей оси. По сути, это шайба увеличенной толщины, которая работает как подпятник.

По материалу изготовления втулки можно разделить на металлические, полимерные и композитные. Металлические втулки чаще всего делают из бронзы, латуни или стали. Бронзовые втулки обладают отличными антифрикционными свойствами и не боятся коррозии, их часто используют в пищевом и химическом машиностроении. Стальные втулки – самые прочные, но они требуют постоянной смазки. Для особо ответственных узлов применяют втулки из порошковой металлургии – так называемые пористые втулки. Они пропитаны маслом и в процессе работы выделяют смазку из своих микропор, что делает их само смазывающимися.

Полимерные втулки набирают популярность с каждым годом. Самые распространенные материалы – капролон, фторопласт и полиамид. Преимущества полимеров в том, что они не ржавеют, работают в воде и агрессивных средах, весят мало и не издают скрипа. Недостаток – низкая термостойкость (обычно до 120-150 градусов цельсия). Капролоновые втулки часто ставят в сельхозтехнике и лодочных моторах, где контакт с водой неизбежен.

Композитные втулки – это гибрид металла и пластика. Например, стальная основа, покрытая слоем фторопласта с бронзовым наполнителем. Такие втулки сочетают прочность металла и низкое трение пластика. Они широко используются в гидравлических цилиндрах и прессах.

Отдельно стоит упомянуть текстолитовые и древесно-слоистые пластиковые втулки. Это старый, проверенный временем материал. Текстолит прочен, дешев и хорошо работает в воде и масле. Такие втулки до сих пор можно встретить на старых токарных станках или в железнодорожных буксах.

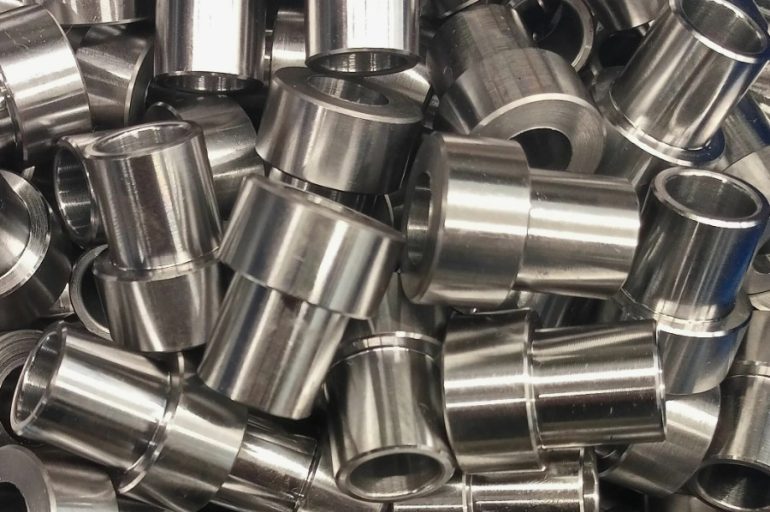

Говоря о конструктивных особенностях, нельзя забывать про геометрию. Втулки бывают цилиндрическими гладкими, фланцевыми (с буртиком на одном конце для фиксации в корпусе) и коническими. Конические втулки используются в разъемных соединениях, например, для крепления ножа в дробилке или сверла в переходном патроне.

Как выбрать правильную втулку для конкретной задачи? Инженеры руководствуются тремя основными критериями: нагрузка, скорость скольжения и температура. Для тяжелых нагрузок и низких скоростей лучше подходит бронза. Для высоких скоростей и малых нагрузок – полимеры или пористые металлы. Если среда агрессивная (кислоты, щелочи, морская вода), то выбор очевиден в пользу фторопласта или полиэтилена высокой плотности.

Важно понимать, что втулка редко работает одна. В механизмах их ставят по две или более, чтобы равномерно распределить нагрузку и исключить перекос вала. Также при монтаже втулок необходимо соблюдать посадку: слишком тугая втулка зажмет вал, слишком свободная вызовет биение и шум.

С развитием технологий появились так называемые интеллектуальные втулки, в корпус которых встроены датчики износа или температурные реле. Такие детали подают сигнал в систему управления механизмом за несколько сотен часов до своего разрушения, что позволяет провести плановый ремонт, а не аварийную остановку производства. Правда, стоимость таких изделий пока высока, и они применяются только в особо критичной технике: турбинах, атомных реакторах, космических аппаратах.

Несмотря на кажущуюся простоту, производство качественной втулки – сложный технологический процесс. Наружная и внутренняя поверхности должны быть обработаны с высокой точностью (допуски до сотых долей миллиметра), а шероховатость не превышать определенного класса. Любая царапина или овальность приведет к быстрому разрушению как самой втулки, так и сопряженного с ней вала.

В заключение можно сказать, что втулка – это идеальный пример эффективного инженерного решения. Она позволяет удешевить ремонт, повысить ремонтопригодность узла и защитить дорогостоящие детали. От крошечной втулки в корпусе часов до огромной опоры в карданном вале грузовика – все они выполняют одну и ту же работу: обеспечивают жизнь механизму через преодоление трения. Знание видов и свойств втулок помогает не только профессиональным механикам, но и обычным автолюбителям или домашним мастерам, которые хотят, чтобы их техника служила долго и безотказно.

Таким образом, выбирая втулку для своего устройства, всегда обращайте внимание на материал, твердость и способ смазки. Правильно подобранная деталь, которая стоит копейки, способна спасти механизм ценой в тысячи рублей. И это ли не доказательство гениальности простых инженерных форм?
