Чем смазывать выжимной подшипник. Смазка для выжимного подшипника сцепления. Как смазать выжимной подшипник

Многие водители сталкиваются с вопросом, как смазать выжимной подшипник не снимая коробки. Возникает эта потребность при эксплуатации машины в тяжелых условиях. Если часто приходится ездить по снегу и воде, смазка из выжимного подшипника вымывается. Он начинает «визжать» и постепенно разрушается. В итоге сцепление в один прекрасный момент может отказать.

Чтобы избежать такого поворота событий необходимо при первых проявлениях нехватки смазки обновить ее. Признаками этого может являться периодический вой подшипника. Если он длится, не переставая, то, скорее всего, придется покупать новый выжимной.

Смазка прямо на машине

Как смазать выжимной подшипник не снимая коробки , интересует каждого водителя, столкнувшегося с такой необходимостью. Проблема в том, что из-за особенностей строения подшипника смазать его достаточно сложно. В нем не предусмотрено никаких технологических отверстий для пополнения количества смазки. Некоторые неопытные автолюбители пытаются решить эту проблему, просверлив в колоколе отверстие и накачивая туда смазку. Так вы от проблемы не избавитесь, а добавить себе новую вполне можете.

Невозможность смазки обусловлена самой конструкцией выжимного подшипника. Как правило, на большинстве современных автомобилей они роликовые, неразборные. По задумке инженеров смазываются они один раз на весь период эксплуатации. Хотя существуют методы по смазке таких изделий, но об этом потом.

Выжимной крепится на вал совместно со сцеплением. Он постоянно испытывает нагрузки со стороны двигателя. Многие люди считают, что он крутится постоянно, но на деле это не так. Крутится вместе с валом подшипник, лишь в момент выжатого сцепления. Поэтому долгое удержание педали сказывается отрицательно на состоянии выжимного подшипника.

Снятие подшипника

Как стало понятно из прошлого раздела, без снятия коробки добраться до подшипника, не получиться. Поэтому снимаем коробку. В зависимости от модели возможно перед этим придется открутить кардан (задний и полный привод). Будьте осторожны со шрусами. Если они вывалятся из коробки, придется ее центровать. После этого снимите рычаг привода сцепления, одним концом он как раз крепится к выжимному.

После этого проверяется состояние подшипника. Для этого его достаточно покрутить. В рабочем состоянии он должен без проблем крутиться. Если он не крутится или на нем имеются трещины, то следует поставить новый. Работоспособный подшипник снимается и смазывается. После все собирается в обратной последовательности.

Существует несколько способов смазки выжимных подшипников. Каждый из этих методов можно использовать для смазывания и других подшипников подобного типа. Перед работой удалите остатки смазки, после чего просушите деталь.

Самым простым с виду является варка подшипника. Но это только на первый взгляд. На практике, можно угробить деталь. Причем безвозвратно. Поэтому используя такой способ, будьте предельно осторожны. Для исполнения вам потребуется:

  • Подшипник;
  • Литол;
  • Консервная банка;
  • Термометр;
  • Последний можно заменить пальцем, но тогда риск неудачи возрастет.

Сцепление — это один из узлов трансмиссии автомобиля, служащий для временного отключения коробки передач от двигателя, а также плавного её включения. Оно представляет собой корзину, в которой собраны основные детали — ведомый и нажимной диск, вилка, выжимной подшипник и лепестковая пружина. При правильной эксплуатации нужно менять только ведомый диск и смазывать некоторые элементы. В их список входит и выжимной подшипник. Периодически он нуждается в смазке, а определить это можно по шуму при нажатии на педаль сцепления.

Выжимной подшипник надет на первичный вал коробки передач и имеет на внутренней части шлицы, которые не дают ему провернуться. Суть работы такова: водитель педалью создаёт давление в главном цилиндре, который передаёт его на рабочий поршень. К нему присоединён шток, а к штоку вилка. Она упирается в специальные места выжимного подшипника (усики), тем самым толкая его вдоль первичного вала до лепестковой пружины. Упершись в неё, он начинает работать, то есть крутиться. Проще говоря, устройство активно только при выжатой педали сцепления, когда оно соприкасается с пружиной.

Работа выжимного подшипника

Если автомобиль эксплуатировать в неблагоприятных условиях, то есть, по песку, грязи, воде и т.д., то появляется риск того, что выжимной подшипник начнёт шуметь. Особенно опасна вода, которая с лёгкостью попадает во все зазоры и отверстия. Сам подшипник является закрытым, но вокруг то он ничем герметичным не защищён, поэтому туда попадает вся влага и пыль. Тогда возникает вопрос, а можно ли его как-нибудь восстановить?

В принципе это возможно, но не во всех случаях. При сильном износе придётся всё-таки выбрасывать. Ну а суть восстановления в том, чтобы его почистить и заново смазать. Вообще такие вещи не предназначены для ремонта. Проще говоря, все закрытые подшипники набивают на заводе смазкой, которой как раз хватает на время эксплуатации. Если вы собираетесь её обновлять, то подумайте, стоит ли это делать. Но в любом случае это возможно.

Чем смазывать выжимной подшипник

Внешний вид выжимного подшипника

Исходя из вышеизложенного материала, мы узнали, что выжимной подшипник одет на первичный вал коробки передач. Это значит, что при замене придётся снимать и её. И тут сразу возникнет вопрос: «Можно ли смазать выжимной, не демонтируя коробки?»

Чем смазывать выжимной подшипник

Выжимной подшипник в коробке передач

К сожалению, сделать это, когда он установлен на автомобиле невозможно. Мало того, вы к нему даже не подлезете, поскольку будет мешать, так называемый, чехол или колокол сцепления. Поэтому, чтобы смазать выжимной, нужно сначала снять коробку и не придумывать велосипед. Тогда опять возникает вопрос. Зачем его вообще смазывать, если для этого приходится разбирать половину трансмиссии? Проще сразу уже купить новый, поставить и не морочить себе голову. Так в основном большинство водителей и делают, более того, так настоятельно рекомендуется делать! Но, если вам это нужно принципиально либо по каким-либо другим причинам, то можете снять старый выжимной и смазать его.

Прежде чем смазывать выжимной, до него нужно ещё добраться. Как вы поняли, находится он далеко не в самом доступном месте, поэтому придётся поморочить голову, чтобы его снять. Но перед этим убедитесь, нужно ли это делать. Если при выжатой педали сцепления вы не слышите постороннего шума, то и лезть туда нечего. Ну а если проблема серьёзная, то всё-таки нужно проверить. Для этого подготавливаем инструмент и начинаем процесс разборки.

Чем смазывать выжимной подшипник

Снимать все узлы нужно внимательно и аккуратно, чтобы не повредить себя и не сломать другие важные механизмы. Собирать лучше всё в обратном порядке, ничего не путая.

Подробнее про снятие выжимного подшипника можете посмотреть в видео:

Итак, настал вопрос о том, какой же смазкой нужно пользоваться. По этому поводу мнения у всех расходятся и никто к единому решению не приходит. Сразу стоит сказать, что свежо купленный подшипник в этой процедуре не нуждается, поскольку у него уже есть своя заводская порция смазочного материала. Но, если вы сняли уже работавший выжимной, и он до сих пор целый, то это актуальная тема.

Обратившись к литературе, можно найти основные виды смазок, которые использовались ранее. Это солидол и нигрол . Последний также заливается в задний мост автомобиля. Так вот, два этих вещества, в принципе, подойдут для выжимного подшипника. Тем не менее, со временем придумали более усовершенствованные виды смазочных материалов, которые лучше справляются со своей задачей. Можно использовать молибденовую или графитовую смазки . Хотя последнюю необязательно, поскольку большого нагрева подшипник не испытывает.

Чем смазывать выжимной подшипник

Для смазывания выжимного подшипника подойдет почти любая густая синтетическая смазка

В настоящее время существует очень много видов густых смазок, предназначенных для самых разных целей. Практически все они подходят для нашей ситуации. Взять, к примеру, Castrol . Если вы всё же вдруг потеряетесь при покупке, то можете спросить у продавца, который подберёт вам нужный товар. Самое главное,чтобы это была синтетическая смазка. В ином случае она долго не прослужит и начнёт коксоваться, то есть сворачиваться в небольшие кусочки.

Как смазать выжимной подшипник

После того как вы сняли КПП и добрались до выжимного, стоит сразу обратить внимание на его состояние. Ушки, в которые упирается вилка должны быть целыми — не погнутыми и без трещин. Ну и, конечно, проверьте сам подшипник на наличие люфта. Если таков имеется, можно без лишних вопросов выбрасывать его и идти за новым в магазин автомобильных запчастей. Но, если, к удивлению, биения не будет, то возможность восстановления ещё есть. Достаточно его просто хорошо смазать.

Учтите, что подшипник не разбирается, поэтому смазку придётся пропихивать только в те зазоры, которые оставили уплотнительные металлические кольца. Сделать это можно разными вариантами, уже есть пару вариантов этого дела. Объективно их можно разделить на два основных способа.

Чем смазывать выжимной подшипникМногие водители сталкиваются с вопросом, как смазать выжимной подшипник не снимая коробки. Возникает эта потребность при эксплуатации машины в тяжелых условиях. Если часто приходится ездить по снегу и воде, смазка из выжимного подшипника вымывается. Он начинает «визжать» и постепенно разрушается. В итоге сцепление в один прекрасный момент может отказать.

Чтобы избежать такого поворота событий необходимо при первых проявлениях нехватки смазки обновить ее. Признаками этого может являться периодический вой подшипника. Если он длится, не переставая, то, скорее всего, придется покупать новый выжимной.

Смазка прямо на машине

Как смазать выжимной подшипник не снимая коробки, интересует каждого водителя, столкнувшегося с такой необходимостью. Проблема в том, что из-за особенностей строения подшипника смазать его достаточно сложно. В нем не предусмотрено никаких технологических отверстий для пополнения количества смазки. Некоторые неопытные автолюбители пытаются решить эту проблему, просверлив в колоколе отверстие и накачивая туда смазку. Так вы от проблемы не избавитесь, а добавить себе новую вполне можете.

Невозможность смазки обусловлена самой конструкцией выжимного подшипника. Как правило, на большинстве современных автомобилей они роликовые, неразборные. По задумке инженеров смазываются они один раз на весь период эксплуатации. Хотя существуют методы по смазке таких изделий, но об этом потом.

Выжимной крепится на вал совместно со сцеплением. Он постоянно испытывает нагрузки со стороны двигателя. Многие люди считают, что он крутится постоянно, но на деле это не так. Крутится вместе с валом подшипник, лишь в момент выжатого сцепления. Поэтому долгое удержание педали сказывается отрицательно на состоянии выжимного подшипника.

Чем смазывать выжимной подшипник

Снятие подшипника

Как стало понятно из прошлого раздела, без снятия коробки добраться до подшипника, не получиться. Поэтому снимаем коробку. В зависимости от модели возможно перед этим придется открутить кардан (задний и полный привод). Будьте осторожны со шрусами. Если они вывалятся из коробки, придется ее центровать. После этого снимите рычаг привода сцепления, одним концом он как раз крепится к выжимному.

После этого проверяется состояние подшипника. Для этого его достаточно покрутить. В рабочем состоянии он должен без проблем крутиться. Если он не крутится или на нем имеются трещины, то следует поставить новый. Работоспособный подшипник снимается и смазывается. После все собирается в обратной последовательности.

Чем смазывать выжимной подшипник

Смазка

Существует несколько способов смазки выжимных подшипников. Каждый из этих методов можно использовать для смазывания и других подшипников подобного типа. Перед работой удалите остатки смазки , после чего просушите деталь.

Самым простым с виду является варка подшипника. Но это только на первый взгляд. На практике, можно угробить деталь. Причем безвозвратно. Поэтому используя такой способ, будьте предельно осторожны. Для исполнения вам потребуется:

  • Подшипник;
  • Литол;
  • Консервная банка;
  • Термометр;
  • Последний можно заменить пальцем, но тогда риск неудачи возрастет.

Берется банка, в нее кладут литол. В принципе можно использовать любую похожую смазку. Главное, не берите графитку, такая смазка только ускорит выход детали из строя. В банку укладывают подшипник и начинают ее нагрев. Главное не использовать открытый огонь. Лучше всего для разогрева использовать водяную баню. Постепенно нагреваем смазку до 70°C, вот для этого и понадобится градусник. По сути, это состояние горячей воды и самые отчаянные могут вместо термометра воспользоваться пальцем.

Чем смазывать выжимной подшипник

Следите за температурой очень внимательно. Если она окажется выше, то есть риск разрушения пластиковых элементов. Догнав до такой температуры, аккуратно пошевелите подшипник. К этому моменту смазка должна быть жидкой. После этого прекратите нагревать банку. Смазка став жидкой затечет внутрь подшипника и, застыв, останется там.

Для другого способа понадобится шприц и тиски . Шприц можно взять медицинский (самый большой). Смазка немного подогревается и с помощью шприца помещается внутрь подшипника, который предварительно зажимается в тиски. Способ надежный, сломать что-либо не получится. Недостаток – он затратен по времени.

Самым опасным является полная разборка. Для этого необходимо выпрессовать подшипник. После чего он смазывается, разрабатывается. Дальше деталь запрессовывается обратно. Недостатком является высокий риск повреждения подшипника.

Заключение

Смазывать выжимной подшипник необходимо. Это продлит его срок службы, а вас убережет от незапланированных трат на ремонт сцепления. Ответа на вопрос как смазать выжимной подшипник не снимая коробки, не существует. Прямо на машине сделать это не получится. Даже снятый с автомобиля выжимной смазать довольно сложно.

Лично я считаю, что обязательно нужно смазывать все подшипники перед установкой в машину. Качество китайских, заполонивших рынок зап. частей оставляет желать лучшего, а смазки там горошек (может так надо? я так не считаю), почти то же можно сказать об отечественных запчастях. А еще мы катаемся на Ниве. Значит, броды, тяжёлые нагрузки, повышенные температуры, повышенные обороты.

Смазка выжимного (и не только) подшипника

Есть несколько способов.

1 способ. «Варка подшипника».

Нужно:
— железная консервная банка;
— Литол (Или альтернативная смазка, см. ниже);
— сам подшипник;
— градусник (можно использовать палец;).

Берем чистую консервную банку. Кладем Литол, кладем подшипник. Ставим на медленный огонь, нагреваем смазку до состояния воды, примерно 60-70 о, не больше, иначе может расплавиться пластмассовая обойма подшипника. Дождавшись растворения смазки, покручиваем слегка подшипник. Убираем банку с огня, даем остыть ВМЕСТЕ с подшипником. Должно получится, что смазка растворится и затечет через щели, наполнив его и загустев.

Предварительно желательно промыть подшипник WD-40 от старой смазки, и удалить WD-40.

Можно использовать импортные смазки. Их достоинства: хуже вымываютсярастворяются водой, выше температура кипения, при высоких температурах и оборотах медленнее разбрызгивается из подшипника и многое др.. Минус — не получается смазывать первым способом. Теряют свои свойства при состоянии вода (80-100 о) оно и понятно:).

Способ опасен повреждением пластмассовой обоймы, повреждением сальников.

2 способ. Смазка через щели с помощью шприца.

Нужно:
— шприц медицинский, самый большой;
— дрель;
— сверло (сверлить ничего не будем);
— смазка;
— кусок 2хстороннего скотча;
— сам подшипник;
— тиски.

Можно попробовать продавливать шприцом через иглу теплую смазку в щели подшипника. Но это долго и несущественно.

Зажимаем выжимной в тиски. Наполняем шприц теплой смазкой. Настоятельно рекомендую использовать импортную. Я пользую смазку фирмы Valvoline. Вставляем в дрель сверло (можно даже карандаш!), наматываем на него 2хсторонний скотч. Теперь раскручиваем дрелью (двухсторонний скотч к крутящейся части подшипника) и шприцом прям в щель вдавливаем смазку. Крутящий момент засасывает смазку внутрь. Излишки
собираем и повторяем процедуру (3-6 раз). За один заход у меня входило 3 мл смазки:).

И наконец, я увидел желаемый результат, смазка поползла с нижней, обратной стороны.

Чем смазывать выжимной подшипник

У меня выжимной фирмы SCT у него форма иная. Заталкивать было несложно.

Предварительно желательно промыть подшипник WD-40 от старой смазки и удалить WD-40. Не думаю, что если с умом сделать, можно что-то сломать.

3 способ. Разборка.

Выжимной подшипник — это сам подшипник и ножка. Выпресовываем ножку из обоймы, запоминая положение. Снимаем защитные манжеты с подшипника, смазываем от души, разрабатываем. Собираем в последовательности, обратной разборке;)

Способ опасен повреждением подшипников, манжет, сальников.

Еще куча способов. Эти основные. Столько слов про смазку подшипников. Спасибо за внимание.

Главная функция сцепления заключается прежде всего в том, чтобы плавно отсоединять трансмиссию и двигатель. Сцепление в обязательном порядке должно выдерживать напряжение, которое превышает максимальный момент (крутящий) в двигателе. Здесь просто непременным долгом любого сцепления считается:

  • защита от возможной перегрузки;
  • прерывание силовых потоков между коробкой и двигателем передачи в процессе остановки;
  • размыкание силовых потоков в случае переключения передачи;
  • плановое подсоединение массы автомобиля к рабочему двигателю;
  • гашение колебаний

Для долгой и бесперебойной работы сцепления, его узлы необходимо обслуживать. Это относится и к сцепления, смазка которого является неотъемлемым условием нормальной работы сцепления.

На самом деле, смазка подшипников осуществляет целый ряд важных функций, среди которых особенно следует выделить следующие:

  1. Препятствует проникновению внутрь подшипника посторонних тел — пыли, песка и прочих загрязнений
  2. Препятствует коррозии металла
  3. Благоприятно способствует охлаждению внутренней среды
  4. Ощутимо снижает коэффициент трения между целой поверхностью качания, которые способны возникнуть в случае их даже частичной деформации под серьезной нагрузкой, деформирования в ходе работы самого подшипника
  5. Между основными рабочими поверхностями оно образует тонкую масляную пленку, снижающую трение тел качения о кольца или сепаратор, тем самым увеличивая возможный срок эксплуатации самого подшипника, а также помогает снизить уровень шума в процессе движения.

Для того, чтобы ваш автомобиль работал без каких-либо проблем, рекомендуется очень ответственно отнестись к подбору наиболее качественной и надежной смазки выжимного подшипника сцепления. От смазки для выжимного подшипника сцепления на самом деле зависит очень многое и именно по этой причине, следует предварительно проконсультироваться с опытным специалистом, который сможет подобрать для вашего автомобиля наиболее подходящий вариант — как по цене, так и по своим техническим показателям.

Чем смазывать выжимной подшипник

Смазка для выжимного подшипника

На самом деле, следует обязательно учитывать еще и тот момент, что сцепления представляет собой достаточно трудоемкий процесс, который требует последовательности, внимательности, аккуратности и так далее. Поэтому если нет опыта в осуществлении данной деятельности, лучше сразу обратиться за помощью к высококвалифицированным специалистам. Кстати, выжимной подшипник является одним из самых ответственных, но в это же время, наиболее «хрупких» звеньев в системе сцепления, который расположен на основной муфте для разъединения двигателя и трансмиссии. Самая главная причина, из-за которой происходит его преждевременный выход из строя – это низкое качество и неправильное применение смазочных материалов. Неправильная смазка узла приводит к быстрому износу и, как следствие, появлению всевозможных посторонних шумов, постоянного полномерного гула. Сложность полноценного доступа к имеющемуся подшипнику помимо этого предъявляет значительные повышенные требования к применяемым для его полноценного обслуживания смазкам — закладываемые смазочные материалы должны иметь увеличенный срок эксплуатации, а также сохранять собственные рабочие свойства в самом широком диапазоне возможных температур (начиная от самых низких, заканчивая очень высокими). Помимо этого, смазка для выжимного подшипника сцепления обязательно должна максимально эффективно работать даже при повышенной скорости вращения. Для иномарок и редких автомобилей мы рекомендуем сразу обратиться в автосервис с хорошей репутацией, чтобы подбором смазки и выполнением работ занимались высококвалифицированные профессионалы.

Как работает сцепление вашего автомобиля — принцип работы. Сцепление из чего состоит

Сцепление — назначение и общее устройство

Сцепление служит для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения.

Сцепление состоит из нажимного (ведущего) диска, ведомого диска, выжимного подшипника и привода выключения.

Привод выключения сцепления может быть гидравлическим либо тросовым. В обоих случаях он предназначен для передачи усилия от педали сцепления к выжимному подшипнику.

Нажимной (ведущий) диск закреплен на маховике. Ведомый диск сцепления находится между нажимным диском и маховиком. Ведомый диск соединен с первичным валом коробки передач шлицевым зацеплением.

Как это все работает? При нажатии педали сцепления сначала ничего не происходит (выбирается свободный ход), затем выжимной подшипник начинает давить на лепестки диафрагменной пружины нажимного диска. В результате нажимной диск незначительно смещается в сторону от маховика. Ведомый диск перестает быть зажатым между маховиком и ведущим диском, начинает проскальзывать между ними. Вращение от коленчатого вала двигателя перестает передаваться на первичный (входной) вал коробки передач, и вал останавливается. Это позволяет водителю включить первую передачу в коробке передач. Что бы ни случилось, в любой ситуации наши специалисты по выездной техпомощи на дороге приедут и окажут необходимую помощь.

Теперь можно начинать движение. Из следующей главы можно будет узнать детальное описание устройства современного легкового автомобиля.

Для этого необходимо плавно отпустить педаль. Нажимной диск начнет прижиматься к ведущему, одновременно прижимая его к маховику. А в одной из следующих глав можно будет узнать краткий обзор систем управления автомобиля.

Сначала ведомый диск будет проскальзывать относительно ведущего, в этот момент первичный вал коробки передач начнет вращаться, но пока его частота вращения меньше частоты вращения коленчатого вала.

Это тот самый момент, когда автомобиль начинает движение с места.

По мере возрастания прижимной силы угловые скорости ведущего и ведомого дисков выравниваются.

По мере возрастания прижимной силы угловые скорости ведущего и ведомого дисков выравниваются.

Частота вращения первичного вала КП становится равной частоте вращения коленчатого вала. Автомобиль равномерно движется.

Если увеличить частоту вращения коленчатого вала (нажать педаль газа), частота вращения первичного вала КП также увеличиться. Автомобиль начнет двигаться быстрее.

Трос одним концом соединен с рычагом педали, а вторым — с рычагом вилки выключения сцепления. Нажатие педали сцепления вызывает перемещение троса в оболочке. В результате трос тянет рычаг, вилка поворачивается на оси и давит на выжимной подшипник. Выжимной подшипник передает это давление на лепестки диафрагменной пружины нажимного диска.

Гидравлический привод состоит из главного и рабочего цилиндров, соединенных трубопроводом. Рабочий цилиндр может быть установлен снаружи картера сцепления и воздействовать на вилку выключения сцепления или может быть установлен внутри картера, в сборе с выжимным подшипником.

При нажатии педали сцепления поршень в главном цилиндре давит на жидкость, находящуюся в трубопроводе. Это давление передается жидкостью на поршень рабочего цилиндра. Поршень смещается вместе со штоком и тем самым поворачивает вилку выключения сцепления. Противоположный конец вилки давит на выжимной подшипник, а подшипник — на диафрагменную пружину. Пружина отжимает нажимной диск и сцепление выключается.

В гидравлическом приводе выключения сцепления используется тормозная жидкость. Жидкость в гидропривод сцепления поступает либо из отдельного бачка, либо из бачка гидропривода тормозов, установленного на главном тормозном цилиндре. Более подробно классификация тормозных жидкостей и их основные свойства будут рассмотрены в описании гидропривода тормозной системы.

В процессе эксплуатации ведомый диск сцепления изнашивается, в результате уменьшается толщина его фрикционных накладок. Это приводит к изменению рабочего хода педали. Для компенсации износа диска требуется периодическая регулировка привода. На многих современных моделях это выполняется автоматически специальным устройством.

Если автоматического устройства нет, то регулировка выполняется вручную, при очередном техническом обслуживании. В случае тросового привода регулировка выполняется путем изменения длины троса.

Как работает сцепление автомобиля — принцип работы

Как работает сцепление вашего автомобиля

Доброго времени суток, уважаемые автомобилисты! Не факт, что кто-то из вас, когда-нибудь будет заниматься ремонтом сцепления своими руками. Сегодняшний автосервис и наличие у вас денежных знаков, позволяет произвести качественный ремонт сцепления силами автомастеров.

Но, именно для того, чтобы вы знали: как устроено и принцип работы сцепления автомобиля, выкладывается этот материал. Знали, и не позволили себя обмануть (а это не редкость сегодня, даже в солидных автосервисах), когда вам вместо, например, замены пружины в сцеплении, предложат поменять главный цилиндр сцепления.

Ну, а для тех, кому пытливый ум и мастеровые руки не дают покоя, информация о том, как работает сцепление, тем более пригодится во время его ремонта или обслуживания.

Классическое устройство сцепления автомобиля

Механизм сцепления автомобиля выполняет задачу по кратковременному отключению и подключению двигателя от трансмиссии во время переключения передач, и для передачи крутящего момента во время движения от двигателя на вал коробки переключения передач.

Для того, чтобы понять как работает сцепление в автомобиле, мы, естественно, должны иметь представление о том, из чего оно состоит.

Основные детали сцепления

  • ведомый диск – его задача: осуществлять плавное соединение маховика двигателя с ведущим валом коробки переключения передач. Соединение осуществляется посредством усилия, которое передается выключением привода на нажимной диск. Кроме этого, плавное переключение передач, при помощи ведомого диска, увеличивает срок службы шестерен коробки передач.
  • нажимной диск занят тем, что прижимает к маховику ведомый диск.
  • Кожух сцепления (корзина) – объединяет в себе все детали сцепления, и крепится к маховику.

Ремонт сцепления автомобиля

Принцип работы сцепления

Принцип действия сцепления с механическим приводом

В рабочем, включенном положении, когда педаль сцепления отпущена, ведомый диск находится в зажатом состоянии, между нажимным диском и маховиком. Передача крутящего момента на ведущий вал, происходит за счет сил трения на ведомый диск.

При нажатии на педаль сцепления, в корзине перемещается трос привода и происходит поворот рычага, относительно места крепления. В этот момент, свободный конец вилки давит на выжимной подшипник, который перемещаясь к маховику, давит на пластины, отодвигающие нажимной диск. В этот момент ведомый диск освобождается от усилия, которое прижимает его к маховику, и происходит отсоединение сцепления.

Водитель, беспрепятственно производит переключение передачи, и плавно отпуская педаль сцепления, вновь включает сцепление ведомого диска с маховиком. Сцепление включено.

Принцип работы сцепления с гидравлическим приводом

В гидравлическом приводе, уже исходя из названия, понятно то, что усилие от педали сцепления к самому механизму, передается жидкостью, которая находится в гидроцилиндрах привода и трубопроводах.

Устройство гидравлического сцепления немного отличается от механического. На шлицевом конце ведущего вала КПП, и стального кожуха, который прикреплен к маховику, устанавливается один ведомый диск.

Внутри кожуха располагается пружина с радиальными лепестками. Которые служат выжимными рычагами. Управляющая педаль подвешена к кронштейну кузова на оси. К самой педали при помощи шарнира подсоединен толкатель главного цилиндра. После выключения сцепления и переключения передачи, педаль отпускается, и пружина возвращает её в исходное включенное положение.

Вот, собственно, таким образом и происходит работа сцепления. Несложного механизма, без которого было бы сложно управлять автомобилем.

Успехов вам при управлении автомобилем.

Комплект сцепления: модификация имеет значение

Автомобиль без сцепления работать не может. Принцип работы данного устройства у различных марок автомобилей одинаков, но каждый комплект сцепления и каждое сцепление в сборе имеют свои особенности.

Комплект сцепления: модификация имеет значение

Узел сцепления

Сцепление в сборе (узел), состоящее из нажимного диска, выжимного подшипника, ведомого диска, вилки привода, системы привода и педали выключения, по своему устройству можно разделить на несколько видов:

  1. Многодисковое и однодисковое – по количеству ведомых дисков;
  2. Сухое и влажное – по среде работы;
  3. Гидравлическое, механическое и электрическое (АКПП) – по приводу в действие;
  4. С усилителем (ПГУ) и без.

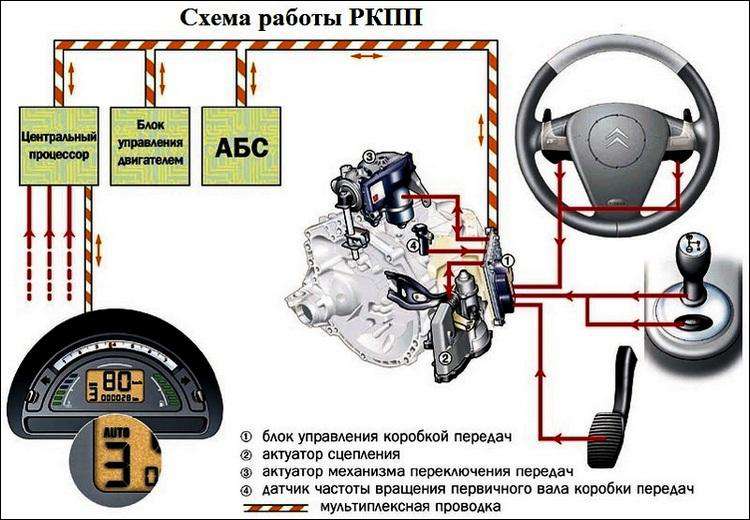

Роботизированная КПП (АКПП)

РКПП собрана по принципу механической коробки передач, но имеет свои особенности – два ведущих вала, каждый из которых имеет свое сцепление. Также в состав РКПП входит актуатор, предназначенный для передвижения синхронизаторов КПП. Таким образом, актуатор это гидравлический или электрический сервопривод.

Механическая система привода

Механический привод встречается в основном на легковых автомобилях с силовыми агрегатами малой мощности. Данный привод довольно дешев и прост в производстве и ремонте. Он включает в себя следующие конструктивные элементы:

  • Педаль;
  • Трос;
  • Вилка;
  • Картер;
  • Муфта;
  • Устройство регулирования;
  • Выжимной подшипник.

Главным в этой «коалиции» является тросик, который после нажатия на педаль, воздействует на рычажное устройство (вилка). В силу этого в действие приводится выжимной подшипник, и сцепление выключается. Можно купить данное сцепление в сборе или приобрести ремкомплект.

Гидравлическая система

Гидравлический привод более сложен в устройстве, поэтому лучше менять все сцепление в сборе, и имеет следующие элементы:

  • Вилка;
  • Педаль;
  • Муфта;
  • Рабочий и главный цилиндр;
  • Гидравлическая магистраль;
  • Картер;
  • Бачок для жидкости.

Внимание. Последние четыре элемента заменяют в приводе гибкий тросик сцепления, минимизируя возникновение неполадок (тросик подвержен износу и поломкам).

Главный цилиндр соединен с педальным злом штоком, с регулируемой конструкцией. Картер сцепления является местом расположения рабочего цилиндра, связанного штоком с рычажным механизмом. Данный комплект сцепления работает по принципу действия гидравлической тормозной системы.

Совет. Меняя сцепление в сборе, вы избежите возможных проблем в будущем. А выбирая модель не имеющую в составе тросик, вы можете быть спокойны за эксплуатацию трансмиссии. Если же нет возможности купить сцепление в сборе, можно временно реанимировать свой автомобиль ремкомплектами.

Специальные виды

Виды сцепления

На сегодняшний день помимо привычных для всех видов трансмиссии имеются и более редкие, такие как двойное и керамическое сцепление.

На спортивных и грузовых машинах используется керамическое сцепление, имеющее высокий коэффициент трения. Керамическое сцепление непригодно для использования на обычных автомобилях, так как ее резкое «схватывание» допустимо только при высоких нагрузках. Но при этом нагрузка на водителя практически не поступает, так как работу облегчает ПГУ.

На протяжении нескольких лет в производстве традиционных авто стали использовать и двойное сцепление. Стоит отметить, что на спортивных марках двойное сцепление в сборе успешно используется уже не один десяток лет. Принцип ее работы таков:

  • Одно отвечает за работу четных передач;
  • Второе – за работу нечетных;
  • Педаль отсутствует;
  • Отсутствует трос;
  • Имеется сцепная муфта;
  • Управление происходит с помощью гидравлики и сложной электроники.

Специалисты уже сейчас называют двойное сцепление трансмиссией будущего. А к такой особенности, как двойной выжим педали, автовладелец быстро привыкает.

Хотя в комплект сцепления могут входить различные составляющие, основные элементы остаются схожими.

  • Нажимной диск является частью самого главного элемента узла – корзины, включающей в себя кожух и диафрагменную пружину. Именно за счет него происходит соединение маховика и ведомого диска. Нажимной диск и кожух соединены пластичными пружинами, играющими возвратную роль при выключении сцепления и называющимися тангенциальными.
  • Фрикционные накладки могут быть изготовлены из керамики, кевларовых нитей и прочих материалов. Крепятся они, как и муфта, при помощи клепок.
  • Выжимной подшипник крепится не на вал, хотя и расположен на нем, а на кожух. Он приводит в действие вилку, которая в свою очередь нажимает на оправку подшипника.
  • Муфта служит для плавного разъединения и соединения выходного и входного вала. Именно муфта отвечает за передачу энергии без потерь.
  • Трос является неотъемлемой частью механической КПП. Педаль и трос соединяются между собой, оказывая воздействие на все устройство сцепления автомобиля.

Усилитель

ПГУ сцепления устанавливается обычно на тяжелой технике, в которой по-прежнему используется механический принцип работы трансмиссии, в состав которой входит трос сцепления. Основным принципом ее работы является наличие в системе сжатого воздуха. ПГУ сцепления при нажатии на педаль выдавливает не только тормозную жидкость, но и 8-10 атм. воздуха. Поэтому основной задачей ПГУ является облегчение жизни автовладельца.

Внимание. В силу больших нагрузок ПГУ может выйти из строя. Основным признаком поломки ПГУ, является подтекание жидкости. Если вами была замечена подобная проблема, то на это может быть несколько причин – бракованная ПГУ, неправильная регулировка или чрезмерные нагрузки. Стандартный комплект сцепления обычно не содержит гидроусилителя.

Покупая сцепление в сборе, вы не только экономите средства, но и выигрываете время до следующего ремонта главного узла трансмиссии. Сцепление в сборе является гарантом беззаботной езды на протяжении многих месяцев.

Сцепление Автомобиля, принцип работы, из чего состоит

Сцепление Автомобиля, принцип работы, из чего состоит

Чем смазывать выжимной подшипник

Всем доброго времени суток. Разобрались, что же такое двигатель. разобрались как правильно его мощь передавать на колеса. но непонятно одно. Как же соединен мотор с коробкой передач.

Герой поста сцепление. Если быть точнее то корзина сцепления.

Само по себе сцепление – это 2 диска покрытые специальным фрикционным материалом (обладающим высоким коэффициентом трения), сделанные из органического материала с добавление проволоки. Последняя, нужна для отвода тепла во время трения.

Давайте разберемся основные составляющие корзины сцепления:

Нажимной диск – это диск, который соприкасается с ведомым (когда педаль сцепления отпущена, сцепление включено) и отжимается (когда педаль нажата, выключено)

Первичный вал коробки передач – вал на который передается крутящий момент от двигателя через сцепление.

Вилка выключения сцепления .

Нажимаете на педаль сцепления, вилка разжимает диски, отпускаете – сжимает.

Вышеперечисленный вид относится к сухому виду сцепления.

Также существует сцепление, погруженное в жидкость (масло ), оно эффективно охлаждает диски от трения и оставляет их поверхность чистым.

Есть диски, которые состоят из керамики. Они обладают очень высоким коэффициентом трения. благодаря чему используется в грузовиках и спортивных автомобилях, где очень высокая нагрузка на сцепление. Но есть недостаток: эти два диска схватываются мгновенно, поэтому они не подходят для обычной городской езды.

Существует несколько типов привода выкл./вкл. сцепления:

  • Гидропривод (работает на масле)

Чем смазывать выжимной подшипник

Первый при нажатии на педаль, через главный цилиндр, толкает масло в рабочий цилиндр, тот в свою очередь, перемещаясь, толкает вилку, и диски разжимаются.

Второй более простой, все тоже самое, только без цилиндров и масла.

Как же продлить жизнь корзине сцепления?

Педаль сцепления следует отпускать плавно, но не на больших оборотах, так как в момент отрыва с места оно изнашивается больше всего.

Представьте крутиться вал и вам надо к нему еще один такого же размера вал на подшипнике подсоединить (чтобы вращался свободно). Если вы эти валы очень медленно будете соединять, то первый который крутился быстро начнет тереть подсоединяемый и оставит на нем след т.е. износится маленькая часть. А представьте, в день, по 1000 раз так делать, то через неделю он сотрется. Тоже самое с дисками.

Если же, наоборот, очень резко отпустить, удар получит, и двигатель и коробка, так как увеличится на них нагрузка. По законам физики ничего сразу не происходит. В жизни же это приведет к рывкам. Поэтому надо выбрать золотую серединку. когда подхват почувствовали нужно как можно плавнее и раньше отпустить его.

Еще один подводный камень .

Некоторые думают, что можно ездить выжимая сцепление или же притормаживают используя сцепление. Скажу, что этого делать нельзя. В самом приводе есть выжимной подшипник, который не рассчитан на постоянное свободное кручение. К нему добавляются лепестки корзины, которые во время нажатия педали принимают усилие пружин на себя. В нормальных условиях работы это занимает несколько секунд, а при нажатии и удерживании нагрузка в десятки раз увеличивается.

Это приводит к выходу из строя выжимного подшипника, пружин, лепестков.

На этом все берегите этот механизм, ездите аккуратно, ведь именно она, маленькая корзина, передают те самые 500 л. с. от двигателя к коробке, а далее на колеса.

Устройство сцепления автомобиля. Из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и для изменения величины крутящего момента и его направления. Расскажем про устройство сцепления автомобиля — из чего состоит и как работает.

Сцепление автомобиля предназначено для передачи крутящего момента от маховика коленчатого вала двигателя к первичному валу коробки передач. Сцепление позволяет водителю кратковременно прерывать передачу крутящего момента, как бы отделять двигатель от трансмиссии, а затем плавно их соединять.

Сцепление состоит из: привода и механизма сцепления.

устройство сцепления автомобиля

Привод выключения сцепления

Дальнейшее изучение автомобиля невозможно без понимания термина — привод. Попробуем с ним разобраться.

Когда в автомобиле надо передать усилие, допустим от водителя к некому механизму, то могут возникнуть проблемы. Для того чтобы автомобиль исправно работал, а водитель находился на своем месте, существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками будут являться «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.

Схема гидравлического привода выключения сцепления и механизма сцепления1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.Привод выключения сцепления (гидравлического типа) состоит из :

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе сцепления применяется . Перед тем как заливать ее в бачок привода, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе сцепления автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных автомобилях используется механический привод, где педаль сцепления связана с вилкой выключения с помощью металлического троса.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.

Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

Сцепление включено Как это сделать? Для этого надо всегда правильно отпускать педаль сцепления, только в три этапа.

На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.

На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.

На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Сцепление выключено Действия водителя по выключению и включению сцепления в течение поездки повторяются много раз. Однако, освоив работу с педалью сцепления в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля и комфортность пассажирам.

Также, будет полезно и методы их устранения.

Что такое сцепление автомобиля и как оно работает. Виды и описание сцеплений

После того, сак был построен и усовершенствован двигатель внутреннего сгорания, встал вопрос о передаче крутящего момента на ведущие колеса автомобиля. Так возникла необходимость создания механизмов трансмиссии автомобиля, главные из которых сцепление и коробка передач.

Гидромуфта Fluid Drive

Сразу же за двигателем размещается механизм сцепления. Необходимость фрикционного сцепления в автомобиле с двигателем внутреннего сгорания и коробкой передач диктуется невозможностью пуска такого двигателя под полной нагрузкой и, кроме того, наличие сцепления дает возможность после пуска двигателя, разобщенного с передаточным механизмом, плавно и достаточно мягко тронуться с места при его постепенном включении. Фрикционное сцепление служит также для разобщения двигателя и передаточного механизма при изменении скорости. На всех сцеплениях общепризнанным является наличие одной или нескольких удерживающих пружин. Для изменения скорости нажатием педали сцепление выключается, а после введения шестерен коробки передач в зацепление оно снова включается при отпускании педали.

Со времен первых автомобилей механизм сцепления прошел несколько стадий развития, причем в современных легковых автомобилях доминирует так называемый «сухой» тип однодискового сцепления. Но так было не всегда. На автомобилях начала века весьма широко были распространены механизмы конусного сцепления двух типов: с прямым и обратным конусом. Кок правило, прямой конус устанавливался в маховик двигателя, обод которого растачивался под углом 15° для образования наружного конуса, а к тому наружному конусу одной или несколькими пружинами цилиндрического типа прижимался внутренний конус. В обратном конусе наружная часть состояла из чугунного или стального кольцо, прикрепленного болтами к ободу маховика, в которое входил внутренний конус с конца маховика двигателя. Обратный конус был хорошо приспособлен для использования в двигателях с моноблочной отливкой цилиндров, так как являлся более компактным, а его пружины располагались между маховиком и конусом сцепления. Рабочие поверхности конусов оклеивались кожей. Чем больше был размер конуса, тем более жесткой была пружина, а следовательно, и белее трудоемкое включение сцепления, отнимающее больше энергии у водителя. Для замены кожаных прокладок сцепление приходилось разбирать, при этом пружина нередко выскакивала и могла поранить механика или водителя. Для того, чтобы избежать износа прокладок, их ежедневно смазывали жиром. В этой процедуре участвовали три человека: один нажимал педаль, другой вращал заводную рукоятку, а третий, сняв крышку люка в полу кузова, пробирался к механизму сцепления и наносил жир не накладки.

На смену конусным механизмам сцепления пришли сцепления с механическими дисками. Этот тип сцепления сыграл важную роль в развитии трансмиссии автомобиля, хотя и применяло довольно короткий промежуток времени. Это бы г первый тип многодискового сцепления с металлическими дисками, работающими в масле. Именно такой механизм заменил коническое сцепление на мошны а и дорогих автомобилях, так ка» большую мощность уже невозможно было передать посредством конического сцепления. Большинство многодисковых сцеплений имели конические диски из бронзы и стали, установленные попеременно. На них были V-образные канавки стороны которых образовывали угол в 35°. В таких механизмах сцепления в соприкосновение входили только стороны канавок, а остальные части дисков служили для отвода тепла. Во внутренних стенках канавок ближе к их вершине были отверстия, через которые свободно могло перетекать масло. Для такого сцепления было характерно некоторое расклинивающее действие, подобное происходящему и в конических сцеплениях, поэтому требовалось меньшее давление пружины, чем при сцеплении плоскими дисками того же числа и размеров для передачи той же мощности. Однако для получения достаточного зазора диски приходилось разводить но большее расстояние.

Коэффициент трения дисков, работающих в масле, значительно меньше, чем дисков, покрытых асбестовой тканью, и сухого металла. Поэтому для создания такого же давления пружины в многодисковом сцеплении, работающем в масле, требовалось значительно больше дисков, чем в многодисковом сцеплении с сухими дисками. В результате — больший момент инерции ведомой части, что делало затруднительным переключение скоростей. Однако наибольшее неудобство сцеплений с металлическими дисками, работающими » масле, заключалось во влиянии погоды на вязкость масло. Обычно использовалась смесь из 50% моторного масла и 50% керосина, но при температуре окружающего воздуха ниже 0 С эта смесь становилась настолько вязкой, что сцепление починало пробуксовывать. Качество смеси зависело как от количества масла, так и от его качества, а когда требовалось добавить масла, трудно было получить смесь нужного состава.

Чтобы избежать неудобств от пробуксовки при включениях, было разработано многодисковое сцепление с «сухими» дисками. Оно состояло из двух комплектов металлических дисков один ведущий, другой — ведомый. Один из этих комплектов, преимущественно ведомый, обшивался с обоих сторон асбестовой тканью. В этом типе сцепления рычаги включения не использовались, и давление пружины непосредственно приводили диски в соприкосновение. Одно время было принято устанавливать большее число дисков и держать давление на единицу поверхности очень низким, так как казалось, что это должно увеличить продолжительность срока службы фрикционной обшивки. Но при таком большом числе дисков наблюдалась склонность сцепления к пробуксовке, а после этого переключение шестерен в коробке передач оказывалось затруднительным, так как ведомые диски были достаточно тяжелыми. Поэтому использовавшиеся на автомобилях многодисковые сцепления имели относительно небольшое число дисков.

Постепенно количество дисков уменьшилось до одного или двух, и их стали снабжать накладками из специального, не требующего смазки фрикционного материала. Тем не менее, все перечисленные типы сцеплений не произвели такой революции в конструкции трансмиссии автомобиля, какая выпала не долю гидравлического сцепления или гидромуфты.

Все конструкции механических сцеплений оказались примитивными, так как они включались рывками, что неприятно сказывалось но пассажирах и механизмах автомобиля, о отсутствие рывков целиком зависело от квалификации водителя. Также механические сцепления иногда пробуксовывали или не включались вовсе.

В противоположность паровым и электрическим силовым агрегатам бензиновый двигатель не может развить высокий крутящий момент, необходимый для трогания автомобиля, на небольших оборотах. Паровой двигатель при трогании с места сразу развивает достаточный крутящий момент, чтобы сдвинуть с места, например, длинный железнодорожный состав и начать движение. Также и электродвигатель, например, стартер, развивает наибольший крутящий момент, когда вращается с наименьшим числом оборотов, бензиновый же двигатель но малых оборотах имеет незначительную мощность, поэтому, чтобы автомобиль тронулся с места, необходимо достичь 1000-2000 об/мин. Эти недостатки двигателя внутреннего сгорания может свести на нет эластичное жидкостное его соединение с ведущими колесами автомобиля, что и позволяет сделать гидромуфта или гидротрансформатор. Он был изобретен в Германии в 1907 году Фетингером и использовался на судах для снижения числа оборотов паровой турбины. А широкое распространение гидротрансформаторов на автомобилях началось вскоре после того, как такое сцепление, названное Fluid Drive, появилось на машинах Oldsmobile 1940 года.

Как же работает гидравлическое сцепление? Оно состоит как бы из двух чашек с перегородками. Чашки тщательно подогнаны друг к другу. Одна из них насажена на коленвал двигателя вместо моховика, другая — но первичный вал планетарной механической коробки передач. Чаши заполнены маслом. Когда двигатель работает на малых оборотах, вращается только ведущая чаша, связанная с двигателем. Сцепление частиц масло невелико, а в другой — ведомой чаше — масло остается неподвижным. Когда водитель увеличивает обороты двигателя, жидкость в ведущей чаше начинает увлекать за собой жидкость в ведомой. Между перегородками чаш образуются плотные масляные кольца, которые давят но перегородки ведомой чаши и заставляют ее вращаться вместе с ведущей. Это обеспечивает плавное трогание автомобиля с места. Однако все гидротрансформаторы запоздывают, и трогание автомобиля с место происходит с небольшим промежутком времени. Поэтому гидромуфты и автоматические коробки передач не нашли применении ни спортивных и гоночных автомобилях, где имеют значение даже сотые доли секунды. До и для квалифицированных водителей управление обычной коробкой передач с механическим сцеплением — удовольствие. Хотя гидромуфта упрощает управление автомобилем, ее конструкция достаточна сложно, как и производство, поэтому раньше гидромуфты использовались только на дорогих автомобилях, имеющих достаточный запас мощности. По мере совершенствования двигателей гидромуфты полупили распространение но средних и небольших автомобилях, о повсеместное применение автоматических сцеплений и коробок передач, вероятно, дело будущего.

Что такое корзина сцепления и как её правильно выбрать?

Корзина сцепления – это сложнейшая техническая деталь, без которой не обходится ни один автомобиль, будь ему 5 или 20 лет. Именно она вместе с трансмиссией выполняет функцию переключения передач в машине. Но, как это свойственно любому механизму, сцепление иногда выходит из строя. Наилучшим вариантом ремонта послужит покупка нового изделия. Замена данной детали является очень длительным и трудоёмким процессом, который подвластен только квалифицированному механику. А вот с грамотным подбором данной запчасти сможет справиться каждый автомобилист, если, конечно, он будет знать все нюансы и критерии выбора.корзина сцепленияИз чего состоит корзина сцепления?

ВАЗ, ГАЗ, «Тойота», «Форд», «Мерседес» и многие другие автомобили мирового рынка имеют одинаковую конструкцию этой запчасти. Несмотря на то что все они отличаются по своей стоимости и техническим характеристикам, на всех марках устанавливается 2-дисковая система сцепления. Эти два диска зачастую покрыты специальным фрикционным материалом, который отличается своим повышенным коэффициентом трения (кстати, такой же материал устанавливается на поверхность всех тормозных колодок). Также в конструкции данной запчасти можно выделить наличие проволоки, которая выполняет функцию отвода горячего воздуха во время соприкасания и трения дисков. Нужно очень бережно обращаться с этим сложнейшим механизмом, ведь именно он передаёт все 100-300 лошадиных сил от двигателя до трансмиссии, а затем на колёса.

Для начала обратите внимание на вес и поверхность запчасти. Осмотрите предмет на наличие различных трещин, шероховатостей и других предметов деформации. Такая нелепая конструкция может привести к преждевременному выходу из строя всего механизма. Если корзина сцепления имеет неприятный запах, знайте, что фрикционный материал в ней выполнен некачественно, и от покупки такого изделия лучше воздержатся. Несмотря на одинаковую конструкцию и принцип работы, эту деталь различают по размерам, то есть для конкретной модели есть своя запчасть. И если вы думаете, что приобретённая вами корзина сцепления ВАЗ 2110 отлично подойдёт на «Волгу», вы глубоко ошибаетесь. Следующим критерием выбора является производитель. Здесь лучше всего ориентироваться на отзывы с автомобильных форумов, а также на рейтинг и саму репутацию фирмы. Далее следует обратить внимание на крутящий момент. корзина сцепления вазПомните, что он должен с точностью до единицы соответствовать рекомендациям производителя, в противном случае такая корзина сцепления не прослужит вам и 100 километров. Важным моментом также являются пружины, которые не должны «ездить» по всей поверхности – все они должны быть намертво закреплены в диске. Избегайте изделий с каплями машинного масла на поверхности.

корзина сцепления ваз 2110

Полезный совет новичкам

Если вы ещё не совсем разбираетесь в автоделе, лучше до покупки полностью ознакомиться со всеми характеристиками и особенностями, которыми обладает корзина сцепления. Если вы будете знать всё об этой запчасти, вас никогда не обманут недобросовестные продавцы (как это часто бывает на рынках), предлагающие бракованный товар.

Источник Источник http://artreg.ru/chem-smazyvat-vyzhimnoi-podshipnik-smazka-dlya-vyzhimnogo-podshipnika.html
Источник http://starimpex.ru/raznoe/sceplenie-iz-chego-sostoit.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
