Гидромеханическая трансмиссия – что это такое

Гидромеханическая трансмиссия – что это такое

Содержание

Гидромеханическая трансмиссия – что это такое

изображение Гидромеханическая трансмиссия – что это такое

Что представляет собой гидромеханическая трансмиссия

Гидромеханическая трансмиссия представляет собой комплекс узлов и механизмов, который соединяет двигатель внутреннего сгорания транспортного средства с его ведущими колесами. К тому же такое устройство может применяться для сопряжения мотора и рабочего органа станка.

Конструкция стандартной механической трансмиссии

В большинстве случаев трансмиссия используется для передачи крутящего момента от силового агрегата к рабочим органам. Дополнительно это устройство помогает изменять тяговые усилия, скоростной режим и направление движения транспортного средства.
Конструктивная система трансмиссии достаточно сложная. В нее входят такие элементы, как:

  1. Сцепление. Оно представляет собой специальный механизм, работа которого основана на силе трения и скольжения. Он используется для передачи крутящего момента, плавного изменения передач и некоторых других функций.
  2. Коробка передач. Этот агрегат, основное предназначение которого заключается в изменении частоты и крутящего момента на ведущих колесах, используется во всех без исключения транспортных средствах.
  3. Раздаточная коробка. Она позволяет распределять крутящий момент от ДВС на несколько механизмов посредством использования привода.
  4. Коробка отбора мощности. Эта система используются для привода имеющихся в машине органов оборудования, что установление на шасси. Для этого применяется карданный вал и гидравлический насос.
  5. Главная передача. Его основная функция – увязка мощностных характеристик используемого ДВС с конструкцией автомобиля.
  6. Дифференциал. Этот механизм используется для передачи мощностей. Это происходит посредством того, что он делит единый поток на два дифференциально связанных друг с другом потоки. К тому же он может выполнять аналогичную работу в обратном порядке.
  7. Карданная передача. Ее основное предназначение – передача крутящего момента между валами, что пересекаются.

Дополнительно в состав трансмиссии может входить много других элементов. Это напрямую зависит от того, на каком конкретном транспортном средстве используется данный механизм. К дополнительным агрегатам относятся такие системы, как шарнир равных угловых скоростей, главный фрикцион, входной редуктор, механизм поворота и т.д.

картинка Гидромеханическая трансмиссия – что это такое

Особенности гидромеханического агрегата

В автомобилях по всему миру большое количество лет использовалась механическая трансмиссия. Для того чтобы ею пользоваться, водителям постоянно приходилось выполнять следующие действия:

  • отключение ДВС транспортного средства на момент переключения;
  • перемещение рычага КПП в нужное положение;
  • возвращение связи ДВС с колесами.

Со временем ситуация немного изменилась, так как инженеры разработали систему гидромеханической трансмиссии. Она существенно облегчает процесс управления автомобилем, так как не требуется от водителя переключения передач самостоятельно. Вместо него это делают специальные автоматические устройства.

Гидромеханическая трансмиссия требует от автомобилиста пользоваться лишь тремя элементами, такими как:

  • педаль газа;
  • педаль тормоза;
  • селектор коробки передач.

Для того чтобы тронуться с места, человеку за рулем необходимо выжать педаль тормоза, переместить селектор в положение D (Drive), отпустить педаль тормоза и начать движение. В дальнейшем между передачами АКПП самостоятельно будет осуществлять регулировку посредством анализа скорости ТС, положении педали газа, оборотов ДВС и многих других факторов.

Таким образом, конструкция гидромеханической трансмиссии имеет определенные изменения. В данный механизм входят такие элементы, как:

  1. Гидротрансформатор. Он работает таким же образом, как и муфта сцепления – передает вращение от работающего силового агрегата на АКПП.
  2. ЭБУ, то есть электронный блок управления. Он принимает информацию от контрольных датчиков, анализирует ее и принимает решение о необходимости изменения передачи в автоматическом режиме.
  3. Фрикционные элементы. Они применяются для того чтобы осуществлять переключение передачи в нужный момент. Отличительной особенностью этих дисков является то, что они постоянно находятся в масляной пропитке. Вследствие этого данные элементы обладают длительным сроком эксплуатации, почти не изнашиваясь во время работы.
  4. Насос. Его основное предназначение заключается в создании давления масла.
  5. Пружины и каналы. Они используются в гидромеханической системе для взаимодействия всех остальных конструктивных деталей в ней.
  6. Механическая коробка. Как и в стандартной КПП, данный механизм обязательно присутствует В АКПП, являясь ее основой.

Таким образом, в настоящее время вследствие большей удобности гидромеханической трансмиссии, она обретает все большую популярность по всему миру.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Одним из элементов системы управления автомобилем является гидромеханическая трансмиссия. Благодаря ей водитель может переключать передачи плавно и без рывков. Гидромеханическая коробка передач — что это такое? Давайте разберемся.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Гидромеханическая коробка передач

Роль АКПП с гидромеханическим управлением

Для автомобиля и подобного ему транспортного средства трансмиссией является узел, который передает от двигателей к колесам крутящий момент. Так это выглядит в автомобилях со сцеплением, но их постепенно вытесняют с рынка АКПП.

«Автоматы» сегодня ставят все чаще. В них не предусмотрено сцепления, а передачи переключаются автоматически. Гидромеханика помогает облегчить задачу смены передач во время движения.

В классических коробках при управлении автомобилем выполняются следующие процессы:

  • отключение трансмиссии от двигателя в момент смены передач;
  • при изменении дорожных условий изменение величины крутящего момента.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Корпус гидротрансформатора вращается вместе с насосным колесом. Турбина с корпусом не связана (за исключением периода блокировки ГТ) – она соединена с валом коробки.

Реактор при этом закреплен через обгонную муфту – она не дает ему проворачиваться под напором потока, когда разница в скорости вращения насосного и турбинного колес велика, но позволяет вращаться вместе с ними в одном направлении, когда автомобиль движется с постоянной скоростью и проскальзывание ГТ минимально. Так удается поднять КПД коробки.

Для выполнения этих действий и необходима гидромеханическая АКПП. Она одновременно выполняет функции сцепления и трансмиссии. Эту коробку специально придумали для использования в городских условиях, где постоянно выжимать сцепление может быть проблематично из-за частых остановок в пробках. Управляется автомобиль с гидромеханикой при помощи педалей тормоза и газа.

Разновидности гидромеханики

В состав этой трансмиссии обязательно входит гидротрансформатор, составляющие системы управления и механическая коробка. Она может быть одной из нескольких систем:

  • многовальной;
  • двухвальной;
  • трехвальной;
  • планетарной.

Последняя разновидность коробки наиболее распространена. Она часто устанавливается на легковые автомобили, так как не имеет высокой металлоемкости. Она отличается меньшим шумом при работе, высоким сроком службы и компактностью.

Вальные механизмы можно встретить на грузовиках и автобусах. В них для переключения передач предусмотрены многодисковые муфты, которые помещены в масло.

Первая передача и задний ход включаются при помощи зубчатой муфты. Благодаря особому устройству вальных коробок переключение скоростей происходит за счет работы коленчатого вала.

Скорость движения при этом не снимается, крутящий момент и мощность не разрываются.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Основное назначение АКПП

Функции гидротрансформатора

Гидротрансформатор выполняет функции сцепления в современных АКПП. Благодаря этому узлу автомобиль двигается с места плавно, без рывков. Динамические нагрузки при этом снижаются, что помогает эксплуатировать двигатель в щадящем режиме, повышая его долговечность.

При применении гидротрансформатора части трансмиссии служат гораздо дольше. Водитель из-за снижения количества передач утомляется меньше.

Гидротрансформаторы рекомендуется применять на внедорожниках, так как с их помощью можно увеличить проходимость автомобиля в тяжелых условиях – по снегу или песку.

Важно! В России также стоит выбирать трансмиссии с этим узлом, так как в зимнее время специальная техника часто не успевает прочищать дороги. Благодаря гидротрансформатору создается устойчивая сила тяги с небольшой скоростью вращения ведущих колес, что повышает их сцепление с дорожным покрытием.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Устройство гидротрансформатора

Размещают гидротрансформатор между двигателем и механической частью коробки. Он представляет собой соединенные между собой диски с лопастями. Первым идет насосное колесо, которое является ведущим. Оно связывает двигатель и трансформатор. Турбинное является ведомым, оно контактирует с первичным валом.

За усиление крутящего момента отвечает реакторное. Турбины практически утопают в масле (погружены в него на три четверти). Их прикрывает корпус, защищающий от попадания в масло посторонних частиц. Во время работы турбины к насосному диску направляется усилие вращающего момента двигателя.

Одновременно на турбинный диск направляется под давлением поток масла. Его раскручивает реакторное колесо, располагающееся в центральной части. Возникшее усилие передается на вал КПП.

Работает гидротрансформатор за счет особой циркуляции масла, которое попадает в него с внешней части насосного диска, затем движется на турбинное колесо и возвращается через центральную часть этого узла. Завершается цикл циркуляции масла на насосном диске.

Замена крутящего момента в гидротрансформаторе происходит автоматически по мере возрастания нагрузки двигателя. Этот узел отправляет на коробку силу крутящего момента, где при помощи фрикционов происходит включение передач. Нужное передаточное число определяется трансформатором автоматически, в зависимости от его значения изменяется напор циркулирующего масла.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Гидротрансформатор акпп в разрезе

Планетарный механизм

В большинстве современных АКПП гидротрансформатор действует в паре с планетарной системой. Она занимается передачей крутящего момента к фрикционным муфтам. В самом простом варианте усилие направляется на центральную шестерню (солнечную).

Два дополнительных сателлита (вспомогательные шестерни) находятся в постоянной сцепке с центральной шестерней благодаря нанесенным на эти элементы зубчикам. Сателлиты не фиксируются, а свободно вращаются вокруг своих осей.

Механизм шестеренок находится внутри коронного колеса, которое в зависимости от включенной передачи фиксируется или приходит в движение. В момент фиксации коронной шестерни начинает двигаться ведомый вал (на него передается усилие). В противном случае сателлиты передают момент на коронную шестерню, оставляя ведомый вал в неподвижном состоянии.

Для переключения передач в планетарные АКПП устанавливаются фрикционные муфты. Каждая из них выглядит как несколько дисков, представляющих собой тонкие пластины из гладкого металла. Каждая пластинка покрыта специальным фрикционным составом, предотвращающим ее износ. На части их можно найти шлицы. Между муфтами расположены прокладки.

Прижимаются друг к другу они при помощи гидравлического поршня, функционирующего при подаче рабочей жидкости. При возрастании в нем давления фрикционы плотно смыкаются, становясь почти единым целым. После падения давления жидкости в гидравлическом поршне фрикционные диски возвращаются на место с помощью пружины.

Работа фрикционов тесно связана с функционированием тормозных и планетарных механизмов. На эти моменты передаются команды системы управления КПП и крутящий момент двигателя. Без их участия не производится торможение двигателем и запуск на буксире. Механический узел действует слаженно и четко.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Важно! В нейтральном положении выключаются фрикционы и тормозные механизмы. При разгоне и переключении передач фрикционы начинают действовать, а планетарные системы вращаются синхронно.

Электронная часть гидромеханической АКПП

Электронное управление необходимо для точности переключения передач в современных АКПП. Сейчас практически нельзя встретить трансмиссии, работа которых бы не поддерживалась электронными комплектующими. Они отвечают за:

  • Функционирование АКПП. В гидромеханике эта система состоит из регуляторов давления и насосов.
  • Сбор информации о действующей программе управления.
  • Выработку импульсов управления.
  • Исполнение команд при переключении передач.
  • За защиту двигателя и трансмиссии в случае опасной ситуации.
  • За ручное управление, за все операции отвечает блок, а управление происходит за счет рычага.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Электронная часть гидромеханической АКПП

Сильные и слабые стороны гидромеханики

Гидромеханическая коробка представляет собой последовательное соединение трансформатора, планетарного узла с фрикционами гидравлической системы управления. Ее основное достоинство – отсутствие необходимости водителю переключать передачи вручную.

Электроника делает это точно, благодаря чему отсутствует дискомфорт при движении, а двигатель не подвергается перегрузкам. Их отсутствие помогает сохранить его в целости на долгое время.

При начале движения передача мощности также происходит без прерывания и рывков, что делает гидромеханику более совершенной, превосходящей по своим характеристикам механические коробки передач. Не зря их используют не только в автомобилестроении, но и устанавливают на танки (в Америке и Германии).

Важно! Если вы выбираете автомобиль, на котором преимущественно будете двигаться по городу, то стоит выбирать именно гидромеханическую АКПП. С ее помощью у вас не возникнет неудобств при остановках в пробках или на светофорах.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Слабой частью такой АКПП является гидротрансформатор

Недостатком такого механизма является его высокая стоимость и техническая сложность. При переключении передач можно заметить потерю производительности за счет пробуксовки фрикционов и тормозных лент. Слабой частью такой АКПП является и гидротрансформатор, из-за которого теряется крутящий момент.

Несмотря на явные преимущества эффективность гидромеханики по результатам замеров составляет 86%, тогда как у обычной коробки она достигает 98%. Еще один недостаток – необходимость устанавливать системы подпитки охлаждения гидроагрегата.

Они занимают место под капотом, из-за чего моторно-трансмиссионный отсек имеет большие габариты. Также автомобили с установленной гидромеханикой нельзя завести путем толкания или перемещения его на тросе.

Для этой разновидности коробки, как и во всех автоматах, характерно отсутствие возможности регулировать потребление топлива. Описанный вариант гидромеханической АКПП является одним из самых примитивных.

Сегодня разрабатываются более совершенные трансмиссии, которые устанавливают на легковые автомобили, выпущенные в последние годы. Гидромеханикой рекомендуется пользоваться тем, кто недавно сел за руль. Для новичка она незаменима тем, что самостоятельно переключать передачи нет необходимости.

Гидромеханическая коробка передач. Устройство

Гидромеханическая коробка передач ⭐ состоит из:

  • гидротрансформатора;
  • механической коробки передач.

На легковых автомобилях наибольшее распространение получили гидромеханические коробки с планетарными механическими коробками. Их преимущества:

  • компактность конструкции;
  • меньшая металлоемкость и шумность;
  • больший срок службы.

К недостаткам относятся:

  • сложность;
  • высокая стоимость;
  • пониженный КПД.

Переключение передач в этих коробках производится при помощи фрикционных муфт и ленточных тормозных механизмов. При этом при включении одной передачи часть фрикционных муфт и ленточных тормозных механизмов пробуксовывает, что также снижает их КПД.

Гидротрансформатор

Гидротрансформатор представляет собой гидравли­ческий механизм, который размещен между двигателем и механической коробкой передач. Он состоит из трех колес с лопатками:

  • насосного (ведущего);
  • турбинного (ведомого);
  • реактора.

Насосное колесо 3 закреплено на маховике 1 двигателя и образует корпус гидротрансформатора, внутри которого размещены тур­бинное колесо 2, соединенное с первичным валом 5 коробки передач и реактор 4, установленный на роликовой муфте 6 свободного хода.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Внутренняя полость гидротрансформатора на 3/4 своего объема заполнена специальным маслом малой вязкости.

Рис. Гидротрансформатор:
а – общий вид; б – схема; 1 – маховик; 2 – турбинное колесо; 3 – насосное колесо; 4 – реактор; 5 – вал; 6 – муфта

Каждое колесо имеет наружный и внутренний торцы, между которыми располагаются профилированные лопасти, образующие каналы для протока жидкости. Все колеса гидротрансформатора максимально приближены друг к другу, а вытеснению жидкости препятствуют специальные уплотнения.

При работающем двигателе насосное, колесо вращается вместе с маховиком двигателя. Масло под действием центробежной силы поступает к наружной части насосного колеса, воздействует на лопатки турбинного колеса и приводит его во вращение.

Из турбинного колеса масло поступает в реактор, который обеспечивает плавный и безударный вход жидкости в насосное колесо и существенное увеличение крутящего момента.

Таким образом, масло циркулирует по замкнутому кругу и обеспечивается передача крутящего момента в гидротрансформаторе.

Характерной особенностью гидротрансформатора является увеличение крутящего момента при его передаче от двигателя к первичному валу коробки передач.

Наибольшее увеличение крутящего момента на турбинном колесе гидротрансформатора получается при трогании автомобиля с места, при этом коэффициент трансформации может составлять до 2,4. В этом случае реактор неподвижен так как заторможен муфтой свободного хода.

По мере разгона автомобиля увеличивается скорость вращения насосного и турбинного колес. При этом муфта свободного хода расклинивается и реактор начинает вращаться с увеличивающейся скоростью, оказывая все меньшее влияние на передаваемый крутящий момент.

После достижения реактором максимальной скорости вращения гидротрансформатор перестает изменять крутящий момент и переходит на режим работы гидромуфты. Таким образом, происходит плавный разгон автомобиля и бесступенчатое изменение крутящего момента.

Гидротрансформатор автоматически устанавливает необходимое передаточное число между коленчатым валом двигателя и к ведущими колесами автомобиля, Это обеспечивается следующим образом: с уменьшением скорости вращения ведущих колес автомобиля при возрастании сопротивления движению возрастает динамический напор жидкости от насоса на турбину, что приводит к росту крутящего момента на турбине, следовательно, на ведущих колесах автомобиля.

КПД гидротрансформатора определяет экономичность его работы. Максимальное значе­ние КПД гидротрансформатора может быть от 0,85 до 0,97, но обычно находится в диапазоне от 0,7 до 0,8. В комплексном гидротрансформаторе на режиме гидромуфты можно получить максимальное значение КПД до 0,97.

Изменение режимов работы гидротрансформатора происходит автоматически. Если увеличивать нагрузку на выходе из гидротрансформатора, то происходит уменьшение угловой скорости турбины, что приводит к увеличению коэффициента трансформации.

К сожалению, гидротрансформатор имеет малый диапазон передаточных чисел, не обеспечивает движения задним ходом, не разобщает двигатель от трансмиссии (необходима сложная система опорожнения проточных частей от рабочей жидкости). Поэтому за гидро­трансформатором устанавливают специальную планетарную коробку передач, которая компенсирует указанные недостатки.

Планетарная коробка передач

Планетарная коробка передач включает в себя планетарные механизмы. В простейшем планетарном механизме солнечная шестерня 6, закрепленная на ведущем валу 1, находится в зацеплении с шестернями-сателлитами 3, свободно установленными на своих осях.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Оси сателлитов закреплены на водиле 4, жестко соединенном с ведомым валом 5, а сами сателлиты находятся и зацеплении с коронной шестерней 2, имеющей внутренние зубья.

Рис. Планетарный механизм:
1 – ведущий вал; 2 – коронная шестерня; 3 – сателлиты; 4 – водило; 5 – ведомый вал; 6 – солнечная шестерня; 7 – тормоз

Передача крутящего момента с ведущего вала 1 на ведомый вал 5 возможна только при заторможенной коронной шестерне 2 при помощи ленточного тормоза 7 или многодискового «мокрого» сцепления.

В этом случае при вращении шестерни 6 сателлиты 3, перекатываясь по зубьям неподвижной шестерни 2, начнут вращаться вокруг своих осей и одновременно через водило 4 будут вращать ведомый вал 5.

При растормаживании шестерни 2 сателлиты 3, свободно перекатываясь по шестерне 6, будут вращать шестерню 2, а вал 5 будет оставаться неподвижным.

В автоматических коробках передач применяются фрикционные муфты сцепления. Фрикционная муфта сцепления со­стоит комплекта покрытых слоем фрикционного материала дисков, прижатых друг к другу через прокладки в виде тонких пластин из гладкого металла.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Рис. Фрикционная муфта сцепления автоматической коробки передач:
1 – канал подачи рабочей жидкости; 2 – поршень; 3 – кожух муфты; а – выключенное состояние; б – включенное состояние

При этом часть фрикционных дисков оснащены внутренними шлицами, часть – наружными. Прижимание дисков друг к другу обеспечивается гидравлическим поршнем 2, для выключения сцепления применяется возвратная пружина.

При подаче к поршню давления рабочей жидкости диски плотно прижимаются друг к другу, образуя одно целое. Как только давление снимается, возвратная пружина отводит поршень назад и диски выводятся из зацепления.

В качестве возвратных пружин могут использоваться винтовые, диафрагменные и гофрированные дисковые пружины.

Двухступенчатая гидромеханическая коробка передач

В качестве примера гидромеханических передач рассмотрим двухступенчатую гидромеханическую коробку передач. Она состоит из гидротрансформатора 1, механической планетарной коробки передач с многодисковым фрикционом 3 и двумя ленточными тормозными механизмами 2 и 4 и гидравлической системы управлениях кнопочным переключением передач.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Кнопки соответственно означают нейтральное положение, задний ход, первую передачу и движение с автоматическим переключением передач. В двухступенчатой механической коробке передач имеются два одинаковых планетарных механизма 5 и 6.

Рис. Гидромеханическая коробка передач:
1 – гидротрансформатор; 2,4 – тормозные механизмы; 3 – фрикцион; 5,6 – планетарные механизмы

В нейтральном положении фрикцион 3, а также тормозные механизмы 2 и 4 выключены. Трогание автомобиля с места происходит при включенной первой передаче. В этом случае масло под давлением поступает в цилиндр тормозного механизма 2, лента которого затягивается, и солнечная шестерня планетарного механизма 6 останавливается.

Если включена кнопка «Движение», то при разгоне автомобиля происходит автоматическое переключение на вторую передачу, что обеспечивается одновременным выключением тормозного механизма 2 и включением фрикциона 3. В этом случае планетарные механизмы 5 и 6 блокируются и вращаются как одно целое.

Для движения автомобиля задним ходом включается только тормозной механизм 4.

В настоящее время автоматические коробки передач имеют электронное управление, что позво­ляет гораздо точнее выдерживать заданные моменты переключения (с точностью до 1 % вместо прежних 6…8 %).

Появились дополнительные возможности: по характеру изменения скорости при данной нагрузке на дви­гатель компьютер может вычислить массу автомобиля и ввести соответствующие поправки в алгоритм переключения.

Электронное управление предоставило неограниченные возможности для само­диагностики, что позволило корректиро­вать процессы управления в зависимости от многих параметров (от температуры и вязкости жидкости до степени износа фрикционных элементов).

Система автоматического управления обычно состоит из следующих подсистем:

  • функционирования (гидравлические насосы, регуляторы давления)
  • измерительная, собирающая информацию о параметрах управления
  • управляющая, вырабатывающая управляющие сигналы
  • исполнительная, осуществляющая управление переключением передач, работой двигателя
  • подсистема ручного управления
  • подсистема автоматических защит, предотвращающая возникновение опасных ситуаций

Основными элементами электронной системы управления являются электронный блок и рычаг управления.

Акп с электронным управлением

В качестве примера современной Акп с электронным управлением рассмотрим шестиступенчатую коробку передач 09G японского концерна AISIN.

АКП состоит из гидротрансформатора, механической планетарной коробки передач с многодисковыми фрикционами и многодисковыми тормозными механизмами, гидравлической системы, систем охлаждения и смазки, электрической системы.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Рис. Разрез автоматической шестиступенчатой коробки передач 09G:
К– многодисковые муфты; В – многодисковые тормоза; S – солнечные шестерни; Р – сателлиты; РТ – водило; F – обгонная муфта; 1 – вал турбинного колеса; 2 – ведомая шестерня промежуточной передачи; 3 – жидкостный насос

Планетарные ряды объединены по схеме, разработанной Лепеллетье (Lepelletier). Крутящий момент двигателя подводится к одинарному планетарному ряду. Далее он направляется на сдвоенный планетарный ряд Равиньо (Ravigneaux).

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Рис. Двухредукторная планетарная система Лепеллетье:
а – обычный планетарный редуктор; б – планетарный редуктор Равиньо; 1 – вал турбинного колеса; Р1 – сателлит коронной шестерни Н1; Р2 – сателлит солнечной шестерни 2; Р3 – сателлит коронной шестерни 1; S1 ­­– солнечная шестерня 1; S2 — солнечная шестерня 2; S3 — солнечная шестерня 3; Н1 – коронная шестерня 1; Н2 – коронная шестерня 2

Управление одинарным планетарным рядом производится посредством многодисковых муфт K1 и K3 и многодискового тормоза B1. Число сателлитов в планетарных рядах выбирается в зависимости от передаваемого крутящего момента.

Сдвоенный планетарный ряд управляется посредством многодисковой муфты K2, многодискового тормоза B2 и обгонной муфты F.

В системе управления муфтами предусмотрены устройства динамической компенсации рабочего давления, которые делают работу муфт независящей от частоты вращения.

Муфты K1, K2 и K3 служат для подвода крутящего момента к планетарным рядам, а с помощью тормозов B1 и B2, а также обгонной муфты обеспечивается передача реактивных моментов на картер коробки передач.

Давление в рабочих цилиндрах муфт и тормозов изменяется посредством регулирующих клапанов.

Обгонная муфта F представляет собою механизм, который работает параллельно с тормозом.

Что такое гидромеханическая коробка передач и как она работает

Сцепление и коробка переключения передач – это традиционные узлы любого отечественного или зарубежного автомобиля. Трансмиссия является элементом, обеспечивающим поступление крутящего момента от силового агрегата к колесам.

Если раньше большинство транспортных средств оснащались механической коробкой, то сегодня все больше автолюбителей отдают предпочтение гидромеханической АКПП.

Отчасти это связано с тем, что управление машиной упрощается, поскольку педаль сцепление отсутствует, а переключение скоростей происходит автоматическим образом.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

АКПП в разрезе

Назначение комбинированной трансмиссии легкового авто

Образ жизни современных водителей существенно меняется и сегодня все больше требований предъявляются к созданию оптимальных комфортных условий во время вождения. Стандартные узлы автомобилей терпят существенные изменения, среди ярких примеров можно выделить комбинирование механической и гидравлической КП.

Если говорить о гидромеханической трансмиссии и что это такое, первым делом стоит понять, в чем ее предназначение. Главное отличие заключается в плавном изменении вращающего движения. Облегченное управление позволило отказаться от использования сцепления, поскольку комбинированная КП отвечает за все процессы.

При АКПП можно говорить о следующих ситуациях, касающихся управления авто:

  • Во время переключения скоростей трансмиссия отключается от силового агрегата.
  • Если дорожные условия меняются, величина вращающего момента также будет менять свое значение.

Использование АКПП на авто позволяет получить несколько неоспоримых преимущества. Помимо автоматизации переключения скоростей стоит отметить также повышение эксплуатационных характеристик силового агрегата и коробки и улучшение проходимости транспортного средства в условиях бездорожья.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Гидравлическая коробка автомат

Разновидности гидромеханики

Коробки автомат долгое время устанавливались исключительно на автомобили среднего класса и категории премиум. На сегодняшний день агрегат получил массовое использование и пользуется у автолюбителей все большей популярностью.

АКПП способны значительно повысить комфорт во время вождения, но стоит учесть, что такие узлы отличаются по разновидностям, каждая из которых имеет свои преимущества и недостатки.

Разобравшись в принципе работы гидромеханических коробках передачи, можно будет определиться с выбором, какой тип АКПП подходит конкретному водителю. Стоит упомянуть о следующих типах гидромеханических КП:

  • Гидромеханический автомат. Это одна из первых трансмиссий подобного рода, которая появилась как альтернатива «механике». Конструкция представляет собой комбинацию гидротрансформатора и планетарной КП. Наличие электронных компонентов позволяют значительно повысить функциональные особенности агрегата.
  • Вариаторная трансмиссия. Пользуется меньшей популярностью из-за того, что отсутствуют привычные фиксированные ступени. К преимуществам можно отнести максимальную плавность хода, а объясняется это как раз отсутствием смены передачей. Конструкция бесступенчатой трансмиссии выглядит следующим образом: для передачи крутящего используется привычный гидравлический преобразователь, а изменение крутящего момента происходит за счет изменения диаметра ведущего и ведомого шкива. Данные компоненты соединяются при помощи ремня и цепи, а изменение диаметра будет зависеть от скорости и нагрузки.
  • Роботизированная коробка. Массово начала использоваться около 20 лет назад. От механики отличий немного, имеется сцепление, но разница заключается в том, управление работой сцепления происходит в автоматическом режиме. К преимуществам «робота» можно отнести невысокую стоимость, динамичный разгон и экономию топлива. Что касается недостатков, главным является снижение уровня комфорта.
  • Преселективные коробки с двойным сцеплением. К таким относятся устройства DSG или Powershift. Агрегат можно отнести к роботизированным КП, но с более высокими техническими характеристиками. По конструкции напоминает привычную механику, но в этот раз инженеры использовали сразу два агрегата, помещенные в одну коробку.

Роботизированные агрегаты и АКПП – это устройства, цель которых заключается в упрощении взаимодействия водителя с трансмиссией.

Функции гидротрансформатора

Гидравлический трансформатор, по сути, являет собой усовершенствованную гидромуфту. Обычная муфта выполняет задачу простого вращения, то в случае АКПП добавляется увеличение крутящего положения. Агрегат выполняет несколько основных функций, одной из которых является демпфирующее действие во время вращательного движения.

При постоянной разнице скорости вращения возникают потери, поэтому происходит блокировка, в результате которой вращающий момент начинает передаваться через демпфирующие пружины. Блокировочная муфта выполняет еще одну полезную функцию, предотвращение повышения расхода топлива.

Говоря о функциях гидромеханической трансмиссии автомобиля, стоит отметить и некоторые негативные факторы.

Важно! При блокировке нередко наблюдается повышенное давление на важные компоненты мотора и трансмиссии.

Фрикционные компоненты могут изнашиваться быстрей, а в масло могут попадать частицы, образовавшиеся в результате трения.

В результате ходовые характеристики могут ухудшиться, а смена передачи перестанет быть плавной. Автовладельцам необходимо беречь коробку во время разгона или торможения.

Устройство гидротрансформатора

О том, что представляет устройство гидромеханической передачи, можно понять, изучив ее конструкцию. Главным узлами являются гидротрансформатор, механическая КП и механизмы управления. Гидротрансформатор – это главный компонент, а выполняет он практически ту же функцию, что и сцепление.

Изучив конструкцию данной детали, можно заметить, что она состоит из трех колес, имеющих специальную форму. Первое колесо – насосное, его назначение выполнять связь между гидравлическим узлом и силовым агрегатом. Второе кольцо – турбинное, оно образует связь с первичным валом коробки.

Третье колесо – реакторное, его функция состоит в усилении крутящего момента. Все три компонента закрыты посредством специального корпуса, внутренний объем которого на три четверти заполнен смазочным материалом.

От двигателя крутящий момент поступает на насосную часть, затем посредством вращательных движений направляет на турбинное колесо смазочный материал, в результате чего усилие передается на первичный вал.

По мере нагрузки гидротрансформатор в автоматическом режиме будет менять момент силы, который в свою очередь, передаваясь к механическим узлам, будет переключаться посредством фрикционных компонентов. Напор жидкости, проходящий от напорного диска к турбине, регулируется также в автоматическом режиме.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Устройство гидротрансформатора

Планетарная коробка передач

В автомате обычно используется планетарная коробка. Несмотря на ее простое устройство, крутящий момент регулируется нужным образом и направляется к солнечной шестерне. С планетарным механизмом сцеплены шестерни-сателлиты свободного вращения, на которых предусмотрено специальное водило для связи с валом.

Крутящий момент будет передаваться через водило в случае нахождения шестерни в заторможенном режиме, а если шестерня будет расторможено, то сателлиты начнут отправлять крутящий момент на нее. О том, как работает гидромеханическая коробка передач можно понять, изучив ее конструкцию.

Планетарная КП является одной из разновидностей комбинированной системы. Название узла связано с тем, что сателлиты вращаются вокруг центральной шестерни подобно планетам солнечной системы. Применение данных компонентов в автомате обусловлено простотой модификации передаточного отношения.

Для этого достаточно притормозить одну из деталей узла или соединить несколько элементов посредством фрикционной муфты.

Электронная часть гидромеханической АКПП

Современные автоматические коробки оснащаются электронным управлением, что позволяет выдерживать заданные моменты с более высокой точностью. Если в более старых устройствах речь шла о значении в 6-8%, то КП с электронным управлением выдерживают точность в 1%.

Появились новые возможности, исходя из скорости и нагрузки на мотор, компьютер может определить массу транспортного средства и ввести необходимые поправки. Главными компонентами электронной системы управления являются рычаг управления и электронный блок.

В данную систему также входят и определенные подсистемы, такие как:

  • Подсистема ручного управления.
  • Система, вырабатывающая управляемые сигналы.
  • Элементы функционирования.
  • Автоматическая защита.
  • Измерительные узлы.
  • Исполнительная система.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

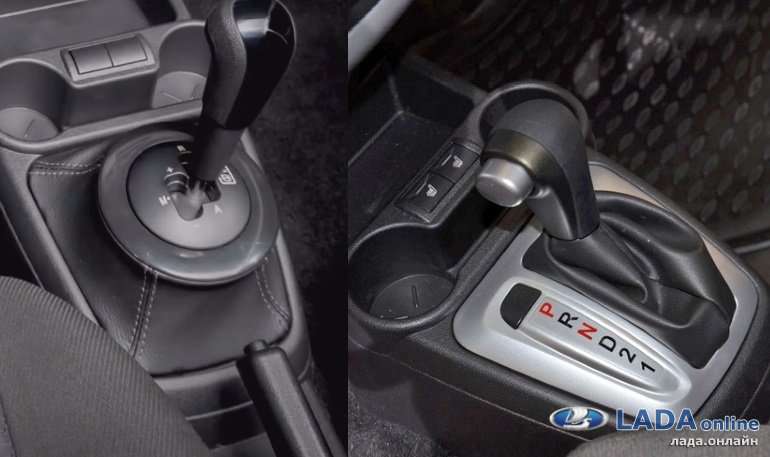

Внешний вид роботизированной КП

Плюсы и минусы гидромеханики

Автомобили, оснащенные АКПП, обеспечивают более безопасное и комфортное вождение, поскольку предоставляют возможность сконцентрироваться на дороге, не отвлекаясь на лишние действия. Особое преимущество получают начинающие водители, которым трудно использовать механику.

Важно! Если в автошколе ученик проходит обучение на авто с АКПП, он не сможет управлять транспортным средством с механической КП, так как в водительском удостоверении будет соответствующая пометка.

К преимуществам автоматизированной коробки можно отнести следующее:

  • Передачи не нужно переключать вручную;
  • Выполняется равномерная подача мощности. Авто, оснащенные АКПП, отличаются плавным ходом во время переключения скоростей.
  • В случае с механической КП могут возникнуть трудности с троганием, при резком опускании сцепления двигатель может заглохнуть. В транспортных средствах с «автоматом» данный процесс контролируется электронными компонентами.

У коробки-автомат имеются и свои недостатки, главный из которых – это дороговизна обслуживания. Стоит отметить и высокие требования к условиям эксплуатации. Еще одним минусом является отсутствие возможности завести авто с «толкача», при севшем аккумуляторе.

Гидромеханика – это выбор тех автовладельцев, которые не стеснены в финансовых средствах и не готовы пожертвовать своим комфортом. При грамотном управлении и уходе машина с «автоматом» более надежна и безопасна в управлении.

Гидромеханическая трансмиссия – что это такое

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Гидромеханическая трансмиссия представляет собой комплекс узлов и механизмов, который соединяет двигатель внутреннего сгорания транспортного средства с его ведущими колесами. К тому же такое устройство может применяться для сопряжения мотора и рабочего органа станка.

Конструкция стандартной механической трансмиссии

В большинстве случаев трансмиссия используется для передачи крутящего момента от силового агрегата к рабочим органам. Дополнительно это устройство помогает изменять тяговые усилия, скоростной режим и направление движения транспортного средства.
Конструктивная система трансмиссии достаточно сложная. В нее входят такие элементы, как:

  1. Сцепление. Оно представляет собой специальный механизм, работа которого основана на силе трения и скольжения. Он используется для передачи крутящего момента, плавного изменения передач и некоторых других функций.
  2. Коробка передач. Этот агрегат, основное предназначение которого заключается в изменении частоты и крутящего момента на ведущих колесах, используется во всех без исключения транспортных средствах.
  3. Раздаточная коробка. Она позволяет распределять крутящий момент от ДВС на несколько механизмов посредством использования привода.
  4. Коробка отбора мощности. Эта система используются для привода имеющихся в машине органов оборудования, что установление на шасси. Для этого применяется карданный вал и гидравлический насос.
  5. Главная передача. Его основная функция – увязка мощностных характеристик используемого ДВС с конструкцией автомобиля.
  6. Дифференциал. Этот механизм используется для передачи мощностей. Это происходит посредством того, что он делит единый поток на два дифференциально связанных друг с другом потоки. К тому же он может выполнять аналогичную работу в обратном порядке.
  7. Карданная передача. Ее основное предназначение – передача крутящего момента между валами, что пересекаются.

Дополнительно в состав трансмиссии может входить много других элементов. Это напрямую зависит от того, на каком конкретном транспортном средстве используется данный механизм. К дополнительным агрегатам относятся такие системы, как шарнир равных угловых скоростей, главный фрикцион, входной редуктор, механизм поворота и т.д.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Особенности гидромеханического агрегата

В автомобилях по всему миру большое количество лет использовалась механическая трансмиссия. Для того чтобы ею пользоваться, водителям постоянно приходилось выполнять следующие действия:

  • отключение ДВС транспортного средства на момент переключения;
  • перемещение рычага КПП в нужное положение;
  • возвращение связи ДВС с колесами.

Со временем ситуация немного изменилась, так как инженеры разработали систему гидромеханической трансмиссии. Она существенно облегчает процесс управления автомобилем, так как не требуется от водителя переключения передач самостоятельно. Вместо него это делают специальные автоматические устройства.

Гидромеханическая трансмиссия требует от автомобилиста пользоваться лишь тремя элементами, такими как:

  • педаль газа;
  • педаль тормоза;
  • селектор коробки передач.

Для того чтобы тронуться с места, человеку за рулем необходимо выжать педаль тормоза, переместить селектор в положение D (Drive), отпустить педаль тормоза и начать движение. В дальнейшем между передачами АКПП самостоятельно будет осуществлять регулировку посредством анализа скорости ТС, положении педали газа, оборотов ДВС и многих других факторов.

Таким образом, конструкция гидромеханической трансмиссии имеет определенные изменения. В данный механизм входят такие элементы, как:

  1. Гидротрансформатор. Он работает таким же образом, как и муфта сцепления – передает вращение от работающего силового агрегата на АКПП.
  2. ЭБУ, то есть электронный блок управления. Он принимает информацию от контрольных датчиков, анализирует ее и принимает решение о необходимости изменения передачи в автоматическом режиме.
  3. Фрикционные элементы. Они применяются для того чтобы осуществлять переключение передачи в нужный момент. Отличительной особенностью этих дисков является то, что они постоянно находятся в масляной пропитке. Вследствие этого данные элементы обладают длительным сроком эксплуатации, почти не изнашиваясь во время работы.
  4. Насос. Его основное предназначение заключается в создании давления масла.
  5. Пружины и каналы. Они используются в гидромеханической системе для взаимодействия всех остальных конструктивных деталей в ней.
  6. Механическая коробка. Как и в стандартной КПП, данный механизм обязательно присутствует В АКПП, являясь ее основой.

Таким образом, в настоящее время вследствие большей удобности гидромеханической трансмиссии, она обретает все большую популярность по всему миру.

25. Назначение, общее устройство и принцип работы гидромеханической коробки

переключения
передач.

Основным
неудобством при использовании механических
сту­пенчатых коробок передач является
то, что водителю для пере­ключения
передач постоянно приходится нажимать
на педаль сцеп­ления и перемещать
рычаг переключения передач.

Для устранения
таких неудобств и облегчения работы
водителя на легковых, грузовых автомобилях
и автобусах все более широкое применение
получают гидромеха­нические коробки
передач. Они выполняют одновременно
функ­ции сцепления и коробки передач
с автоматическим или полуав­томатическим
переключением передач.

При гидромеханической
коробке передач управление движением
автомобиля осуществля­ется педалью
подачи топлива и при необходимости
тормозной педалью.

Гидромеханическая
коробка передач состоит из
гидротрансфор­матора и механической
коробки передач. При этом механическая
коробка передач может быть двух-, трех-
или многовальной, а также планетарной.

Гидротрансформатор
представляет собой гидравли­ческий
механизм, который размещен между
двигателем и меха­нической коробкой
передач. Он состоит из трех колес с
лопатка­ми: насосного (ведущего),
турбинного (ведомого) и реактора.

Насосное
колесо 3
закреплено
на маховике 1
двигателя и образует корпус
гидротрансформатора, внутри которого
размещены тур­бинное колесо 2,
соединенное с первичным валом 5 коробки
пе­редач, и реактор 4,
установленный
на роликовой муфте 6
свободного
хода.

Внутренняя полость гидротрансформатора
на 3/4 своего объема заполнена специальным
маслом малой вязкости.

При
работающем двигателе насосное колесо
вращается вместе с маховиком двигателя.
Масло под действием центробежной силы
поступает к наружной части насосного
колеса, воздействует на лопатки турбинного
колеса и приводит его во вращение.

Из
тур­бинного колеса масло поступает
в реактор, который обеспечивает плавный
и безударный вход жидкости в насосное
колесо и суще­ственное увеличение
крутящего момента. Таким образом, масло
циркулирует по замкнутому кругу и
обеспечивается передача кру­тящего
момента в гидротрансформаторе.

Гидротрансформатор автоматически
устанавливает необходи­мое передаточное
число между коленчатым валом двигателя
и ведущими колесами автомобиля.

Это
обеспечивается следующим образом: с
уменьшением скорости вращения ведущих
колес авто­мобиля при возрастании
сопротивления движению возрастает
динамический напор жидкости от насоса
на турбину, что приво­дит к росту
крутящего момента на турбине и,
следовательно, на ведущих колесах
автомобиля.

Имея небольшие размеры и
массу, гидротрансформатор обес­печивает:
плавное трогание автомобиля с места и
отсутствие рывков; гашение крутильных
колебаний и снижение ударных нагрузок
в трансмиссии автомобиля, в результате
чего долговечность дви­гателя и
трансмиссии увеличиваются почти в два
раза; повышение проходимости автомобиля
в тяжелых дорожных условиях в результате
непрерывного подвода мощности и
крутя­щего момента к ведущим колесам
и достижения минимальной устойчивой
скорости движения (1,5 км/ч); легкость
управления автомобилем и повышение
безопасности движения благодаря меньшей
утомляемости водителя. Однако
гидротрансформатор имеет и недостатки:
более низкий КПД, чем у ступенчатых
коробок передач, вслед­ствие чего
несколько снижаются тягово-скоростные
свойства и топливная экономичность
автомобиля; сложную конструкцию и
высокую стоимость. Кроме того,
гидротрансформатор невозможно
использовать на автомобиле в качестве
самостоятельного (автономного) механиз­ма
вследствие небольшого диапазона передач.

Гидромеханическая трансмиссия – все ради комфорта

Традиционное устройство автомобиля включает в себя в качестве обязательного элемента его конструкции такие узлы, как сцепление и КПП. Однако меняющийся стиль и образ современной жизни, с уклоном в сторону обеспечения все большего комфорта, приводит к изменению этих традиционных узлов машины. Им на смену зачастую приходит гидромеханическая трансмиссия.

Трансмиссия? А это что такое и зачем?

Для автомобиля трансмиссией будет всё, что обеспечивает поступление крутящего момента к колёсам от двигателя, в том числе КПП и сцепление. В классическом транспортом средстве это было именно так.

Но, как уже отмечалось выше, в современных легковых автомобилях им на смену приходит АККП. В этом случае управление машиной значительно упрощается – не надо пользоваться сцеплением и переключать вручную КПП.

Педаль сцепления просто-напросто отсутствует, а переключения выполняются автоматически.

Происходит это благодаря гидромеханической коробке передач. Чтобы понять, что это такое, лучше всего вспомнить о двух основных моментах, возникающих во время управления автомобилем:

  • необходимости отключения от двигателя трансмиссии при переключении передач;
  • изменении значения крутящего момента, передаваемого от мотора к колесам при изменении дорожных условий.

В обычной автомашине это происходит при нажатии на сцепление и переключении ручки коробки передач. Однако в машинах с АКПП подобное действие во многих случаях выполняет гидромеханическая коробка передач.

Об устройстве гидромеханической коробки

Говоря про устройство применяемой в составе легкового автомобиля гидромеханической коробки передач, надо отметить ее основные узлы:

  1. гидротрансформатор;
  2. управляющие механизмы;
  3. механическая коробка передач.

Про гидротрансформатор

Основой гидромеханического автомата является гидротрансформатор. Фактически в гидромеханической АКПП он выполняет роль, аналогичную сцеплению в обычном автомобиле – передает момент от двигателя к коробке.

Как видно из рисунка, устройство гидротрансформатора довольно простое и включает в себя три колеса специальной формы:

  • насосное, осуществляющее связь между двигателем и гидротрансформатором;
  • турбинное, выполняющее связь с валом (первичным) коробки передач;
  • реакторное, предназначенное для усиления крутящего момента.

Все эти турбины закрыты специальным корпусом и на три четверти погружены в масло, заполняющее внутренний объем. Гидромеханический привод работает таким образом – насосное колесо, на которое поступает вращающий момент от двигателя, вращаясь, направляет на турбинное колесо поток масла, которое им раскручивается и предает усилие на вал коробки передач.

Происходит циркуляция масла по сложной траектории – с внешней части насосного кольца на внешнюю часть турбинного, а затем через центр устройства обратно к насосному. Следствием такого движения является гидромеханическая передача момента к коробке передач от мотора.

Такой гидромеханический привод обладает особенностью – из-за присутствия третьего, реакторного колеса, возможно усиление передаваемого момента. Происходит это благодаря его расположению в центре гидротрансформатора.

Когда осуществляется гидромеханическая передача момента, поток масла от турбинного колеса направляется к центру устройства и затем возвращается обратно к насосному.

Однако на его пути расположено реакторное колесо, и поток, оказывая на него давление, вызывает с его стороны ответную реакцию, которая, воздействуя на турбину, усиливает момент, переданный от насосного колеса.

Такое дополнительное воздействие, возникающее, когда происходит гидромеханическая передача мощности от мотора, приводит к тому, что она увеличивается.

Величина усиления зависит от разности скоростей межу колесами гидротрансформатора, чем она больше, тем более значительным оно будет. Это особенно полезно при начале движения, когда выполняется гидромеханическая передача мощности от двигателя, работающего на холостом ходу, к неподвижной трансмиссии.

Очень полезным фактом являет то, что гидравлический привод автоматически устанавливает нужное передаточное число между колесами и двигателем, благодаря изменению величины напора жидкости при ее передаче между напорным и турбинным дисками.

Однако диапазон такого изменения достаточно небольшой, и при этом отсутствует возможность, используя гидромеханический привод, разорвать связь между трансмиссией и мотором, поэтому гидротрансформатор работает последовательно с планетарной коробкой, позволяющей устранить отмеченные недостатки.

Про планетарную коробку

В гидромеханической АКПП чаще всего используется планетарный механизм, устройство которого понятно из приведённого ниже рисунка.

В самом простейшем варианте крутящий момент поступает на солнечную шестерню 6, с которой шестерни-сателлиты 3 находятся в постоянном зацеплении, они свободно вращаются на своих осях.

На них установлено водило 4, соединенное с валом 5, сателлиты 3 постоянно находятся в зацеплении с шестерней 2, на внутренней поверхности которой имеются зубья.

Когда коронная шестерня 2 заторможена, момент через водило 4 поступает на ведомый вал, а когда шестерня расторможена, то сателлиты передают момент на нее, а ведомый вал остается неподвижным.

В АКПП используются фрикционные муфты сцепления и ленточные тормоза, а управление ими осуществляется с помощью гидромеханической системы, представляющей собой различные каналы, пружины и насос для создания давления масла.

Достоинства и недостатки гидромеханической коробки

В соответствии с приведенным описанием конструкцию гидромеханической коробки передач можно представить как последовательное соединение гидротрансформатора, коробки передач (обычно планетарной) с фрикционами, а также гидравлической системой управления.
Достоинством такой АКПП считаются:

  1. исключение ручного переключения передач;
  2. обеспечение передачи мощности без прерывания и рывков, особенно при начале движения.

Однако такая АКПП обладает и своими недостатками. Один из них – потеря крутящего момента, вызванная тем, что в состав автоматизированной коробки входит гидротрансформатор.

  • По данным проведенных замеров, эффективность подобной АКПП не превышает восьмидесяти шести процентов, тогда как у обычной механической коробки она составляет девяносто восемь процентов.
  • Однако это самый простой вариант гидромеханической АКПП, разрабатываются и устанавливаются на легковые автомашины новые, значительно более совершенные варианты подобной коробки.
  • Гидромеханическая коробка позволяет освободить водителя от их переключения при движении автомашины, что особенно актуально для начинающих водителей, повысить безопасность движения и обеспечить при этом дополнительный комфорт.

http://bigjournal.ru/gidromehanicheskaya-transmissiya-chto-eto-takoe/
Источник http://razborauto43.ru/toplivnaya-sistema/gidromehanicheskaya-transmissiya-avtomobilya-naznachenie-i-ustrojstvo.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
