Сцепление и КПП автомобилей Валдай ГАЗ-3310, 33104, 33106

Сцепление и КПП автомобилей Валдай ГАЗ-3310, 33104, 33106

Сцепление автомобиля Валдай ГАЗ-3310, ГАЗ-33104, 33106

Сцепление автомобиля Валдай ГАЗ-3310, ГАЗ-33106, 33104 постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. А) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения Валдай ГАЗ-3310, ГАЗ-33104, 33106 расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. А. Сцепление Валдай ГАЗ-3310, ГАЗ-33106, 33104

1 — маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной накладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод сцепления Валдай ГАЗ-3310, ГАЗ-33104, 33106

Привод управления сцеплением Валдай ГАЗ-3310, ГАЗ-33104, 33106 — гидравлический. Главный цилиндр сцепления 15 (рис. Б), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления Валдай ГАЗ-3310, ГАЗ-33106, 33104 соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. Б. Привод сцепления автомобилей Валдай ГАЗ-3310, ГАЗ-33104, 33106

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная
втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы.

При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления Валдай ГАЗ-3310, ГАЗ-33106, 33104 к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. А) и муфту 8.

При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. Б).

Избыток жидкости из рабочего цилиндра сцепления Валдай ГАЗ-3310, ГАЗ-33104, 33106 через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления.

Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Коробка передач КПП Валдай ГАЗ-3310, ГАЗ-33106, 33104

На автомобиль Валдай ГАЗ-3310, ГАЗ-33104, 33106 устанавливают механическую пятиступенчатую коробку передач. Все передачи, кроме первой и заднего хода, снабжены инерционными синхронизаторами.

Переключение передач осуществляется с помощью рычага. Схема переключения передач расположена в кабине на панели приборов. Масса узла 75 кг (без масла).

Детали 5-ступенчатой коробки передач Валдай ГАЗ-3310, ГАЗ-33106, 33104 собраны в переднем 1 (рис. В) и заднем 29 картерах, изготовленных из алюминиевого сплава.

Для обеспечения необходимой соосности деталей коробки передач картеры центрируются по двум установочным штифтам, запрессованным в задний картер. Картеры соединены между собой через прокладку двенадцатью болтами с пружинными коническими шайбами.

Рис. В. Коробка передач КПП Валдай ГАЗ-3310, ГАЗ-33104, 33106

1 — передний картер; 2 — регулировочные прокладки; 3 — промежуточный вал; 4,5,44 — шестерни промежуточного вала; 8,31 — манжеты; 7 — крышка первичного вала; 8 — первичный вал; 9 — роликовый подшипник; 10 — шайба подшипника; 11 — синхронизатор четвертой и пятой передач; 12 — съемный венец первичного вала; 13 — блокирующее кольцо синхронизатора; 14,32 — заглушки; 15,25,28 — вилки включения передач; 16 — шарики фиксатора; 17 — прокладка картера рычага; 18 — рычаг переключения передач; 19 — колпак рычага; 20 — уплотнитель рычага; 21 -прокладка колпака рычага; 22 — картер
рычага; 23 — съемный венец шестерен второй и третьей передач; 24 — болт крепления вилок; 26 — синхронизатор второй и третьей передач; 27 — вторичный вал; 29 — задний картер; 30 — ведущая шестерня привода спидометра; 33 — гайка фланца; 34 — фланец вторичного вала; 35,40, 41,45, 46 — шестерни вторичного вала; 36 — ступица муфты включения первой передачи и передачи заднего хода; 37 — муфта сцепления; 38 — съемный венец шестерен первой передачи и передачи заднего хода; 39 — подшипник промежуточного вала; 42 — игольчатый подшипник шестерен вторичного вала; 43 —
пробка сливного отверстия

Все шестерни КПП Валдай ГАЗ-3310, ГАЗ-33106, 33104 косозубые (кроме шестерен заднего хода) и находятся в постоянном зацеплении.

Первичный 8 и вторичный 27 валы установлены в картерах на шариковых подшипниках, которые удерживаются от осевого смещения полукольцами, крепящимися к картерам болтами.

Передний конец вторичного вала КПП Валдай ГАЗ-3310, ГАЗ-33104, 33106 опирается на роликовый подшипник 9 (см. рис. В), расположенный внутри первичного вала. Промежуточный вал 3 установи картерах на двух одинаковых конических роликовых подшипниках 39.

При сборке коробки передач Валдай ГАЗ-3310, ГАЗ-33106, 33104 должен быть обеспечен предварительный натяг подшипников промежуточного вала 0,06-0,16 мм, который достигается подбором и установкой металлических прокладок 2 под торец наружного кольца переднего подшипника. Дополнительной регулировки подшипников при эксплуатации автомобиля не требуется.

Шестерни промежуточного вала 4, 5 и 44 установлены на вал на прессовой посадке. Шестерни вторичного вала установлены на роликовых игольчатых подшипниках 42 единого типоразмера. Первая передача и передача заднего хода включаются с помощью муфты 37.

Шестерни второй, третьей, четвертой передачи вторичного вала и первичный вал КПП Валдай ГАЗ-3310, ГАЗ-33104, 33106 имеют съемные венцы, на конической поверхности которых расположены блокирующие кольца 13 синхронизаторам 11 и 26.

Синхронизаторы имеют по три пружины, фиксатора и сухаря, включение передач осуществляется соединением внутренних зубьев-муфт с наружными зубьями съемных венцов.

От самопроизвольного выключения муфта синхронизатора КПП Валдай ГАЗ-3310, ГАЗ-33106, 33104 удерживается благодаря скошенным внутрь под углом 4 градуса к зубьям самой муфты и съемного венца, образующих при включенном положении замок. Три площадки на зубчатом венце муфты ограничивают ее ход при включении передач.

С правой стороны по направлению движения на оси, запрессованной в задний картер, на роликовом подшипнике вращается промежуточная шестерня заднего хода, от которой возможен отбор мощности через специальный люк.

От осевого смещения ось застопорена болтом, завернутым в прилив заднего картера. Под головку болта подложены плоская и пружинная коническая шайбы.

Механизм переключения передач Валдай ГАЗ-3310, ГАЗ-33104, 33106 содержит три вилки включения, которые крепятся на трех штоках болтами 24 (рис. В) и пружинными коническими шайбами. Вилки имеют стальные съемные сухари, которые расположены в пазах муфт.

Кроме того, на штоках с помощью штифтов крепятся головки включения, в пазах которых расположен нижний конец рычага переключения передач. В положении включенной передачи и в нейтрали каждый шток зафиксирован шариками 16 (рис. В), поджатыми пружинами.

В заднем картере КПП Валдай ГАЗ-3310, ГАЗ-33106, 33104 расположено блокирующее устройство, состоящее из четырех шариков, расположенных попарно между штоками, и штифта, установленного в отверстии среднего штока, что предотвращает одновременное перемещение двух штоков.

Расположенные в верхней части переднего картера подпружиненные предохранители удерживают нижний конец рычага переключения передач в нейтральном положении в головке включения второй и третьей передач.

Рычаг переключения передач с пружиной и седлом установлены в картер 22 (рис. В) рычага и закреплены колпаком 19, под которым установлена прокладка 21. Уплотнитель 20 предотвращает попадание в коробку передач грязи и воды. Картер рычага установлен сверху на переднем картере коробки передач через прокладку 17.

В отверстии заднего картера КПП Валдай ГАЗ-3310, ГАЗ-33106, 33104 установлен штуцер с ведомой шестерней привода спидометра, который крепится в картере болтом. Ведущая шестерня привода спидометра установлена на вторичном валу.

Смазка деталей коробки передач Валдай ГАЗ-3310, ГАЗ-33104, 33106 осуществляется окунанием и разбрызгиванием. К роликовым подшипникам шестерен, переднему подшипнику вторичного вала масло поступает через специальные отверстий шестернях и первичном валу. Для уплотнения валов используются армированные манжеты 6 и 31 (рис. В).

Пробка 4 сливного отверстия снабжена постоянны магнитом для сбора и удерживания продуктов износа. На стенке заднего картер расположен сапун, предназначенный для сообщения внутренней полости коробки передач с атмосферой.

Каталоги запасных частей и сборочных деталей

Как отрегулировать сцепление

Сцепление является важным элементом в работе автомобилей с механической коробкой передач. Сцепление позволяет трансмиссии отключаться от двигателя, позволяя оператору переключать передачи.

Для правильной работы сцепления необходим правильный свободный ход в рычаге между ножной педалью и рычагом управления сцеплением. Если люфт или зазор невелик, муфта пробуксовывает. Если люфт слишком большой, сцепление может тянуть.

Со временем сцепление изнашивается и требует регулировки. Свободный ход сцепления необходимо проверять и регулировать через каждые 6000 миль или в соответствии с графиком технического обслуживания производителя.

В новых автомобилях используется саморегулирующееся гидравлическое сцепление и рабочий цилиндр, которые не требуют регулировки. В более старых автомобилях используется трос сцепления и рычаг сцепления, которые требуют регулировки через регулярные интервалы обслуживания, чтобы сцепление изнашивалось равномерно и в хорошем рабочем состоянии.

• Предупреждение : Неправильная регулировка сцепления может вызвать пробуксовку сцепления или неравномерный износ сцепления.Убедитесь, что вы следуете спецификациям производителя при регулировке сцепления, и обратитесь к руководству пользователя вашего автомобиля для правильного процесса.

Часть 1 из 3: Измерение люфта педали сцепления

Первым шагом в регулировке сцепления является проверка свободного хода педали сцепления. Это измерение даст вам базовый уровень, к которому можно вернуться, и затем вы сможете отрегулировать свободный ход педали сцепления, чтобы он попадал в диапазон, указанный производителем для вашего автомобиля.

Необходимые материалы

Шаг 1: Измерьте положение сцепления .Поставьте деревянный брусок рядом с педалью сцепления. Отметьте высоту педали сцепления, не нажимая на нее вообще.

Шаг 2: Нажмите на сцепление и измерьте его положение . Несколько раз нажмите на педаль сцепления. Отметьте высоту педали сцепления в том месте, где вы чувствуете включение сцепления.

• Примечание : Вам понадобится другой человек, который нажмет на педаль сцепления вместо вас, чтобы вы могли получить точное измерение.

Шаг 3: Определить свободный ход педали сцепления .Теперь, когда у вас есть измерение высоты педали сцепления, когда она выключена и включена, вы можете использовать эти измерения для определения свободного хода.

Рассчитайте свободный ход, определив разницу между двумя числами, полученными ранее. Узнав о свободном воспроизведении, сравните его со спецификациями свободного хода транспортных средств, указанными производителем.

Часть 2 из 3: Регулировка троса сцепления

Шаг 1. Найдите рычаг сцепления и места регулировки на тросе сцепления .В зависимости от автомобиля вам может потребоваться снять такие детали, как аккумулятор и воздушный короб, чтобы получить доступ к тросу сцепления.

У большинства автомобилей есть контргайка и регулировочная гайка. Первый шаг — немного ослабить контргайку и регулировочную гайку.

Затем потяните вверх трос сцепления и убедитесь, что контргайку и регулятор можно повернуть вручную.

Шаг 2: Отрегулируйте рычаг сцепления . Теперь, когда регулировочная гайка и контргайка ослаблены, снова потяните вверх трос сцепления.

Вы почувствуете точку срабатывания рычага сцепления. Здесь также следует отрегулировать трос сцепления.

Удерживая постоянное давление на трос сцепления, поместите контргайку и регулятор так, чтобы рычаг сцепления включился полностью и плавно без перебега. Для правильной настройки может потребоваться несколько попыток.

Затяните контргайку троса сцепления и регулятор на месте, когда будете довольны размещением.

Часть 3 из 3: Проверить свободный ход педали сцепления

Шаг 1. Проверьте люфт после регулировки .После регулировки троса сцепления вернитесь в автомобиль, чтобы еще раз проверить ощущение сцепления и измерение люфта.

Выжмите сцепление несколько раз и проверьте ощущение педали. Сцепление должно включаться плавно. Это также полностью посадит трос сцепления после нескольких нажатий.

Теперь измерьте свободный ход педали сцепления, как описано в части первой. Теперь свободный ход должен быть в пределах спецификации производителя. Если это не соответствует спецификации, вам нужно будет снова отрегулировать кабель.

Шаг 2: Установите на место все снятые детали . Установите обратно все снятые детали, чтобы получить доступ к тросу сцепления.

По окончании ремонта проведите тест-драйв автомобиля, чтобы проверить правильность работы автомобиля. Теперь, когда вы отрегулировали педаль сцепления, вы можете наслаждаться плавным сцеплением во время движения.

Если вам неудобно выполнять процесс регулировки сцепления самостоятельно, обратитесь к специалисту YourMechanic за помощью в регулировке сцепления.

Как заменить сцепление менее чем за 3 часа

Сцепление проскальзывает при необходимости замены

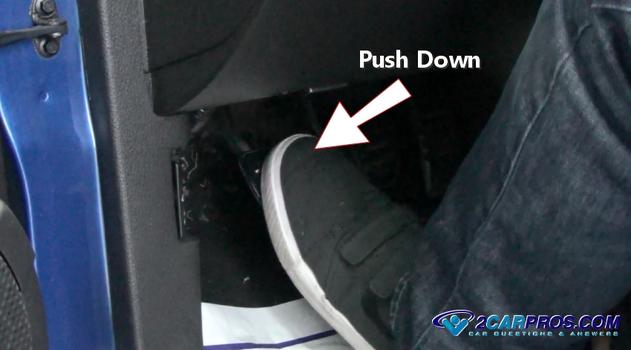

Перед заменой сцепления рекомендуется проверить как работает сцепление и симптомы плохого сцепления. А сцепление будет иметь проблемы и может перестать работать одновременно из-за пробуксовки, включение или выключение сцепления, что является нормальным при выходе из строя сцепления износ или механический сбой.

Стоимость услуг

При выполнении этой работы в ремонтной мастерской труд перевешивает детали в большинстве случаев.В комплект сцепления сам по себе будет входить диск, давление пластина и выжимной подшипник и будет стоить от 100 до 200 долларов США для пассажира. автомобильный блок на Amazon, а грузовики будут работать немного больше. Затраты на рабочую силу будут варьируются и должны учитывать, является ли автомобиль передним или задним колесом водить машину. Эта стоимость обычно составляет от 550 до 850 долларов США в зависимости от того, это делает дилер или самостоятельный гараж. Также будет взиматься плата за ремонт маховика, около 55 долларов.00 (США).

Приступим!

Это покажет вам типичную замену сцепления и поможет с небольшими нюансы, которые дадут вам лучший результат. Муфта сконструирована с использованием асбест, поэтому используйте маску перед снятием диска сцепления. Перчатки и защитные Очки — тоже хорошая идея. Будет несколько последующих руководств, которые нужно будет должны быть выполнены перед заменой сцепления, которые перечислены ниже:

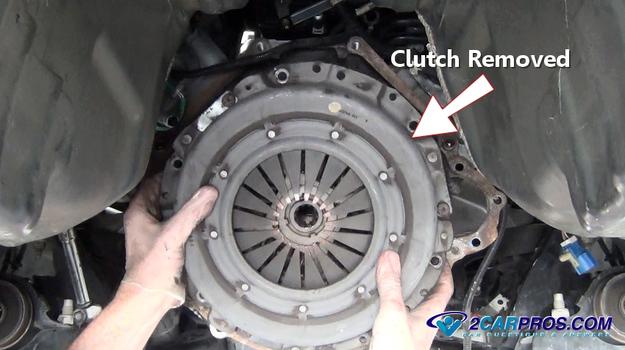

1.Снимите сцепление: После того, как вышеуказанные работы будут выполнены, пришло время осмотрите и снимите нажимной диск сцепления. На картинке ниже показано, что это похоже, что после снятия трансмиссии обнажается сцепление узел, который устанавливается на маховик в задней части двигателя. Опять же, эта часть касается с асбестом, поэтому рекомендуется использовать воздушную маску.

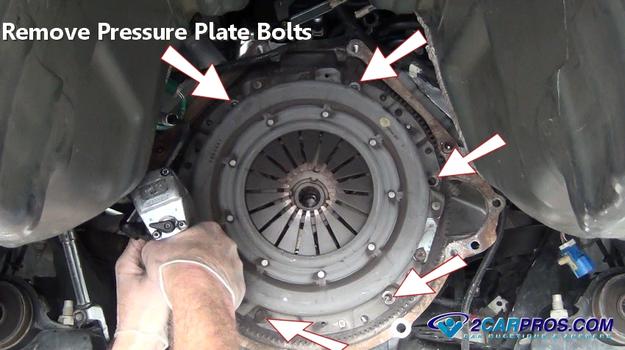

Прижимная пластина будет удерживаться на маховике на 10, 12, 13 или 14 мм. болты в большинстве случаев.Когда вы начнете откручивать болты, маховик захочет переместите и переверните двигатель, чтобы вам нужно было ослабить болты, применение рычага внутрь или наружу от маховика. Ударный пистолет тоже работает хорошо для этого. Не снимайте сразу все болты, так как прижимная пластина захватывает диск сцепления, который может быть тяжелым и может упасть причинение травмы. Поскольку последние болты откручены, есть дополнительная рука для контроля как прижимную пластину, так и диск. Прижимная пластина начнет двигаться наружу. от маховика как болты откручены.

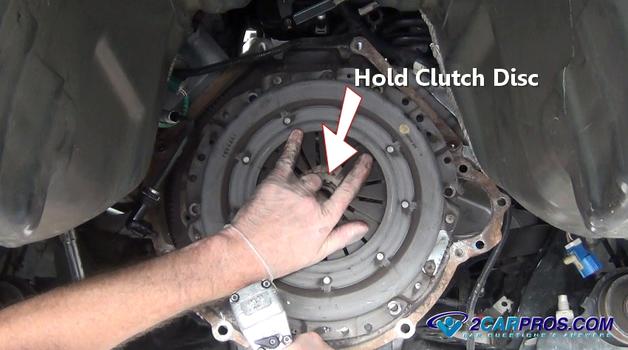

Пока снимаются последние болты, держите руки на диске и пластине. чтобы контролировать эти части. Поддерживайте диск пальцем, что является хорошим способ удержания диска на прижимной пластине.

После снятия болтов прижимной диск можно удерживать на маховике с помощью 3 или несколько установочных дюбелей.Аккуратно снимите прижимную пластину с маховика с помощью стандартной отвертки. пока бесплатно.

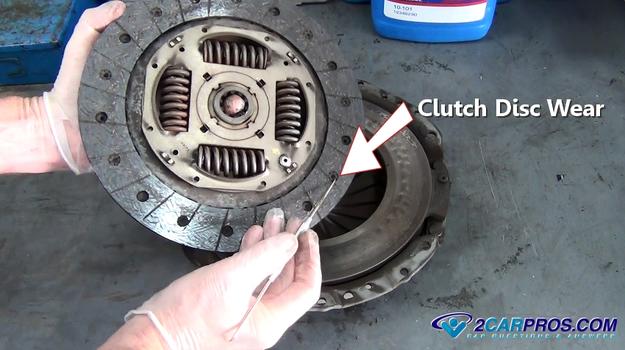

2. Проверьте сцепление. Износ: Диск сцепления изнашивается, как тормозная колодка. фактически диск сцепления имеет материал тормозных колодок по обе стороны от него, который удерживается на заклепках. Когда эта подкладка изнашивается, она позволяет заклепкам контактировать с маховик или нажимной диск, которые вызывают пробуксовку сцепления.

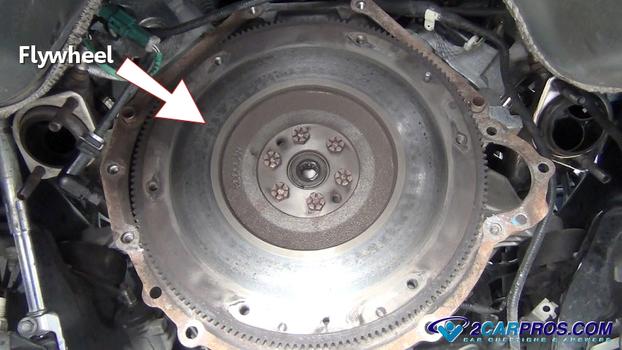

3.Проверьте маховик: Поверхность сцепления маховика будет теперь быть разоблаченным. Вы ищете экстремальные тепловые проверки, горячие точки и трещины которые являются признаком того, что сцепление проскальзывало в течение длительного периода времени, и гарантируют замена маховика. На маховике ниже показан типичный рисунок износа во время замена сцепления и может быть повторно обработана, что необходимо делать в любое время обслуживание сцепления. Если этот шаг пропущен, когда новое сцепление установлен, у вас будет хороший шанс, что он будет дребезжать, когда педаль сцепления выпущен, и работу необходимо будет выполнить заново.

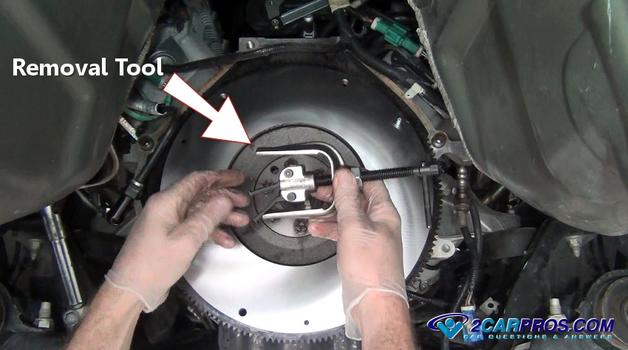

4. Замените направляющий подшипник: На заднем приводе и некотором переднем приводе автомобилей сцепление будет иметь пилотный подшипник, который предназначен для поддержки первичный вал коробки передач с ручным переключением передач. Если этот подшипник блокируется или изнашивается, это позволяет входному валу « гадать » и вызывает сцепление не отключаться. В пилот подшипник следует заменить во время обслуживания сцепления.

5.Подобрать новое сцепление: Поместите старое сцепление рядом с новым сцеплением на стол. Проверьте диаметр диска и площадь поверхности сцепления. материал. Также посмотрите на высоту прижимных пластин, расположив одну рядом с другой, они должны быть довольно близко. Это будет проблемой, если они окажутся далеко работа сцепления, либо не отпускается, либо не включается.

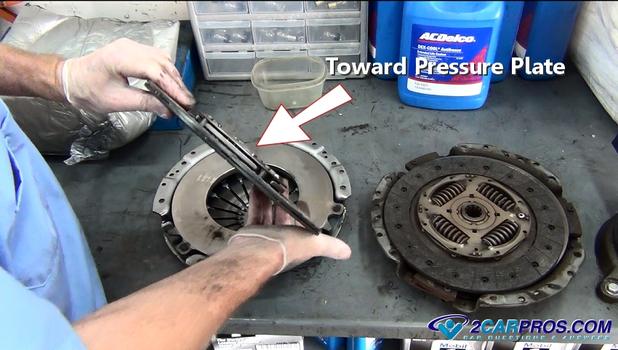

Перед установкой диска сцепления обратно на маховик установите диск на первичный вал трансмиссии.Он должен скользить по валу с небольшим сопротивление. Это тоже помогает избежать проблем при переустановке трансмиссии.

6. Установите новое сцепление: Эта деталь очень важна! Сцепление диск может заходить на прижимную пластину в любом направлении, но только в одном направлении правильно. Выступающая наружу часть диска должна идти в сторону нажимной диск или сцепление не отпускается, поэтому важно установить диск в правильном направлении.Также важно использовать очиститель тормозов для удалить жир и грязь с маховика и контакта муфты нажимного диска поверхности перед установкой.

Осторожно установите новый диск сцепления и нажимной диск на установочные штифты маховика с новым покрытием при ручной установке крепежных болтов. Оставьте болты прижимной пластины немного потерять, чтобы прижимная пластина могла двигаться вокруг. Это необходимо для того, чтобы вы могли вставить инструмент для выравнивания сцепления, входящий в комплект Комплект сцепления.

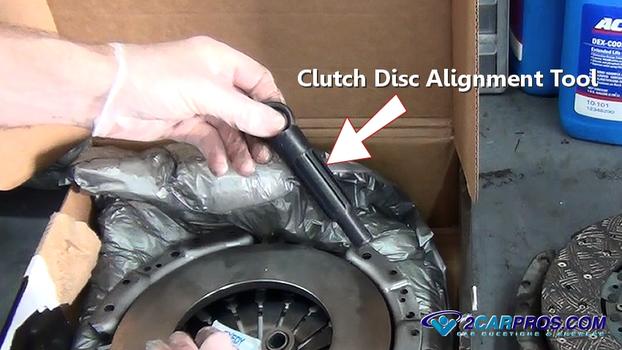

Найдите инструмент для выравнивания сцепления, включенный в замену сцепления. Комплект. Это необходимо, чтобы выровнять диск сцепления с направляющим подшипником, чтобы трансмиссию легко переустановить.

Ослабьте диск сцепления и установите приспособление для выравнивания сцепления. в диск сцепления и направляющий подшипник. Слегка затяните болты, чтобы удерживая диск на месте, перемещайте инструмент круговыми движениями.Это окажет сопротивление во всем направления, и вы хотите найти хорошую центральную точку. Это означает, что диск находится в середина прижимной пластины.

Равномерно и медленно затяните прижимную пластину по схеме звезды, используя трещотка. Не затягивайте сразу один болт и не используйте пневматические инструменты. это погнет нажимной диск и не выключит сцепление. Обходите прижимную пластину, медленно затягивая несколько раз до полного плотно.Вы заметите, что пальцы прижимной пластины движутся внутрь, когда вы затяните болты. Вы хотите, чтобы этот прогресс был как можно более равномерным. Если это шаг выполнен неправильно, сцепление не отключается должным образом, что может вызвать жесткое переключение передач. Завершите затяжку болтов до заводских значений крутящего момента. который обычно составляет от 25 до 30 футов фунтов. Снова маховик попытается переверните двигатель и затяните внутрь.

Снимите приспособление для выравнивания сцепления и еще раз проверьте все крепежные болты.

7. Замена всего подшипника: Выжимной подшипник предназначен для выталкивания пальцы нажимного диска внутрь, чтобы выключить сцепление. Когда эти пальцы наружу или без давления на них включается сцепление. При замене сборку муфты настоятельно рекомендуется замените выжимной подшипник, поскольку он часто выходит из строя. Некоторые выжимные подшипники прикреплены к рабочему цилиндру сцепления, который должен быть заменен как единица.

8. Обкатка и регулировка сцепления: После переустановки трансмиссии медленно прокачайте педаль сцепления, пока педаль не будет работать нормально. Смотрите и долейте жидкость сцепления (тормозная жидкость) в процессе. После ремонта запустите двигатель и полностью нажмите педаль сцепления. при переключении трансмиссии через ее шестерни. Это нормально для этой операции быть немного грубым, пока сцепление находится в периоде «обкатки».Нормальное переключение характеристики должны вернуться через несколько миль.

Посмотреть видео!

Включает полную работу со сцеплением.

Сцепление Вопросы?

Если у вас есть Вопросы о сцепление, посетите наш форум. Если тебе надо совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.

Статья опубликована 27.06.2017

Как заменить сцепление на Honda

Hemera Technologies / PhotoObjects.net / Getty Images

Сцепление и нажимной диск работают вместе для передачи крутящего момента между вашим двигателем и трансмиссией. Со временем ваше сцепление и нажимной диск изнашиваются, и он начинает буксировать или буксовать, что сделает переключение передач ненадежным и трудным. Когда это начинает происходить, вы знаете, что пора заменить сцепление и нажимной диск.

Шаг 1

Снимите отрицательный (черный) провод аккумуляторной батареи.

Step 2

Поднимите автомобиль с помощью напольного домкрата и поддержите его подпорками. Снимите напольный домкрат, когда вы надежно поддерживаете автомобиль с помощью домкратов.

Шаг 3

Поместите напольный домкрат под коробку передач с главной передачей в сборе, но не поднимайте коробку передач, поднимите домкрат настолько, чтобы она поддерживалась. Снимите болты, которыми коробка передач крепится к двигателю. Вам нужно будет использовать как гаечные ключи, так и трещотку с головками.

Шаг 4

Переместите трансмиссию ровно настолько, чтобы у вас был легкий доступ к сцеплению.

Шаг 5

Используйте царапающее шило на прижимном диске, чтобы отметить центровки сцепления. Хотя замена нажимного диска при замене сцепления сэкономит вам много времени и усилий в долгосрочной перспективе.

Шаг 6

Поверните болты прижимной пластины на два оборота против часовой стрелки в перекрестном порядке до тех пор, пока не сможете вывернуть болты вручную.Удаление болтов таким образом предотвратит деформацию прижимной пластины. Когда вы собираетесь снимать сцепление с автомобиля, убедитесь, что вы хорошо держитесь за него, потому что оно имеет некоторый вес, что затрудняет перемещение.

Шаг 7

Очистите поверхность маховика очистителем тормозов. Затем наденьте сцепление и нажимной диск, убедитесь, что сторона трения сцепления обращена к нажимному диску. Совместите отверстия под дюбели прижимных пластин с дюбелями на маховике.Снова установите болты сцепления и затяните их вручную.

Шаг 8

Вставьте приспособление для выравнивания диска сцепления в центральное отверстие сцепления. Затяните болты сцепления по два оборота за раз в перекрестном порядке. Затяните болты с крутящим моментом 19 фунт-футов.

Шаг 9

Переместите трансмиссию так, чтобы она совпала со шлицами диска сцепления. Совместите картер коробки передач с блоком цилиндров и прижмите его к блоку цилиндров.

Шаг 10

Установите и затяните болты крепления коробки передач к двигателю.

Шаг 11

Поставьте автомобиль на землю и снова подсоедините кабель аккумулятора.

Возьмите автомобиль на короткий тест-драйв, чтобы убедиться, что сцепление работает правильно.

Наконечник

• Держите все болты и детали вместе, чтобы было проще все установить.

Предметы, которые вам понадобятся

• Напольный домкрат
• Две стойки домкрата
• Ключи разных размеров
• Трещотка
• Головки разных размеров
• Царапина шилом
• Отвертка
• Инструмент для выравнивания диска сцепления
