Как работает коробка передач автомобиля. Как устроена и как работает мкпп. Устройство двухвальной КПП и принцип ее работы

Механическая трансмиссия автомобиля предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она отсоединяет двигатель от ведущих колес машины. Объясним из чего состоит механическая коробка передач — как работает.

Механическая «коробка» состоит из :

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Схема работы: 1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер.
Картер содержит основные детали трансмиссии. Он крепится к картеру сцепления, который закреплен на двигателе. Т.к. при работе шестерни испытывают большие нагрузки, они должны хорошо смазываться. Поэтому картер наполовину своего объема залит трансмиссионным маслом .

Валы вращаются в подшипниках, установленных в картере. Они имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного, бесшумного и безударного включения передач, путем уравнивания угловых скоростей вращающихся шестерен.

Механизм переключения служит для смены передач в коробке и управляется водителем с помощью рычага из салона авто. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает их от самопроизвольного выключения.

Требования к коробке передач

• Обеспечение наилучших тяговых и топливно-экономических свойств
• высокий КПД
• легкость управления
• безударное переключение и бесшумность работы
• невозможность включения одновременно двух передач или заднего хода при движении вперед
• надежное удержание передач во включенном положении
• простоту конструкции и небольшую стоимость, малые размеры и массу
• удобство обслуживания и ремонта

Чтобы удовлетворить первое требование, необходимо правильно выбрать число ступеней и их передаточные числа. При увеличении числа ступеней обеспечивается лучший режим работы двигателя с точки зрения динамичности и экономии топлива. Но усложняется конструкция, возрастают габаритные размеры, масса трансмиссии.

Легкость управления зависит от способа переключения передач и типа привода. Передачи переключают с помощью подвижных шестерен, зубчатых муфт, синхронизаторов, фрикционных или электромагнитных устройств. Для безударного переключения устанавливают синхронизаторы, которые усложняют конструкцию, а также увеличивают размеры и массу трансмиссии. Поэтому наибольшее распространение получили те, в которых высшие передачи переключают синхронизаторами, а низшие — зубчатыми муфтами.

Как работают шестерни?

а) Передаточное отношение одной пары шестерен
Возьмем две шестерни и сосчитаем число зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

б) Передаточное отношение двух шестерен
На рисунке б) у первой шестерни («А») 20 зубьев, у второй («Б») 40, у третьей («В») — 20, у четвертой («Г») — 40. Дальше простая арифметика. Первичный вал и шестерня «А» вращаются со скоростью 2000 об/мин. Шестерня «Б» вращается в 2 раза медленнее, т.е. она имеет 1000 об/мин, а т.к. шестерни «Б» и «В» закреплены на одном валу, то и третья шестеренка делает 1000 об/мин. Тогда шестерня «Г» будет вращаться еще в 2 раза медленнее — 500 об/мин. От двигателя на первичный вал приходит — 2000 об/мин, а выходит — 500 об/мин. На промежуточном валу в это время — 1000 об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже — двум. Общее передаточное число этой схемы 2х2=4. То есть в 4 раза уменьшается число оборотов на вторичном валу, по сравнению с первичным. Обратите внимание, что если выведем из зацепления шестерни «В» и «Г», то вторичный вал вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса авто, что соответствует нейтральной передаче.

Задняя передача, т.е. вращение вторичного вала в другую сторону , обеспечивается дополнительным, четвертым валом с шестерней заднего хода. Дополнительный вал необходим, чтобы получилось нечетное число пар шестерен, тогда крутящий момент меняет направление:

Схема передачи крутящего момента при включении задней передачи: 1 — первичный вал; 2 — шестерня первичного вала; 3 — промежуточный вал; 4 — шестерня и вал передачи заднего хода; 5 — вторичный вал.

Передаточные числа

Поскольку в «коробке» имеется большой набор шестерен, то вводя в зацепление различные пары, мы имеем возможность менять общее передаточное отношение. Давайте посмотрим на передаточные числа:

Такие числа получаются, в результате деления количества зубьев одной шестерни на делимое число зубьев второй и далее по цепочке. Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с той же угловой скоростью, как первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют – прямой . Как правило, это — четвертая. Пятая (или высшая) имеет передаточное число меньше единицы. Она нужна для езды по трассе с минимальными оборотами двигателя.

Первая и передача заднего хода — самые «сильные». Двигателю не трудно крутить колеса, но машина в этом случае движется медленно. А при движении в гору на «шустрых» пятой и четвертой передачах мотору не хватает сил. Поэтому приходится переключаться на более низкие, но «сильные» передачи.

Первая передача необходима для начала движения , чтобы двигатель смог сдвинуть с места тяжелую машину. Далее, увеличив скорость и сделав некоторый запас инерции, можете переключиться на вторую передачу, более «слабую», но более «быструю», затем на третью и так далее. Обычный режим движения – на четвертой (в городе) или пятой (на трассе) — они самые скоростные и экономичные.

Какие бывают неисправности?

Рычаг переключения переводится спокойным плавным движением, с микропаузами в нейтральной позиции, чтобы сработали синхронизаторы, оберегающие шестерни от поломок. При грамотном обращении с ним и периодической замене масла в «коробке», она не сломается до конца срока службы.

Шум при работе, зависящий в основном от типа установленных шестерен, значительно уменьшается при замене прямозубых шестерен косозубыми. Правильная работа также зависит от обслуживания в срок.

Механическая коробка передач – это устройство для поступенчатой перемены передаточного отношения скорости вращения от двигателя к ведущим колёсам. Выбор и включение нужной передачи при использовании механической КПП водитель осуществляет вручную (в отличие от коробки передач автоматической). Название данного устройства отражает ещё и тот факт, что весь его функционал реализуется за счёт только механических элементов, без привлечения гидравлики или электроники (в отличие от трансмиссий гидравлических или электрических). Популярно, но технически достоверно принцип работы МКПП освещён в данной публикации.

Почему у автопроизводителей возникла необходимость во внедрении коробки переключения передач? Потому, что любой двигатель внутреннего сгорания любого автомобиля способен работать только в каком-то ограниченном, и довольно небольшом, диапазоне оборотов. А частота обращения колёс – от трогания с места до езды на больших скоростях – происходит в гораздо более обширном диапазоне. И не представляется возможным выбрать какое-то одно универсальное передаточное число, которое бы обеспечило весь этот диапазон, с одновременным разумным использованием диапазона оборотов двигателя.

Для трогания с места и поступательного разгона автомобиля, а также при его движении по бездорожью,требуется затратить более значительную работу в физическом смысле, то есть подать на его колёса большую мощность. То есть, при небольшой скорости нужны высокие обороты двигателя.

Наоборот, при равномерном движении разогнавшегося автомобиля по ровной дороге его скорость высока, а большой мощности и высоких оборотов двигателя уже не требуется – чтобы поддерживать нужную скорость, достаточно и малой мощности, и низких оборотов. При повышении скорости растёт и аэродинамическое сопротивление движению двигателя, что требует высоких оборотов и более значительных затрат мощности. То же самое – при движении в гору, требуется увеличить силу тяги.

Отсюда возникает необходимость в передаче вращения с двигателя на колёса с определённым передаточным числом, которое можно было бы изменять в зависимости от условий езды. В этом один из пионеров мирового автопрома – немецкий инженер Карл Бенц убедился в первой же длительной (на 80 км) поездке на автомашине собственной конструкции.

Это автопутешествие состоялось в 1887 году. Карл Бенц и его супруга Берта с сыновьями ехали к тёще изобретателя. 80-километровое путешествие оказалось очень сложным из-за несовершенства конструкции первого автомобиля. На некоторые, с виду небольшие, подъёмы его приходилось заталкивать вручную: не хватало силы тяги. После этой поездки Бенц усовершенствовал автомобиль, снабдив его дополнительной вспомогательной передачей – «понижайкой», для увеличения силы тяги.

Эта идея используется в КПП и по сей день: передаточное число должно быть переменным, позволяющим использовать разные соотношения между скоростями вращения коленвала мотора и ведущих колёс.

Разумеется, первая механическая коробка передач Карла Бенца была сначала очень примитивным устройством. Это были шкивы разного диаметра, прикреплённые к ведущей оси. С мотором они соединялись ремнём, и при помощи рычагов ремень можно было перекидывать с одного шкива на другой. Впоследствии на смену кожаному ремню и шкиву пришла металлическая цепь и звёздочка, как на современных «продвинутых» велосипедах.

Зубчатую передачу и коробку передач на шестерёнках впервые поставил на автомобиль Вильгельм Майбах. Параллельно с немецкими автоинженерами, примерно в те же годы, похожими изысканиями занимались и французские. В созданной Эмилем Левассором и Луи Панаром механической коробке переключения передач уже применялся целый набор зубчатых колёс с разными передаточными числами для движения вперёд и одна шестерня – для движения назад. Как и в наше время, шестерни передних передач, были укреплены на вторичном валу, который двигался вдоль своей оси. Это позволяло разным по своему диаметру зубчатым колёсам входить в зацепление с неподвижной шестернёй на первичном валу.

Официально изобретателем механической коробки переключения передач, похожей на современную, стал Луи Рено: в 1899 году этот молодой начинающий автопромышленник запатентовал первую в мире КПП, основанную на системе подвижных зубчатых колёс и валов. Она была трёхскоростной.

Первый запатентовавший МКПП человек – Луи Рено – в своей «лаборатории».

Заокеанский пионер автопрома – Генри Форд – не копировал достижения немецких и французских инженеров, а шёл своим путём. Его механическая коробка передач состояла из нескольких планетарных шестерён (сателлитов), которые вращались вокруг центральной («солнечной») шестерни и фиксировались при помощи водила. Именно такой – планетарной КПП оснащались первые массовые серийные автомобили «Форд А».

Не менее важным техническим решением, чем изобретение коробки на зубчатых шестернях различного диаметра, стало изобретение синхронизатора, которое сделал в 1928 году Шарль Кетеринг из «Дженерал Моторс». Оно сделало механические коробки передач более лёгкими в управлении, придало им новый импульс развития и «техническое долголетие».

С момента изобретения Луи Рено прошло уже более 120 лет но главный принцип ступенчатой шестерёнчатой коробки передач остался тем же. Современные МКПП, разумеется, гораздо более совершенны: в них стоят шестерни не с прямым, а косозубым зацеплением, и они более удобные, бесшумные и долговечные. В целом, автомобили с «механикой» экономичнее, чем машины с автоматической коробкой передач.

Состоит механическая КПП из набора косозубых шестерён разного размера, которые вводятся в зацепление для создания различных передаточных чисел между коленчатым валом мотора и ведущими колёсами. Передаточное число становится другим путём перемещения как самих шестерён, так и специального устройства – синхронизатора. Его задача – уравнивать (синхронизировать) окружные скорости включаемых в зацепление шестерён.

Принцип таков, что, чем выше передаточное число, тем ниже передача. Первая передача называется низшей, а передаточное число у неё наибольшее. На ней передача вращения осуществляется от малой шестерни к большой и, при высокой частоте вращения коленвала, скорость движения автомобиля остается низкой, а сила тяги – высокой. На высшей передаче, соответственно, – наоборот. В нейтральном положении крутящий момент от мотора на ведущие колёса не передается, и машина катится по инерции либо стоит.

Большинство серийных современных автомашин, оснащённых механической коробкой переключения передач, имеют 5 «скоростей», или скоростей движения вперед. Несколько десятков лет назад большинство автомобильных МКПП были четырёхскоростными. Механическими коробками с шестью и более скоростями, как правило, комплектуются «заряженные» спортивные машины или джипы.

С технической точки зрения, механическая коробка передач представляет собой закрытый ступенчатый редуктор. Рабочими элементами его конструкции являются зубчатые колёса – шестерни, которые поочерёдно приходят в зацепление, изменяя обороты входного и выходного вала, а также их частоту. Переключение соединений и комбинаций шестерён происходит вручную.

Механическая коробка переключения передач способна функционировать только в паре со сцеплением. Данный узел предназначен для временного разъединения мотора и трансмиссии. Эта операция нужна для безболезненного и безопасного перехода зацепления с одной шестерни на другую,без выключения оборотов двигателя, и при их полном сохранении.

Получившими повсеместное распространение компоновками механических коробок переключения передач стали двух- и трёхвальные. Они называются так по количеству параллельно расположенных валов, на которых и расположены косозубые шестерни.

В трёхвальной МКПП находятся три вала: ведущий, промежуточный и ведомый. Первый соединён со сцеплением, на его поверхности имеются шлицы. По ним передвигается ведомый диск сцепления. С данного вала энергия вращения передаётся на жестко соединённый с ним шестернёй промежуточный вал.

Ведомый вал является соосным с валом ведущим, соединённым с ним через подшипник, который находится внутри первого вала. Поэтому данным осям обеспечено независимое вращение. Блоки «разнокалиберных»шестерней ведомого вала не имеют жёсткой фиксации с ним, а также разграничены специальными муфтами-синхронизаторами. Вот они жёстко закреплены на ведомом валу, но могут перемещаться вдоль вала по шлицам.

На торцах муфт нанесены зубчатые венцы, которые могут соединяться с аналогичными венцами на торцах шестерён ведомого вала. Современные стандарты производства коробок передач предполагают наличие таких синхронизаторов на всех передачах для движения вперёд.

В двухвальной механической КПП также обеспечено соединение ведущего вала с блоком сцепления. В отличие от трёхосной конструкции, на ведущей оси находится набор шестерёнок, а не одна. Промежуточный вал отсутствует, а с ведущем запараллелен ведомый вал. Шестерни обоих валов свободно вращаются и всё время находятся в зацеплении.

На ведомом валу имеется жёстко закреплённая ведущая шестерня главной передачи. Между остальными шестернями находятся синхронизационные муфты. Подобная схема механической коробки передач в смысле работы синхронизаторов похожа на трёхвальную компоновку. Разница же в том, что прямая передача отсутствует, а каждая ступень имеет только одну пару соединённых шестерёнок, а не две пары.

С одного конца ведомого вала в жёстком зацеплении находится главная передача. В корпусе главной передачи работает дифференциал.

Двухвальная компоновка механической коробки передач имеет больший КПД, чем у трёхвальной, однако она имеет ограничения по повышению передаточного числа. За счёт данной особенности, двухвальная конструкция МКПП применяется исключительно в легковых автомобилях.

В редких случаях на современных автомобилях могут также использоваться четырёхвальные коробки передач. Но по принципу своей работы они тоже соответствуют двухвальным– без промежуточного вала, с передачей вращения с первичного вала сразу на вторичные. Чаще всего, это механические КПП с 6-ю передачами переднего хода. В них крутящий момент передаётся с первичного вала на главную передачу через первый, второй и третий вторичные валы, концевые шестерни которых постоянно зацеплены с шестернёй главной передачи.

Обеспечение заднего хода автомобиля возложено на дополнительный вал со своей специальной шестернёй. При переходе её в зацепление начинается вращение ведомого вала в обратную сторону. На задней передаче синхронизатора нет, поскольку задний ход задействуется только при полной остановке автомобиля. Во всяком случае, так нужно делать. Поэтому на МКПП автомашин многих производителей имеется защита от случайного включения заднего хода на ходу (нужно поднять специальное кольцо на рычаге для переведения его в положение заднего хода).

Когда включен нейтральный режим, то вращение шестерён происходит свободно, а все муфты-синхронизаторы расположены в разомкнутом положении. Когда водитель выжимает сцепление и переключает рычаг на одну из ступеней, специальная вилка в КПП перемещает муфту в зацепление с соответствующей парой на торце шестерни. И шестерня жёстким образом фиксируется с валом и не прокручивается на нём, а обеспечивает передачу вращения и энергии усилия.

Во время движения механизм переключения передач приводится в действие с места водителя автомобиля с помощью рычага переключения передач. Этот рычаг перемещает ползуны с вилками, которые, в свою очередь, передвигают синхронизаторы и задействуют нужную скорость.

Пары шестерён двух низших передач имеют самые большие передаточные числа (на легковых машинах – обычно от 5:1 до 3,5:1), и применяются для трогания с места и поступательного разгона, а также при необходимости постоянного движения с невысокой скоростью, либо по бездорожью. При движении на низших передачах даже при больших оборотах двигателя автомобиль будет ехать довольно медленно, но при этом в полной мере будут использоваться его мощность и крутящий момент. Наоборот, чем выше передача, тем выше скорость автомобиля на том же уровне оборотов двигателя, а его сила тяги меньше. На высших передачах автомобиль не сможет тронуться с места или ехать на низких скоростях. Зато он может передвигаться на больших, вплоть до максимально предусмотренной, скоростях, при средних оборотах двигателя.

В абсолютном большинстве современных МКПП расположены шестерни с косым зубом, которые способны выдерживать большие усилия, чем прямозубые, к тому же они менее шумные в работе. Изготавливаются косозубые шестерни из высоколегированной стали, и на финальном этапе производства выполняется закалка на ТВЧ и нормализация для снятия напряжений, обеспечивающие долговечность деталей.

До появления синхронизаторов для безударного включения более высокой передачи водителям нужно было производить двойной выжим, с обязательной работой в течение нескольких секунд на нейтральной передаче, для равнения окружных скоростей шестерней. А для перехода на более низкую передачу надо было сделать перегазовку, чтобы выровнять обороты ведущего и ведомого валов. После введения синхронизаторов необходимость в этих манипуляциях отпала. И шестерни стали защищёнными от ударных нагрузок и преждевременного износа.

Впрочем, и современной легковой автомашине эти «навыки из прошлого» также могут пригодиться. К примеру, они помогут переключить-таки передачу в случае выхода из строя сцепления, или если возникнет необходимость в резком торможении двигателем, при отказавшей рабочей тормозной системе.

Коробка передач, или по-другому трансмиссия, передает силу вращения — так называемый вращательный момент — от двигателя автомобиля на колеса. При этом в зависимости от условий движения автомобиля она может передавать вращательный момент полностью либо частично.

Машина, идущая в гору, должна пользоваться более низкой передачей по сравнению с машиной, мчащейся по ровному скоростному шоссе. При более низкой передаче на колеса передается больший крутящий момент. А это требуется тогда, когда машина двигается медленно, потому что ей тяжело. Более высокие передачи подходят для более быстрого движения автомобиля.

Бывают коробки передач с ручным управлением, но бывают и автоматические. Чтобы сменить передачу в ручной трансмиссии, водитель вначале нажимает педаль сцепления (рисунок слева). При этом двигатель отсоединяется от коробки передач. Потом водитель переводит рычаг управления на другую передачу и отпускает педаль сцепления. Двигатель снова соединяется с коробкой передач и может вновь передавать свою энергию колесам. В автоматической коробке передач положение педали газа (акселератора) соотносится со скоростью движения автомобиля, и автоматически меняется передача, если это необходимо.

Ручное управление передачей

Приводимые рядом диаграммы показывают, как с помощью рычага управления можно перейти с одной передачи на другую. В зависимости от установленной передачи разные доли крутящего момента, проходя через коробку передач (красные линии со стрелками), попадают на колеса.Нейтральная передача. Энергия двигателя не передается колесам.

Нейтральная передача. Энергия двигателя не передается колесам.

Первая передача. Самая большая шестеренка ведущего вала соединяется со своей парой на ведомом валу. Машина движется медленно, но может преодолевать тяжелые участки пути.

Вторая передача. Вторая пара шестеренок работает вместе с механизмом сцепления. При этом скорость движения автомобиля обычно от 15 до 25 миль в час.

Третья передача. Работает третья пара шестеренок вместе с механизмом сцепления. Скорость автомобиля еще больше, а крутящий момент на колесах меньше.

Четвертая передача. Входной и выходной валы соединяются напрямую (прямая передача) — скорость движения автомобиля максимальная, а крутящий момент самый низкий.

Реверс.(5-я передача на картинке) При включении передачи заднего хода его ведущая шестерня»вращает выходной (ведущий) вал в противоположную сторону.

Работа акселератора

Число оборотов двигателя в минуту зависит от того, сколько топлива поступает из карбюратора в цилиндры. Движение топлива регулируется дроссельной заслонкой карбюратора, а работой заслонки управляют с помощью педали акселератора, которая находится на полу перед водителем.

Когда водитель нажимает ногой на педаль акселератора, дроссельная заслонка открывается и в двигатель поступает больше топлива. Если водитель отпускает педаль акселератора, заслонка прикрывается и количество поступающего топлива уменьшается. При этом уменьшаются и обороты двигателя и скорость автомобиля.

Автоматическая коробка передач

Когда применяется автоматическая трансмиссия, у водителя нет под ногой педали сцепления. Вместо нее преобразователь крутящего момента в паре с планетарной передачей (рисунок справа и снизу) автоматически отключают двигатель от ведущего вала, когда по условиям движения следует перейти на другую передачу.

А после того как передача сменилась, снова подключают ведущий вал. Стоит водителю поставить рычаг управления в рабочее положение, и механизм автоматической коробки передач сам выберет нужную передачу в соответствии с условиями движения автомобиля в данный момент.

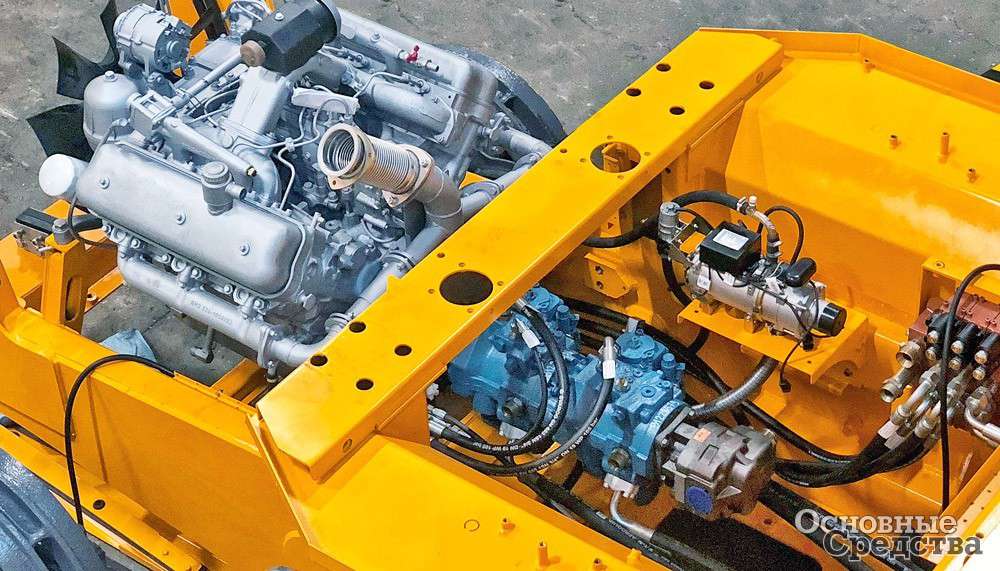

Большинство современных транспортных средств комплектуются следующими типами коробок переключения передач:

Каждый тип КПП имеет свою, отличную от других конструкцию, свои достоинства и недостатки, исходя из которых, автолюбитель во время покупки автомобиля может отдавать предпочтение тому или иному устройству. Устройство механической коробки передач (МКПП), которое будет детально рассмотрено в данной статье, отличается своей простотой, поэтому понять принцип ее действия достаточно легко.

Механизм

Перед тем как приступить к изучению устройства механической коробки передач (МКПП) и принципов ее работы, следует подробно описать данный механизм. Механическая коробка передач – это неотъемлемая часть любого транспортного средства, оборудованного двигателем внутреннего сгорания. Ее обязательное наличие обусловлено спецификой работы современных моторов, имеющих достаточно небольшой диапазон оборотов, в пределах которого достигаются максимальные значения мощности и крутящего момента. Помимо этого любой двигатель имеет критическую величину частоты оборотов, превышение которой неизменно приводит к преждевременному износу агрегата, вплоть до выхода его из строя. Перед передачей крутящего момента на вторичный вал и на колесный привод транспортного средства МКПП меняет направление данной векторной физической величины и преобразовывает ее. Переход на каждую новую ступень в МКПП осуществляется посредством механического передвижения рычага в ту или иную позицию.

Непосредственно механизм КПП находится в металлическом корпусе, внутрь которого заливаются смазочные материалы, обеспечивающие стабильную работу механизма. Рычаг переключения скоростей может располагаться как в самой коробке переключения передач, так и за ее пределами (в кузове автомобиля). В случае дистанционного процесса переключения передач применяется тяга привода управления (кулиса).

Составные части МКПП:

• первичный вал;
• промежуточный вал;
• вторичный вал;
• дополнительный вал;
• картер;
• синхронизаторы;
• устройство переключения передач, в комплектацию которого входят замки и блокировочные механизмы;
• рукоятка переключения передач.

Принцип действия

Подшипники, находящиеся в картере, способствуют вращению валов устройства. Каждый вал имеет в своем оснащении наборы шестерен, на которых в различном количестве расположены специальные зубья.

Функция синхронизаторов заключается в уравновешивании угловых скоростей шестерен, возникающих в процессе их вращения. Благодаря их работе передачи переключаются плавно без постороннего шума.

Блокировочные механизмы предотвращают возможность самопроизвольного выключения передач, в то время как замки препятствуют одновременному включению нескольких передач.

Количество ступеней и валов

Сегодня наибольшей популярностью пользуется пятиступенчатая КПП, однако, нередко можно встретить четырехступенчатые и шестиступенчатые механизмы.

В комплектацию МКПП могут входить два или три вала. Трехвальными механизмами оснащаются переднеприводные и заднеприводные транспортные средства (в т.ч. грузовые автомобили).

Двухвальными коробками чаще всего комплектуют переднеприводные легковые машины.

Основные различия КПП с разным количеством валов:

• Местонахождение валов. В двухвальной КПП валы располагаются параллельно друг другу;
• Процесс осуществления передачи. В КПП с тремя валами передача создается за счет работы одной пары шестерен, в трехвальной – за счет взаимодействия двух пар;
• Прямая передача. Двухвальная КПП не имеет прямой передачи.

В остальном устройство МКПП существенных отличий в конструкции и в принципе работы не имеет.

Видео

Принцип работы МКПП наглядно показан в следующем видеоматериале:

В автомобиле тысячи запчастей и компонентов. Но , поэтому они играют более важную роль по сравнению с другими агрегатами автомобиля. К примеру, к очень важным частям любой машины относится коробка передач. Без нее крутящий момент от двигателя не смог бы достичь колес и ваш автомобиль не тронулся бы с места.

Да, мы не должны владеть углубленными знаниями об устройстве автомобиля. Но, что такое коробка передач обязан знать каждый водитель. Об этом сегодня и поговорим.

Есть два основных типа коробок передач, которые используются в большинстве автомобилей на мировом авторынке — ручная КПП и автоматическая. Сегодня мы остановимся на этих двух основных коробках передач, хотя стоит отметить, что в последние годы набирают популярность другие виды трансмиссий. К примеру, коробка передач с двойным сцеплением, которая работает по принципу механической трансмиссии, но с компьютерным управлением сцепления. Электроника сама автоматически выжимает сцепление, но скорости переключает водитель. Также получили распространение бесступенчатые автоматические коробки вариатор (CVT). Принцип действия подобной коробки основан на ременном приводе по аналогии с велосипедной цепной передачей. Также в последние годы на рынке стали появляться автомобили без коробок. Как правило, автомашины без трансмиссии используют только электрический двигатель.

Прежде чем углубиться в описание принципа работы коробки передач, давайте обозначим основные термины:

Передача: В данном понимании передача представляет в коробке набор определенных шестерёнок, которые работая синхронно вместе, регулируют соотношение между скоростью двигателя и скоростью колеса. Также этот термин используется для описания каждой скорости коробки передач. К примеру, в автоматической коробки электроника автоматически выбирает какой вал с шестернями использовать для оптимальной передачи крутящего момента. В механической трансмиссии водитель самостоятельно выбирает необходимую скорость.

Передаточное отношение: это отношение частоты вращения ведомого вала к частоте вращения ведущего.

Сцепление: Механизм подключения или отключения двигателя к (от) системы передачи (коробки).

Коробка передач: Механизм передачи крутящего момента от двигателя на колеса транспортного средства.

Рычаг переключения передач: Рычаг, который водитель использует для управления коробкой передач и выбора нужной скорости.

Теперь перейдем непосредственно к описанию, как работают две наиболее распространенные коробки передач.

Механическая коробка передач

Несомненно, во всем мире в настоящий момент автоматическая коробка передач стала самой популярной. Согласно статистике мировых продаж автомобилей, львиная доля всех проданных новых транспортных средств в 2014 года, были оснащены автоматической трансмиссией. Но тем не мене, . Как правило, механическая трансмиссия более проста по своей конструкции и по своему принципу работы. Именно с нее мы и начнем.

По своей основной конструкции механическая коробка представляет собой набор зубчатых шестерен и валов (входные и выходные валы). Шестерни одного вала взаимодействуют с шестернями другого вала. В результате соотношения между включенной передачей на входном валу и включенной передачи на выходном валу определяет общее передаточное число определенной передачи.

Водитель выбирает нужную передачу , перемещая . Рычаг управляет движением передач вдоль входного вала. Перемещая рычаг вперед или назад, выбирается нужный набор шестеренок для включения необходимой передачи. Как правило, при переключении рычага верх или вниз два набора шестерней находятся на одном валу. При переключении рычага влево или вправо выбор набора шестеренок происходит на разных валах.

Чтобы включить передачу в механической коробке передач водитель нажимает сначала на педаль сцепления, в результате чего крутящий момент двигателя при выжатом сцеплении не передается на коробку, поскольку двигатель отключается от входного вала КПП. Это позволяет с помощью рычага коробки выбрать нужную скорость, подключив нужный набор шестерен. После выбора необходимой передачи водитель отпускает педаль сцепления, и крутящий момент начинает передаваться на первичный вал и далее на выбранный вал, который в свою очередь передает крутящий момент на привода и колеса.

Автоматическая коробка передач

Одно из самых заметных различий между механической и автоматической коробкой, это то, что автоматическая трансмиссия не использует муфты. Как правило, автоматическая коробка использует гидротрансформаторы, которые и отключают двигатель от коробки (от вала с набором шестерен).

Функция гидротрансформаторов основана на принципах гидродинамики, которую в рамках этой статьи объяснить реально сложно. Для этого необходимо подключить математику и другие естественные науки. Но основной смысл прост. Когда двигатель работает на небольших оборотах, небольшой крутящий момент передается с помощью жидкости и различные каналы на набор шестеренок. Когда двигатель работает быстро, то крутящий момент передается на валы напрямую.

Благодаря преобразованию крутящего момента, шестерни в коробки могут свободно делать свою работу без участия водителя. Но как коробка автоматически выбирает необходимую скорость, которую в механической трансмиссии выбирает водитель вручную?

В отличие от механики где, как правило, конструкция коробки представляет два параллельных вала, использует планетарное расположение валов с шестернями. В отличие от механической коробки, в автоматической трансмиссии используется огромный выбор различных наборов шестерен, которые автоматически подключаются к передаче крутящего момента в зависимости от скорости.

Вместо ручного переключения скоростей используется гидравлическое автоматическое переключение скоростей, которое управляется электроникой. Коробка управляется специальным модулем, в который запрограммированы все соотношения передаточных чисел. В зависимости от подключаемого набора планетарного механизма, электронная программа определяет какую передачу включить с помощью гидравлического автоматического управления.

Автоматическая коробка передач

В современном мире роль автомобиля занимает преимущественную позицию. Люди привыкли к комфорту, поэтому сложно представить, что в скором времени население откажется от автотранспорта. С каждым годом цифры продаж машин только растут. Поэтому в нашей статье мы затронем волнительную и щепетильную тему для автолюбителей. Ведь каждый при покупке озадачивается вопросом: «автомат» или «механика»?

Предлагаем уделить внимание автоматической коробке передач, т.к. есть на эту тему большое количество спорных вопросов. Мы разберем, что такое АКПП, ее устройство, преимущества и недостатки, особенности эксплуатации.

Определение АКПП

Наверняка не многие знают, что же представляет собой АКПП. Поэтому для начала разберем, что это за агрегат, автоматическая коробка передач. Если говорить простым языком, то это разновидность трансмиссии автомобилей, которая подразумевает автоматическое переключение скорости в машине.

Чтобы дать определению полную ясность, подчеркнем, что автоматическая трансмиссия, это тоже самое, что автоматический тип коробки, часто можно встретить аббревиатуру АКП.

Типы АКП, преимущества и недостатки

Современный рынок предоставляет широкий выбор машин с АКП. Автоматические коробки передач бывают разные. У кого-то это может вызвать удивление, особенно у представительниц прекрасного пола, но есть вопросы и у мужчин. Поэтому, чтобы не было непредвиденных ситуаций, поговорим о том, какие есть разновидности, преимущества и недостатки, а также о том, как устроена коробка автомат.

• Гидроавтомат (классическая АКПП) – это самый простой тип коробки автомат, которая состоит из множества деталей и подвижных частей гидроблока. Она исключает прямую связность двигателя и колес. Главным минусом можно считать большой расход горючего. Но есть плюсы: устойчива на любой скорости, можно устанавливать на машины, которые работают на разном топливе.
• Роботизированная АКПП (в просторечии ее называют робот). В процессе революции наверняка снизит потребление топлива. Но нужно учесть, что такой вид прихотлив в ремонте, это связано со сложной конструкцией. При вариаторной трансмиссии скорость набирается и сбрасывается достаточно мягко, также этот вид коробки экономичнее. Но при выборе этой коробки нужно быть готовым к тому, что трансмиссионная жидкость дороже, да и электронная схема настройки системы вариатора может явиться для кого-то огромной проблемой.

Поэтому к вопросу о выборе автомобиля с коробкой автомат стоит подойти очень серьезно.

Как устроен механизм

Заметим, что коробки автомат имеют различия по типу сцепления, типу применяемых актуаторов (это устройство, которое передаёт воздействие с управляющего устройства на объект управления) и по числу передач. Сцепление выполняет функцию контакта двигателя с трансмиссией. А что касается типов сцепления, то его можно разделить на однодисковые и многодисковые. В зависимости от сферы, в которой “трудится” сцепление, оно делится на сухое и влажное. Большей популярностью у производителей пользуется сухое сцепление. Для машины есть такие виды привода сцепления, как:

• механические,
• гидравлические,
• электрические
• и комбинированные варианты.

Если говорить конкретно про легковое авто, то большей популярностью пользуются механическое и гидравлическое. Механический привод отличается простым устройством и дешевизной при производстве.

Благодаря минимальному содержанию конструктивных элементов, он прост в ремонте, что является большим плюсом.

А вот уже более сложное устройство у гидравлического привода, но он в большей степени совершенен, чем механический. Важно отметить, что его характерной чертой является отсутствие троса, который подвергается износу и повреждениям. В машинах с АКПП педаль сцепления отсутствует, но сам механизм конечно есть. Гидротрансформатор в АКПП играет роль сцепления, благодаря чему, трогание с места проходит очень плавно.

Устройство агрегата

Пожалуй, пора перейти к одному из основных моментов – устройство автоматической коробки передач. Предлагаем изучить устройство АКПП на примере классической коробки:

• гидротрансформатор (является улучшенной гидромуфтой, выполняет демпфирующие функции при передаче крутящего момента),
• планетарные редукторы (передают и трансформируют крутящий момент, с механическими передачами),
• соединительные валы (необходимы для перемещения вращающего момента и восприятия действующих сил со стороны находящихся на нём деталей),
• обгонные и фрикционные муфты (предохраняют передачу крутящего момента от ведомого вала к ведущему).

Вес автоматической КПП значительно превышает вес механической трансмиссии. Из-за увеличенного веса АКПП автомобиль может расходовать больше топлива. Часто задают вопрос, какой же вес имеет автоматическая коробка, невозможно назвать точный вес, т.к. он абсолютно разный.

Достоинства и недостатки агрегатов

Автоматический тип коробки передач, конечно же, имеет свои «плюсы» и «минусы». В отличие от механики отличается сложной конструкцией, но лидирует в удобстве и комфортабельности, чего не скажешь о МКП.

Плюсы АКПП:

• Удобство в управлении (полное сосредоточение на управлении автомобилем).
• Повышает безопасность движения.
• Прост в эксплуатации (нет нужды постоянно включать сцепление).
• Плавность передвижения (плавное передвижение автомобиля на протяжении всей поездки, включая остановку).
• Короткий промежуток времени между переходами ступеней.
• Лучшая проходимость по непрочным поверхностям.

Минусы АКПП:

• Дорогостоящее обслуживание и ремонт.
• КПД автоматической коробки ниже, чем у механической КПП.
• Высокий расход топлива (в сравнении с «механикой»).
• Эвакуация автомобиля только при помощи эвакуатора.
• Нельзя завести с толкача.

Особенности эксплуатации

Эксплуатация АКПП требует внимательного изучения, ведь от нее зависит, как долго прослужит ваше любимое авто. Поэтому не жалейте времени и серьезно изучите этот момент.

Автоматическая коробка передач удобна для неопытных водителей, ведь не нужно уделять время переключению передач. Всё внимание будет сосредоточено на проезжую часть, а это уменьшит риск аварийной ситуации. Если вы совершаете дальние поездки, от которых наступает утомлённость, то хорошим помощником станет коробка автоматического типа.

Схема использования АКП достаточно легка. После запуска движка нужно нажать на педаль тормоза и передвинуть рычаг в необходимый для вас режим. Затем отпустить тормоз и медленно нажать на педаль газа. Для простого торможения в достаточной степени будет просто отпустить акселератор, а для значительной остановки – нажать на тормоз.

Режимы АКПП

Теперь подробно разберем режимы, их расшифровку, которые предлагает коробка автоматического типа, а также из чего она состоит.

• Режим «Р» – Паркинг, отвечает за блокировку ведущего колеса, этот режим используют при парковке. Очень важно учесть тот факт, что нельзя передвигать рычаг в положение «паркинг» в момент движения автомобиля. Последствиями может стать серьезная поломка. Поэтому будьте внимательны!
• Режим «R» – Реверс, передача заднего хода. Опять же нужно учитывать, что при переключении данного режима автомобиль должен находиться в неподвижном состоянии.
• Режим «N» – Нейтраль, данный режим равнозначен нейтральной передаче. Существует интересный факт, что владельцы автомобилей с коробкой автомат разделяются на две группы. Первые настаивают на частое переключение в положение «нейтраль», аргументируя это заботой о механизме и экономией топлива. Вторые предпочитают редко обращаться к данному режиму, ссылаясь на бережное отношение к селектору, дабы избежать дорогостоящей поломки.
• Режим «D» – Драйв, позволяет двигаться вперед, также в этом режиме происходит автоматическое переключение скорости.
• Режимы «4-3-2-L», предназначены для разных дорожных условий

Мы рассмотрели основные режимы, конечно чаще всего в автоматической коробке существуют дополнительные положения селектора.

Внимание!

• Трогаться и останавливаться необходимо плавно! Иначе велик шанс, что АКПП сломается и переключение скоростей станет жестким. Ваши резковатые действия приведут к неприятным броскам при переключении передач.
• Очень важно своевременное обслуживание автомобиля. Халатность в данном вопросе может в дальнейшем сыграть не в вашу пользу.
• При покупке масла будьте внимательны, бывает, что консультант может предложить вам масло для механики.
• При конфузной ситуации, предположим машина вязнет в грязи, все ваши «спасательные» действия, такие как буксировка и т.д, будут бесполезны и приведут к перегреву коробки. Лучше дождитесь качественной помощи.
• Если случилось, что ваш транспорт стал неисправным, буксировать в таком случае его необходимо со скоростью не более чем 40 км/ч.

Соблюдая все необходимые правила, вы избавите себя от лишних финансовых трат и обезопасите своё здоровье.

Пора подвести итог

Безусловно, автоматическая трансмиссия комфортабельна, особенно если вы являетесь городским жителем, неопытным водителем или просто не любите заниматься переключением передач. Но стоить помнить, что присутствует яркий минус – высокий расход топлива и практически неремонтопригодность. Но благодаря ежегодному усовершенствованию этот факт не является большой проблемой.

Мы постарались подобрать для вас все основные параметры, преимущества и недостатки АКПП, взвесили все «ЗА» и «ПРОТИВ». За вами лишь обдуманное решение и правильный выбор.

Источник http://neftyanic.ru/kak-rabotaet-korobka-peredach-avtomobilya-kak-ustroena-i-kak/
Источник http://portal-mashin.ru/service/transmission/avtomaticheskaya-korobka-peredach.html
