Виды кпп автомобилей и принцип их работы. Виды коробок переключения передач, используемых в автомобиле

Коробка передач — это важнейший узел в системе автомобиля. Именно при помощи него транспортное средство может передвигаться. Это устройство отвечает за передачу мощности, которая идет от двигателя на ведущие колеса автомобиля, тем самым приводя его в движение. Мощность передается в виде крутящего момента. Таким образом, крутящий момент трансформируется, то есть, увеличивается или уменьшается, изменяет свое направление и т.п.

Коробка передач также предназначена для того, чтобы крутящий момент мог отключаться от трансмиссии. Это относится ко всем типам КПП, кроме механической, так как в этом случае крутящий момент отключается при помощи отдельного узла, а именно сцепления.

Виды кпп автомобилей и принцип их работы

На сегодняшний день коробка передач может быть представлена в четырех вариантах:

  1. « ». Такая КПП управляется ручным методом. Она является самым старым и, как показывает время, самым надежным механизмом. При помощи механической коробки переключения передач водитель хорошо чувствует дорогу, легко управляет автомобилем. Но, стоит отметить, что при использовании МКПП отмечается низкий показатель коэффициента полезного действия. Данный недостаток связан с чрезмерным трением зубьев шестерен.
  2. «Автомат». В этом случае переключение скоростей происходит автоматически. Что касается команды на начало хода и движения задним ходом, то она задается самим водителем. В автоматической КПП также низкий коэффициент полезного действия из-за присутствия планетарных механизмов.
  3. «Робот». Эта КПП разработана на основе «механики», но управление здесь механическое. Автомобиль, оснащенный роботизированной коробкой передач, можно подстроить под любой стиль вождения. В «роботе» повышен коэффициент полезного действия, так как при разработке такой коробки передач применили два вала. РКПП отличается своей компактностью и повышенным уровнем надежности.
  4. . Автомобили, оснащенные вариатором, появились буквально недавно. В таком автомобиле можно плавно переключать скорости, им легко управлять. Коэффициент полезного действия в этом случае также высок, но только не при езде задним ходом. Пока вариатор не доступен для грузовых машин и, наоборот, слишком маленьких.

Покупая автомобиль, при этом не важно, новый или подержанный, любители таких «игрушек» обязательно рано или поздно сталкиваются с таким вопросом, как типы коробок передач. Её выбор – это очень важный этап при выборе авто. Некоторые заранее определяются с тем, какая разновидность коробки передач потребуется, другие начинают думать о ней уже после покупки. Данной теме лучше уделить достаточно внимания сразу. Стоит это сделать затем, чтобы в будущем сэкономить собственные деньги и нервы.

Сегодня мы с вами разберемся с тем, что же представляет собой коробка передач, узнаем, какие есть виды коробок передач, чем они отличаются, и рассмотрим плюсы и минусы каждой.

Коробка передач представляет собой часть трансмиссии различных топливных автомобилей. Основная функция её – смена частот и крутящих моментов, что передаются от «движка» к ведущей паре колес. Или не паре, но речь не об этом. Коробка передач даёт возможность автомобилю двигаться назад, также может позволить отсоединение двигателя от трансмиссии (трансмиссия – передаточный механизм) для, например, инерционного движения. В настоящее время выделяются несколько основных видов: механические, автоматика, роботизированные и вариаторные.

Механика (кратко – МКПП)

Автомобиль с ручным управлением имеет такую схему: двигатель, МКПП + участок сцепления. Когда нажата педаль сцепления, происходит разъединение «движка» и трансмиссии. Сейчас, в таком положении, самое время включать требуемую передачу. Так же эта педаль пригодится при торможении. Сама по себе механическая коробка передач представляет собой корпус с передачами внутри. Передачи – это зубчатые колеса определенных форматов (размеров, высот, толщин). При этом одно из колес приводится во вращение «движком», другое же вращение отдает на колеса. Принцип работы таков: передача крутящего момента происходит от «движка» путем сцепления первоначально к ведущему валу, с него на промежуточный и далее – на ведомый. Промежуточный и ведомый валы на себе держат шестеренки различного размера.

Виды кпп автомобилей и принцип их работы

При включении определенной передачи посредством муфты соединяются нужная шестеренка и вал. Выходная величина крутящего момента зависит от пары шестеренок, по которой происходит передача. Процесс переключения происходит специальным рычагом, который не видел разве что человек, ни разу не сидевший в машине. МКПП в классическом представлении имеет две схемы применения: задний привод и передний. Из плюсов стоит выделить дешевизну (самый дешевый из вариантов коробок передач), простоту механической конструкции, малое потребление топлива и высокий при этом коэффициент полезного действия, особенную динамичность. К минусам относятся неудобства управления, это очень важно учитывать жителям густонаселенных регионов, где нередким явлением представляются пробки. Тогда потребуется почти что непрерывная работа ногами и рукой.

Автоматика

Представляет собой механику с добавочным механизмом, который сам, без участия водителя осуществляет процесс переключения передач. Чем не круто? Существуют следующие возможные режимы: паркинг, обычно обозначается буквой P; нейтральное положение (соответственно, N); задняя, что обозначается буквой R и, конечно, режим езды или буква D. Выбрать режим можно, двигая простой рычаг в нужном направлении. С ним многие, как и с МКПП, знакомы не понаслышке. Наибольшего прогресса в производстве автоматов достигли концерны известной всем марки BMW.

Виды кпп автомобилей и принцип их работы

Их инженеры создали проект под названием «SMG», которая преимущественно устанавливалась на М-серию. В основе системы лежит МКПП в шесть ступеней, ею правит гидравлика с электронным компьютером. В таком режиме передачи меняются молниеносно – за доли секунды, если ещё точнее, то приблизительно за восемь сотых. Разновидностью таких коробок является гидротрансформаторные коробки передач, которые являются наиболее распространенными в мире.

Сам по себе гидротрансформатор – не часть коробки, но он выполняет роль классического сцепления. На высоких оборотах происходит его блокировка посредством муфты, это позволяет экономить бензин или дизельное топливо. К тому же гидротрансформатор прекрасно погасит любые колебания, сохраняя ресурсы «движков» и непосредственно трансмиссии. Крутящие моменты в гидротрансформаторных коробках передач передаются посредством применения специальных трансмиссионных масел, которые циркулируют в замкнутом контуре при высоком давлении. Переключение передач находится под ответственностью гидроблока, который в новейших моделях управляется электроникой.

Виды кпп автомобилей и принцип их работы

гидромеханическая коробка передач

Такой подход к конструкции дает возможность работать коробке передач в разных режимах: в режиме экономии, режиме «спорт» или в стандартном режиме. Механическая часть гидротрансформаторной коробки может ремонтироваться и при этом обладает завидной надежностью. Наиболее уязвимым местом является гидроблок. Также немаловажную роль играет масло (то самое, трансформаторное), хотя автоматика позволяет его не менять.

Характеристики езды при этом будут в сильной зависимости от так называемых «мозгов» (то есть электронных элементов). Свою роль сыграет количество передач трансмиссии (их может быть от 4 до 8).В зависимости от марки автомобиля, может отличаться следующими плюсами:

  • легкость в управлении машиной, комфорт езды;
  • акпп позволяет тронуться на ровной поверхности без явления отката;
  • исключение возможности переключения передач неверно и, соответственно, дополнительная защита от «травм» механизмов;
  • в таких машинах с автоматикой имеется специальная система, что не даст автомобилю самостоятельно двигаться по неровной поверхности (скат, горка).

К минусам относят следующие:

  • в отличие от МКПП расходует больше дизельного топлива или бензина;
  • дорогая коробка передач, в обслуживании тоже;
  • некоторые «тормоза» при переключении;
  • наличие стартера.

Виды кпп автомобилей и принцип их работы

Роботизированные коробки передач

Делятся на простые механики и про-версии (продвинутые). Простая – это гибрид механики в части строения и автоматики — в части управления. Короче говоря – это механическая КП, где переключение производится посредством электроники. Скорость переключения передач в самом простом варианте – от 1 секунды, но не более 2. Лучшим видом является преселективная коробка. Она представляет собой механическую при наличии двух сцеплений и имеет прямое включение. Характеризуется она плавным и достаточно резким в то же время разгоном. Передачи в такой коробке переключаются за доли секунды. К плюсам следует отнести: относительная экономичность, дешевизна, малый вес и возможность осуществлять переключение, применяя специальные подрулевые «лепестки».

Из минусов особенно выделяются следующие:

  • четко ощущаются этапы переключения, вопрос плавного переключения – под сомнением;
  • иногда вероятны задержки в переключении, наличествуют толчки и рывки;
  • не переносит пробуксовок.

На самом деле, роботы самых первых поколений – неудачная новинка авторынка, хотя на данный момент они активно совершенствуются, и современные модели по своим характеристикам ничем не хуже других типов коробок передач. Любой из производителей автомобилей с роботизированными коробками передач имеет собственные технологии и, соответственно, названия. Наиболее распространенная на данный момент разновидность – это «DSG», что принадлежит знаменитому Volkswagen. Конкретные модели с технологией «DSG» данного производителя автомобилей с преселективными коробками передач: Гольф, Ауди А4 С-троник, Сеат Биза 1.6.

Виды кпп автомобилей и принцип их работы

Вариаторные кп

Настал черед рассмотреть вариаторную коробку. Её появление обуславливается возрастанием цен на бензины и дизельное топливо, требованиями экологов и желанием комфорта. Вариатором является трансмиссия, где отсутствуют передачи совсем. Этот самый вариатор состоит из 1 и 2 пары шкивов в виде конуса, а между ними осуществляется процесс вращения ремня. Передаточные числа меняются почти что постоянно, что обеспечивает полную плавность работы такой коробки передач, абсолютный комфорт и отсутствие различного вида толчков, рывков и ударов. Вариаторы оснащаются различной электроникой, что играет роль системы управления. Компьютер, который осуществляет процесс управления, самостоятельно учитывает условия и тонкости движения. Из очевидных плюсов: работа «движка» в оптимальном режиме, повышенный комфорт, экономичность, плавный разгон, относительно легкая конструкция, отсутствие траты времени на переключениях передач.

Виды кпп автомобилей и принцип их работы

Среди минусов выделяются дороговизна, в том числе обслуживания, невозможность использовании мощных «движков», «боязнь» перегревов, недостаточная динамика. На данный момент рынок машин с вариаторами представлен чаще всего моделями Renault (Scenic 2.0, Mitsubishi Lancer 1.8, Audi A4 2.0 Multitronic). Наверняка, знакомые многим, если не каждому автолюбителю, марки и модели, а? Поклонникам вариаторных коробок передач первым делом — сюда.

Итак, теперь, когда мы знакомы поближе с каждым вариантом коробок передач, разумно задаться главным вопросом.

В пользу какой коробки делать свой выбор?

Разумеется, идеальной коробки передач просто нет. Стоит учитывать собственные желания и «хотелки». Например, если вы – любитель драйва и обожаете крутые движения и маневры в сочетании со скоростью, то вам подойдёт механизированный тип либо робот. Любителям же комфортного движения идеальным выбором станет автоматика. Для ценителей плавного движения подойдёт вариатор.

Виды кпп автомобилей и принцип их работы

Заключение

Итак, мы рассмотрели основные виды коробок передач — от классической механики до современных роботов. Делая выбор в пользу той или иной коробки передач, следует прежде всего руководствоваться собственным стилем езды, часто используемыми маршрутами и качеством дорог на этих маршрутах. Также важно помнить о наличии у вас свободных средств: каждый вид в зависимости от качества и марки может требовать частых ремонтов и трепетного ухода, что вызывает определенные финансовые расходы. Так же рекомендуется обращать внимание особенно четко на те марки машин с выбранной и подходящей вам коробкой передач, которые имеют приличный стаж на рынке автомобилей.

Коробка передач является важным конструктивным элементом трансмиссии автомобиля и предназначена для изменения крутящего момента, скорости и направления движения автомобиля, а также длительного разъединения двигателя от трансмиссии.

В зависимости от принципа действия различают ступенчатые, бесступенчатые и комбинированные коробки передач. Тип коробки передач во многом определяет тип трансмиссии автомобиля.

В ступенчатых коробках передач крутящий момент изменяется ступенчато. К ним относятся механическая и роботизированная коробки передач.

Механическая коробка передач (сокращенное наименование – МКПП, обиходное название — механика) представляет собой многоступенчатый цилиндрический редуктор, в котором предусмотрено ручное переключение передач. В зависимости от числа ступеней различают четырехступенчатую, пятиступенчатую, шестиступенчатую, семиступенчатую и более коробки передач.

Основными преимуществами механической коробки передач являются простота конструкции, надежность, возможность ручного управления во всех режимах движения. Благодаря этим качествам МКПП является самым распространенным типом коробки передач. Вместе с тем, все больше потребителей в последние годы выбирают коробки с автоматическим управлением.

Роботизированная коробка передач (другое наименование – автоматизированная коробка передач, обиходное название — робот) представляет собой механическую коробку передач, в которой автоматизированы функции выключения сцепления и переключения передач. Современные роботы имеют двойное сцепление , которое обеспечивает передачу крутящего момента без разрыва потока мощности.

Применение роботизированной коробки передач с двойным сцеплением обеспечивает снижение расхода топлива, высокую разгонную динамику. Благодаря данным качествам, популярность роботов стремительно растет. В настоящее время преселективные коробки передач устанавливаются как на бюджетные автомобили (Volkswagen, Ford), так и автомобили премиум класса (Bentley, Porsche). Известными конструкциями роботизированных коробок передач являются коробки передач DSG (Direct Shift Gearbox), SMG (Sequential M Gearbox), Изитроник.

К бесступенчатым коробкам передач относится вариатор (обиходное название вариаторная коробка передач). В отличие от ступенчатых коробок, передаточное число в вариаторах изменяется плавно. Это достигается за счет гидравлического или механического преобразования крутящего момента.

Благодаря своей конструкции вариатор обеспечивает оптимальные динамические характеристики автомобиля. С другой стороны вариаторная коробка передач имеет ограничения по величине передающего крутящего момента. Отдельные конструкции имеют нарекания в плане надежности и ресурса. Вариаторы используют, в сновном японские автомобильные компании (Nissan, Honda, Subaru), из европейских — Audi. Известными конструкциями вариаторов являются Мультитроник , Экстроид.

Комбинированный принцип действия используется в автоматической коробке переключения передач (сокращенное наименование – АКПП, обиходное название – коробка-автомат). Классическая автоматическая коробка передач включает гидротрансформатор (заменяющий сцепление и обеспечивающий безступенчатое регулирование крутящего момента) и механическую коробку передач (обычно планетарный редуктор). Современные автоматы имеют семь (7G-Tronic) и даже восемь ступеней передач.

Коробка-автомат обеспечивает плавное переключение передач и высокую надежность работы. При этом АКПП имеет повышенный расход топлива и низкую разгонную динамику. В ряде конструкций автоматической коробки передач предусмотрена имитация ручного переключения передач Типтроник , Стептроник.

В настоящее время термином «автоматическая коробка передач» обозначаются не только классическая гидротрансформаторная коробка, а также роботизированная коробка передач и вариатор. Все они имеют электронное управление.

Разновидностью автоматической коробки передач является т.н. адаптивная коробка передач, учитывающая стиль вождения конкретного человека.

Создание двигателя внутреннего сгорания способствовало развитию всех типов транспорта и даже появлению новых видов. Первые автомобили именовались самобеглыми колясками и имели достаточно примитивную конструкцию. Передача крутящего момента от силового агрегата на ведущие колеса происходила при помощи очень ненадежного ременного, а позднее и цепного привода.

Двигатели внутреннего сгорания, используемые на транспортных средствах, имеют относительно небольшой рабочий диапазон. При малой частоте вращения коленчатого вала силовой агрегат не развивает достаточной мощности и под нагрузкой просто глохнет. При больших оборотах резко возрастают нагрузки на детали, и мотор может просто пойти вразнос. Коробка перемены передач призвана обеспечить оптимальный режим работы двигателя в разных условиях.

Этот агрегат представляет собой редуктор, позволяющий в широком диапазоне изменять частоту оборотов и крутящий момент на ведущих колесах автомобиля. Такие механизмы не нужны на транспортных средствах, оснащенных электрическими и паровыми двигателями.

Тяговые характеристики данных силовых агрегатов позволяют обходиться без дополнительных устройств. В идеале двигатель может быть встроен непосредственно в колесо, в настоящее время уже существуют промышленные образцы приводов такого рода.

Виды кпп автомобилей и принцип их работы

Термин коробка перемены передач в настоящее время практически не используется, вместо него применяется более современное название: коробка переключения передач.

Помимо основного назначения этот механизм выполняет еще ряд функций:

  • обеспечение реверса, иными словами, движения задним ходом;
  • разобщение работающего силового агрегата и трансмиссии во время длительной остановки или стоянки;
  • обеспечение условий для запуска двигателя.

Применение коробки переключения передач позволяет водителю автомобиля выбирать наиболее оптимальный режим работы силового агрегата в зависимости от внешних условий.

Проектированием и серийным изготовлением такого рода механизмов занимаются в основном производители автомобилей. Кроме того, в мире существует ряд компаний, специализацией которых является производство элементов трансмиссий и, в частности, коробок переключения передач:

  • Allison Engine Company;
  • BorgWarner Inc;
  • Delphi Corporation;
  • Robert Bosch GmbH;
  • Wulf Gaertner Autoparts AG;
  • ZF Friedrichshafen AG.

Указанные компании обычно выполняют заказы автопроизводителей, осуществляя при этом серийное изготовление оригинальных и лицензионных механизмов. Нередко они осуществляют опытно-конструкторские работы и участвуют в совместных проектах корпораций, занимаясь доводкой техники. Продукция данных производителей отличается высочайшим качеством и надежностью.

Классификация коробок переключения передач

В процессе развития автомобилестроения инженерами были предложены несколько типов механизмов, реализующих разные принципы действия и способы управления. Общепринятая в инженерной среде классификация коробок использует названные выше признаки в качестве отличительных:

По принципу работы коробки переключения передач делятся на три вида:

  • ступенчатые;
  • бесступенчатые;
  • комбинированные.

По способу управления устройством различают:

  • механические;
  • автоматические;
  • роботизированные.

Данная классификация не включает в себя некоторые типы коробок переключения передач, которые в силу ряда обстоятельств не получили широкого распространения.

Так, некоторые автомобили, предназначенные для людей с ограниченными физическими возможностями, оснащались полуавтоматическими трансмиссиями. По сути это обычная коробка с ручным переключением передач, агрегатированная с автоматизированным сцеплением.

В настоящее время многие автопроизводители в рамках экологических программ выпускают автомобили с гибридными силовыми установками. Конструкций таких машин достаточно много, используются самые разные схемы компоновки. В некоторых из них присутствуют коробки переключения передач, в других же в качестве привода используются электрические двигатели, не нуждающиеся в дополнительных устройствах для передачи крутящего момента.

Видео — виды коробок переключения передач автомобиля, их плюсы и минусы:

Подавляющее большинство коробок переключения передач представляют собой редуктор, с несколькими парами шестеренок. Изменение передаточного числа в них происходит дискретно, а число пар соответствует количеству ступеней.

В свою очередь, существует две основных конструктивные схемы механизмов такого рода: соосные и планетарные. Первая компоновка в основном применяется в механических коробках, а вторая – в автоматических.

Бесступенчатые механизмы называются вариаторами, в них изменение частоты вращения ведомого вала по отношению к ведущему происходит плавно без рывков. В них реализуется принцип передачи крутящего момента через промежуточный элемент, используя силу трения. Соответственно вариаторы классифицируются по типу передающего звена: клиноременные, клиноцепные, роликовые и шариковые передачи.

Механические

Агрегаты такого типа получили наибольшее распространение в Старом Свете ими оснащено около 80% от общего количества транспортных средств. В технических описаниях автомобилей механические коробки часто обозначаются аббревиатурой МКПП. Они отличаются простотой и высокой надежностью конструкции. Подробное описание принципа действия и устройства механической коробки можно найти .

Вкратце работу агрегата можно описать следующим образом: на маховике двигателя установлен механизм сцепления. Ведомый диск его имеет возможность перемещаться вдоль ведущего вала в шлицах разной формы. Сцепление обеспечивает прерывание потока мощности в момент переключения передачи. Через первичный вал крутящий момент приводит в действие через постоянную главную передачу ведущий вал коробки.

На нем установлены и жестко зафиксированы шестерни по количеству передач и еще одна для заднего хода. В постоянном зацеплении с ними находятся соответствующие детали ведомого вала. Они свободно вращаются на подшипниках, а между ними имеются стопорные кольца с синхронизаторами. Эти детали выравнивают скорости вращения ведущих и ведомых шестерней между собой и обеспечивают зацепление при включении определенной передачи.

Виды кпп автомобилей и принцип их работы

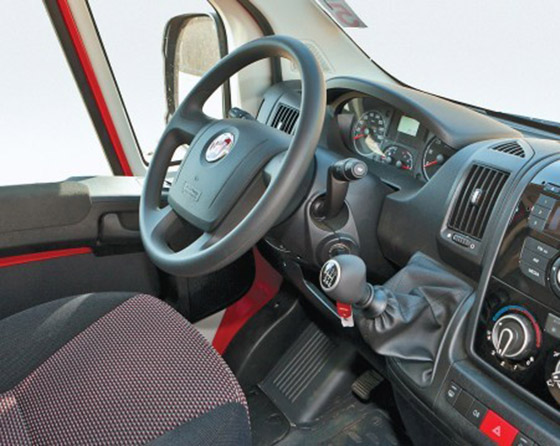

Перемещение муфты производится специальными вилками, которые приводятся в действие специальным механизмом. Защитой от одновременного включения двух передач является замок, исключающий перемещение других устройств. Водитель осуществляет управление работой коробки при помощи специального рычага, который может устанавливаться в разных точках салона:

  • на полу;
  • на центральной консоли;
  • на рулевой колонке;
  • на панели приборов.

Передача управляющего воздействия на МКПП может передаваться непосредственно либо через специальные тросовые механизмы или кулисы.

Роботизированные

Развитие электроники и появление достаточно надежных процессоров и контролеров сделало возможным их применение в выборе режимов работы трансмиссии автомобилей. Роботизированные коробки переключения передач представляет собой проверенную временем и надежную механику, управление которой осуществляется при помощи электронного блока.

Подробное описание устройства таких коробок и принципа их действия можно найти . Отработка методики осуществлялась на болидах, специально созданных для участия в соревнованиях Формулы -1. В данных автомобилях сервоприводы управляют работой сцепления и переключениями передач. Время перемены передачи в них составляет от 0,01 до 0,02 с.

Существуют два способа управления функционированием роботизированной коробки передач: гидравлический и электрический. Первый вариант обеспечивает минимальное время срабатывания, но более сложен в изготовлении. Используется преимущественно на дорогих автомобилях бизнес-класса. Электрические сервомоторы применяются на бюджетных моделях и не могут похвастаться значительным быстродействием.

Основное достоинство роботизированных коробок переключения передач: жесткая механическая связь между двигателем и ведущими колесами. В сравнении с автоматическими коробками данный тип трансмиссии обладает лучшими характеристиками и меньшими потерями. Основным недостатком ее является высокая сложность и соответственно стоимость механизма.

Автоматические

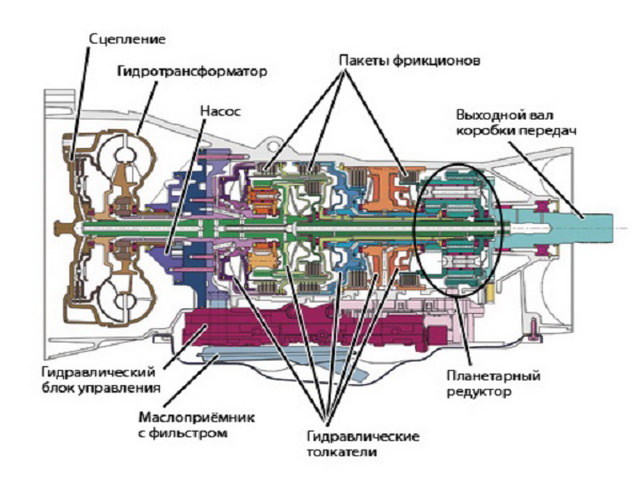

Общепринятые обозначения агрегатов такого рода АКП или АКПП, они представляют собой целый комплекс устройств. В его состав входит гидромеханическое сцепление и планетарный редуктор. Данная конструкция позволяет создавать разные передаточные соотношения в зависимости от выбранного режима работы. Развернутое описание устройства и принципа работы АКП можно найти .

Планетарный механизм состоит из двух шестерней – центральной и внешней, а также расположенных между ними сателлитов. Они устанавливаются на специальном узле – водиле. Детали могут фиксироваться относительно корпуса коробки при помощи специальных механизмов, по устройству аналогичных фрикционам сцепления или ленточным тормозам.

Управление работой АКПП осуществляется при помощи гидроприводов, при этом выбор режима производится селектором. Педаль акселератора на таких автомобилях не имеет прямой механической связи с дроссельной заслонкой двигателя. При нажатии на нее происходит изменение положения клапана в гидросистеме, которая управляет работой коробки.

Видео — как устроена автоматическая коробка передач:

На современных АКП выбор режима выполняется процессором, который способен адаптироваться под манеру вождения. Это позволило несколько уменьшить негативные стороны данного типа коробок переключения передач.

Так, резкое нажатие на педаль газа вызывает включение режима кикдаун, при котором переход на повышенную передачу происходит при значительно больших оборотах коленчатого вала. Разгонная динамика при этом значительно возрастает.

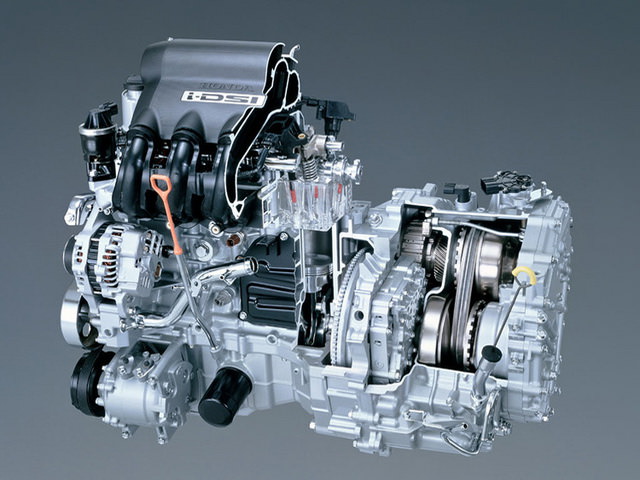

Вариаторы

Бесступенчатая передача обеспечивает силовому агрегату возможность работы на постоянных оборотах. Таким образом, достигаются максимальные показатели по мощности, экономичности или крутящему моменту в зависимости от выбранного режима.

Передача усилия от двигателя на ведущие колеса осуществляется без разрывов потока. С полным и точным описанием конструкции вариатора и принципа действия можно ознакомиться .

Название этого устройства происходит от английского слова variable – переменная, которое входит в наименование конструкции. CVT расшифровывается как непрерывная переменная трансмиссия, что наилучшим образом характеризует ее работы. Предусмотренное конструкцией сцепление используется исключительно для запуска и обеспечения работы двигателя во время остановки.

Существует несколько разновидностей конструкций вариаторов:

  • клиноременный;
  • клиноцепной;
  • тороидальный.

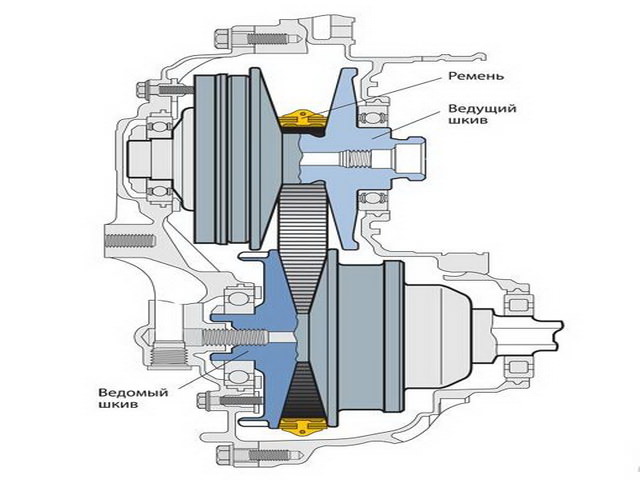

В первом устройстве передача усилия осуществляется при помощи ремня, который находится между двумя направленными своими вершинами друг к другу конусами. Расстояние между ними изменяется в простейшем устройстве под воздействием центробежной силы, а в более сложных конструкциях под управлением электронного контролера.

Видео — что такое бесступенчатая трансмиссия (вариатор):

Клиновый ремень проваливается к центру и соответственно меняется радиус зоны его соприкосновения со шкивом. Обратная картина наблюдается на другой части конструкции. В результате передаточное соотношение плавно изменяется. Клиноременные передачи используются на относительно небольших транспортных средствах скутерах.

Полимерные материалы не способны выдержать больших нагрузок, и малопригодны для автомобильных трансмиссий. Прочность клиноременной передачи увеличивается за счет использования пакета стальных пластин особой формы с вырезами, через которые пропущены синтетические соединительные элементы. Такие элементы применяются даже на относительно небольших кроссоверах модели Honda H-RV.

Большие усилия могут передавать торовые вариаторы, разработанные инженерами компании Ниссан. Данное устройство состоит из двух конусов с вогнутой поверхностью, находящихся на одной оси. Один из них является ведущим, а другой соответственно ведомым. Передача крутящего момента осуществляется через два ролика, которые соединяются их и образуют хорду. Наклоном этих элементов изменяются радиусы в точках соприкосновения и передаточное отношение.
