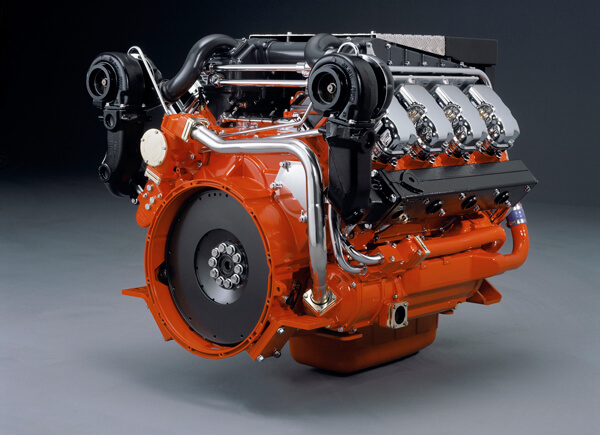

Как работает дизельный двигатель автомобиля. Всё про дизельный двигатель или «Почему дизель?» Система работы дизельного двигателя

Согласно сложившимся представлениям, дизельные двигатели производят много шума, неприятно пахнут и не дают нужной мощности. Считается, что они пригодны лишь для грузовых автомобилей, фургонов и такси. Возможно, в 1980-х гг. все было так, однако с тех пор ситуация в корне поменялась. Дизельные двигатели и органы управления системами впрыска топлива стали гораздо более совершенными. В 1985г. в Великобритании было продано почти 65 000 автомобилей с дизельными двигателями (примерно 3,5% от общего количества проданных автомобилей). Для сравнения, в 1985г. было продано всего 5380. (данные, вероятно, для рынка США).

Основные части дизельного двигателя должны быть прочнее, чем части двигателя, работающего на бензине.

Зажигание. Для зажигания не требуются искры, т.к. смесь воспламеняется под действием компрессии.

Запальные свечи. Нагревают камеру сгорания при холодном старте.

Многие дизельные двигатели были созданы на основе бензиновых двигателей, однако их основные детали обладают повышенной прочностью и способны выдерживать высокое давление.

Топливо попадает в двигатель за счет нагнетательного насоса с дозатором, который обычно прикреплен к боку блока цилиндров. В системе не используется электрическое зажигание.

Основным преимуществом дизельных двигателей перед бензиновыми является снижение эксплуатационных расходов. Дизельные двигатели обладают большей эффективностью за счет сильной компрессии и низкой стоимости топлива. Разумеется, цены на дизель могут варьироваться, поэтому автомобиль с дизельным двигателем обойдется вам дорого, если вы живете в регионе с высокими ценами на дизельное топливо. Кроме того, таким автомобилям реже требуется техобслуживание, однако замена масла для них организуется чаще, чем для автомобилей, которые работают на бензине.

Повышение мощности

Основным недостатком дизельных двигателей является их малая мощность по сравнению с бензиновыми двигателями равного объема.

Эту проблему можно решить, просто увеличив объем двигателя, однако зачастую это приводит к значительному утяжелению автомобиля.

Некоторые производители снабжают свои двигатели турбонагнетателями, чтобы повысить их конкурентоспособность. К примеру, производством турбодизелей занимаются Rover, Mercedes, Audi и VW.

Как работают дизельные двигатели

Впуск

При движении поршня вниз по цилиндру открывается впускной клапан, впускающий воздух.

Компрессия

Когда поршень доходит до нижнего основания цилиндра, впускной клапан закрывается. Поршень поднимается, сжимая воздух.

Зажигание

Топливо впрыскивается в цилиндр, когда поршень доходит до верхнего основания. При этом топливо воспламеняется и снова приводит поршень в движение.

Выпуск

На обратном пути поршень открывает клапан выпуска, и отработанный газ выходит из цилиндра.

Четырехтактные дизельный и бензиновый двигатели работают по-разному, несмотря на то, что в их состав входят одинаковые компоненты. Основное отличие заключается в способе зажигания топлива и управления получаемой в результате энергией.

В двигателе, работающем на бензине, смесь воздуха и топлива зажигается от искры. В дизельном двигателе топливо воспламеняется под действием сжатого воздуха. В дизельных двигателях воздух сжимается в среднем в соотношении 1/20, в то время для бензиновых двигателей — это соотношение в среднем равно 1/9. Такое сжатие сильно нагревает воздух до температуры, достаточной для мгновенного воспламенения топлива, поэтому при использовании дизельного двигателя нет нужды в искрах или других способах зажигания.

Бензиновые двигатели поглощают очень много воздуха за один такт поршня (конкретный объем зависит от степени открытия отверстия дросселя). Дизельные двигатели всегда поглощают один и тот же объем, который зависит от скорости, при этом воздухопровод не оснащен дросселем. Его перекрывает один впускной клапан, а в двигателе отсутствует карбюратор и дисковый затвор.

Когда поршень достигает нижнего основания цилиндра, впускной клапан открывается. Под действием энергии от других поршней и импульса от махового колеса поршень отправляется к верхнему основанию цилиндра, сжимая воздух примерно в двадцать раз.

Как только поршень достигает верхнего основания, в камеру сгорания впрыскивается тщательно отмеренный объем дизельного топлива. Нагретый при сжатии воздух мгновенно воспламеняет топливо, которое расширяется при сгорании и снова отправляет поршень вниз, поворачивая коленчатый вал.

Когда поршень двигается вверх по цилиндру на такте выпуска, выпускной клапан открывается, позволяя отработанным и расширившимся газам выйти в выхлопную трубу. В конце такта выпуска цилиндр снова готов к новой порции свежего воздуха.

Конструкция дизельного двигателя

Дизельный и бензиновый двигатель состоят из одинаковых частей, которые выполняют одни и те же функции. Тем не менее, части дизельного двигателя обладают повышенной прочностью, т.к. они призваны выдерживать большую нагрузку.

Стенки блока дизельного двигателя обычно намного толще стенок блока бензинового двигателя. Они укреплены дополнительными решетками, которые блокируют импульсы. Помимо этого, блок дизельного двигателя эффективно поглощает шумы.

Поршни, шатуны, валы и крышки корпуса подшипников изготавливаются из самых прочных материалов. Головка цилиндра дизельного двигателя имеет особый вид, связанный с формой форсунок, а также формами камеры сгорания и вихрекамеры.

Впрыск

Для плавной и эффективной работы любого двигателя внутреннего сгорания требуется правильная смесь воздуха и топлива. Для дизельных двигателей эта проблема особенно актуальна, т.к. воздух и топливо подаются в разное время, смешиваясь внутри цилиндров.

Впрыск топлива в двигатель может быть прямым и непрямым. По сложившейся традиции чаще используется непрямой впрыск, т.к. он позволяет создавать вихревые потоки, которые смешивают топливо и сжатый воздух в камере сгорания.

Прямой впрыск

При прямом впрыске топливо опадает прямо в камеру сгорания, расположенную в головке поршня. Такая форма камеры не позволяет смешивать воздух с топливом и поджигать получившуюся смесь без жесткого стука, характерного для дизельных двигателей.

В двигателе с непрямым впрыском обычно присутствует небольшая спиральная вихрекамера (форкамера). Перед попаданием в камеру сгорания топливо проходит через вихрекамеру, и в нем образуются вихревые потоки, обеспечивающие лучшее смешивание с воздухом.

Недостатком такого подхода является то, что вихрекамера становится частью камеры сгорания, а значит, вся конструкция приобретает неправильную форму, вызывает проблемы при сгорании и негативно влияет на эффективность работы двигателя.

Непрямой впрыск

При непрямом впрыскивании топливо попадает в небольшую форкамеру, а оттуда — в камеру сгорания. В результате конструкция приобретает неправильную форму.

Двигатель с прямым впрыском не оборудован вихрекамерой, и топливо прямиком попадает в камеру сгорания. При проектировании камер сгорания в головке поршня инженеры должны уделять особое внимание их форме, чтобы обеспечить достаточную силу вихрей.

Запальные свечи

Чтобы разогреть головку блока цилиндров и блок цилиндров перед холодным стартом, в дизельных двигателях используются запальные свечи. Короткие и широкие свечи являются составной частью электросистемы автомобиля. При включении питания элементы в свечах очень быстро нагреваются.

Запальные свечи включаются при особом повороте колонки рулевого управления или с помощью отдельного переключателя. В последних моделях свечи выключаются автоматически, как только двигатель разогревается и разгоняется до скорости, превышающей скорость холостого хода.

Управление скоростью

В отличие от бензиновых двигателей, в дизельных двигателях отсутствует дроссель, поэтому объем потребляемого ими воздуха остается неизменным. Частота вращения двигателя определяется только объемами топлива, впрыскиваемого в камеру сгорания. Чем больше топлива, тем больше энергии выделяется при сгорании.

Педаль газа подключена к датчику в система зажигания, а не к дросселю, как в автомобилях, которые работают на бензине.

Для остановки дизельного двигателя по-прежнему необходимо повернуть ключ зажигания. В бензиновом двигателе при этом исчезает искра, а в дизельном — отключается соленоид, отвечающий за подачу топлива в насос. После этого двигатель расходует оставшееся в нем топливо и останавливается. По факту, дизельные двигатели останавливаются быстрее, чем бензиновые, потому что высокое давление сильно замедляет ход.

Как заводится дизельный двигатель

Дизельные двигатели, подобно бензиновым, заводятся при включении электромотора, запускающего цикл сжатия и воспламенения. Тем не менее, при низкой температуре дизельные двигатели заводятся с трудом, потому что сжатый воздух не разогревается до температуры, необходимой для воспламенения топлива.

Для решения этой проблемы производители изготавливают запальные свечи. Запальные свечи представляют собой питаемые от батареи электроотопители, которые включаются за несколько секунд до запуска двигателя.

Дизельное топливо

Топливо, используемое в дизельных двигателях, сильно отличается от бензина. Оно не проходит очистку, а потому представляет собой вязкую тяжелую жидкость, которая испаряется довольно медленно. Благодаря этим физическим свойствам дизельное топливо иногда называют дизельным маслом или мазутом. В сервисных центрах и на заправках автомобили, работающие на дизельном топливе, часто называют дервами (от diesel-engined road vehicles).

В холодную погоду дизельное топливо быстро густеет или даже замерзает. Кроме того, в нем содержится небольшое количество воды, которая также может замерзнуть. Все виды топлива поглощают из атмосферы воду. Более того, она нередко проникает в подземные резервуары. Допустимое содержание воды в дизельном топливе — 0,00005-0,00006%, т.е. четверть стакана воды на 40 литров топлива.

Лед или водяная пробка может заблокировать топливопроводы и форсунки, что делает невозможной работу двигателя. Именно поэтому в холодную погоду можно увидеть водителей, которые пытаются подогреть топливопровод с помощью паяльника.

В качестве превентивной меры можно возить с собой дополнительный бак, однако современные производители уже добавляют в топливо примеси, которые позволяют использовать его при температуре выше -12-15°C.

Дизельным двигателям удалось пройти длительный и успешный путь развития от неэффективных и загрязняющих экологию агрегатов начала двадцатого века, до супер экономных и абсолютно беззвучных, которые сегодня устанавливаются на добрую половину всех выпускаемых автомобилей. Но, несмотря на такие удачные модификации, общий принцип их действия, отличающий дизельные моторы от бензиновых, остался все тем же. Постараемся рассмотреть данную тему подробнее.

В чем основные отличия дизельных двигателей от бензиновых?

Уже видно из самого названия, что дизельные двигатели работают не на бензине, а на дизельном топливе, которое также называют соляркой, ДТ или просто дизелем. Вникать во все подробности химических процессов перегонки нефти мы не будем, скажем только, что и бензин и дизель производят из нефти. Во время перегонки нефть делится на различные фракции:

• газообразные — пропан, бутан, метан;
• нарты (короткие цепочки углеводов) — используются для производства растворителей;
• бензин — взрывоопасная и быстро испаряющая прозрачная жидкость;
• керосин и дизель — жидкости с желтоватым оттенком и более вязкой структурой, чем у бензина.

То есть солярка производится из более тяжелых фракций нефти, ее важнейшим показателем является воспламеняемость, определяемая цетановым числом. Также ДТ характеризуется большим содержанием серы, которое, однако, стараются всеми силами уменьшать, чтобы топливо соответствовало экологическим стандартам.

Как и бензин, дизель делится на разные виды в зависимости от температурных режимов:

• летний;
• зимний;
• арктический.

Стоит также заметить, что дизельное топливо производят не только из нефти, но и из различных растительных масел — пальмового, соевого, рапсового и др., смешанных с техническим спиртом — метанолом.

Однако, заливаемое топливо — это не главное отличие. Если мы посмотрим на бензиновый и дизельный двигатели «в разрезе», то разницы никакой визуально не заметим — те же поршни, шатуны, коленчатый вал, маховик и так дальше. Но разница есть и она очень существенная.

Принцип работы дизельного двигателя

В отличие от бензиновых, в дизеле совсем по другому принципу происходит зажигание воздушно-топливной смеси. Если в бензиновых — как в карбюраторных, так и инжекторных — движках сначала происходит приготовление смеси, а затем ее воспламенение с помощью искры от свечи зажигания, то в дизеле в камеру сгорания поршня нагнетается воздух, затем воздух сжимается, разогреваясь до температур 700 градусов, и вот в этот момент в камеру попадает топливо, которое тут же взрывается и толкает поршень вниз.

Дизельные двигатели — четырехтактные. Рассмотрим каждый такт:

1. Такт первый — поршень движется вниз, открывается впускной клапан, тем самым в камеру сгорания попадает воздух;
2. Такт второй — поршень начинает подниматься, воздух начинает под давлением сжиматься и разогреваться, именно в этот момент через форсунку впрыскивается солярка, происходит ее возгорание;
3. Такт третий — рабочий, происходит взрыв, поршень начинает двигаться вниз;
4. Такт четвертый — открывается выпускной клапан и все отработанные газы выходят в выпускной коллектор или в патрубки турбины.

Конечно, все это происходит очень быстро — несколько тысяч оборотов в минуту, требуется очень слаженная работа и подгонка всех узлов — поршней, цилиндров, распределительного вала, шатунов коленвала, а самое главное датчиков — которые в секунду должны передавать на CPU сотни импульсов для мгновенной обработки и вычисления необходимых объемов воздуха и солярки.

Дизельные двигатели выдают больший коэффициент полезного действия, именно поэтому их используют на грузовых авто, комбайнах, тракторах, военной технике и так далее. ДТ более дешевое, но нужно отметить, что сам двигатель обходится дороже в эксплуатации, потому что уровень компрессии здесь почти в два раза выше, чем в бензиновом, соответственно нужны поршни особой конструкции, а все используемые узлы, детали и материалы усиленные, то есть стоят дороже.

Также очень строгие требования предъявляются к системам подачи топлива и отвода отработанных газов. Ни один дизель не сможет работать без качественного и надежного ТНВД — топливного насоса высокого давления. Он обеспечивает корректную подачу топлива на каждую форсунку. Кроме того на дизелях используются турбины — с их помощью отработанные газы используются повторно, тем самым повышая мощность двигателя.

Есть у дизеля и некоторый ряд проблем:

• повышенный шум;
• больше отходов — топливо более маслянистое, поэтому нужно регулярно проводить замену фильтров, следить за выхлопом;
• проблемы со стартом, особенно холодным, используется более мощный стартер, топливо быстро густеет при понижении температуры;
• дорого обходится ремонт, особенно топливной аппаратуры.

Одним словом — каждому свое, дизельные двигатели характеризуются большей мощностью, ассоциируются с мощными внедорожниками и грузовиками. Для простого же горожанина, который ездит на работу — с работы и по выходным выезжает за город, хватит и маломощного бензинового движка.

Видео, на котором показан весь принцип работы дизельного двигателя внутреннего сгорания

Рассмотрим историю создания, принцип работы дизельного двигателя, попытаемся разобраться в причинах популярности, его конструктивные особенности, преимущества, недостатки и область применения.

Рудольф Дизель собрал своё детище в 1897 году. Это был плавно работающий, предельно простой, удобный для эксплуатации механизм.

Техническая документация на изобретение поместилась на 13 страницах – Рудольф Дизель нарисовал и описал на них двигатель, названный затем его именем.

Так началась история, в результате которой теперь мы имеем миллионы грузовиков, легковых автомобилей и кораблей с дизельными моторами.

Принцип работы дизельного двигателя

И все-таки в чем принцип работы дизельного двигателя? Принцип работы дизеля состоит в компрессионном воспламенении топлива в камере сгорания при смешивании с разогретой воздушной смесью.

Подача смеси происходит раздельно ‒ сначала нагнетается воздух, затем поршень сжимает его и в верхней мертвой точке происходит впрыск топлива через форсунку

Воздух, в процессе сжатия разогревается до 800ºС, топливо поступает давлением до 30 МПа, происходит самовоспламенение.

Этот процесс сопровождается вибрациями и шумом. То есть дизель ‒ более шумный по сравнению с бензиновым движком.

Принцип работы дизельного двигателя позволяет быть двигателям как двух, так и четырехтактными, но основная масса автомобилей, все-таки, оснащены четырехтактными движками.

В двухтактном дизеле, по сравнению с четырёхтактным, ввиду другого принципа работы, совмещения двух тактов, впуска и выпуска (продувки).

Двухтактный вариант мощнее аналогичного по объёму четырёхтактного примерно в полтора раза.

Конструкция дизельного двигателя

Дизельный мотор почти не отличается от бензинового ‒ в нем лишь нет системы зажигания, а принцип действия дизельного двигателя ‒ поджиг топливной смеси не от свечи зажигания, а от нагретого высоким давлением воздуха.

Правда, высокое давление (до 30 атм.) в камере сгорания предполагает повышенные требования к деталям.

По конструкции камер сгорания дизели делятся на 3 типа:

• Разделенная вихревая камера сгорания;
• Неразделенная камера сгорания;
• Разделенная форкамера.

В таком устройстве топливная смесь подается не в основную, а в дополнительную вихревую камеру.

Она расположена в головке блока цилиндров и соединена с цилиндром через специальный канал. Воспламенение происходит в вихревой камере, а распространяется в основную камеру.

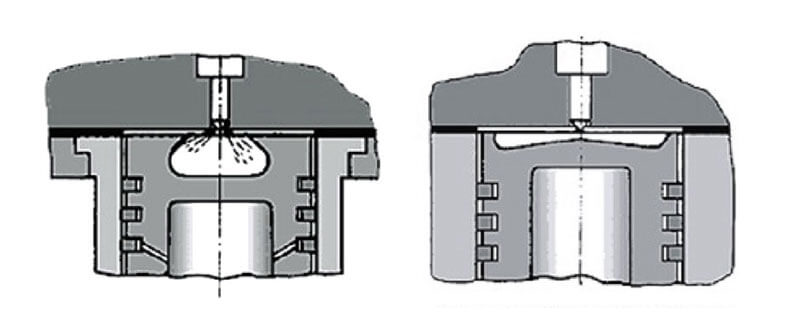

Неразделенная камера сгорания

При такой конструкции камера находится в поршне, а топливная смесь поступает в полость над поршнем.

Этот вариант камеры позволяет снизить расход топлива, но повышает уровень шума в процессе работы двигателя.

Разделенная форкамера

Дизельный мотор оснащен вставной форкамерой, она соединена с цилиндром каналами малого сечения.

Размер и форма каналов влияют на скорость движения газов во время сгорания топлива, при этом снижается уровень шума и токсичность, увеличивается ресурс.

Любой дизельный мотор имеет особую топливную систему. Система под большим давлением подает нужное количество топливной смеси в цилиндры. Рассмотрим её элементы.

Главные элементы топливной системы

• насос высокого давления для подачи топлива ();
• топливный фильтр;

Насос осуществляет подачу топлива в форсунки в количестве, которое зависит от оборотов, положения регуляторного рычага и показателей давления турбонаддува.

В современных дизелях применяются две системы топливных насосов – рядные (плунжерные) или распределительные. Подробно о насосах .

Несколько другие насосы применяются в современной системе впрыска , их называют магистральные.

В системе Common Rail ТНВД закачивает топливо в рампу, где поддерживается давление во всех каналах до форсунок.

Специальные форсунки же управляются электроникой и в нужный момент открываются для впрыска топлива в камеру сгорания. Про эту систему вы можете прочитать .

Топливный фильтр

Фильтр устанавливается исходя из модели движка. Его функция – выделение и удаление воды из солярки и излишнего воздуха из системы.

Форсунки

Для подачи топливной смеси в камеры сгорания применяют два типа форсунок – с многодырчатыми и шрифтовыми распределителями.

Распределителем форсунок определяется форма факела, необходимая для более эффективного процесса воспламенения.

Предпусковой подогрев

Для холодного пуска дизеля используется предпусковой подогрев. Он обеспечивается свечами накаливания, установленными в камере сгорания.

При запуске свечи накаливания разогреваются до 900ºС, подогревая воздушную смесь, которая поступает в камеру.

Система подогрева даёт возможность безопасно осуществить запуск даже при самых низких температурах.

Турбонаддув

С помощью турбонаддува в дизельных двигателях повышается мощность и эффективность работы.

С увеличением подачи воздуха, обеспечивается повышенное давление в цилиндрах, соответственно улучшается сгорание смеси, тем самым повышая мощность двигателя.

Чтобы получить оптимальное давление наддува на всех рабочих режимах используется турбонагнетатель (турбина).

Преимущества и недостатки дизеля

Преимущества

Главное преимущество дизеля – в его тяговитости . Он способен развивать большую мощность на низких оборотах, легко переносит перегрузки, резкие торможения и старты.

Второй плюс – экономичность . Литр солярки стоит немного дешевле, чем литр высокоактанового бензина, хотя продавцы топлива безсовестно уравнивают его с самым дорогим бензином.

Коэффициент полезного действия дизельного двигателя на средних оборотах доходит до 45 процентов, а с турбонаддувом и вовсе ‒ 50, для бензинового движка такие цифры вообще не реальны. К тому же дизель расходует меньше топлива.

Третий плюс – экологичность . У дизеля ниже токсичностью отработанных газов.

Следующее достоинство – долговечность и надёжность , так как дизтопливо одновременно и смазочный материал, предохраняющий от износа узлы двигателя.

Недостатки

Что касается недостатков, то один из самых существенных ‒ слабая морозоустойчивость. Летнее топливо становится густым при минус 5°С, зимнее ‒ при минус 35°С.

Ремонт дизеля и бензинового двигателя по стоимости примерно равноценны, если из строя не выйдет ТНВД. В таком случае владелец попадает на серьёзные деньги. А ломается от отечественной солярки низкого качества. В свою очередь хорошее импортное горючее ‒ это уже несколько другая цена.

Дизельный двигатель хорош на малых и средних скоростях . Желание выжать из него максимум оборотов приносит быстрый износ узлов и деталей.

А ещё авто в дизельном варианте может стоить на треть дороже бензинового аналога.

У турбодизеля свои недостатки ‒ ресурс турбокомпрессора меньше ресурса самого двигателя. Обычно это не более 150.000 километров . К тому же турбина предъявляет повышенные требования по качеству моторного масла.

Ну и на счёт запаха выхлопов у дизельного движка. Возможно для кого-то это не критично, но запах есть, и при этом достаточно неприятный.

Области применения

В настоящее время дизельные двигатели используют:

• на тяжелых грузовиках;
• на стационарных силовых установках;
• на легковых и грузовых машинах;
• на тепловозах и судах;
• на сельскохозяйственной, специальной и строительной технике.

Ну вот вы и узнали что такое дизельный мотор, сколько у него больших плюсов и маленьких минусов.

Теперь, зная как работакт дизельный мотор, вы задумаетесь какой следующий автомобиль покупать: .

Просто приходите на сайт!

Французский ученый С. Карно в 1824 году создал основы термодинамики. В этой работе он, в числе многого другого, утверждал, что заставить тепловую машину работать наиболее экономично можно, доводя рабочее тело до температуры вспышки топлива сжатием. Фактически он сформулировал принцип, на котором работают дизельные двигатели. Оставалось только взять и сделать такой двигатель. Но этого пришлось ждать еще несколько десятков лет.

В 1892 году немецкий инженер Рудольф Дизель получает патент на первый двигатель (показан на рисунке), работающий на сжатии воздуха до температуры вспышки. В 1987 году первый «дизель-мотор» (так немцы называют двигатель с воспламенением от сжатия) заработал и доказал свою эффективность.

По сравнению с «отто-мотором» (бензиновый двигатель со свечами зажигания) новый двигатель был более тяжелым и поначалу не внушал большого энтузиазма. Но только поначалу. Устройство дизельного двигателя первых образцов включало воздушный компрессор для впрыскивания топлива.

Сам Дизель вначале предполагал применить совсем уж экзотический вариант: угольная пыль. Смесь угольной пыли и воздуха, конечно, способна работать в двигателе, но за сколько часов абразивные частицы съедят кольца, поршни, седла и тарелки клапанов, об этом как-то не подумали. Да и саму угольную пыль получить не так просто.

Из-за тяжелого компрессора двигатель оказывалось невозможно применить на наземном транспорте. Но в работе он расходовал так мало горючего и работа его была настолько устойчивой, что отказаться от него было уже невозможно. Расчеты показывали, что от двигателя можно ожидать значительно большую мощность, если решить проблему с подачей топлива.

У инженеров возникла идея заменить компрессор плунжерным насосом. Качать топливо в жидком виде было чрезвычайно выгодно, на это уходит гораздо меньше энергии, а насос можно сделать совсем небольшим. Однако, изготовить плунжерную пару было не так просто. Дело в особой точности изготовления — расстояние между деталями составляет 2-3 микрона.

Все же дизелям нашлась работа. Впервые они были установлены на немецких подводных лодках еще при кайзере Вильгельме. (Возможно, с этим как раз связано темная история исчезновения самого изобретателя, утонувшего в Ла-Манше по дороге в Англию.)

В 1920 году Роберт Бош наконец, получает качественный плунжерный насос. В цилиндры двигателя научились подавать больше топлива. Теперь обороты дизельного двигателя и его удельная мощность, становятся достаточными для установки на автотранспорте. Вместе с насосом Бош разрабатывает и очень удачную форсунку для топлива.

Сгорание топлива в дизельном двигателе

Проще всего понять, как работает дизельный двигатель, если посмотреть на сгорание топлива в нем. В дизелях используется тяжелое топливо. Это означает, что двигатель внутреннего сгорания такого типа может работать на керосине (известном как солярка), мазуте, сырой нефти, и даже на некоторых растительных маслах.

Все эти виды топлива более калорийны, чем бензин. Так что, рабочая температура дизельного двигателя заметно выше, чем у бензинового. Но тяжелые виды топлива горят хуже, чем бензин, медленнее и трудно поджигаются. Для их воспламенения требуется большая степень сжатия, воздушно-топливная смесь должна нагреваться до 700-800°С.

Вязкость любого из дизельных видов топлива, даже в подогретом состоянии, выше бензиновой, а распылять его необходимо до мельчайшего состояния, особенно в быстроходных дизелях. Еще экспериментальный двигатель Дизеля работал при впрыске топлива под давлением не менее 50 бар (атм), а практический двигатель требует 100-200 бар.

Однако, у тяжелых калорийных топлив есть свое преимущество перед бензином. Давление в цилиндре дизеля практически постоянно на всем такте расширения, поэтому крутящий момент у них весьма значителен и стабилен. Благодаря постоянному давлению, угол опережения зажигания также остается постоянным и регулировки не требует. Ресурс дизельного двигателя больше, чем у бензинового. Есть области, где дизель практически незаменим, например в сельскохозяйственном тракторе.

Разновидности дизельных двигателей

Принцип действия дизельного двигателя для всех из них одинаков: сначала производится сжатие свежего заряда рабочего тела (воздуха), затем впрыскивается топливо. От высокой температуры смесь воспламеняется и сгорает, поднимая давление. Под его действием поршень двигается обратно и в нижней точке выпускной клапан цилиндра открывается, выпуская отработанный газ. В основном, это углекислый газ, дизельные двигатели экологически чище бензиновых.

Камеры сгорания дизелей могут выполняться непосредственно в днище поршня — там делается выемка особой формы — или в ряде случаев используют предкамеры (или форкамеры, как это говорят на родине двигателя). Первый вариант — самый экономичный, второй считался оптимальным в прежние годы. Сейчас, когда экономичность, во многих случаях, считается решающей, от предкамерных вариантов снова отказываются.

Рабочий процесс в дизеле может протекать, как и в бензиновом двигателе, в два или четыре такта. Подавляющее большинство дизелей — четырехтактные. Двухтактные проще реверсировать, поэтому они распространены на морских судах, где применяется жесткая связь с гребным валом. Камеры сгорания в двухтактных дизелях не разделяются из-за очевидных проблем с продувкой форкамеры.

Конструкция дизельного двигателя зависит от его мощности и назначения. Наиболее мощные двигатели, применяемые на судах и некоторых электростанциях, имеют крейцкопф — устройство для снижения боковых сил на поршень. Все мощные дизели имеют сложно устроенное дно, потому, что подвергаются высокой температуре.

Часть, обращенная в цилиндр, делается стальной, а остальная часть поршня (юбка) — алюминиевой. Кроме того, в поршне сделаны канавки для системы масляного охлаждения.

Типы дизельных двигателей различаются и по расположению цилиндров. Бывает рядовое, V-образное и даже такое, при котором цилиндры располагаются с разворотом на 180 градусов. Это зависит от тех условий, которые имеются на месте установки двигателя. Например, на современном грузовике или автобусе, скорее всего, будет применен двухрядный дизель, установленный под полом кабины водителя. Как устроен дизельный двигатель, будет зависеть и от наличия наддува.

Турбонаддув дизелей

Мощность дизельного двигателя, без увеличения расхода топлива, можно повысить при помощи турбокомпрессора. Тогда можно использовать еще неплохой кусочек диаграммы цикла Карно. Эксплуатация дизельного двигателя с турбокомпрессором имеет то преимущество, что используя энергию выхлопных газов можно раскрутить турбину, и на том же валу установить другую турбину — компрессор.

Этот компрессор будет нагнетать воздух, поступающий через впускной коллектор, увеличится заряд воздуха в цилиндрах, и, таким образом, мощность двигателя заметно возрастет. (Работу таких двигателей легко узнать по характерному свисту в момент раскручивания турбины.)

Плюсы и минусы дизелей

Преимущества дизельного двигателя — это высокий и постоянный крутящий момент в сочетании с высокой экологичностью выхлопных газов (это относится, правда, только к современным двигателям). Также вне конкуренции их высокий КПД, самый высокий среди ДВС. Известны дизели (MAN) дающие свыше 50%, (что считалось «теоретическим» максимумом). Там использован максимум всех современных достижений. Экономичность достигает до 40%, если провести сравнение с бензиновыми.

Проблемы дизельных двигателей, а без них техники не бывает, заключаются в тяжелом пуске, из-за высокой степени сжатия (до 25 в современных двигателях), на автомобилях приходится ставить мощный стартер и аккумулятор. Большая точность изготовления деталей насосов высокого давления и форсунок затрудняет обслуживание.

Дизели крайне чувствительны к механическим загрязнениям топлива, для очистки которого приходится применять даже центрифугу в составе топливной аппаратуры. При равном объеме в литрах, дизельный двигатель уступает бензиновому по мощности, при равной мощности дизель тяжелее. Дизельный двигатель требует более качественных сплавов для своего изготовления и заметно дороже бензинового.

И все же, сравнивая преимущества и недостатки дизельного двигателя, можно сделать выбор в пользу дизеля. Особенно этому способствует технический прогресс в области электроники и блоков управления двигателями. Система «общая магистраль» (common rail) и электромагнитные форсунки позволяет сильно упростить ТВНД, а блок управления доводит экономию топлива до максимума, поскольку работает на любых переходных режимах и успевает все отследить.

Зачастую ассоциируются с тяжелыми грузовиками, спецтехникой, автобусами и коммерческими автомобилями. Что касается легковых авто, дизель на таких машинах скорее редкость, чем норма.

Вполне очевидно, что для этого есть достаточно весомые основания, которые склоняют расчетливых иностранцев к покупке именно дизельной машины. В этой статье мы рассмотрим основные плюсы и минусы дизельного двигателя, а также поговорим о том, в каких случаях такой тип мотора можно или, напротив, нельзя считать оптимальным выбором.

Читайте в этой статье

Эволюция дизельного мотора

Как известно, на начальном этапе силовые агрегаты данного типа не могли достойно конкурировать с бензиновыми аналогами. Дело в том, что дизель долгое время оставался тяговитым и экономичным мотором, однако был тихоходным.

На практике это значит, что такой ДВС уверенно тянул с самых «низов», однако о высоких оборотах и, соответственно, больших скоростях речь не шла. При этом главным плюсом оставался низкий расход и высокий на низких оборотах. Для коммерческого транспорта такое решение было оптимальным, однако не подходило для легковых ТС.

Если к этому добавить шум и повышенные вибрации, тогда становится понятно, почему дизельные моторы не были востребованы на легковых авто. Однако за последние 30 лет ситуация в корне изменилась. С учетом сокращения запасов нефти, ужесточения экологических стандартов и постоянного роста цен на топливо, на первый план вышел расход горючего.

Автопроизводители начали активно внедрять новейшие разработки, дизельный мотор получил модернизированную систему топливного впрыска и . В результате удалось практически полностью избавиться от шума и вибрации, а также приблизить дизель по целому ряду эксплуатационных показателей к бензиновым двигателям.

Плюсы дизельного двигателя

• Итак, начнем с очевидных преимуществ. Расход горючего на дизеле, как правило, на 30-35% меньше, чем у бензиновых моторов.
• Также дизельный двигатель отличается высоким показателем крутящего момента на низких оборотах, что позволяет добиться отличной разгонной динамики с места и уверенной тяги.
• Дизельный агрегат более экологичный, так как полноценнее и эффективнее сжигает топливный заряд. В результате токсичность выхлопа современного дизельного ДВС значительно снижена.
• больше, чем у бензиновых моторов. На практике такой силовой агрегат при условии грамотного обслуживания способен пройти около 350-400 тыс. км, в то время как мотору на бензине капремонт может понадобиться уже к 200 тыс. км.
• Отсутствие в конструкции дизеля исключает целый ряд проблем, которые присущи бензиновым силовым агрегатам ( , слабая , пробой и т.д.). Нет необходимости менять свечи, катушки зажигания, высоковольтные провода и другие элементы.
• Конструктивные особенности и способ воспламенения топлива в цилиндрах от сжатия обеспечивают дизелю более высокий . Другими словами, в результате сжигания топлива больше энергии преобразуется в полезную работу. Это значит, что мощность такого двигателя больше.

Недостатки дизельного двигателя

Казалось бы, современный дизель не только не уступает бензиновому, но и превосходит его по целому ряду важных показателей. Однако на практике дизельный ДВС также имеет несколько существенных недостатков. По этой причине, особенно на территории СНГ, многие водители все равно выбирают бензиновые авто. Давайте разбираться.

• Прежде всего, необходимо начать со стоимости. Дизельный автомобиль, в среднем, изначально стоит на 25-35% дороже аналогов на бензине (в зависимости от типа и класса авто).

Также стоит понимать, что при продаже дизельного авто б/у старше 5-7 лет цена на вторичном рынке значительно падает. Другими словами, продать подержанный дизель через несколько лет на те же 25-30% дороже по сравнению с аналогичной моделью на бензине достаточно сложно.

• Даже с учетом того, что дизельные ДВС стали более оборотистыми, машины с таким мотором все равно менее скоростные. Еще нужно добавить, что дизельный мотор тяжелее бензинового, что влияет на развесовку авто, его динамические характеристики и управляемость.

На дизелях с «механикой» нужно чаще переключать передачи. Если же на дизельном авто установлена автоматическая или роботизированная КПП, ресурс коробки может быть меньше, чем на точно такой же бензиновой модели. Причина — КПП необходимо выдерживать значительный крутящий момент.

. Причиной является то, что КПД дизеля выше, то есть меньшее количество энергии от сгорания дизтоплива расходуется на тепло. В результате мотор более производительный, но меньшее тепловыделение также означает, что такой агрегат одновременно «холодный».

На практике это проявляется таким образом, что бесполезно. Этот мотор нужно прогревать в движении, то есть под нагрузкой. Получается, если машина с таким ДВС эксплуатируется для коротких поездок по городу, мотор попросту не будет успевать выйти на . В результате ресурс агрегата сокращается.

Что касается комфорта, многие владельцы дизельных авто без специального дополнительного подогрева салона отмечают медленный прогрев внутрисалонного пространства в зимний период.

• Проблема и затрудненной эксплуатации в зимний период в значительной мере касается именно дизельных моторов. Прежде всего, солярка имеет свойство замерзать и парафинизироваться на морозе. Чтобы этого не происходило, с наступлением холодов в горючее отдельно добавляются специальные присадки. Другими словами, .

Владельцу нужно обязательно учитывать эту особенность и заливать солярку, подходящую по сезону. С учетом того, что качество горючего на АЗС в СНГ не самое высокое, риски очевидны. Также в регионах, где температура значительно понижается, дизельный автомобиль должен быть оборудован отдельными системами предпускового подогрева. Добавим, что владельцам дизельных машин необходимо следить за состоянием и регулярно менять свечи накаливания, которые прогревают камеру сгорания перед запуском ДВС.

• Дизельный двигатель дороже обслуживать и ремонтировать. Такие моторы обычно требуют больше масла, необходимо чаще менять смазку и фильтры. Как правило, с учетом качества топлива в СНГ и ряда других особенностей эксплуатации, межсервисный интервал для дизеля сокращен на 40-50%.

Даже с учетом того, что дизельный мотор имеет больший срок службы до капремонта, сам ремонт обходится намного дороже по сравнению с бензиновыми агрегатами.

• Все современные дизели , а также оснащаются сложными высокотехнологичными системами топливного впрыска. По этой причине к качеству смазки и топлива, а также к общему состоянию ДВС выдвигаются повышенные требования. Важно понимать, что дорогостоящую горючим низкого качества или неподходящим видом топлива.

Справедливости ради отметим, что для жителей крупных городов вопрос с топливом стоит не так остро. Однако этого нельзя сказать о тех автолюбителях, которые проживают в сельской местности или регулярно заправляют дизельную машину на мелких АЗС вдоль трасс во время поездок. Проблема найти качественную солярку в этом случае остается достаточно актуальной.

• Надежность турбины на дизеле и отдельных элементов системы питания (например, или насос-форсунки) далеко не такая, как у самого мотора. Ремонт или замена указанных деталей является достаточно затратным мероприятием.

Также следует добавить, что диагностики и ремонт современных дизельных двигателей требует наличия дорогостоящего оборудования и профильных специалистов. Как правило, не на каждом СТО есть квалифицированные мастера по дизелям, а сама стоимость любых манипуляций с таким мотором и его системами однозначно будет выше.

• Повышенные шумы, а также более высокий уровень вибраций все равно можно отметить даже на самом современном дизельном двигателе, если сравнивать его с бензиновыми аналогами. Хотя разница не так критична, но все же присутствует.

Подведем итоги

Как видно, преимущества дизельного двигателя на легковом авто в условиях практической эксплуатации на отечественных дорогах могут в значительной мере перекрываться перечисленными выше недостатками.

Важно понимать, что приобретение автомобиля с дизельным ДВС позволяет экономить на топливе, однако выгода может быть частично или полностью нивелирована более высокими затратами на обслуживание и ремонт агрегата данного типа. Другими словами, перед покупкой нужно учитывать не только преимущества, но и минусы дизельного двигателя.

Напоследок хотелось бы добавить, что если дизельная машина коммерческая и приобретается новой, тогда подобное решение себя вполне оправдывает. Если же владелец планирует приобрести легковой автомобиль с дизельным мотором, особенно подержанный, тогда нужно быть готовым к более высоким расходам, дорогим поломкам и жестким требованиям касательно эксплуатации такого ТС.

Список самых надежных бензиновых и дизельных моторов: 4-х цилиндровые силовые агрегаты, рядные 6-ти цилиндровые ДВС и V-образные силовые установки. Рейтинг.

От чего зависит моторесурс дизельного мотора. Плановый пробег дизеля до первого капитального ремонта. Как увеличить ресурс дизельного ДВС.

Показать дизельный двигатель. Как работает дизельный двигатель автомобиля

Согласно сложившимся представлениям, дизельные двигатели производят много шума, неприятно пахнут и не дают нужной мощности. Считается, что они пригодны лишь для грузовых автомобилей, фургонов и такси. Возможно, в 1980-х гг. все было так, однако с тех пор ситуация в корне поменялась. Дизельные двигатели и органы управления системами впрыска топлива стали гораздо более совершенными. В 1985г. в Великобритании было продано почти 65 000 автомобилей с дизельными двигателями (примерно 3,5% от общего количества проданных автомобилей). Для сравнения, в 1985г. было продано всего 5380. (данные, вероятно, для рынка США).

Основные части дизельного двигателя должны быть прочнее, чем части двигателя, работающего на бензине.

Зажигание. Для зажигания не требуются искры, т.к. смесь воспламеняется под действием компрессии.

Запальные свечи. Нагревают камеру сгорания при холодном старте.

Многие дизельные двигатели были созданы на основе бензиновых двигателей, однако их основные детали обладают повышенной прочностью и способны выдерживать высокое давление.

Топливо попадает в двигатель за счет нагнетательного насоса с дозатором, который обычно прикреплен к боку блока цилиндров. В системе не используется электрическое зажигание.

Основным преимуществом дизельных двигателей перед бензиновыми является снижение эксплуатационных расходов. Дизельные двигатели обладают большей эффективностью за счет сильной компрессии и низкой стоимости топлива. Разумеется, цены на дизель могут варьироваться, поэтому автомобиль с дизельным двигателем обойдется вам дорого, если вы живете в регионе с высокими ценами на дизельное топливо. Кроме того, таким автомобилям реже требуется техобслуживание, однако замена масла для них организуется чаще, чем для автомобилей, которые работают на бензине.

Повышение мощности

Основным недостатком дизельных двигателей является их малая мощность по сравнению с бензиновыми двигателями равного объема.

Эту проблему можно решить, просто увеличив объем двигателя, однако зачастую это приводит к значительному утяжелению автомобиля.

Некоторые производители снабжают свои двигатели турбонагнетателями, чтобы повысить их конкурентоспособность. К примеру, производством турбодизелей занимаются Rover, Mercedes, Audi и VW.

Как работают дизельные двигатели

Впуск

При движении поршня вниз по цилиндру открывается впускной клапан, впускающий воздух.

Компрессия

Когда поршень доходит до нижнего основания цилиндра, впускной клапан закрывается. Поршень поднимается, сжимая воздух.

Зажигание

Топливо впрыскивается в цилиндр, когда поршень доходит до верхнего основания. При этом топливо воспламеняется и снова приводит поршень в движение.

Выпуск

На обратном пути поршень открывает клапан выпуска, и отработанный газ выходит из цилиндра.

Четырехтактные дизельный и бензиновый двигатели работают по-разному, несмотря на то, что в их состав входят одинаковые компоненты. Основное отличие заключается в способе зажигания топлива и управления получаемой в результате энергией.

В двигателе, работающем на бензине, смесь воздуха и топлива зажигается от искры. В дизельном двигателе топливо воспламеняется под действием сжатого воздуха. В дизельных двигателях воздух сжимается в среднем в соотношении 1/20, в то время для бензиновых двигателей — это соотношение в среднем равно 1/9. Такое сжатие сильно нагревает воздух до температуры, достаточной для мгновенного воспламенения топлива, поэтому при использовании дизельного двигателя нет нужды в искрах или других способах зажигания.

Бензиновые двигатели поглощают очень много воздуха за один такт поршня (конкретный объем зависит от степени открытия отверстия дросселя). Дизельные двигатели всегда поглощают один и тот же объем, который зависит от скорости, при этом воздухопровод не оснащен дросселем. Его перекрывает один впускной клапан, а в двигателе отсутствует карбюратор и дисковый затвор.

Когда поршень достигает нижнего основания цилиндра, впускной клапан открывается. Под действием энергии от других поршней и импульса от махового колеса поршень отправляется к верхнему основанию цилиндра, сжимая воздух примерно в двадцать раз.

Как только поршень достигает верхнего основания, в камеру сгорания впрыскивается тщательно отмеренный объем дизельного топлива. Нагретый при сжатии воздух мгновенно воспламеняет топливо, которое расширяется при сгорании и снова отправляет поршень вниз, поворачивая коленчатый вал.

Когда поршень двигается вверх по цилиндру на такте выпуска, выпускной клапан открывается, позволяя отработанным и расширившимся газам выйти в выхлопную трубу. В конце такта выпуска цилиндр снова готов к новой порции свежего воздуха.

Конструкция дизельного двигателя

Дизельный и бензиновый двигатель состоят из одинаковых частей, которые выполняют одни и те же функции. Тем не менее, части дизельного двигателя обладают повышенной прочностью, т.к. они призваны выдерживать большую нагрузку.

Стенки блока дизельного двигателя обычно намного толще стенок блока бензинового двигателя. Они укреплены дополнительными решетками, которые блокируют импульсы. Помимо этого, блок дизельного двигателя эффективно поглощает шумы.

Поршни, шатуны, валы и крышки корпуса подшипников изготавливаются из самых прочных материалов. Головка цилиндра дизельного двигателя имеет особый вид, связанный с формой форсунок, а также формами камеры сгорания и вихрекамеры.

Впрыск

Для плавной и эффективной работы любого двигателя внутреннего сгорания требуется правильная смесь воздуха и топлива. Для дизельных двигателей эта проблема особенно актуальна, т.к. воздух и топливо подаются в разное время, смешиваясь внутри цилиндров.

Впрыск топлива в двигатель может быть прямым и непрямым. По сложившейся традиции чаще используется непрямой впрыск, т.к. он позволяет создавать вихревые потоки, которые смешивают топливо и сжатый воздух в камере сгорания.

Прямой впрыск

При прямом впрыске топливо опадает прямо в камеру сгорания, расположенную в головке поршня. Такая форма камеры не позволяет смешивать воздух с топливом и поджигать получившуюся смесь без жесткого стука, характерного для дизельных двигателей.

В двигателе с непрямым впрыском обычно присутствует небольшая спиральная вихрекамера (форкамера). Перед попаданием в камеру сгорания топливо проходит через вихрекамеру, и в нем образуются вихревые потоки, обеспечивающие лучшее смешивание с воздухом.

Недостатком такого подхода является то, что вихрекамера становится частью камеры сгорания, а значит, вся конструкция приобретает неправильную форму, вызывает проблемы при сгорании и негативно влияет на эффективность работы двигателя.

Непрямой впрыск

При непрямом впрыскивании топливо попадает в небольшую форкамеру, а оттуда — в камеру сгорания. В результате конструкция приобретает неправильную форму.

Двигатель с прямым впрыском не оборудован вихрекамерой, и топливо прямиком попадает в камеру сгорания. При проектировании камер сгорания в головке поршня инженеры должны уделять особое внимание их форме, чтобы обеспечить достаточную силу вихрей.

Запальные свечи

Чтобы разогреть головку блока цилиндров и блок цилиндров перед холодным стартом, в дизельных двигателях используются запальные свечи. Короткие и широкие свечи являются составной частью электросистемы автомобиля. При включении питания элементы в свечах очень быстро нагреваются.

Запальные свечи включаются при особом повороте колонки рулевого управления или с помощью отдельного переключателя. В последних моделях свечи выключаются автоматически, как только двигатель разогревается и разгоняется до скорости, превышающей скорость холостого хода.

Управление скоростью

В отличие от бензиновых двигателей, в дизельных двигателях отсутствует дроссель, поэтому объем потребляемого ими воздуха остается неизменным. Частота вращения двигателя определяется только объемами топлива, впрыскиваемого в камеру сгорания. Чем больше топлива, тем больше энергии выделяется при сгорании.

Педаль газа подключена к датчику в система зажигания, а не к дросселю, как в автомобилях, которые работают на бензине.

Для остановки дизельного двигателя по-прежнему необходимо повернуть ключ зажигания. В бензиновом двигателе при этом исчезает искра, а в дизельном — отключается соленоид, отвечающий за подачу топлива в насос. После этого двигатель расходует оставшееся в нем топливо и останавливается. По факту, дизельные двигатели останавливаются быстрее, чем бензиновые, потому что высокое давление сильно замедляет ход.

Как заводится дизельный двигатель

Дизельные двигатели, подобно бензиновым, заводятся при включении электромотора, запускающего цикл сжатия и воспламенения. Тем не менее, при низкой температуре дизельные двигатели заводятся с трудом, потому что сжатый воздух не разогревается до температуры, необходимой для воспламенения топлива.

Для решения этой проблемы производители изготавливают запальные свечи. Запальные свечи представляют собой питаемые от батареи электроотопители, которые включаются за несколько секунд до запуска двигателя.

Дизельное топливо

Топливо, используемое в дизельных двигателях, сильно отличается от бензина. Оно не проходит очистку, а потому представляет собой вязкую тяжелую жидкость, которая испаряется довольно медленно. Благодаря этим физическим свойствам дизельное топливо иногда называют дизельным маслом или мазутом. В сервисных центрах и на заправках автомобили, работающие на дизельном топливе, часто называют дервами (от diesel-engined road vehicles).

В холодную погоду дизельное топливо быстро густеет или даже замерзает. Кроме того, в нем содержится небольшое количество воды, которая также может замерзнуть. Все виды топлива поглощают из атмосферы воду. Более того, она нередко проникает в подземные резервуары. Допустимое содержание воды в дизельном топливе — 0,00005-0,00006%, т.е. четверть стакана воды на 40 литров топлива.

Лед или водяная пробка может заблокировать топливопроводы и форсунки, что делает невозможной работу двигателя. Именно поэтому в холодную погоду можно увидеть водителей, которые пытаются подогреть топливопровод с помощью паяльника.

В качестве превентивной меры можно возить с собой дополнительный бак, однако современные производители уже добавляют в топливо примеси, которые позволяют использовать его при температуре выше -12-15°C.

Как известно, дизельные моторы дороже в обслуживании и тем более в ремонте, из-за того, что их узлы и детали (ТНВД или топливный насос высокого давления, насос форсунка, турбокомпрессор, форсунка) изготовлены с максимально высокой точностью. При этом они, как правило, экономичнее бензиновых и обладают более высоким КПД (коэффициентом полезного действия) — на 10-14 процентов. Кроме того современные дизеля имеют большую мощность и отличную приёмистость. А для еще большего увеличения мощностных и тяговых характеристик дизельные моторы оснащают турбонаддувом и интеркулером .

Принцип работы дизельного двигателя и его отличие от бензинового собрата.

Принципы работы дизельных и бензиновых движков, как уже отмечалось выше, абсолютно различны.

В бензиновых двигателях внутреннего сгорания (карбюраторных, инжекторных) приготовление смеси, как правило, происходит во впускном тракте: в цилиндр подается уже готовая смесь, которая там загорается при помощи свечи зажигания в момент сжатия.

В дизельных моторах все не так, и смесеобразование происходит прямо в цилиндре. Воспламенителем при этом является воздух, который при сжатии нагревается и воспламеняет дизельное топливо. Само это топливо подается в камеру сгорания форсункой и топливным насосом высокого давления (насосом-форсунки) под высоким давлением.

Теперь познакомимся с этим процессом подробнее, по тактам. Кстати, количество последних у дизельных и бензиновых двигателей равно (четырем). Рассмотрим каждый из тактов.

Первым тактом у дизельного мотора является такт впуска.

В период прохождения первого такта поршень двигается с верхней мертвой точки (вмт) в нижнюю (нмт). На данном этапе впускной клапан открыт, в то время как выпускной, естественно, закрыт. Когда поршень двигается в нмт, создается разряжение и цилиндр мотора заполняется воздухом, который перед тем, как попасть цилиндр, очищается от механических примесей в воздушном фильтре.

Вторым тактом будет такт сжатия.

В этот момент времени клапаны (впускной и впускной) закрыты и поршень движется из нмт в вмт. И так как клапаны закрыты, воздуху деваться некуда, поэтому он сжимается, создавая высокое давление, и нагревается — до 800 градусов Цельсия.

Третий такт — такт расширения (рабочий ход).

Во время движения поршня в вмт дизельное топливо по средством форсунки подается в цилиндр под высоким давлением (от 150 до 300 Bar) и там распыляется. В процессе распыления топлива происходит его смешение с горячим воздухом и, следовательно, его последующее воспламенение. При горении смеси температура в цилиндре стремительно повышается — до 1750 -1800 градусов Цельсия. Одновременно с этим растет и давление, которое достигает 10-12 Мпа. Образуются газы, которые толкают поршень сверху вниз. Перемещаясь вниз, поршень выполняет предписанную ему работу. В нмт давление снижается вместе с температурой.

Четвертый такт — завершающий, он же — такт выпуска.

Поршень движется вверх. Выпускной клапан открывается и газы стремятся покинуть камеру сгорания через каналы в ГБЦ (головке блока цилиндров) в выпускной коллектор. Далее газы попадают в глушитель, где проходят очистку (в современных дизелях установлены сажевые фильтры) и в окружающую среду. В это время в цилиндре температура уменьшается, до 450-540 градусов, и давление падает — до 10-20 Bar.

Видео.

Описание конструкции

Дизельный двигатель — это двигатель с возвратно-поступательным движением поршней, имеющий такую же базовую конструкцию и рабочий цикл, что и бензиновый двигатель. Главное отличие между дизельным двигателем и бензиновым двигателем заключается в используемом топливе и способе воспламенения топлива для обеспечения его сгорания.

В дизельных двигателях для зажигания воздушно-топливной смеси в камере сгорания используется теплота сжатия. Такое зажигание выполняется с использованием высокого давления сжатия и дизельного топлива, впрыскиваемого в камеру сгорания под очень высоким давлением. Комбинация дизельного топлива и высокого давления сжатия обеспечивает самовоспламенение, позволяющее начать цикл сгорания.

Блок цилиндров

Блоки цилиндров дизельного и бензинового двигателя аналогичны друг другу, но в их конструкции имеются некоторые различия. В большинстве дизельных двигателей используются гильзы цилиндров, а не цилиндры, выполненные как часть блока. При использовании гильз цилиндров может быть выполнен ремонт, позволяющий эксплуатировать двигатель в течение длительного времени. На тех дизельных двигателях, в которых не используют гильзы цилиндров, стенки цилиндра толще, чем стенки на бензиновом двигателе с аналогичным рабочим объемом. Для увеличения опорной поверхности коленчатого вала дизельные двигатели имеют более тяжелые и более толстые коренные перемычки.

Мокрые гильзы цилиндров

Мокрые гильзы цилиндров, используемые в дизельных двигателях, аналогичны используемым в бензиновых двигателях. Физические размеры гильз могут отличаться, чтобы соответствовать рабочим условиям дизельного двигателя.

Коленчатый вал

Коленчатый вал, используемый в дизельных двигателях имеет конструкцию, аналогичную конструкции коленчатого вала на бензиновых двигателях, но с двумя отличиями:

Коленчатые валы дизельных двигателей обычно кованые, а не литые. Ковка делает коленчатый вал более прочным.
. Шейки коленчатого вала дизельного двигателя обычно больше по размеру, чем шейки коленчатого вала бензинового двигателя.
Увеличение шеек позволяют коленчатому валу выдерживать большие нагрузки.

Шатуны, используемые в дизельных двигателях, обычно изготавливаются из кованной стали. Шатуны дизельных двигателей отличаются от шатунов бензиновых двигателей тем, что крышки смещены и имеют мелкие зубья на поверхности сопряжения с шатуном. Конструкция со смещением и мелкими зубьями помогает удерживать крышку на месте и уменьшает нагрузку на болты шатуна.

Поршни и поршневые кольца

Поршни, используемые в дизельных двигателях, предназначенных для работы в легких условиях, выглядят аналогично поршням, используемым в бензиновых двигателях. Дизельные поршни тяжелее чем поршни бензиновыхдвигателей, потому что дизельные поршни обычно изготавливаются из кованной стали, а не из алюминия, и больше внутренняя толщина материала.

Компрессионные кольца, используемые в дизельных двигателях, обычно изготавливаются из чугуна и часто покрываются хромом и молибденом, что позволяет уменьшить трение.

Головка цилиндров

Внешне головка цилиндров дизельного двигателя во многом выглядит подобно головке цилиндров бензинового двигателя. Но имеется много внутренних конструктивных различий, которые делают дизельные двигатели иными, оригинальными.

На дизельном двигателе сама головка цилиндров должна быть намного более прочной и более тяжелой, чтобы выдержать большие тепловые нагрузки и воздействие давления. Конструкция камеры сгорания и воздушные каналы на дизельных двигателях могут быть более сложными, чем на бензиновом двигателе.

В дизельных двигателях используются несколько конструкций камер сгорания, но две конструкции наиболее распространены: неразделенная камера сгорания и вихревая камера.

Конструкция с неразделенной камерой сгорания

Наиболее распространенный тип камеры сгорания для дизельного двигателя — это неразделенная камера, также известная как камера сгорания с прямым впрыскиванием. В неразделенной конструкции обеспечение турбулентности (завихрения) впускаемого воздуха происходит за счет формы канала впуска воздуха. Топливо впрыскивается прямо в камеру сгорания.

Конструкция с вихревой камерой

В конструкции с вихревой камерой используются по две камеры сгорания для каждого цилиндра. Главная камера соединяется узким каналом с меньшей по размеру вихревой камерой. В вихревой камере находится топливная форсунка. Вихревая камера предназначается для обеспечения начала процесса сгорания. Впускаемый воздух вводится в вихревую камеру через узкий канал. Затем в вихревую камеру впрыскивается топливо, и образуемая смесь загорается. После этого горящая смесь входит в главную камеру сгорания, где и заканчивает свое горение, заставляя поршень перемещаться вниз.

Клапаны и седла клапанов

Клапаны дизельного двигателя изготавливаются из специальных сплавов, которые способны хорошо работать при высоком теплообразовании и давлении, характерным для дизельного двигателя. Некоторые клапаны частично заполняются натрием, который помогает отводить тепло. Большой процент от тепла передается от головки клапана седлу клапана. Для обеспечения соответствующей теплопередачи особое внимание должно быть уделено ширине седла клапана.

Широкое седло клапана имеет преимущество, заключающееся в способности передавать большее количество тепла. Однако, широкое седло клапана имеет и большую возможность накопления отложений нагара, которые могут стать причиной протечек в клапане. Узкое седло клапана обеспечивает лучшее уплотнение, чем широкое седло клапана, но не передает такое же количество тепла. В дизельном двигателе необходим компромисс между широкими и узкими седлами клапанов.

В дизельных двигателях часто используются вставные седла клапанов. Вставки имеют преимущество, заключающееся в возможности их замены. Вставные седла клапанов изготавливаются из специальных металлических сплавов, которые выдерживают воздействие тепла и давления дизельного двигателя.

Система подачи топлива

Обычная конструкция

В обычной системе подачи дизельного топлива топливо вытягивается из топливного бака, отфильтровывается и подается к насосу высокого давления. Топливо под высоким давлением доводится до требуемого давления и подается к топливному коллектору, который питает топливные форсунки. Система управления впрыскиванием в соответствующие моменты времени активизирует форсунки, которые на ходе сжатия поршня впрыскивают топливо для его последующего сгорания.

Конструкция с общим топливным коллектором («Common rail»)

В дизельных двигателях с общим топливным коллектором используются независимые системы создания давления топлива и впрыскивания топлива. Топливный насос высокого давления вытягивает топливо от бака и подает его через регулятор давления к общему топливному коллектору. Насос высокого давления состоит из перекачивающего насоса низкого давления и камеры высокого давления. Впрыскивание топлива управляется модулем управления силовым агрегатом (РСМ) и модулем управления форсунками (IDM), который регулирует продолжительность открытого состояния форсунок в зависимости от рабочих условий двигателя.

В конструкции с общим топливным коллектором уровень токсичности отработавших газов значительно уменьшен и минимизирован шум при работе. Все это следствие большего управления процессом сгорания. Регулировка давления топлива и фазы работы форсунок управляются ЮМ и РСМ. Также изменена конструкция форсунки, которая теперь позволяет выполнять предварительное(пред-впрыскивание)и заключительное (пост-впрыскивание) впрыскивание топлива на различных стадиях хода сжатия и рабочего хода.

Улучшенное управление подачей топлива позволяет обеспечивать более чистое, более устойчивое сгорание и создавать требуемое давление в цилиндрах. Это оказывает влияние на уменьшение токсичности выхлопа и шума при работе.

Система смазки

Система смазки, используемая в дизельных двигателях, по принципу действия аналогична системам бензиновых двигателей. Большинство дизельных двигателей имеют маслоохладитель того или иного типа, помогающий отводить тепло от масла. Масло течет под давлением по каналам двигателя и возвращается к картеру двигателя.

Смазочное масло, используемое в дизельных двигателях, отличается от масла, используемого в бензиновых двигателях. Специальное масло необходимо по той причине, что при работе дизельного двигателя происходит большее загрязнение масла, чем в бензиновом двигателе. Высокое содержание углерода в дизельном топливе заставляет масло, используемое в дизельных двигателях, изменять свой цвет вскоре после начала его использования. Должно использоваться только такое моторное масло, которое предназначено специально для дизельных двигателей.

Система охлаждения

Система охлаждения дизельного двигателя обычно имеет больший заправочный объем, чем система охлаждения бензинового двигателя. Температура внутри дизельного двигателя должна тщательно контролироваться, потому что для самовоспламенения топлива используется тепло.

Если температура двигателя слишком низкая, возникают следующие проблемы:

Повышенный износ
. Плохая экономия топлива
. Скапливание воды и отстоя в картере двигателя
. Потеря мощности

Если температура двигателя слишком высокая, возникают следующие проблемы:

Повышенный износ
. Задиры
. Детонация
. Прогорание поршней и клапанов
. Проблемы со смазкой
. Заклинивание движущихся частей
. Потеря мощности

Система впрыскивания топлива

Дизельный двигатель работает по принципу самовоспламенения. Впускаемый воздух и топливо сжимаются в камере сгорания так сильно, что молекулы нагреваются и загораются без помощи внешней искры зажигания. Степень сжатия дизельного двигателя намного выше, чем степень сжатия бензинового двигателя. Значение степени сжатия в дизельных двигателях с прямым забором воздуха равняется приблизительно 22:1. Турбодизельные двигатели имеют степень сжатия в диапазоне 16.5-18.5:1. Создается давление сжатия, и температура воздуха возрастает приблизительно с 500 °С до 800 °С (от 932 °F до 1 472 °F).

Дизельные двигатели могут работать только с системой впрыскивания топлива. Смесеобразование происходит только в фазе впрыскивания и сгорания топлива.

В конце хода сжатия топливо впрыскивается в камеру сгорания, где оно смешивается с горячим воздухом и загорается. Качество этого процесса сгорания зависит от качества смесеобразования. Т.к. топливо впрыскивается столь поздно, оно не имеет много времени для смешивания с воздухом. В дизельном двигателе соотношение «воздух -топливо» постоянно поддерживается на уровне больше чем 17:1, таким образом обеспечивается сгорание всего топлива. За более подробной информацией обратитесь к публикации «Работа двигателя и его систем».

Французский ученый С. Карно в 1824 году создал основы термодинамики. В этой работе он, в числе многого другого, утверждал, что заставить тепловую машину работать наиболее экономично можно, доводя рабочее тело до температуры вспышки топлива сжатием. Фактически он сформулировал принцип, на котором работают дизельные двигатели. Оставалось только взять и сделать такой двигатель. Но этого пришлось ждать еще несколько десятков лет.

В 1892 году немецкий инженер Рудольф Дизель получает патент на первый двигатель (показан на рисунке), работающий на сжатии воздуха до температуры вспышки. В 1987 году первый «дизель-мотор» (так немцы называют двигатель с воспламенением от сжатия) заработал и доказал свою эффективность.

По сравнению с «отто-мотором» (бензиновый двигатель со свечами зажигания) новый двигатель был более тяжелым и поначалу не внушал большого энтузиазма. Но только поначалу. Устройство дизельного двигателя первых образцов включало воздушный компрессор для впрыскивания топлива.

Сам Дизель вначале предполагал применить совсем уж экзотический вариант: угольная пыль. Смесь угольной пыли и воздуха, конечно, способна работать в двигателе, но за сколько часов абразивные частицы съедят кольца, поршни, седла и тарелки клапанов, об этом как-то не подумали. Да и саму угольную пыль получить не так просто.

Из-за тяжелого компрессора двигатель оказывалось невозможно применить на наземном транспорте. Но в работе он расходовал так мало горючего и работа его была настолько устойчивой, что отказаться от него было уже невозможно. Расчеты показывали, что от двигателя можно ожидать значительно большую мощность, если решить проблему с подачей топлива.

У инженеров возникла идея заменить компрессор плунжерным насосом. Качать топливо в жидком виде было чрезвычайно выгодно, на это уходит гораздо меньше энергии, а насос можно сделать совсем небольшим. Однако, изготовить плунжерную пару было не так просто. Дело в особой точности изготовления — расстояние между деталями составляет 2-3 микрона.

Все же дизелям нашлась работа. Впервые они были установлены на немецких подводных лодках еще при кайзере Вильгельме. (Возможно, с этим как раз связано темная история исчезновения самого изобретателя, утонувшего в Ла-Манше по дороге в Англию.)

В 1920 году Роберт Бош наконец, получает качественный плунжерный насос. В цилиндры двигателя научились подавать больше топлива. Теперь обороты дизельного двигателя и его удельная мощность, становятся достаточными для установки на автотранспорте. Вместе с насосом Бош разрабатывает и очень удачную форсунку для топлива.

Сгорание топлива в дизельном двигателе

Проще всего понять, как работает дизельный двигатель, если посмотреть на сгорание топлива в нем. В дизелях используется тяжелое топливо. Это означает, что двигатель внутреннего сгорания такого типа может работать на керосине (известном как солярка), мазуте, сырой нефти, и даже на некоторых растительных маслах.

Все эти виды топлива более калорийны, чем бензин. Так что, рабочая температура дизельного двигателя заметно выше, чем у бензинового. Но тяжелые виды топлива горят хуже, чем бензин, медленнее и трудно поджигаются. Для их воспламенения требуется большая степень сжатия, воздушно-топливная смесь должна нагреваться до 700-800°С.

Вязкость любого из дизельных видов топлива, даже в подогретом состоянии, выше бензиновой, а распылять его необходимо до мельчайшего состояния, особенно в быстроходных дизелях. Еще экспериментальный двигатель Дизеля работал при впрыске топлива под давлением не менее 50 бар (атм), а практический двигатель требует 100-200 бар.

Однако, у тяжелых калорийных топлив есть свое преимущество перед бензином. Давление в цилиндре дизеля практически постоянно на всем такте расширения, поэтому крутящий момент у них весьма значителен и стабилен. Благодаря постоянному давлению, угол опережения зажигания также остается постоянным и регулировки не требует. Ресурс дизельного двигателя больше, чем у бензинового. Есть области, где дизель практически незаменим, например в сельскохозяйственном тракторе.

Разновидности дизельных двигателей

Принцип действия дизельного двигателя для всех из них одинаков: сначала производится сжатие свежего заряда рабочего тела (воздуха), затем впрыскивается топливо. От высокой температуры смесь воспламеняется и сгорает, поднимая давление. Под его действием поршень двигается обратно и в нижней точке выпускной клапан цилиндра открывается, выпуская отработанный газ. В основном, это углекислый газ, дизельные двигатели экологически чище бензиновых.

Камеры сгорания дизелей могут выполняться непосредственно в днище поршня — там делается выемка особой формы — или в ряде случаев используют предкамеры (или форкамеры, как это говорят на родине двигателя). Первый вариант — самый экономичный, второй считался оптимальным в прежние годы. Сейчас, когда экономичность, во многих случаях, считается решающей, от предкамерных вариантов снова отказываются.

Рабочий процесс в дизеле может протекать, как и в бензиновом двигателе, в два или четыре такта. Подавляющее большинство дизелей — четырехтактные. Двухтактные проще реверсировать, поэтому они распространены на морских судах, где применяется жесткая связь с гребным валом. Камеры сгорания в двухтактных дизелях не разделяются из-за очевидных проблем с продувкой форкамеры.

Конструкция дизельного двигателя зависит от его мощности и назначения. Наиболее мощные двигатели, применяемые на судах и некоторых электростанциях, имеют крейцкопф — устройство для снижения боковых сил на поршень. Все мощные дизели имеют сложно устроенное дно, потому, что подвергаются высокой температуре.

Часть, обращенная в цилиндр, делается стальной, а остальная часть поршня (юбка) — алюминиевой. Кроме того, в поршне сделаны канавки для системы масляного охлаждения.

Типы дизельных двигателей различаются и по расположению цилиндров. Бывает рядовое, V-образное и даже такое, при котором цилиндры располагаются с разворотом на 180 градусов. Это зависит от тех условий, которые имеются на месте установки двигателя. Например, на современном грузовике или автобусе, скорее всего, будет применен двухрядный дизель, установленный под полом кабины водителя. Как устроен дизельный двигатель, будет зависеть и от наличия наддува.

Турбонаддув дизелей

Мощность дизельного двигателя, без увеличения расхода топлива, можно повысить при помощи турбокомпрессора. Тогда можно использовать еще неплохой кусочек диаграммы цикла Карно. Эксплуатация дизельного двигателя с турбокомпрессором имеет то преимущество, что используя энергию выхлопных газов можно раскрутить турбину, и на том же валу установить другую турбину — компрессор.

Этот компрессор будет нагнетать воздух, поступающий через впускной коллектор, увеличится заряд воздуха в цилиндрах, и, таким образом, мощность двигателя заметно возрастет. (Работу таких двигателей легко узнать по характерному свисту в момент раскручивания турбины.)

Плюсы и минусы дизелей

Преимущества дизельного двигателя — это высокий и постоянный крутящий момент в сочетании с высокой экологичностью выхлопных газов (это относится, правда, только к современным двигателям). Также вне конкуренции их высокий КПД, самый высокий среди ДВС. Известны дизели (MAN) дающие свыше 50%, (что считалось «теоретическим» максимумом). Там использован максимум всех современных достижений. Экономичность достигает до 40%, если провести сравнение с бензиновыми.

Проблемы дизельных двигателей, а без них техники не бывает, заключаются в тяжелом пуске, из-за высокой степени сжатия (до 25 в современных двигателях), на автомобилях приходится ставить мощный стартер и аккумулятор. Большая точность изготовления деталей насосов высокого давления и форсунок затрудняет обслуживание.

Дизели крайне чувствительны к механическим загрязнениям топлива, для очистки которого приходится применять даже центрифугу в составе топливной аппаратуры. При равном объеме в литрах, дизельный двигатель уступает бензиновому по мощности, при равной мощности дизель тяжелее. Дизельный двигатель требует более качественных сплавов для своего изготовления и заметно дороже бензинового.

И все же, сравнивая преимущества и недостатки дизельного двигателя, можно сделать выбор в пользу дизеля. Особенно этому способствует технический прогресс в области электроники и блоков управления двигателями. Система «общая магистраль» (common rail) и электромагнитные форсунки позволяет сильно упростить ТВНД, а блок управления доводит экономию топлива до максимума, поскольку работает на любых переходных режимах и успевает все отследить.

• Отзывы владельцев KIA Magentis (КИА Маджентис) Двухлитровые моторы – G4KA и G4KD
• Проблемы электрооборудования Cadillac SRX
• Тест-драйв Infiniti QX70S Design: Финик высокой четкости Новый инфинити кью икс 80
• 6 8 клапанов технические характеристики

Источник Источник Источник http://neftyanic.ru/kak-rabotaet-dizelnyi-dvigatel-avtomobilya-vs-pro/
Источник Источник Источник http://edukr.ru/the-engine-fuel-system/pokazat-dizelnyi-dvigatel-kak-rabotaet-dizelnyi-dvigatel/
