Меньше зазор в клапанах лучше движок тянет. Регулировка клапанов двигателя современного автомобиля

Двигатели внутреннего сгорания, которые устанавливаются на современных автомобилях, это достаточно сложные механизмы с множеством деталей. Поэтому для нормальной работы на протяжении длительного времени они требуют правильного обслуживания.

К сожалению, многие автомобилисты не уделяют этому должного внимания. Например, они не очень хорошо понимают, для чего нужна регулировка клапанов и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим расходам на ремонт. В данной материале мы расскажем о том, что такое регулировка клапанов, каким двигателям она нужна и как она выполняется.

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

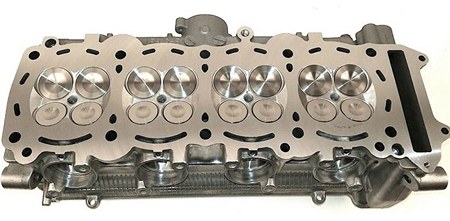

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Каким двигателям и когда нужна регулировка клапанов?

Следует заметить, что далеко не всем двигателям внутреннего сгорания требуется периодическая регулировка клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов устанавливаются таки называемые гидрокомпенсаторы. Эти устройства самостоятельно, в режиме реального времени регулируют зазоры, и поэтому их величина всегда является оптимальной.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Делать это нужно также и не дожидаясь «тревожных звоночков», в рамках проведения мероприятий по текущему техническому обслуживанию автомобиля. Периодичность проверки клапанных зазоров указывается в технической документации на каждое транспортное средство, и, как правило, составляет один раз на каждые 25000 – 30000 километров пробега. Ее обычно проводят на станциях технического обслуживания, но, обладая определенными навыками, проверку клапанных зазоров можно осуществить и самостоятельно.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием. Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическое проведение регулировки его клапанов. Они находятся в головке блока цилиндров и относятся к газораспределительному механизму. Мы расскажем, как отрегулировать клапаны самостоятельно.

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

• после переборки двигателя;
• после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.

Видео: как регулировать зазоры клапанов на ВАЗ 2106

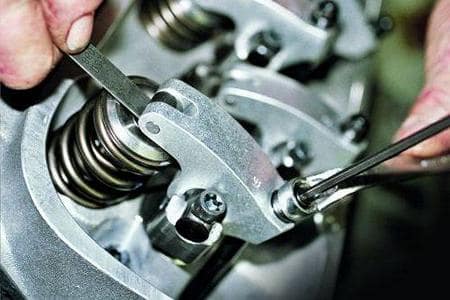

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

Для замены шайб нужен специальный съёмник.

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
8. В указанные места наносим герметик и закручиваем клапанную крышку.

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Рано или поздно автовладельцы сталкиваются с посторонними шумами на холостых оборотах. Много страниц исписано о том, как диагностировать данные шумы. Одной из причин этих звуков могут быть нарушенные зазоры клапанов двигателя. Давайте посмотрим, как регулировать клапаны, как их менять и ремонтировать.

Что такое клапаны, их роль в работе ДВС

Опытные автолюбители могут эту часть смело пропустить, а для начинающих будет полезна данная информация. Для того чтобы мотор мог работать, нужны по два клапана на каждый цилиндр. Сейчас они применяются тарельчатые, со стержнями. Для того чтобы цилиндры лучше наполнялись топливной смесью, диаметр тарелки у впускного клапана больше, чем у выпускного. В качестве материалов для седла клапана применяют чугун или же сталь. Седло запрессовывается в ГБЦ.

Когда двигатель работает, эти детали подвержены серьезным нагрузкам. Именно поэтому они изготавливаются из устойчивых к тепловым и механическим нагрузкам сплавов.

Принцип работы клапанов

Прежде чем рассказать о том, как регулируются зазоры клапанов, разберемся в принципе их работы. Любой автолюбитель знает, что основная задача этих узлов — впуск и выпуск. Так в двигателях осуществляется газообмен.

Вначале через впускные клапаны поступает смесь топлива и воздуха, затем продукты сгорания выходят через выпускной клапан. Открытие и закрытие клапанов происходит под воздействием на них кулачков распредвала. Чтобы клапан мог вернуться на свое законное место, ему помогает пружина. Также эта пружина играет и еще одну очень важную роль. Когда клапан закрыт, она способствует наиболее плотному и герметичному прилеганию тарелки к отверстию в ГБЦ или седлу. Так обеспечивается герметичность системы.

Необходимость зазоров

Клапаны состоят из стержня и так называемой тарелки. Когда мотор нагревается, стержень детали становится длинней. Именно поэтому, чтобы компенсировать такое удлинение, изготовители предусмотрели зазоры клапанов между стержнем и кулачком распределительного вала. А если точнее, то между рокерами клапанов и кулачком.

Этот зазор есть лишь на холодном моторе. А когда двигатель достаточно прогреется, тогда они уменьшаются или полностью исчезают, так как происходит удлинение стержня клапана вследствие нагрева. Поэтому эти зазоры и получили такое название — тепловые.

Откуда шум?

Когда зазор растет, кулачок бьет по рокеру, а водитель при этом будет слышать характерные шумы. Эти зазоры клапанов должны полностью соответствовать рекомендациям производителя автомобиля. И шум — лишь малая часть многочисленных побочных эффектов неверных зазоров. Если клапаны износились, тогда изнашивается непосредственно рокер, а затем и кулачки распределительного вала. Так, кулачок будет бить по рокеру, а не плавно нажимать на него. О том, как отрегулировать клапана, должен знать любой автовладелец.

Когда зазор слишком большой

При возврате клапана в обычное положение кулачки распределительного вала (в случае если зазоры увеличены) отрываются от рокера слишком рано. В этот момент клапан еще не закрыт. Здесь пружина больше ничем не удерживается. Поэтому она с серьезным усилием бросает тарелку в седло на ГБЦ.

Здесь нужна проверка и регулировка зазоров клапанов. Эти удары происходят постоянно, вследствие чего на тарелке клапана и на седле образуются усталость, микротрещины, напряжение. Если ездить и дальше на таком автомобиле, тогда может произойти обрыв тарелки. А это уже может повлечь за собой серьезные проблемы.

Если зазор меньше необходимого

В этом случае может случиться другая проблема. Это перегрев либо прогорание клапанов. В основном проблема касается выпускной группы. Наш клапан открывается раньше времени, а закрывается несколько позже. Поэтому уменьшается период, когда тарелка находится в контакте с седлом и может остыть. Если отсутствуют тепловые зазоры, клапан может и вовсе не закрываться полностью. В итоге — перегрев, обгорание, трещины, расплавленные кромки тарелки.

Гидрокомпенсатор для защиты клапанов

На большинстве современных моторов эти устройства есть. Они защищают клапаны от любых проблем. Здесь тепловые зазоры клапанов компенсируются посредством изменения длины компенсатора на ту величину, которая равна зазору.

Но не на всех двигателях стоит это устройство. Поэтому тем, у кого гидрокомпенсатора нет, нужно регулировать зазоры вручную.

Почему нужно проводить регулировку зазоров?

Все потому, что в процессе работы двигателя тепловой зазор постепенно увеличивается. Также регулировать эти механизмы необходимо после ремонта.

Теперь мы знаем, на что влияют правильно выставленные зазоры, а также почему и когда необходимо проводить работы. Поэтому можно начать учиться настраивать зазоры.

Нужно сказать, что регулировка зазоров клапанов не даст какого-нибудь прироста мощности. Однако, благодаря правильно выставленным зазорам, двигатель будет работать в штатном режиме, и не понадобится менять клапанный механизм или же всю поршневую группу. После регулировок мотор просто будет лучше работать. Если все совсем плохо, возможно, добавится потерянная ранее мощность.

Регулируем клапаны на автомобилях ВАЗ

Итак, если вдруг застучали клапаны, значит, пора их настроить. Для этого не стоит ехать на СТО, все работы можно выполнить самостоятельно, своими руками. Для этого просто нужно знать порядок действий и зазор клапанов. ВАЗ имеет определенно разные данные регулировки механизмов. Для впускного клапана зазор должен составить 0,2 мм, а для выпускного — 0,35 мм.

Если у вас получится проводить эти работы самостоятельно, тогда вы сможете сэкономить 1000 рублей.

Для регулировки наиболее эффективного газораспределения на ВАЗе нам понадобится снять клапанную крышку. Затем подготовьте щупы необходимых толщин, рожковые ключи на 13 и 17, также нужна изрядная порция терпения.

Для того чтобы регулировка зазоров клапанов получилась идеальной, нужно знать, какая последовательность фаз газораспределения, а также последовательность регулировки по счету.

Сперва провернем коленчатый вал до тех пор, пока метки на звезде и корпусе не совпадут. Самыми первыми будем регулировать 6-й и 8-й клапаны. Дальше провернем коленвал по часовой стрелке на 180 градусов. Теперь нужно регулировать 4-й и 7-й. Еще один поворот, и 1-й и 3-й клапаны, а затем 5-й и 2-й.

Процедура регулировки зазора

Здесь все просто. В зазор, который образовался между рычагом и кулачком, вставим щуп. О том, какие зазоры на клапанах вашего двигателя, можно узнать в техническом документе. Если щуп прошел с легким усилием, то не требуется каких-либо действий.

Если же щуп не прошел или проходит, однако слишком свободно, тогда необходимо отпустить гаечными ключами контргайку настроечного болта. Он провернется на нужный угол.

А как на иномарках?

Здесь все так же. Вначале снимаем крышку, затем получаем доступ к газораспределительной системе. Прокладки, а также уплотнители нужно заменить после проведенных работ, иначе можно столкнуться с утечками масла.

Чтобы успешно выполнить работы, понадобятся некоторые инструменты. Это набор щупов, обеспечивающих 2-й класс точности. С их помощью будут проверяться зазоры. Дальше нужен гнутый рожковый ключ или же трещотка с головкой на 10. В случае с иномарками обыкновенный рожковый ключ не поможет.

Как отрегулировать клапана?

Стоит сказать, что каждый клапан регулируется в отдельности. В случае 4-цилиндровых двигателей имеем 16 клапанов. Клапанные группы каждого отдельного цилиндра настраиваются также отдельно.

Начинать всегда следует с первого цилиндра. Нужно настроить его, а затем перейти к 3, 4 и 2-му. Порядок именно такой, потому что это просто удобно. Здесь достаточно лишь однократно выставить каждый поршень в верхнюю мертвую точку.

Перед настройкой цилиндры устанавливаются в положение ВМТ. В этом положении клапаны свободны и закрыты. Данную процедуру нужно провести для каждого из цилиндров. Для этого шкивы распределительных валов имеют метки. Они позволяют выставить каждый из поршней. По этим самым меткам и выставляются зазоры.

Итак, 1-й цилиндр. Если вы знаете размеры зазоров в конкретном двигателе, тогда нужно сложить щупы под нужный размер. Далее вставьте щуп между кулачком распределительно вала и рокером того клапана, который хотите отрегулировать. В нашем случае это первый клапан.

Далее ослабьте контргайку, а затем закрутите винт для регулировки и двигайте щуп, который должен быть в зазоре. Крутить его нужно до тех пор, пока он не станет сопротивляться. Как только вы ощутили, что он скользит в зазоре с некоторым сопротивлением, затягивайте контргайку. Проверяйте еще раз, а затем затяните полностью.

Для остальных цилиндров действия точно такие же, просто нужно по меткам установить каждый поршень в положение ВМТ. Это можно сделать по меткам на шкиве.

Замена клапанов

Иногда приходит время менять изношенные узлы и детали. Для замены клапанов необходимо воспользоваться специальным инструментом — съемником. Сам принцип замены полностью одинаковый для всех моделей ВАЗ.

Первым делом нужно снять вал газораспределения. Затем — толкатели и рокера. Далее следует закрепить инструмент при помощи шпилек вала, а под тарелку клапана положить какую-нибудь проставку. Теперь удалите сухари. Тут следует делать все аккуратно. В клапанном механизме установлены очень мощные и серьезные пружины. Если такая пружина сыграет, тогда эти сухари улетят неведомо куда.

После снятия сухарей пора снять тарелку и пружины. Под последними вы тоже отыщете тарелки. И их следует снять. Для начала нужно извлечь сальник. Теперь можно вытаскивать клапаны. Вот и вся операция. Замена клапанов тоже, как видите, несложная задача.

Как часто регулировать клапаны?

В книгах пишут, что регулировать клапанные механизмы нужно лишь после капитальных ремонтов или тогда, когда разбирали ГБЦ. Это неправильно. Детали эти со временем изнашиваются вполне естественным образом. На скорость этого износа влияет и температура, и манера езды на авто. Рекомендуется проверять зазоры примерно через 20-30 тыс. км.

Если вы будете проводить такую операцию впервые, тогда попросите понаблюдать за вашими действиями более опытного в этом плане товарища. При своевременной регулировке ремонт клапанов или их замена вам не грозят.

Простые на вид, клапаны двигателя внутреннего сгорания выполняют в нём важнейшую работу: управляют процессами подачи топливно-воздушной смеси и вывода отработавших газов из цилиндра двигателя. От того, насколько своевременно эти процессы будут происходить, зависит эффективность работы двигателя: его мощность, экономичность, токсичность и даже сама возможность работать.

Как должны работать клапаны ДВС

Рабочий цикл четырехтактного двигателя состоит из четырёх ходов: впуск, сжатие, рабочий ход и выпуск. Исходя из назначения этих тактов, можно понять, как должен работать механизм газораспределения: на такте впуска открыт впускной клапан, открывая доступ топливно-воздушной смеси в цилиндр; на такте сжатия оба клапана закрыты (иначе не сожмёшь); во время рабочего хода клапаны также закрыты, чтобы вся энергия расширения горящей смеси была направлена только на перемещение поршня; на ходе выпуска выпускной клапан открыт и отработавшие газы через него дружно покидают цилиндр.

Ровно так оно и было бы, если бы клапаны имели возможность открываться и закрываться мгновенно, пока поршень находится в своей мёртвой точке, верхней или нижней. Чтобы представить, что такое мгновение для периода времени, в течение которого происходит рабочий цикл двигателя, мы должны вспомнить, что современные двигатели легко достигают шести и более тысяч оборотов коленчатого вала за минуту. За один рабочий цикл коленвал совершает два оборота, значит, каждый из клапанов открывается и закрывается три тысячи раз за минуту. А поршень оказывается в своих мёртвых точках шесть тысяч раз! Для сравнения, скорострельность легендарного автомата Калашникова всего шестьсот выстрелов в минуту, ровно в десять раз меньше! В таких условиях даже несколько миллисекунд работы двигателя — это достойный внимания временной период, в течение которого происходят очень важные процессы.

В теории во время тактов сжатия и рабочего хода оба клапана закрыты. На рисунке: I — ход впуска, впускной клапан открыт; II — ход сжатия; III — рабочий ход; IV — ход выпуска, выпускной клапан открыт

И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.

Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.

В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты

Куда установить распредвал

Существуют разные варианты расположения распределительного вала в двигателе и конструкции механизмов, передающих давление от поверхности распредвала к стержню клапана. Однако, рост скорости современных легковых двигателей привёл к тому, что повсеместно в них закрепилась схема с расположением распределительного вала в головке двигателя — верхневальная конструкция. Близость расположения распредвала к клапанам позволяет увеличить жёсткость системы, а значит, повысить точность работы.

Прототип первых «Жигулей» ВАЗ-2101, итальянский Фиат-124, имел добротную и надёжную, но уже несовременную конструкцию двигателя с нижним распределительным валом. Советские инженеры решили, что двигатель нашего нового автомобиля должен идти в ногу со временем, и совместно с итальянцами модернизировали его, переместив распредвал в головку блока.

Зачем нужны зазоры

Закрывается клапан под действием специальной пружины. Чтобы профиль кулачка ни при каких обстоятельствах не мог воспрепятствовать полному закрытию клапана, между ним и толкателем выставляется строго определённый зазор. Причём этот зазор должен также учитывать увеличение длины стержня при нагреве. А нагревается клапан во время работы может очень сильно.

Головка впускного клапана автомобильного двигателя нагревается до температуры 300–400 градусов по Цельсию. А выпускной, который «омывается» горячими отработавшими газами — до 700–900 градусов, становясь при этом тёмно-вишнёвого цвета.

Способы обеспечения теплового зазора

При верхневальной схеме распредвал воздействует на стержень клапана либо напрямую, либо через коромысло. Применение коромысла позволяет уменьшить перепад профиля распредвала относительно величины максимального перемещения клапана при открытии. При непосредственном воздействии распредвала на стержень клапана стержень воспринимает значительную боковую силу, которая приводит к повышенному его износу. Чтобы избежать этого, торец стержня накрывают специальным стаканом, который принимает на себя боковую силу, двигаясь в собственном направляющем гнезде, и передаёт осевую силу на клапан. Между стаканом и кулачком распредвала устанавливают регулировочные шайбы. Если же в конструкции имеются коромысла, то на них устанавливают специальные регулировочные винты с контргайками.

Многие современные двигатели, особенно имеющие более двух клапанов на цилиндр, оснащаются гидравлическими компенсаторами зазоров в клапанах. В этих конструкциях регулировка тепловых зазоров не требуется.

Регулировка клапанов: когда и как

Как правило, зазор проверяется и регулируется при каждом ТО. Процедура выполняется на холодном двигателе. Для выполнения работы вам понадобится щуп и обычные ручные инструменты, в зависимости от применённого на вашем автомобиле крепежа. Для клапанов с регулировочными шайбами пригодится также пинцет, Перед началом обязательно ознакомьтесь с руководством по ремонту вашего автомобиля, где указаны величины зазора, особенности конструкции двигателя и описана последовательность его разборки и сборки. В общем случае порядок выполнения работы следующий:

• снимите клапанную крышку;
• отыщите метки на блоке двигателя и коленчатом вале (обычно на шкиве ремня ГРМ);
• поворачивая коленчатый вал с помощью подходящего ключа (но ни в коем случае не стартером!) в направлении по часовой стрелке, если смотреть с передней части двигателя, совместите метки между собой. В этом положении поршень первого цилиндра находится в верхней мёртвой точке, оба клапана закрыты;
• проверьте зазор между первым — со стороны шкива — кулачком распредвала и регулировочной шайбой (бойком коромысла);
• если величина зазора больше требуемой, следует заменить шайбу на другую, большей толщины; если зазор меньше, то соответственно, толщину шайбы нужно уменьшить. Номинальная толщина шайбы, как правило, маркируется на ней самой. Если толщина шайбы неизвестна, то вам понадобится микрометр для правильного выбора новой шайбы. В конструкциях с коромыслом процедура проще, так как требуемого зазора мы достигаем, вворачивая или выворачивая регулировочный винт. После регулировки винтом не забудьте затянуть контргайку.
• После выполнения регулировки проверку зазора обязательно нужно повторить. Допускаемое отклонение: плюс-минус 0,05 мм.
• Обращайте внимание на то, что величина зазора для впускного и выпускного клапана, как правило, разная. Связано это с разной температурой нагрева, о чем говорилось выше. Так, для восьмиклапанного двигателя ВАЗ зазор на впускном клапане составляет 0,20 мм, а на выпускном — 0,35 мм.
• Работу повторите для всех цилиндров, определяя их последовательность и угол поворота коленчатого вала в соответствии с рекомендациями изготовителя двигателя.

Видео: как отрегулировать зазоры на переднеприводных Ладах

В общих чертах конструкция газораспределительного механизма и процедура регулировки зазора в клапанах на дизельном двигателе такая же, как и на бензиновом.

Существует мнение, что после установки на двигатель газобаллонного оборудования необходимо изменять в сторону увеличения тепловой зазор в клапанах. Объясняют это более высокой температурой горения газа. На самом деле, этого не требуется. Особенности воспламенения и сгорания газовой смеси в цилиндре учитываются изменением угла зажигания, а процесс наполнения и отвода газов из цилиндра не отличается от такового при работе двигателя на бензине.

Когда зазор не только видно, но и слышно

Зачастую зазоры в клапанах бывает слышно, особенно в холодную погоду. Это выражается в лёгком металлическом пощелкивании при работе непрогретого двигателя. По мере прогревания звук слабеет. Если он слышен и на прогретом двигателе, то, скорее всего, все или некоторые из зазоров больше нормы. Увеличенный тепловой зазор уменьшает время нахождения клапана в открытом состоянии, что снижает эффективность работы двигателя, он начинает работать с перебоями, плохо запускается, возможно возникновение детонационного сгорания, которое пагубно действует на детали двигателя. Ещё опаснее уменьшенный зазор, потому что он полностью исчезает в прогретом до рабочей температуры двигателе и клапан перестаёт закрываться до конца. В результате также снижаются мощностные и экономические показатели двигателя, но самое неприятное, когда обгорают конические фаски на клапанах и на их сёдлах, а эту проблему простой регулировкой зазора уже не исправить.

Двигатель — сердце автомобиля, поэтому любые признаки ухудшения его работы должны заставить вас насторожиться и, при первом удобном случае заняться его диагностикой. Если упала мощность, вырос расход топлива, если двигатель «троит» или слышны хлопки в выпускной системе — проверьте исправность свечей зажигания и проверьте зазоры в клапанах.
