Схема и устройство передней подвески на ВАЗ 2109

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Схема передней подвески на ваз 2108

Схема передней подвески на ваз 2108

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

  • Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
  • Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
  • Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Схема передней подвески на ваз 2108

  • Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
  • В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
  • Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.
  • Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
  • В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
  • К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
  • Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Схема передней подвески на ваз 2108

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

особенности конструкции передней подвеска автомобилей ваз 2108, ваз 2109, ваз 21099

выбор платежной системы для покупки книги PDF Схема передней подвески на ваз 2108

Прочие причины неисправностей и возможности их ремонта

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.
Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Замена передней подвески или ее ремонт может понадобиться в связи со следующими предпосылками:

  • Появление большой разницы давления в шинах – необходимо отрегулировать данный показатель.
  • Нарушение углов монтажа колес – требуется своевременная корректировка данного узла.
  • Деформация резинового элемента опорной стойки – решается путем замены неисправной детали.
  • При большой разнице показателя упругости шин, пружинных механизмов следует произвести замену дефектной запчасти.
  • Кроме того, необходимо следить за балансировкой колес.

Чтобы избежать преждевременного ремонта передней подвески, необходимо соблюдать рекомендации по максимальной нагрузке автомобиля, избегать резких разгонов и не превышать максимально допустимых показателей, указанных в инструкции по эксплуатации.

Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108

Передний мост

Передний мост имеет независимую телескопическую подвеску, в которой применяются как гидравлические амортизаторы, так и витые пружины. Поперечный рычаг — нижний с растяжками. Ходовая часть снабжена стабилизатором поперечной устойчивости. Устройство подвески ваз 2109 практически идентично с машинами ваз моделей 2108, 21099.

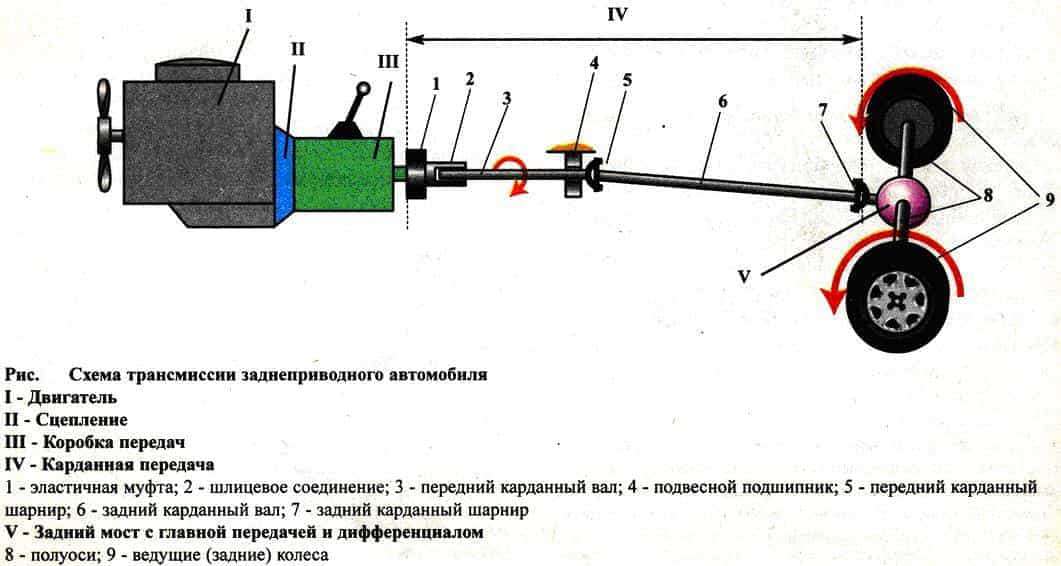

Устройство ходовой заднего моста ваз 2109 гораздо проще, это объясняется тем, что в отличие от автомобиля классической заднеприводной схемы, в нем нет деталей связанных с трансмиссией. А нагрузка, которую воспринимает ходовая часть, гораздо меньше, чем у грузового автомобиля.

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя. Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

ПОДРОБНОСТИ: Модуль зажигания ваз 2109 — Всё об автомобилях Лада ВАЗ

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108

Особенности кузова «девятки»

Геометрия кузова ваз 2109 Как известно, металлический каркас «девятки» представляет собой несущую конструкцию, а тип кузова относят к хэтчбекам 5-дверной конструкции. Сконструирован он на базе кузова «восьмерки», но максимально унифицирован, а большинство частей и деталей имеют совершенно иные размеры и даже формы. Но одно у все кузовов неизменно – они состоят из цельного остова и навесных компонентов.

Ваз 21099 геометрия кузова и ее восстановление

В таблице ниже приведена более подробная информация по кузову Ваз 2109 и его особенностям.

Передок Полы Боковины Крыша с рамой ветрового окна Задок Силовые элементы каркаса Навесные части
Вертикальный щиток, брызговики передних крыльев, поперечины, панели рамки радиатора, передние лонжероны, соединители и стойки, коробка воздухопритока, прочие мелкие детали. Панели переднего, среднего и заднего пола. Панель переднего пола имеет корытообразную форму, а посредине тоннель для труб выпускной системы, трубопроводов и топливопроводов. Тоннель предохраняет их от повреждений. Панель заднего пола имеет цельноштампованную нишу для запасного колеса. Вдоль всего пола привариваются лонжероны, которые образуют с передними и задними лонжеронами единые скрытые продольные полости вдоль днища всего автомобиля. Как к лонжеронам, так и к скрытым полостям есть хороший доступ. К полу приварена передняя, средняя и задняя поперечины, а также усилители и надставки пола. Правая и левая боковины кузова состоят из наружных и внутренних панелей. Наружные панели боковин выполняются цельными деталями с центральными и задними стойками, с проемами боковых окон. Внутренние панели изготавливаются едиными вместе с наружными арками колес, с усилителями стоек. Сзади боковины имеют усилители и у правой боковины нишу для сепаратора паров бензина, а также желобки и фланцы под уплотнители дверей. Для увеличения жесткости между нижними частями наружных и внутренних панелей боковин, образующих пороги дверей, устанавливаются нижние накладки боковин. Усилители устанавливаются у передних и центральных стоек боковин. Рама ветрового окна изготавливается одной деталью, к которой приваривают вверху и внизу усилители. Внутренняя стойка рамы ветрового окна увеличивает жесткость передней стойки и образует две изолированные полости. Панель крыши имеет два усилителя. Сзади к панели привариваются две балки с усилителями для навески двери задка и спереди передняя балка. Панель задка имеет верхнюю поперечину, присоединяется сваркой к задней поперечине, заднему полу и боковинам кузова. На панели задка устанавливаются задние фонари. Лонжероны и усилители Панели передних крыльев, наружные панели боковин и рамы ветрового окна, панель крыши, панель задка, а также наружные панели дверей и капота.


Непонятные звуки при движении

При наличии определенных неисправностей, передняя подвеска ВАЗ-2109 может шуметь или стучать. Ниже представлены основные причины возникновения неполадок и рекомендации по их устранению.

  1. Пришли в негодность стойки – нужно заменить или отремонтировать их.
  2. Присутствует ослабление фиксирующих болтов стабилизирующей штанги. Наблюдается износ растяжечных подушек – следует подтянуть болты, заменить изношенные подушки.
  3. Некачественное крепление верхней опоры – проблему можно решить, если подтянуть фиксирующие гайки.
  4. Наблюдается осадка, разрушение опорного резинового элемента – желательно заменить проблемную деталь.
  5. При износе рычажных сайлентблоков, растяжек или штанговых стоек стабилизатора, следует установить новые блоки.
  6. Замена шарового шарнира потребуется при его чрезмерном износе.
  7. Если имеется существенный дисбаланс колес, необходимо провести балансировку.
  8. Поломка пружины или буфера сжатия предполагает их непосредственную замену.

Выбор

Рено Логан Передняя Подвеска Ремонт Своими РукамиРено логан передняя подвеска ремонт своими руками Прежде чем приступить к замене сайлентблоков задней балки, необходимо решить, на что именно вы будете менять старые, изношенные втулки.

С маркировкой мы разобрались и поняли, что для ВАЗ 2109 нужно брать только те, которые по размерам и диаметру подходят именно под заднюю балку девятки.

Сегодня для ВАЗ 2109 предлагают два типа сайлентов, отличающихся материалом изготовления.

Типа сайлетблока Особенности
Резиновый сайлентблок Они не такие долговечные, однако обеспечивают большую мягкость при работе подвески автомобиля
Полиуретановый сайлентблок Более жесткая модификация, у которой именно повышенная жесткость выступает главным недостатком. При этом данные изделия устойчивее к температурным изменениям, не так быстро деформируются, дольше сохраняют работоспособность

Выбор следует делать на основе имеющегося бюджета. Резиновые элементы стоят на несколько сотен рублей дешевле

Что же касается производителей, то советуем обратить внимание на фирмы СЭВИ, БелМаг, Boge и SS20

Схема передней подвески на ваз 2108
Разница размеров

Недостаточное сопротивление стоек

Если передняя подвеска ВАЗ-2109 утратила герметичность отдающего, либо перепускного клапана, нужно произвести замену поврежденных деталей. При малом количестве либо утечке рабочей смеси, необходимо проверить, поменять изношенные запчасти, добавить используемый состав до нормы.

Кроме того, в случае износа, осадки, деформации направляющей втулки, колец цилиндро-поршневой группы, пружинного механизма, следует заменить негодные элементы, фильтры и залить новую жидкость. Также необходимо уделить внимание целостности дополнительных пружинных элементов, дискам клапанов и шарнирному блоку.

ПОДРОБНОСТИ: Проверка датчика положения дроссельной заслонки (ДПДЗ) ВАЗ 2110

Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108

Как устроена передняя подвеска ВАЗ-2109

Пожалуй, наиболее ответственным узлом после рулевого управления и тормозной системы, влияющим на безопасную эксплуатацию является ходовая часть автомобиля. Поэтому необходимо постоянно контролировать ее состояние. Конечно у легковой машины износ этого узла не такой сильный, как у грузовой, но чаще всего (и машины ваз не исключение) конструкторы закладывают стойкость и долговечность схемы подвески с учетом мягкого режима.

Для квалифицированного заключения о том, что подвеска находится в исправном или неисправном состоянии, лучше обратиться на станцию технического обслуживания, где смогут на специальных стендах полностью диагностировать состояние вашей машины, а мастера, для которых схема подвески не имеет секретов, смогут точно выявить поломку или небольшую неисправность.

Диагностика

Будет разумнее всего, если вы не станете дожидаться поломки и проведёте диагностику ходовой части. Единого мнения по поводу её сроков нет – у каждого специалиста своё мнение на сей счёт. Пробег, рекомендуемый для профилактики автомобиля, варьируется от десяти до тридцати тысяч километров. Ориентироваться, прежде всего, нужно на условия эксплуатации – если вы ездите по разбитым просёлочным дорогам, эта цифра будет минимальной. Итак:

  • К процедуре диагностики относится проверка степени износа амортизаторов. В автосервисах её производят специальным прибором, который проверяет на упругость пружины. Определить степень их износа визуально невозможно. Потерявшие упругость пружины могут сломаться.
  • Обязательно производится осмотр чашек пружин, которые тоже могут иметь дефекты и повреждения. Проверяют люфты в шрус ВАЗ – порванный пыльник способен создать проблемы. Также необходим осмотр шаровых опор и наконечников рулевых тяг.
  • Сайлент блоки являются связующими элементами между рамой и подвеской, из-за этой износившейся детали, теряется плавность хода автомобиля. Осмотру подлежат и тормозные колодки, и ступичные подшипники, проверяется герметичность шлангов.
  • Компьютерная диагностика даёт возможность выявить и своевременно устранить даже незначительные неисправности, что предохранит детали от более существенных повреждений.
  • При попадании в яму, или ударе о бордюр, самыми первыми страдают колёсные диски. Обод диска может погнуться, что непременно будет чувствоваться при движении. Железный или литой диск можно прокатать, ну а кованый ремонту не подлежит. При ударе он просто лопнет.
  • Колёса любого автомобиля нуждаются в периодической балансировке, проверке давления в шинах. Оно должно быть таким, какое предписывает инструкция по эксплуатации. При сезонной смене колёс, нужно чередовать их установку с передней на заднюю ось, что позволит сбалансировать истирание шин.

Схема передней подвески на ваз 2108
Балансировка колеса

При несоблюдении этих простых правил, изнашиваются не только шины, но и рулевое управление, тормозная система и элементы трансмиссии. Своевременное техническое обслуживание ходовой, является залогом вашей безопасности на дороге.

Признаки износа или повреждения ходовой части

  1. Подтекания под автомобилем в районе размещения деталей подвески. Машины модели ваз 2109 как правило имеют уже большой срок службы (а устройство гидравлических цилиндров рассчитано на определенный ресурс, который они возможно уже давно выработали). Есть большая вероятность того что могут износиться сальник или зеркало штока амортизатора, поэтому обращайте внимание на возможную утечку гидравлической жидкости (в принципе, внимательно нужно относится к любым утечкам из автомобиля);
  2. Стук при движении, рыскание по дороге — наиболее часто встречающийся признак неисправности. Как правило, свидетельствует об износе или ослаблении крепления узлов, внимательно осмотрите подвеску, а лучше всего обратитесь в мастерскую;

ломаный краб 2109

  • При воздействии на подвеску (попробуйте надавить на капот или наоборот приподнять ваш автомобиль, опытные автомеханики при первом знакомстве с легковыми машинами, не только с ваз 2109, так ориентировочно оценивают — в каком состоянии ходовая часть) подвеска не оказывает достаточного сопротивления — первый признак неправильной работы гидравлических цилиндров. Причин может быть множество — недостаточное количество жидкости, протекание из-за износа сальников, фторопластовой втулки, износ штока, неисправность клапанного механизма. Нужно обязательно заменить изношенные детали, пополнить масло в цилиндрах или устранить неисправность клапанного механизма;
  • При движении (особенно по неровной дороге) эпизодически появляются жесткие удары с характерным звуком, которые могут ощущаться даже на рулевом управлении (так называемый «пробой» подвески). Появление этого симптома сигнализирует об утрате пружинами (чаще всего задней ходовой части) своих свойств, вследствие усталости металла, могут также неправильно работать гидравлические амортизаторы. В любом случае необходимо осмотреть устройство вашей подвески и произвести ремонт.
  • ПОДРОБНОСТИ: Регулировка троса сцепления ваз 2110

    Мы еще не упомянули о неравномерном

    — если ваши колеса отрегулированы на развал-схождение и отбалансированы, а ШРУСы (так как ваз 2109 собран по схеме переднего привода) правильно работают, значит, причина — ходовая часть, где-то есть поломка, излишний люфт или выработка.

    В заключение нужно отметить, хотя ходовая часть автомобиля ваз 2109 и не подвергается таким перегрузкам как подобный узел грузового транспорта, схема ее все-таки довольно сложна и нуждается в постоянном внимании, благо, устройство подвески позволяет производить техническое обслуживание и ремонт без больших материальных затрат.

    Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108 Схема передней подвески на ваз 2108

    Проверка работы опорного подшипника

    В силу того, что ходовая часть в целом и стойка в частности, подвергаются очень большим нагрузкам, подшипник испытывает довольно большие потрясения, и очень важно постоянно следить за его состоянием. Самым явным признаком неисправности подшипника являет стук, исходящий со стороны колеса при прохождении поворотов и преодолении каких-нибудь препятствий. Если же пройдя двадцать тысяч километров подшипник не вызывает подозрений, проверить его состоянии все таки необходимо, чтобы понять, на что рассчитывать в ближайшем будущем.

    Замена рычага

    Рычаг передней подвески ВАЗ-2109 — один из самых важных элементов рассматриваемого узла. Его замену обычно производят в случае нарушения геометрии, после попадания в выбоину, яму, канаву, люк либо, когда не получается извлечь резинометаллические шарниры. Оптимально ремонт ВАЗ-2109 лучше производить на подъемнике, но можно и обойтись домкратом.

    Сначала снимается переднее колесо, которое стоит предварительно вывесить и подстраховать подложкой из досок или кирпичей. Накидным ключом откручивается гайка шаровой, после чего изымается из рычага. На следующем этапе ослабляется задняя гайка, откручивается крепление стойки стаба и кронштейнное крепление. Болт извлекается, рычаг можно свободно демонтировать.

    Снятая передняя подвеска ВАЗ-2109 осматривается на предмет целостности и наличия дефектов, после чего меняются резинометаллические шарниры или рычаг целиком. Сборка происходит в обратной последовательности.
