Из чего состоит акпп. Автоматическая коробка передач

И в реальной жизни, и в виртуальном пространстве идёт извечный спор между владельцами автомобилей с автоматами и ручными КПП. Этот спор также бесконечен, как и тот, что первично: яйцо или курица. Не вступая в него, мы попробуем просто напросто восполнить определенные пробелы в знаниях тех начинающих автовладельцев, у которых установлена автоматическая коробка передач.

Какая она, коробка «автомат»?

У нас на слуху такие типы АКПП как типтроник и стептроник. Пару слов об этих общепринятых названиях.

Tiptronic – это АКПП имеющая возможность ручного переключения передач. В режиме ручного управления водителем осуществляется ручной выбор передачи путем подталкивания рычага селектора в направлении «+» или «-».

Steptronic – АКПП применяемая в БМВ. Имеет также возможность ручного переключения передач, но скорость переключения увеличена, и сравнима с МКПП. В стептронике рычаг передвигается по положениям P, R, N, и D. Кроме того здесь имеется положение «M/S» (Manual/Sport), которое в режиме «спорт» удерживает передачу до момента достижения максимального количества оборотов, затем происходит повышение передачи.

Как работает автоматическая коробка передач?

Автоматическая гидромеханическая коробка передач в классическом варианте состоит из планетарных редукторов, гидротрасформатора, обгонных и фрикционных муфт, соединительных барабанов и валов.

Не вдаваясь в дебри, тем более своими руками делать настоятельно не рекомендуется, принцип работы автоматической КПП отличается тем, что переключение передач происходит за счет взаимодействия планетарных механизмов и гидромеханического привода при помощи электронных исполнительных устройств.

Особенности эксплуатации АКПП уже освещались на страницах сайта. Но мы повторимся.

• Коробка – автомат перед началом движения требует тщательного прогрева, особенно в зимнее время.
• Не рекомендуется переводить рычаг селектора на ходу в положения P и R.
• Нет необходимости включать нейтраль при спуске с горы, экономии топлива (как это считается) не будет, а вот проблемы с торможением, могут возникнуть.
• Торможение двигателем осуществляется не на всех режимах. Более подробно об эксплуатации в различных режимах производитель дает инструкции в Руководстве. При всей нашей безалаберности, желательно придерживаться этих инструкций. В первую очередь – это , а во вторую, не последнюю – это стоимость ремонта или полной замены нежного и чувствительного агрегата – АКПП

Ну вот, собственно, можно заводить, прогревать и начинать движение.

Удачи вам, любители своего автомобиля.

Автоматическая коробка передач имеет ряд неоспоримых достоинств. Она существенно упрощает управление автомобилем. Переключения производятся плавно, без рывков, что улучшает ездовой комфорт и увеличивает срок службы трансмиссии. Современные АКПП имеют возможность ручного переключения передач и режимов работы, могут подстраиваться под стиль вождения конкретного водителя.

Но даже самые совершенные гидромеханические коробки не лишены недостатков. К ним относятся: сложность конструкции, высокая цена и стоимость обслуживания, более низкий КПД, худшая динамика и повышенный расход топлива по сравнению с механической КПП, медлительность переключений.

Автоматическая коробка передач состоит из следующих основных узлов: гидротрансформатора, планетарного ряда, системы управления и контроля. Коробка переднеприводных автомобилей дополнительно содержит внутри корпуса главную передачу и дифференциал.

Чтобы понять, как работает АКПП, необходимо представлять себе, что такое гидромуфта и планетарная передача. Гидромуфта – устройство, состоящее из двух лопастных колес, установленных в одном корпусе, который заполнен специальным маслом. Одно из колес, называемое насосным, соединяется с коленвалом двигателя, а второе, турбинное, – с трансмиссией. При вращении насосного колеса отбрасываемые им потоки масла раскручивают турбинное колесо. Такая конструкция позволяет передавать крутящий момент примерно в соотношении 1:1. Для автомобиля такой вариант не подходит, так как нам нужно, чтобы крутящий момент изменялся в широких пределах. Поэтому между насосным и турбинным колесами стали устанавливать еще одно колесо — реакторное, которое в зависимости от режима движения автомобиля может быть либо неподвижно, либо вращаться. Когда реактор неподвижен, он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем большее воздействие оно оказывает на турбинное колесо. Таким образом момент на турбинном колесе увеличивается, т.е. мы его трансформируем. Поэтому устройство с тремя колесами это уже не гидромуфта, а гидротрансформатор.

Но и гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в нужных нам пределах. Да и обеспечить движение задним ходом ему не под силу. Поэтому к нему присоединяют набор из отдельных планетарных передач с разным передаточным коэффициентом — как бы несколько одноступенчатых КПП в одном корпусе. Планетарная передача представляет собой механическую систему, состоящую из нескольких шестерён – сателлитов, вращающихся вокруг центральной шестерни. Сателлиты фиксируются вместе с помощью водила. Внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, как планеты вокруг Солнца (отсюда и название- планетарная передача), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга.

Переключение передач осуществляется системой управления, которая на ранних моделях была полностью гидравлической, а на современных на помощь гидравлике пришла электроника.

Режимы работы гидротрансформатора

Перед началом движения насосное колесо вращается, реакторное и турбинное — неподвижны. Реакторное колесо закреплено на валу при помощи обгонной муфты, и поэтому может вращаться только в одну сторону. Включаем передачу, нажимаем педаль газа — обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает турбинное. Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток масла, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом с помощью реактора увеличивается крутящий момент, что и требуется при разгоне автомобиля. Когда автомобиль разогнался, и движется с постоянной скоростью, насосное и турбинное колеса вращаются примерно с одинаковыми оборотами. При этом поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Увеличения крутящего момента не происходит, гидротрансформатор переходит в режим гидромуфты. Если же сопротивление движению автомобиля возросло (например, автомобиль едет в гору), скорость вращения ведущих колес, а, соответственно, и турбинного колеса падает. В этом случае потоки масла опять останавливают реактор — крутящий момент возрастает. Таким образом осуществляется автоматическое регулирование крутящего момента в зависимости от режима движения.

Отсутствие жесткой связи в гидротрансформаторе имеет свои достоинства и недостатки. Плюсы: крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы — низкий КПД, так как часть энергии теряется при «перелопачивании масла» и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.

Для устранения этого недостатка в гидротрансформаторе применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колес гидротрансформатора, то есть он начинает выполнять функцию обычного «сухого» сцепления. При этом обеспечивается жесткая непосредственная связь двигателя с ведущими колесами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах. Движение с блокировкой является наиболее экономичным режимом работы АКПП. При повышении нагрузки на ведущих колесах блокировка автоматически выключается.

При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, поэтому в конструкции АКПП предусматривается система охлаждения с радиатором, который или встраивается в радиатор двигателя, или устанавливается отдельно.

Как работает планетарная передача

Почему в АКПП в подавляющем большинстве случаев применяется планетарная передача, а не валы с шестернями, как в механической коробке? Планетарная передача более компактна, она обеспечивает более быстрое и плавное переключение скоростей без разрыва в передаче мощности двигателя. Планетарные передачи отличаются долговечностью, так как нагрузка передается несколькими сателлитами, что снижает напряжения зубьев.

В одинарной планетарной передаче крутящий момент передается с помощью каких-либо (в зависимости от выбранной передачи) двух ее элементов, из которых один является ведущим, второй — ведомым. Третий элемент при этом неподвижен.

Для получения прямой передачи необходимо зафиксировать между собой два любых элемента, которые будут играть роль ведомого звена, третий элемент при таком включении является ведущим. Общее передаточное отношение такого зацепления 1:1.

Таким образом, один планетарный механизм может обеспечить три передачи для движения вперед (понижающую, прямую и повышающую) и передачу заднего хода.

Передаточные отношения одиночного планетарного ряда не дают возможности оптимально использовать крутящий момент двигателя. Поэтому необходимо соединение двух или трех таких механизмов. Существует несколько вариантов соединения, каждое из которых носит название по имени своего изобретателя.

Планетарный механизм Симпсона , состоящий из двух планетарных редукторов, часто называют двойным рядом. Обе группы сателлитов, каждая из которых вращается внутри своей коронной шестерни, объединены в единый механизм общей солнечной шестерней. Планетарный ряд такой конструкции обеспечивает три ступени изменения передаточного отношения. Для получения четвертой, повышающей, передачи последовательно с рядом Симпсона установлен еще один планетарный ряд. Схема Симпсона нашла наибольшее применение в АКПП для заднеприводных автомобилей. Высокая надежность и долговечность при относительной простоте конструкции – вот ее неоспоримые достоинства.

Планетарный ряд Равиньё иногда называют полуторным, подчеркивая этим особенности его конструкции: наличие одной коронной шестерни, двух солнечных и водила с двумя группами сателлитов. Главным преимуществом схемы Равиньё является то, что она позволяет получить четыре ступени изменения передаточного отношения редуктора. Отсутствие отдельного планетарного ряда повышающей передачи позволяет сделать редуктор коробки очень компактным, что особенно важно для трансмиссий переднеприводных автомобилей. К недостаткам следует отнести уменьшение ресурса механизма приблизительно в полтора раза по сравнению с планетарным рядом Симпсона. Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче. Второй недостаток – низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки.

Коробка передач Уилсона состоит из 3 планетарных редукторов. Коронная шестерня первого планетарного редуктора, водило второго редуктора, и коронная шестерня третьего постоянно соединены между собой, образуя единое целое. Кроме того, второй и третий планетарные редукторы имеют общую солнечную шестерню, которая приводит в действие передачи переднего хода. Схема Уилсона обеспечивает 5 передач вперед и одну заднего хода.

Планетарная передача Лепелетье объединяет в себе обыкновенный планетарный ряд и пристыкованный за ним планетарный ряд Равинье. Несмотря на простоту, такая коробка обеспечивает переключение 6 передач переднего хода и одну заднего. Преимуществом схемы Лепелетье является ее простая, компактная и имеющая небольшую массу конструкция.

Конструкторы постоянно совершенствуют АКПП, увеличивая количество передач, что улучшает плавность работы и экономичность автомобиля. Современные «автоматы» могут иметь до восьми передач.

Как работает система управления АКПП

Системы управления АКПП бывают двух типов: гидравлические и электронные. Гидравлические системы используются на устаревших или бюджетных моделях, современные АКПП управляются электроникой.

Устройством «жизнеобеспечения» для любой системы управления является масляный насос. Его привод осуществляется непосредственно от коленвала двигателя. Масляный насос создает и поддерживает в гидравлической системе постоянное давление, независимо от частоты вращения коленвала и нагрузки на двигатель. В случае отклонения давления от номинального функционирование АКПП нарушается ввиду того, что исполнительные механизмы включения передач управляются давлением.

Момент переключения передач определяется по скорости автомобиля и нагрузке на двигатель. Для этого в гидравлической системе управления существуют два датчика: скоростной регулятор и клапан – дроссель или модулятор. Скоростной регулятор давления или гидравлический датчик скорости устанавливается на выходном валу АКПП. Чем быстрее едет машина, тем больше открывается клапан, тем больше давление проходящей через этот клапан трансмиссионной жидкости. Предназначенный для определения нагрузки на двигатель клапан — дроссель соединяется тросом либо с дроссельной заслонкой (в бензиновых двигателях), либо с рычагом ТНВД (в дизелях).

В некоторых автомобилях для подачи давления на клапан – дроссель используется не трос, а вакуумный модулятор, который приводится в действие разряжением во впускном коллекторе (при увеличении нагрузки на двигатель разряжение падает). Таким образом, эти клапаны формируют давления, пропорциональные скорости движения автомобиля и загруженности двигателя. Соотношение этих давлений и позволяет определять моменты переключения передач и блокировки гидротрансформатора. В «принятии решения» о переключении передачи участвует и клапан выбора диапазона, который соединен с рычагом селектора АКПП и, в зависимости от его положения, запрещает включение определенных передач. Результирующее давление, создаваемое клапаном — дросселем и скоростным регулятором, вызывает срабатывание соответствующего клапана переключения. Причем, если машина ускоряется быстро, то система управления включит повышенную передачу позже, чем при спокойном разгоне.

Как это происходит? Клапан переключения находится под давлением масла от скоростного регулятора давления с одной стороны и от клапана – дросселя с другой. Если машина ускоряется медленно, давление от гидравлического клапана скорости нарастает, что приводит к открытию клапана переключения. Поскольку педаль акселератора нажата не полностью, клапан – дроссель не создает большое давление на клапан переключения. Если же машина ускоряется быстро, клапан – дроссель создает большее давление на клапан переключения, препятствуя его открытию. Чтобы преодолеть это противодействие, давление от скоростного регулятора давления должно превысить давление от клапана — дросселя, но это произойдет при достижении автомобилем более высокой скорости, чем при медленном разгоне.

Каждый клапан переключения соответствует определенному уровню давления: чем быстрее движется автомобиль, тем более высшая передача включится. Блок клапанов представляет собой систему каналов с расположенными в них клапанами и плунжерами. Клапаны переключения подают гидравлическое давление на исполнительные механизмы: муфты фрикционов и тормозные ленты, посредством которых осуществляется блокировка различных элементов планетарного ряда и, следовательно, включение (выключение) различных передач. Тормоз – это механизм, который осуществляет блокировку элементов планетарного ряда на неподвижный корпус АКПП. Фрикцион же блокирует подвижные элементы планетарного ряда между собой.

Электронная система управления так же, как и гидравлическая, использует для работы два основных параметра: скорость движения автомобиля и нагрузку на двигатель. Но для определения этих параметров используются не механические, а электронные датчики. Основными из них являются датчики: частоты вращения на входе коробки передач, частоты вращения на выходе коробки передач, температуры рабочей жидкости, положения рычага селектора, положения педали акселератора. Кроме того, блок управления АКПП получает дополнительную информацию от блока управления двигателем и других электронных систем автомобиля (например, от АБС). Это позволяет более точно, чем в обычной АКПП, определять моменты переключений и блокировки гидротрансформатора. Программа переключения передач по характеру изменения скорости при данной нагрузке на двигатель может легко вычислить силу сопротивления движению автомобиля и ввести соответствующие поправки в алгоритм переключения, например, попозже включать повышенные передачи на полностью загруженном автомобиле.

АКПП с электронным управлением так же, как и простые гидромеханические коробки, используют гидравлику для включения муфт и тормозных лент, но каждый гидравлический контур управляется электромагнитным, а не гидравлическим клапаном.

Применение электроники существенно расширило возможности АКПП. Они получили различные режимы работы: экономичный, спортивный, зимний. Резкий рост популярности «автоматов» был вызван появлением режима Autostick, который позволяет водителю самостоятельно выбирать нужную передачу. Каждый производитель дал такому типу коробки передач свое название: Audi – Tiptronic, BMW – Steptronic. Благодаря электронике в современных АКПП стала доступна и возможность их «самообучения», т.е. изменение алгоритма переключений в зависимости от стиля вождения. Электроника предоставила широкие возможности для самодиагностики АКПП. И речь идет не только о запоминании кодов неисправностей. Программа управления, контролируя износ фрикционных дисков, температуру масла, вносит необходимые коррективы в работу АКПП.

Неисправности АКПП

Неисправности в работе АКП чаще всего проявляются в вялом разгоне, толчках при переключениях, невключении одной или нескольких передач, беспорядочном их переключении, посторонних шумах при работе. Причиной многих неполадок в работе является недостаточный уровень масла в коробке. На большинстве автомобилей порядок его проверки одинаков. Установив машину на ровную площадку, при заведенном двигателе и нажатой педали тормоза поочередно, на несколько секунд, включаем все режимы. Это позволяет маслу растечься по всем каналам. После этого селектор АКП устанавливаем, в зависимости от конкретной марки, либо в нейтральное положение, либо в положение парковки. Вынимаем щуп и проверяем уровень. На щупе может быть или две метки – минимального и максимального уровня, или четыре – две для холодного масла, две для прогретого.

На некоторых марках процедура проверки отличается от вышеописанной. Например, на «автоматах» Хонды уровень масла проверяют при неработающем двигателе. Не на всех коробках имеются щупы, а может быть только контрольное отверстие, закрытое пробкой. В этом случае уровень проверяется «сервисным» щупом, который есть только в мастерской. Для проверки уровня может использоваться и контрольная пробка в поддоне.

В некоторых автомобилях в главной передаче применяются не цилиндрические, а конические гипоидные шестерни, которые смазываются трансмиссионным маслом. Поэтому если шестерни располагаются в одном корпусе с фрикционами АКП, для масла используется отдельный картер. При доливке важно не перепутать пробки, так как масла для коробки и главной передачи, естественно, несовместимы.

При недостаточном уровне масла из коробки слышны посторонние звуки, начинает шуметь масляный насос. Перелив тоже вреден – лишнее масло вспенивается, подвергается перегреву и окислению. Излишки легко откачать с помощью шприца с надетой на него гибкой трубкой.

После проверки уровня в обязательном порядке следует оценить состояние масла – его цвет и запах. Нормальное, рабочее масло должно быть темно-коричневого или темно-красного цвета и не иметь запаха гари. Оно должно быть текучим и не липким. О наличии неисправностей свидетельствуют механические примеси и помутнение. Примеси попадают в масло в результате износа деталей коробки. Помутнение вызывается попаданием антифриза, если масляный радиатор АКП встроен в радиатор охлаждения двигателя. Кроме того, фрикционы, впитывая антифриз, разбухают, теряя при этом свои свойства. Если масло имеет запах гари, это верный признак подгорания фрикционов. Тяжелые условия эксплуатации приводят к перегреву масла, при этом оно обесцвечивается. Если цвет и запах масла в норме, то его уровень восстанавливают доливкой, если же масло непригодно, его заменяют с обязательной заменой и масляного фильтра. Масло также рекомендуется заменить после 120-150 тысяч километров пробега, даже если производитель обещает его использование на протяжении всего срока службы коробки.

Одна из важнейших деталей АКПП – насос. Они бывают шестеренчатого или лопастного типа. Насос создает давление, необходимое для работы коробки. Если уровень масла недостаточен, в систему попадает воздух. Так как воздух сжимается, давление в гидросистеме падает. В результате передачи переключаются с запозданием, фрикционы пробуксовывают и быстрее изнашиваются. К нарушениям в работе насоса могут привести и повреждения поддона. Если автомобиль ударился днищем, после чего появился громкий шум – в первую очередь проверьте поддон. Деформированная деталь мешает нормальной закачке масла.

В случае, если наблюдаются нарушения в работе коробки, а уровень масла и его качество в норме, необходима более серьезная диагностика. Электроника – самая капризная и непредсказуемая часть АКПП. Все современные коробки имеют собственный блок управления, в котором фиксируются ошибки в ее работе. Но сканеры, способные считывать полную информацию, имеются только у официальных дилеров. Однако некоторые ЭБУ имеют «продвинутую» систему самодиагностики, что упрощает работу диагноста специализированного сервиса. Но вот найти хорошего диагноста непросто. Ведь он должен не только знать, как работает АКПП, но и как она взаимодействует с системой управления двигателем. Например, из-за неисправности датчика массового расхода воздуха на некоторых автомобилях может снижаться давление масла в АКПП. В результате фрикционы «буксуют», а малоопытный специалист будет искать неисправность в самой коробке очень долго. Хороший диагност должен обладать аналитическими способностями, ведь инженеры постоянно совершенствуют конструкции АКП, вводя новые датчики и исполнительные механизмы. Документация по ремонту далеко не всегда отражает эти изменения, специалисту сервиса приходится разбираться в них самостоятельно.

Кроме того, в работе вполне исправной коробки могут возникать временные сбои. Например, при плотном городском движении электроника, перегреваясь, начинает хаотично переключаться с первой на вторую передачу и наоборот. Как только условия движения становятся более равномерными, работа АКП нормализуется. Такую же нелогичную работу может спровоцировать и «спортивный» стиль езды. Владелец обращается в сервис с жалобой, а диагност не находит в памяти ЭБУ никаких ошибок!

Еще один важный узел любой АКПП – гидротрансформатор. Он играет роль сцепления, передавая крутящий момент от двигателя. Наиболее часто встречающиеся его неисправности – поломка муфты свободного хода реактора и износ упорных подшипников. При выходе из строя муфты падает передаваемый гидротрансформатором крутящий момент, разгон автомобиля становится медленным. Износ упорного подшипника проявляется повышенным шумом при положении селектора во всех «ездовых» режимах и его пропадании в положениях «нейтрали» и «парковки». Сильный износ может привести к тому, что турбинное и насосное колесо цепляются друг за друга, и загиб их лопаток неизбежен.

Вообще, при любом ремонте АКПП гидротрансформатор в обязательном порядке вскрывают для проведения профилактики. Такую работу производят высококвалифицированные специалисты. Гидротрансформатор закрепляют и вскрывают по сварочному шву. Особого мастерства требует регулировка зазоров подшипников и окончательная сварка при сборке.

Статья о том, как правильно пользоваться коробкой «автомат» — символы на панели АКПП, запуск мотора, движение и остановка, возможные ошибки. В конце статьи — видео об использовании автоматической коробки.

На данный момент различают три вида автоматических трансмиссий: «классическая», с «бесступенчатым вариатором», с «роботизированной механикой». В зависимости от модификации и производителя указанные виды трансмиссий могут незначительно отличаться (разное число передач, немного другой ход рычага – прямой или зигзагообразный, обозначения и др.), но основные функции будут одинаковы для всех.

Растущая популярность АКПП вполне объяснима – она более удобна в эксплуатации (чем «механика» — МКПП) особенно для новичков, надежна и предохраняет двигатель от перегрузок. Вроде бы все просто! Однако ошибки водители все же допускают, и даже самый надежный механизм может выйти из строя, если его неправильно эксплуатировать. Далее мы рассмотрим, как правильно пользоваться АКПП и как грамотно ее эксплуатировать.

Чтобы научиться правильно пользоваться «автоматом», сначала нужно разобраться, что же означают буквенные символы (английские буквы) и цифры на панели АКПП с рукояткой переключения передач. Сразу отметим, что в зависимости от марки машины цифры и буквы могут различаться.

• «P» – «паркинг». Включается при парковке автомобиля на стоянке. Некий аналог стояночного тормоза, только с блокировкой вала, а не с прижатием тормозных колодок.
• «R» – «реверс». Включается для движения назад. Обычно его называют – «задняя скорость».
• «N» – «нейтральный». Нейтральная передача. Часто называют – «нейтралка». В отличие от режима паркинга «P», в нейтральном режиме «N» колеса разблокированы, поэтому машина может двигаться накатом. Соответственно, машина также может самопроизвольно покатиться под уклон на парковке, если колеса не зафиксированы ручным тормозом.
• «D» – «драйв». Режим движения вперед.
• «A» – «автомат». Автоматический режим (практически, то же самое, что и режим «D»).
• «L» – «лоу» (низкий). Режим пониженной передачи.
• «B» – Такой же режим, как и «L».
• «2» – режим движения не выше второй передачи.
• «3» – режим движения не выше третьей передачи.
• «M» – «мануал». Режим ручного управления с повышением/понижением передачи через знаки «+» и «–». Данный режим имитирует механический режим переключения с МКПП, только в более простом варианте.
• «S» – «спорт». Спортивный режим движения.
• «OD» – «овердрайв». Повышение передачи (ускоренный режим).
• «W» – «винтер». Режим движения для зимнего периода, при котором трогание с места начинается со второй передачи.
• «E» – «экономик». Движение в экономичном режиме.
• «HOLD» – «удержание». Используется совместно с «D», «L», «S», как правило, на машинах марки «Мазда». (Читать руководство).

При эксплуатации АКПП особое внимание следует уделить изучению руководства по эксплуатации конкретного автомобиля, так как некоторые обозначения могут функционально отличаться.

Например, в руководстве некоторых автомобилей буква «B» означает «Block» (блокировка) – режим блокировки дифференциала, который нельзя включать во время движения.

А если в полноприводном автомобиле присутствуют обозначения «1» и «L», то буква «L» может означать не «Low» (понижение), а «Lock» (замок) – что также обозначает блокировку дифференциала.

Запуск двигателя с автоматической коробкой имеет следующие особенности:

В машине с АКПП всего две педали: «тормоз» и «газ» . Поэтому левая нога водителя практически не используется. При запуске двигателя педаль «газа» не нажимается, а вот педаль тормоза в некоторых марках автомобилей нажимать обязательно, иначе двигатель не заведется (читать руководство по эксплуатации).

Однако инструкторы по вождению советуют взять за правило – перед запуском двигателя с АКПП нажимать педаль тормоза всегда. Это предотвратит самопроизвольное движение машины при нейтральном режиме «N», а также позволит быстро перейти в режимы движения «D» или «R». (Без нажатия тормозной педали переключиться в указанные режимы и тронуться с места не получится).

В автомобилях с АКПП предусмотрена защита – автоматическая блокировка запуска двигателя при неправильном положении рычага переключения передач . Это значит, что двигатель с АКПП можно завести только при условии, что рычаг переключения передач находится в одном из двух положений: или «P» (паркинг), или «N» (нейтралка). Если рычаг ПП будет находиться в любом другом положении, предназначенном для движения, будет срабатывать блокировочная защита от неправильного запуска.

Данная защитная функция очень полезна, особенно для новичков, и особенно в городах с большой «автомобильной плотностью», где на парковках и в потоках автомобили стоят плотно друг к другу. Ведь даже опытные водители иногда забывают «снять автомобиль со скорости» перед запуском двигателя, в результате чего при запуске машина сразу начинает ехать и врезается в ближайшее авто или препятствие.

Запускать двигатель с АКПП можно как в режиме «P» (паркинг), так и в режиме «N» (нейтральный), однако производители рекомендуют использовать только режим «P». Поэтому лучше установить для себя еще одно правило – парковаться и запускать двигатель только в режиме «паркинг».

После поворота ключа в замке зажигания перед запуском стартера рекомендуется подождать несколько секунд , чтобы дать время включиться бензонасосу и подкачать компрессию.

Следует помнить, что на некоторых марках автомобилей с АКПП переключение передач невозможно без вставки и поворота ключа в замке зажигания (разблокировки коробки передач). Также, на некоторых марках невозможно вытащить ключ из замка зажигания, если рычаг ПП находится в положении «D». (Читайте руководство по эксплуатации).

Большинство водителей, которые пересаживаются с «механики» на «автомат», первое время машинально выполняют действия, которые они привыкли многократно выполнять при езде на автомобиле с механической коробкой передач. Поэтому таким водителям, прежде чем начинать ездить с АКПП по дороге в общем автомобильном потоке, рекомендуется предварительно потренироваться в одиночестве.

Итак, стандартный порядок действий для трогания с места на автомобиле с АКПП выглядит следующим образом:

• Вставить ключ в замок зажигания.
• Выжать педаль тормоза правой ногой (левая нога при езде с АКПП не задействуется).
• Проверить положение рычага переключения передач — он должен находиться в положении «P» – «паркинг».
• Запустить двигатель (при нажатой педали тормоза).
• Также при нажатой педали тормоза переключить рычаг ПП в положение «D» – «драйв» (движение вперед).
• Полностью отпустить педаль тормоза, после чего автомобиль тронется с места и начнет движение вперед с небольшой скоростью — около 5 км/час.
• Для увеличения скорости движения нужно нажать на педаль «газа». Чем сильнее вы будете нажимать на педаль «газа», тем выше будут передачи и скорость.
• Для остановки автомобиля нужно убрать правую ногу с педали «газа» и выжать (ей же) педаль тормоза. Автомобиль остановится.
• Если вы планируете покинуть автомобиль после остановки, то при нажатой педали тормоза переместите рычаг переключения передач в режим «P» – «паркинг». Если же остановка потребовалась в пробке, у светофора или пешеходного перехода, то, естественно, рычаг ПП переключать в «паркинг» не нужно. После того, как вы решите опять продолжить движение, отпустите педаль тормоза и нажмите на педаль «газа» для увеличения скорости.

Многие современные АКПП имеют имитацию механического режима переключения передач «M» (как на МКПП) для повышения/понижения передач с помощью кнопок «+» и «–» на рычаге ПП. То есть, водителю предоставляется возможность самому вручную повышать или понижать передачи, забирая эту функцию у «автомата». При этом переход на механический режим переключения передач может производиться в движении, когда машина уже едет в режиме «D».

Для предотвращения повреждения двигателя при переходе в ручной режим «M» на ходу у всех АКПП предусмотрена специальная защита. Переход на ручное управление «M» актуален в следующих ситуациях:

• При движении по бездорожью на пониженной передаче, чтобы избежать пробуксовки.
• При движении накатом с горки, с торможением двигателем. Использовать для движения накатом нейтральный режим «N» не рекомендуется, так как он вреден для АКПП. А накат в режиме «D» не совсем удобен, так как происходит постепенное снижение скорости.
• Для удобного прохождения поворотов и других маневров, в том числе и для резкого ускорения при обгоне.

1. Самой распространенной ошибкой, приводящей к поломке АКПП, является включение режима «D» — «драйв» (движение вперед) без полной остановки при движении задним ходом . И, то же самое, только наоборот – включение режима «R» (задний ход) без полной остановки при движении вперед.
2. Вторая распространенная ошибка (скорее, заблуждение) связана с режимом «N» (нейтралка). Дело в том, что данный режим является экстренным, чтобы разблокировать колеса для кратковременной буксировки или перестановки машины в случае какой-либо неисправности. И только для этого!

Но многие неопытные водители используют нейтральный режим «N» в пробках при кратковременных остановках , что приводит к гидравлическому удару и преждевременному износу АКПП. В пробках при частых остановках нужно использовать режим «D» вместе с педалью тормоза. Если нужно остановиться – нажимается педаль тормоза, если нужно медленно продвинуться вперед – педаль тормоза просто отпускается, и машина медленно катится вперед. И так можно ездить целый день.

Третья ошибка – переход в нейтральный режим «N» из режима «D» на ходу, в движении по трассе . Это опасно (особенно на большой скорости), так как может заглохнуть двигатель, в результате чего отключится гидроусиление руля и усиление тормозов, и автомобиль станет почти неуправляемым.

Еще одна ошибка – буксировка машины с АКПП на расстояние больше 40 км и на скорости более 50 км/час . В коробке «автомат», в отличие от МКПП, система подачи масла работает под давлением, но при буксировке она не работает. Соответственно, детали «автомата» вращаются «на сухую», без смазки, в результате чего происходит их очень быстрый износ.

Нередкой ошибкой является попытка завести машину с АКПП «с толкача» . И хотя такие попытки часто приводят к желаемому результату (двигатель запускается), все равно на механизм АКПП это действует разрушающе, и при такой частой эксплуатации «автомат» может не выработать и половины заложенного ресурса.

Заключение

Вполне возможно, что для кого-то АКПП покажется сложным и привередливым механизмом, несмотря на простоту и удобство его использования. Но это только на первый взгляд. На самом деле «автоматы» зарекомендовали себя как вполне надежные агрегаты, но, конечно же, при условии их правильной и грамотной эксплуатации. Особенно удобно пользоваться АКПП в больших городах, где часто приходится стоять в пробках.

Видео о том, как пользоваться «автоматом»:

Сейчас, наверняка, найдется совсем немного противников утверждения, что коробки передач с автоматическим их переключением довольно быстрыми темпами вытесняют с рынка механические КПП. Кстати, а вы знаете в чем разница между ? Но, несмотря на то, что подавляющая часть водителей выбирает автомобиль с коробкой автоматом, лишь малая их часть правильно пользуется «автоматом», что может повлечь существенное снижение эффективности или, что гораздо хуже, поломке узла.

Пользоваться коробкой автоматом очень просто и удобно

И, помимо базовых знаний о том, что АКПП автоматически выбирает передаточное число, наиболее подходящее условиям движения, и, тем самым наделяет езду удобством, каждый водитель должен знать основные принципы правильного использования такого агрегата, дабы не сокращать срок его службы.

Коробка автомат – как пользоваться

Прежде всего следует разобраться, как переключаются режимы в автоматической коробке передач

Режимы переключения и управления АКПП

Управление автоматической коробкой передач состоит в следующем.
Парковочный (буква Р на селекторе) – предназначен для пуска двигателя. Переключение в позицию Р производится после полной остановки и постановки авто на «ручник»;

Движение вперед (D) – стандартный режим работы АКПП, используемый чаще остальных;

Реверс (задний ход, позиция R) – автомобиль способен двигаться только назад. Переключение во время остановки с нажатой педалью тормоза;

«Нейтралка» (N) – режим, когда двигатель и коробка автомат полностью разомкнуты. Чаще всего используется для прогревания мотора на холостых оборотах при холодной погоде;

D3 (S) — Режимы пониженной передачи: переключается на спусках или подъемах. Автомобиль больше тормозит двигателем;

D2 – предназначен для тяжелых условий (скользкое покрытие, горная дорога и т.п.). Движение возможно на первой и второй передаче. Движение на третьей и четвертой передаче запрещено.

D1 на японских автомобилях обозначается как L — движение возможно только на первой передаче. В основном применяется при торможение двигателем на крутых спусках, движение по грязной, заболоченной или заледенелой дороге, где нужно двигаться «внатяг», без перегазовки.

Дополнительные режимы работа АКПП

Кроме того, более современные коробки автоматы оснащаются все большим количеством добавочных алгоритмов работы: нормальный или обычный (N), экономичный (Е), спорт-режим (S) и прочие. Имеется режим , этот режим обсуждается в отдельной статье.

Основные правила использования коробки автомата

Прежде всего следует помнить, что автоматические коробки не любят резких ускорений и длительной пробуксовки колес – это приводит к их перегреву «автоматов». В случае невозможности движения ни в одном направлении не стоит лихорадочно перемещать кулису в пазу селектора, а лучше обратиться за посторонней помощью и подтолкнуть или отбуксировать авто. Общий процесс вождения автомобиля и использования коробки автомата состоит в следующем. Чтобы начать пользоваться коробкой автоматом нужно:

• утопить педаль тормоза, селектор из положения Р, N или R переключается в положение D;
• автомобиль снимается с ручного тормоза;
• после плавного отпускания педали тормоза машина понемногу и плавно начнет двигаться вперед;
• для наращивания скорости следует больше задействовать акселератор, что будет сопровождаться повышением передач; — для снижения скорости достаточно ослабить давление или полностью отпустить педаль газа. Передачи будут сменяться уже в сторону понижения;
• при желании более существенного замедления или остановки необходимо задействовать тормоз, а во время возобновления движения достаточно снова прибегнуть к педали газа;
• важно помнить, что при таком ритме езды коробка передач должна постоянно находиться в «драйве» (положение D), сменять который целесообразно лишь во время длительной стоянки.

Добавочные алгоритмы работы автоматической коробки

Зимний режим «автомата» Зависимо от изготовителя он может иметь различную маркировку: Winter , значок * , Snow , W и т.п. Основным предназначением зимнего режима является минимизация пробуксовки, для чего исключается активация первой передачи. Для старта используется вторая ступень, что позволяет более плавно передать колесам крутящий момент, что очень важно на скользком покрытии. Любая смена передачи проходит при пониженных оборотах двигателя, обеспечивая тем самым плавность работы КПП и практически полностью исключая возможность возникновения заноса. При теплой температуре окружающего воздуха активизировать данный алгоритм строго запрещено.

Категорически запрещается переводить рычаг переключения скоростей в положение «Р» и «R» в движение. Чтобы перевести рычаг в это положение нужно остановиться. Иначе можно вывести из строя автоматическую коробку. Не рекомендуется также во время движения переводить рычаг в положение «N», это может вызвать занос, особенно на обледенелой дороге.Во все остальные положения рычаг переключения скоростей во время движения переводить можно. Также рекомендуется переводить рычаг в положение «N» при длительных остановках с работающим двигателем, например, в пробках или светофорах. Особенно это актуально летом, при высоких температурах, так как поможет избежать перегрева «автомата».

Видео: Как пользоваться автоматической коробкой АКПП

Особенности при управление автомобилем с АКПП

Во-первых , следует отчетливо помнить, что ни одна АКПП «не любит» работать непрогретой, особенно с повышенной нагрузкой. Именно по этой причине, даже при теплой температуре окружающего воздуха, первые несколько километров после длительной парковки следует проехать с низкой скоростью и без энергичных ускорений, дабы прогреть масло в трансмиссии. Также важен тот момент, что коробке передач нужно немного больше времени для выхода на рабочую температуру, нежели двигателю. Для быстрейшего прогрева автоматической коробки в холодную погоду можно стоя на месте несколько раз поменять режимы работы, постоять с активированным режимом D (удерживая тормоз) или же в начале движения на непродолжительное время активировать зимний режим.

Вторым моментом следует придерживаться дорог с хорошим покрытием. Поскольку современные коробки передач, даже механические, не отличаются любовью к бездорожью. Исключение – специальные автомобили, приспособленные к подобным условиям. Также автоматические трансмиссии плохо реагируют на буксировку тяжелых прицепов или других автомобилей. В таких ситуациях они подвержены быстрому перегреву, что значительно ускоряет износ. Кроме того, избегайте и буксировки самого «автоматического» авто. Некоторые исключения могут быть отражены в инструкции к машине, но они мало когда выходят за границы расстояния в 50 км и скорости перемещения более 50 км/ч.

Нужен ли автомобилю с коробкой автоматом ручной тормоз?

Абсолютно все автомобили оборудованы стояночным тормозом. Отличаются лишь механизмы его реализации: механический, электромеханический или полностью электронный. Однако, несмотря на это, подавляющее большинство владельцев авто с АКПП пренебрегают его использованием, мотивируя это тем, что достаточно поставить машину на «паркинг», а при короткой остановке и вовсе достаточно и рабочего тормоза. Но, к сожалению, такой подход не верен. Поскольку даже в инструкции производителя предписывается постоянное использование ручного тормоза при длительной стоянке. Вероятнее всего такая предосторожность вызвана банальной перестраховкой автомобильных компаний, которую, справедливо говоря, сложно назвать излишней. Тем более что существует множество ситуаций, в которых невозможно обойтись без «ручника»:

Видео: Как водить машину с автоматической коробкой передач. Принципы управления

С развитием автомобилестроения и выпуском новых видов трансмиссий вопрос, какая коробка передач лучше, становится все более актуальным. АКПП — что это такое? В этой статье разберемся с устройством и принципом работы автоматической коробки передач, узнаем, какие виды АКПП существуют и кто придумал АКПП. Проанализируем достоинства и недостатки разных видов автоматических трансмиссий. Познакомимся с режимами работы и управления АКПП.

Что такое АКПП и история ее создания

Автоматическая коробка передач, или АКПП, представляет собой трансмиссию, обеспечивающую выбор оптимального передаточного числа в соответствии с условиями движения без участия водителя. Это обеспечивает хорошую плавность хода автомобиля, а также комфорт при движении для водителя.

В настоящее время существует несколько видов автоматической КПП:

• гидромеханическая (классическая);
• механическая ;

В данной статье все внимание будет уделено классическому автомату.

История изобретения

Основу автоматической трансмиссии составляет планетарная коробка передач и гидротрансформатор, впервые изобретенный исключительно для нужд судостроения в 1902 году немецким инженером Германом Фиттенгером. Далее в 1904 году братья Стартевенты из Бостона представили свой вариант автоматической КПП, имеющий две коробки передач и напоминающий чуть доработанную механику.

Первая серийная автоматическая коробка передач GM Hydramatic

Автомобиль, оснащенный планетарной коробкой передач, впервые увидел свет под маркой Ford Т. Суть коробки заключалась в плавном переключении скоростей за счет двух педалей. Первая включала повышающую и понижающую передачи, а вторая – заднюю.

Эстафету приняла компания General Motors, которая в середине 1930-х годов выпустила полуавтоматическую трансмиссию. Сцепление в автомобиле еще продолжало присутствовать, а планетарным механизмом управляла гидравлика.

Приблизительно в это же время компания Крайслер доработала конструкцию коробки гидромуфтой, а вместо двухступенчатой коробки стал использоваться овердрайв – повышающая передача с передаточным числом менее единицы.

Первую в мире полностью автоматическую КПП в 1940 году создала все та же компания General Motors. АКПП представляла собой сочетание гидромуфты с четырехступенчатой планетарной коробкой с автоматическим управлением посредством гидравлики.

Сегодня известны уже шести-, семи-, восьми- и девятиступенчатые АКПП, производителями которых являются как автоконцерны (KIA, Hyundai, BMW, VAG), так и специализированные компании (ZF, Aisin, Jatco).

Плюсы и минусы АКПП

Как и любая коробка передач, автоматическая трансмиссия имеет как плюсы, так и минусы. Представим их в виде таблицы.

Устройство автоматической трансмиссии

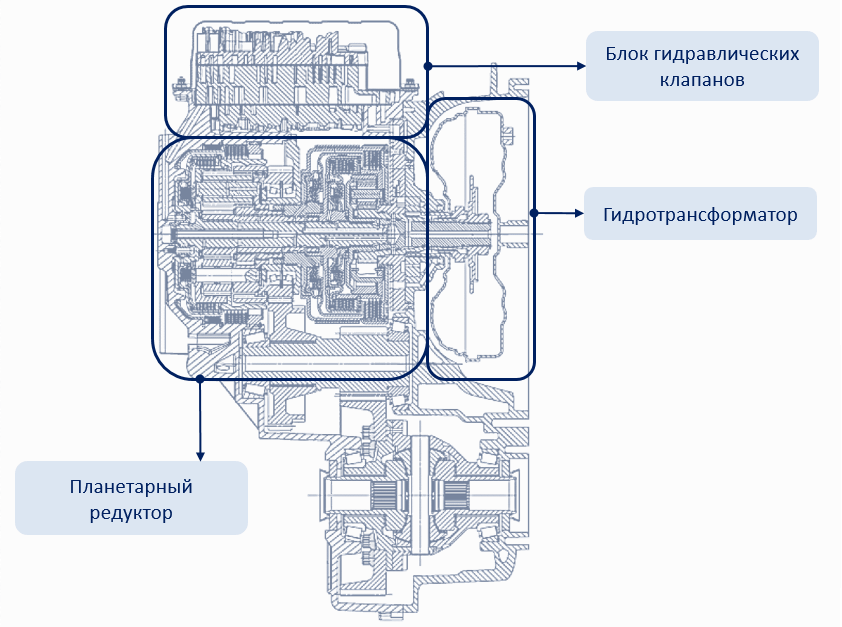

Схема АКПП

Устройство АКПП достаточно сложное и состоит из следующих основных элементов:

• планетарный механизм;
• блок управления АКПП (TCU);
• гидроблок;
• ленточный тормоз;
• масляный насос;
• корпус.

Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.

Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать .

Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.

Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.

Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.

Пример гидравлической схемы АКПП

Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировкой гидротрансформатора. При неисправности блок TCU обеспечивает функционирование КПП в «аварийном режиме». Селектор АКПП отвечает за переключение режимов работы КПП.

В автоматической коробке применяются следующие датчики:

• датчик частоты вращения на входе;
• датчик частоты вращения на выходе;
• датчик температуры масла АКПП;
• датчик положения рычага селектора;
• датчик давления масла.

Принцип работы и срок службы АКПП

Время, необходимое на переключение скорости в АКПП, зависит от скорости автомобиля и нагрузки на двигатель. Система управления вычисляет нужные действия и передает их в виде гидравлических воздействий. Гидравлика перемещает муфты и тормоза планетарного механизма, тем самым происходит автоматическое изменение передаточного числа в соответствии с оптимальным режимом двигателя в данных условиях.

Одним из главных показателей, влияющих на эффективность работы автоматической трансмиссии, является уровень масла, который нужно регулярно проверять. Рабочая температура масла (ATF) составляет около 80 градусов. Поэтому для того, чтобы избежать повреждений пластиковых механизмов коробки в зимний период, перед движением машину необходимо прогревать. А в жаркое время года, наоборот, охлаждать.
Охлаждение АКПП может осуществляться охлаждающей жидкостью или воздухом (с помощью масляного радиатора).

Наибольшее распространение получил жидкостный радиатор. Температура atf, необходимая для нормальной работы двигателя, не должна превышать 20% от температуры в системе охлаждения. Температура охлаждающей жидкости не должна превышать 80 градусов, за счет этого и происходит охлаждение atf. Теплообменник соединен с внешней частью корпуса масляного насоса, к которой крепится и фильтр. При циркуляции масла в фильтре происходит его контакт с жидкостью охлаждения через тонкие стенки каналов.

Кстати, автоматическая трансмиссия считается очень тяжелой. Вес АКПП составляет около 70 кг (если она сухая и без гидротрансформатора) и около 110 кг (если она заправленная).

Для нормального функционирования АКПП необходимо и правильное давление масла. От этого во многом зависит срок службы АКПП. Давление масла должно быть на уровне 2,5-4,5 бар.

Ресурс коробки-автомат может быть различен. Если в одном автомобиле трансмиссия может прослужить только 100 тысяч км., то в другом – порядка 500 тысяч. Это зависит от эксплуатации автомобиля, от регулярного контроля за уровнем масла и его замены вместе с фильтром. Продлить ресурс АКПП возможно также используя оригинальные расходные материалы и своевременно обслуживая КПП.

Управление АКПП

Управление автоматической трансмиссией осуществляет селектор АКПП. Режимы работы автоматической трансмиссии зависят от перемещения рычага в определенное положение. В автомате доступны следующие режимы:

1. Р — Parking. Используется при парковке. В данном режиме механически блокируется выходной вал трансмиссии.
2. R — Reverse. Используется для включения передачи заднего хода.
3. N — Neutral. Нейтральный режим.
4. D – Drive. Движение вперед в режиме автоматического переключения скоростей.
5. M — Manual. Режим ручного переключения скоростей.

В современных автоматических трансмиссиях с большим числом рабочих диапазонов могут использоваться дополнительные режимы работы:

• (D), или O/D- овердрайв — «экономичный» режим движения, при котором возможно автоматическое переключение на повышающую передачу;
• D3, или O/D OFF- расшифровывается как «отключение овердрайва», это активный режим движения;
• S (либо цифра 2 ) — диапазон пониженных передач (первая и вторая, либо только вторая передача) , «зимний режим»;
• L (либо цифра 1 ) — второй диапазон пониженных передач (только первая передача).

Схема режимов АКПП

Также имеются и дополнительные кнопки, характеризующие режимы работы АКП.

Назначение коробки передач: для чего нужна коробка передач в машине

Назначение коробки передач: для чего нужна коробка передач в машине

Коробка передач служит для изменения в широком диапазоне крутящего момента, передаваемого от двигателя на ведущие колеса автомобиля при трогании с места и его разгоне. Помимо этого коробка передач обеспечивает автомобилю движение задним ходом и позволяет длительно разъединять двигатель и ведущие колеса, что необходимо при работе двигателя на холостом ходу во время движения или при стоянке автомобиля.

На современных автомобилях применяют преимущественно механические ступенчатые коробки передач с зубчатыми шестернями. Количество передач переднего хода обычно равно четырем или пяти, не считая передачи заднего хода.

Переключение передач в них осуществляется передвижением шестерен, которые входят поочередно в зацепление с другими шестернями, или блокировкой шестерен на валу с помощью синхронизаторов. Синхронизаторы выравнивают частоту вращения включаемых шестерен и блокируют одну из них с ведомым валом. Управление передвижением шестерен или синхронизаторов осуществляет водитель при выключенном сцеплении. В зависимости от числа передач переднего хода коробки передач бывают трехступенчатыми, четырехступенчатыми и т. д.

Схема работы коробки передач.
1 — первичный вал; 2 — рычаг переключения передач; 3 — механизм переключения передач; 4 — вторичный вал;
5 — сливная пробка; 6 — промежуточный вал; 7 — картер коробки передач

Коробка передач состоит из:

• картера,
• первичного, вторичного и промежуточного валов с шестернями,
• дополнительного вала и шестерни заднего хода,
• синхронизаторов,
• механизма переключения передач с замковым и блокировочным устройствами,
• рычага переключения.

Картер содержит в себе все основные узлы и детали коробки передач. Он крепится к картеру сцепления, который, в свою очередь, закреплен на двигателе. Так как при работе шестерни коробки передач испытывают большие нагрузки, то они должны хорошо смазываться. Поэтому картер наполовину своего объема залит трансмиссионным маслом (в некоторых моделях автомобилей применяется моторное масло).

Валы коробки передач вращаются в подшипниках, установленных в картере, и имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного, бесшумного и безударного включения передач, путем уравнивания угловых скоростей вращающихся шестерен.

Механизм переключения передач служит для смены передач в коробке и управляется водителем с помощью рычага из салона автомобиля. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает передачи от самопроизвольного выключения.

Принцип действия коробки передач

Как же происходит изменение величины крутящего момента (числа оборотов) на различных передачах? Давайте с этим разберемся на примере.

Передаточное отношение одной пары шестерен

Возьмем две шестерни, не поленимся и сосчитаем число их зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

Передаточное отношение двух шестерен

На рисунке у первой шестерни («А») 20 зубьев, у второй («Б») 40, у третьей («В») снова 20, у четвертой («Г») опять 40. А дальше очень простая арифметика. Первичный вал коробки передач и шестерня «А» вращаются со скоростью, допустим 2ccc об/мин. Шестерня «Б» вращается в 2 раза медленнее, то есть она имеет 1ccc об/мин, а так как шестерни «Б» и «В» закреплены на одном валу, то и третья шестеренка делает 1ccc об/мин. Тогда шестерня «Г» будет вращаться еще в 2 раза медленнее — 500 об/мин. От двигателя на первичный вал коробки передач приходит — 2ccc об/мин, а выходит — 500 об/мин. На промежуточном валу коробки передач в это время — 1ccc об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже — двум. Общее передаточное число этой схемы 2х2=4. То есть в 4 раза уменьшается число оборотов на вторичном валу коробки перемены передач, по сравнению с первичным. Обратите внимание на то, что если мы выведем из зацепления шестерни «В» и «Г», то вторичный вал коробки вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса автомобиля, что и соответствует нейтральной передаче в коробке. Задняя передача, то есть вращение вторичного вала коробки передач в другую сторону, обеспечивается дополнительным, четвертым валом с шестерней заднего хода. Дополнительный вал необходим для того, чтобы получилось нечетное число пар шестерен, тогда крутящий момент меняет свое направление.

Схема передачи крутящего момента при включении задней передачи
1 — первичный вал; 2 — шестерня первичного вала; 3 — промежуточный вал;
4 — шестерня и вал передачи заднего хода; 5 — вторичный вал

Поскольку в коробке передач реального автомобиля имеется большой набор шестерен, то, вводя в зацепление различные их пары, мы имеем возможность менять и общее передаточное отношение коробки.

К примеру в коробке переключения передач автомобиля ВАЗ-2105 следующие передаточные числа:

R. 3,53 — задний ход

Такие неудобные числа получаются, в результате деления количества зубьев одной шестерни на неудобно делимое число зубьев второй и далее по цепочке. Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с такой же угловой скоростью, что и первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют – прямой и, как правило, это — четвертая передача.

Рассмотрим значение переключения передач на примере спортивного велосипеда, так как на современных велосипедах тоже есть передачи. Владельцы такого транспорта обратили внимание на то, что когда сзади включена звездочка с большим числом зубьев, то крутить педали легко, но скорость велосипеда получается небольшая. Если же переключиться на меньшую звездочку (с меньшим числом зубьев), то скорость движения возрастает, но усилие на педалях увеличивается. Меняя звездочки (переключая передачи) на велосипеде, вы находите оптимальный режим движения с учетом своих сил и дорожных условий.

Тот же принцип используется и в автомобиле. В зависимости от дорожных условий и с учетом возможностей двигателя, необходимо переключать передачи в коробке передач. Первая передача и передача заднего хода — самые «сильные» и двигателю не трудно крутить колеса, но машина в этом случае движется медленно. А, например, при движении в гору на «шустрых» пятой и четвертой передачах двигателю не хватает сил (как и велосипедисту), и приходится переключаться на более низкие, но «сильные» передачи. Первая передача необходима для начала движения автомобиля, для того чтобы двигатель смог сдвинуть с места тяжелое железное «чудовище». Далее, увеличив скорость движения и сделав некоторый запас инерции, вы можете переключиться на вторую передачу, более «слабую», но более «быструю», затем на третью, четвертую и пятую передачи. Все ступеньки переключения передач вверх — с первой по пятую, следует проходить последовательно. Переключение передач в нисходящем порядке можно производить «прыгая через ступеньку» и даже через несколько — две, три и так далее. Обычный режим движения автомобиля – на четвертой или пятой передачах, потому что они самые скоростные и экономичные.

Назначение КПП: что нужно знать

Практический каждый, кто имел дело с автомобилем или другим видом колесной техники, хорошо знает, что кроме двигателя в устройстве ТС также используется коробка передач. Коробка передач (КПП или трансмиссия) по важности является вторым агрегатом после двигателя на разных видах транспортных средств.

При этом существует несколько видов коробок передач, однако основной задачей данных агрегатов на машине является получение, преобразование и дальнейшая передача крутящего момента от двигателя на ведущие колеса автомобиля. Далее мы подробно рассмотрим назначение коробки передач и для чего нужна коробка передач в устройстве трансмиссии авто.

Читайте в этой статье

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

• Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).

Разновидности КПП: типы коробок передач

Разобравшись с назначением коробки, следует отметить, что сами КПП бывают ступенчатыми, бесступенчатыми и комбинированными. Давайте рассмотрим указанные виды коробок более подробно. Прежде всего, наиболее распространенным типом КПП являются ступенчатые коробки передач. В таких КПП крутящий момент изменяется ступенчато. К данному типу можно отнести МКПП (механика) и РКПП (коробка-робот).

• Механическая коробка передач является многоступенчатым цилиндрическим редуктором, где предусмотрено переключение передач самим водителем вручную. МКПП бывают четырехступенчатыми, пятиступенчатыми, шестиступенчатыми и т.д. Главным плюсом такой коробки считается надежность и простота, а также полный контроль во всех режимах.

Минусом можно считать необходимость постоянного ручного переключения передач и связанные с этим сложности. По этой причине коробки с автоматизированным управлением в последнее время сильно теснят «механику».

• Коробка-робот (роботизированная коробка передач) является все той же механикой, однако функции выключения сцепления и переключения передачи полностью автоматизированы благодаря использованию отдельных исполнительных механизмов под управлением ЭБУ коробкой (например, коробки АМТ).

В результате такая коробка переключается быстрее, чем это смог бы сделать водитель-профессионал или опытный пилот на гоночном авто. Машина с таким «роботом» (например, DSG) отличается быстрым разгоном, а также поддержанием оптимальных оборотов мотора и одновременно высокой топливной экономичностью. Недостатком принято считать сложность ремонта, сниженный ресурс, низкую ремонтопригодность и высокую стоимость отдельных запчастей и элементов.

• Также существуют бесступенчатые коробки CVT. Под таким типом следует понимать КПП вариатор (CVT или вариаторная коробка передач). Главное отличие таких трансмиссий в том, что фиксированных физических ступеней в них нет.

Такая особенность позволяет изменять передаточное число в вариаторе плавно, по сравнению со ступенчатыми коробками. Также крутящий момент от двигателя передается за счет гидравлического или механического сцепления (намного сильнее в данном случае распространен первый вариант в виде гидротрансформатора).

Коробка вариатор уверенно разгоняет автомобиль с места, тяга постоянно передается на колеса, передаточное число изменяется плавно, достигается максимальный комфорт при езде. Основной минус такой КПП – вариатор не рассчитан на большой крутящий момент, его не ставят в паре с мощными двигателями, так как отмечается сильное снижение надежности и ресурса.

• Гидромеханические коробки, которые иногда называют комбинированными коробками передач или просто АКПП коробка-автомат, являются «классическими» автоматическими КПП. Конструкция проверена временем, включает в себя гидротрансформатор в роли сцепления (обеспечивает бесступенчатую регулировку крутящего момента), а также механическую планетарную коробку передач (планетарный редуктор).

К минусам данных АКПП можно отнести увеличенный расход топлива, снижение КПД по причине потерь в ГДТ, худшую динамику разгона по сравнению с вариатором или роботом с двойным сцеплением. При этом новейшие версии гидромеханических автоматов не сильно уступают другим типам АКПП.

Еще добавим, что большинство автоматических коробок (кроме старых гидромеханических автоматов) независимо от типа (вариатор, робот или «классическая» АКПП), имеют режим Типтроник. Данный режим полуавтоматический, имитирует ручное переключение передач самим водителем. Также коробка автомат может быть адаптивной (отдельно подстраивается под манеру езды конкретного водителя).

Что в итоге

Как видно, коробка передач предназначена для передачи крутящего момента, а также для его преобразования с учетом разных условий движения, нагрузки на мотор, скорости и т.д.

Что касается видов КПП, сегодня можно выделить не только МКПП и классические автоматы, но также вариаторы и роботы. При этом роботизированная коробка с двойным сцеплением и электронным управлением считается наиболее перспективной и современной разработкой, однако на практике, особенно после выхода на рынок «классических» 8-ступенчатых АКПП ZF и Aisin, гидромеханический автомат продолжает оставаться серьезным конкурентом для других типов автоматических трансмиссий.

Чем отличается коробка вариатор от коробки автомат или коробки робот: основные отличия CVT от АКПП, а также роботизированных трансмиссий типа AMT или DSG.

Чем отличается «классическая» АКПП с гидротрансформатором от роботизированной коробки передач с одним сцеплением и преселективных роботов типа DSG.

Отличия коробки робот от автоматической КПП: на что обратить внимание. Как отличить робот от автомата (визуально, в движении). Рекомендации.

Чем отличается коробка робот от классического гидромеханического автомата АКПП. Виды роботизированных трансмиссий, плюсы и минусы автоматов, что выбрать.

Какие существуют виды и типы АКПП: разновидности автоматических коробок передач, отличия, основные преимущества и недостатки различных типов КПП автомат.

Что лучше выбрать, автомат с гидротрансформатором или роботизированную КПП с одним или двумя сцеплениями. Плюсы и минусы данных типов коробок, рекомендации.

Назначение и устройство коробки передач автомобиля

Коробка передач служит для изменения тяговой силы на колесах автомобиля в зависимости от сопротивления движению и дает автомобилю возможность двигаться задним ходом. Коробка передач позволяет, кроме того, при выключении передач отсоединять ведущие колеса автомобиля от двигателя, обеспечивая тем самым возможность запуска двигателя и его работу на холостом ходу.

Коробка передач представляет собой механизм, состоящий из набора шестерен, которые могут вводиться в зацепление в различных сочетаниях.

Каждое сочетание зацепления шестерен коробки называется ступенью или передачей. Число ступеней (передач) в коробке передач зависит от конструкции автомобиля и обычно бывает от трех до пяти (не считая передачи заднего хода). В соответствии с этим коробки передач называются трехступенчатыми, четырехступенчатыми и пятиступенчатыми.

Рис. Коробка передач автомобилей ГАЗ-69 и ГАЗ-69А: 1 — сальник; 2 — задняя крышка картера; 3 — шарикоподшипник вторичного вала; 4 — картер коробки передач; 5 — маслоотражательное кольцо; 6 — вторичный вал; 7 — вилка переключения шестерни (каретки) первой передачи и заднего хода; 8 — шестерня (каретка) первой передачи и заднего хода; 9 — рычаг переключения передач; 10 — верхняя крышка картера; 11 — шестерня второй передачи; 12 — втулка шестерни второй передачи; 13 — зубчатый венец шестерни второй передачи; 14 — каретка второй и третьей передач; 15 — вилка каретки второй и третьей передач; 16 — зубчатая ступица; 17 — регулировочные прокладки; 18 — упорное кольцо; 19 — зубчатый венец шестерни третьей передачи; 20 — шестерня третьей передачи; 21 — роликоподшипник; 22 — шарикоподшипник первичного вала; 23 — первичный вал; 24 — передняя крышка картера; 25 — маслоотражательное кольцо; 26 — роликоподшипник промежуточного вала; 27, 29, 32 и — шестерни промежуточного вала; 28 — пробка сливного отверстия картера; 30 — ось промежуточного вала; 31 — промежуточный вал; 34 — промежуточная шестерня заднего хода

Зацепление различных пар шестерен осуществляется при помощи кареток (шестерен), передвигаемых вдоль валов коробки. В зависимости от числа подвижных кареток коробки разделяются на двухходовые (две каретки) и трехходовые (три каретки).

Принцип работы автомобильных коробок передач

Принцип работы автомобильных коробок передач независимо от их конструктивного оформления и числа передач одинаков. Рассмотрим их устройство и работу на примере трехступенчатой двухходовой коробки передач автомобилей ГАЗ-69А и ГАЗ-69.

Первичный (ведущий) вал 23 выполнен заодно с шестерней 20 третьей передачи и с зубчатым венцом 19. Первичный вал через сцепление соединяется с коленчатым валом двигателя.

Вторичный (ведомый) вал 6 является как бы продолжением первичного вала и расположен с ним на одной оси. Хвостовик вторичного вала сидит в роликоподшипнике 21, установленном в конце первичного вала. Вторичный вал вследствие этого может вращаться независимо от первичного.

На вторичном валу установлены две шестерни 8 и 11 и зубчатая ступица 16. Шестерня 8 (каретка) сидит на валу на шлицах и может перемещаться вдоль его оси. Шестерня 11 имеет зубчатый венец 13. Она посажена на вторичном валу на бронзовой втулке 12, поэтому свободно вращается на валу. На ступице установлена каретка 14 второй и третьей передач, которая перемещается по ступице.

Промежуточный вал 31 представляет- собой блок шестерен 27, 29, 32 и 33, свободно вращающийся на оси 30.

Промежуточная шестерня 34 заднего хода посажена на ось на бронзовой втулке и свободно вращается на оси.

Первичный и вторичный валы установлены в гнездах картера коробки на шарикоподшипниках 22 и 3. Ось 30 промежуточного вала закрепляется в гнездах картера неподвижно, промежуточный же вал 31 вращается на оси на роликоподшипниках 26. Ось промежуточной шестерни заднего хода неподвижно закреплена в специальных гнездах картера.

Шестерня 20 первичного вала с шестерней 27 промежуточного вала, а также шестерня 33 с промежуточной шестерней 34 заднего хода находятся в постоянном зацеплении. В постоянном зацеплении находятся также шестерня 29 промежуточного вала и шестерня 11 вторичного вала. Каретки 8 и 14 могут перемещаться по вторичному валу и вводиться в зацепление: каретка 14 своими внутренними зубьями с зубчатым венцом 19 шестерни 20 первичного вала или с зубчатым венцом 13 шестерни 11; каретка 8 с шестерней 32 или 34.

При положении кареток, изображенном на рисунке, крутящий момент от двигателя будет передаваться с первичного вала через шестерни 20 и 27 на блок шестерен промежуточного вала.

Однако на вторичный вал крутящий момент передаваться не будет, так как при изображенном положении кареток 8 и 14 вторичный вал разобщен как с первичным, так и с промежуточным валами. Такое положение кареток называется нейтральным. В нейтральное положение каретки ставятся при запуске двигателя и работе двигателя на холостом ходу (на месте или при движении автомобиля накатом).

Рис. Схема включения шестерен и передачи крутящего момента в трехступенчатой коробке передач автомобилей ГАЗ-69 и ГАЗ-69А: а — первая передача; б — вторая передача; в — третья передача; г — задний ход; I — положение рычага при включении первой передачи; II — положение рычага при включении второй передачи; III — положение рычага при включении третьей передачи; IV — положение рычага при включении заднего хода

Чтобы привести автомобиль в движение, надо передать крутящий момент вторичному валу. Для этого каретку 8 или 14 следует ввести в зацепление с одной из шестерен промежуточного вала, при котором обеспечивалось бы получение наибольшего передаточного отношения, а следовательно, и наибольшего крутящего момента на вторичном валу. Передвинем каретку 8 вправо и введем ее в зацепление с шестерней 32 промежуточного вала, как это показано на рис. а. Такое положение кареток соответствует первой передаче.

Чтобы включить вторую передачу, необходимо вывести каретку 8 из зацепления с шестерней 32, а затем, передвинув (по рис. б влево) каретку 14, ввести последнюю в зацепление с зубчатым венцом 13 шестерни 11, постоянно находящейся в зацеплении с шестерней 29 промежуточного вала.

Переходить со второй передачи на третью нужно в той же последовательности, что и с первой передачи на вторую. При этом каретка 14 выводится из зацепления с зубчатым венцом 13 шестерни 11 и вводится в зацепление с зубчатым венцом 19 шестерни 20 первичного вала (рис. в), первичный и вторичный валы начинают вращаться как одно целое.

Для движения задним ходом следует перевести обе каретки в нейтральное положение, а затем каретку 8 передвинуть влево и ввести в зацепление с промежуточной шестерней 34 заднего хода. При этом направление вращения вторичного, вала изменится на обратное.

Для легкого и безударного переключения передач необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковы. Окружная скорость шестерни зависит от числа оборотов вала, на котором она сидит, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для облегчения безударного переключения передач и уменьшения износа зубьев шестерен в коробках передач, в частности в коробке передач автомобилей ГАЗ-69А и ГАЗ-69, предусмотрено специальное устройство — синхронизатор каретки включения второй и третьей передач.

Синхронизатор выравнивает окружные скорости вращения шестерен перед вводом их в зацепление. Устроен он следующим образом. На конце вторичного вала 1 установлена на шлицах и закреплена стопорным кольцом 14 зубчатая ступица 6 синхронизатора. На наружных зубьях ступицы установлена каретка 10 второй и третьей передач, охватываемая вилкой 8. В трех пазах ступицы установлены ползуны 11 блокирующего устройства, соединяемые при помощи шариков 9 фиксаторов с кареткой 10. По обеим сторонам ступицы расположены блокирующие бронзовые кольца 4. Каждое блокирующее кольцо имеет зубчатый венец и пазы 47 для ползунов; внутренняя поверхность кольца выполнена конусообразной.

Синхронизатор расположен между зубчатым венцом 13 шестерни 15 первичного вала и зубчатым венцом 3 шестерни 2 второй передачи. Основания зубчатых венцов шестерен 2 и 15 имеют конусные поверхности.

Рис. Устройство и схема работы синхронизатора коробки передач: а — положение деталей синхронизатора при Выравнивании окружных скоростей; б — положение деталей синхронизатора при включенной передаче; в — детали синхронизатора; 1 — вторичный вал коробки передач; 2 — шестерня второй передачи; 3 — зубчатый венец шестерни второй передачи; 4 — блокирующее кольцо; 5 — упорная шайба; 6 — зубчатая ступица; 7 — пружина; 8 — вилка каретки второй и третьей передач; 9 — шарик фиксатора; 10 — каретка второй и третьей передач; 11 — ползун; 12 — регулировочные прокладки; 13 — зубчатый венец шестерни первичного вала; 14 — стопорное кольцо зубчатой ступицы; 15 — шестерня первичного вала; 16 — первичный вал; 17 — паз для ползуна ступицы

При включении второй или третьей передачи каретка 10 синхронизатора при помощи переключающего устройства перемещается вместе с ползунами 11 по ступице 6. Ползуны, входящие в пазы 17 блокирующих колец 4, прижимают кольцо к конусной поверхности соответствующего зубчатого венца шестерни. Вследствие трения, возникающего между соприкасающимися конусными поверхностями, блокирующее кольцо немного сдвигается в сторону вращения зубчатого венца до упора пазов в боковые поверхности ползунов. При этом скошенная поверхность.торцов зубьев каретки 10, упираясь в скошенную поверхность торцов зубьев кольца 4, не дает зубьям войти в зацепление, вследствие чего обеспечивается сильное прижатие кольца 4 к конусной поверхности зубчатого венца. В результате сильного трения конусов скорости вращения валов уравниваются, каретка 10 сдвигается дальше, выжимая шарики 9 фиксаторов, и своими зубьями входит в промежутки зубьев венца 13, бесшумно включая соответствующую передачу.

Управление коробкой передач осуществляется при помощи рычага 6; качающегося в шаровой опоре крышки картера коробки передач.

В той же крышке в гнездах установлены, два ползуна 3 и 12, которые могут перемещаться вдоль своих осей, скользя при этом в гнездах крышки коробки. Каждый из этих ползунов соединен с вилкой: ползун 12 каретки первой передачи и заднего хода с вилкой 11, ползун 3 каретки второй и третьей передач с вилкой 10.

Концы вилок вмещаются в кольцевых проточках, имеющихся в каретках, и не мешают кареткам свободно вращаться вместе со вторичным валом. При продольном же перемещении вилок, каретки передвигаются вдоль вала и тем самым вводят в зацепление соответствующие шестерни. Посредством перемещения рычага, а следовательно, и вилок с каретками происходит переключение передач в коробке.

Для предотвращения произвольного выключения передач и одновременного включения нескольких передач в механизме переключения передач предусмотрены специальные устройства фиксаторы (стопоры) — для фиксирования рычага в определенном положении и замки, не позволяющие одновременно включать несколько передач.

В трехступенчатых коробках передач с двумя ползунами фиксатор одновременно выполняет и роль замка.

Рис. Механизм переключения передач коробки передач автомобилей ГАЗ-60 и ГАЗ-69А: 1 — пружина фиксатора; 2 — боковая крышка картера коробки передач; 3 — ползун вилки каретки второй и третьей передач; 4 — отжимная скоба; 5 — пружина отжимной скобы; 6 — рычаг переключения передач; 7 — пружина рычага переключения передач; 8 — колпак; 9 — шаровая опора; 10 — вилка каретки второй и третьей передач; 11 — вилка каретки первой передачи и заднего хода; 12 — ползун вилки каретки первой передачи и заднего хода; 13 — сухари фиксатора

Фиксатор состоит из двух полых сухарей 13, скользящих в специальном гнезде, сделанном в крышке коробки передач. Под действием пружины 1 сухари заскакивают в углубления, имеющиеся в соответствующих местах ползунов. Сухари надежно удерживают ползуны от самопроизвольного перемещения, а также предотвращают возможность одновременного перемещения, обоих ползунов.

Передвинуть оба ползуна сразу и включить, таким образом, одновременно две передачи нельзя по следующей причине. Как только один из ползунов передвинется настолько, что сухарь выйдет из углублений, оба сухаря окажутся придвинутыми друг к другу вплотную. Общая длина сдвинутых сухарей подобрана так, что второй сухарь уже не сможет выйти из углубления примыкающего к нему ползуна и тем самым надежно заперт ползун.

Чтобы не произошло случайное включение заднего хода, в крышке коробки передач, несколько ниже шаровой опоры, расположена отжимная скоба 4 с пружиной 5, нажимающей на конец рычага 6. Поэтому для включения заднего хода (и первой передачи) к рычагу нужно приложить повышенное усилие, чтобы отвести скобу в сторону.

В картер коробки передач заливается трансмиссионное масло до уровня отверстия контрольной пробки.

Системы авто

Коробка переключения передач автомобиля. Зачем она нужна?

Приобретая новую машину, покупатели в первую очередь обращают внимание на тип коробки переключения передач автомобиля – механическая или автоматическая? Однако, мало кто из автомобилистов, особенно из тех, кто недавно сел за руль, знает, для чего же автомобилю нужна коробка передач?

Коробка переключения передач автомобиля — зачем она нужна?

Коробка переключения передач автомобиля предназначена для изменения передаточного числа, проще говоря, чтобы при одних оборотах двигателя ведущие колеса автомобиля могли вращаться с разной скоростью.

Для чего это надо, если скорость автомобиля так же можно регулировать нажатием на педаль газа? Все дело в двух свойствах всех двигателей внутреннего сгорания – это малый диапазон рабочих частот и невысокая мощность агрегата.

Действительно, стандартный двигатель внутреннего сгорания работает в диапазоне 800 – 6000 оборотов в минуту, а вот при движении транспортного средства диапазон сужается еще больше — от 1500 до 4000. Если поддерживать обороты менее полутора тысяч, то агрегат довольно быстро выйдет из строя, так как давление масла в системе будет недостаточным для смазки. При работе на больших оборотах же происходит активный износ деталей, что тоже приводит к выходу двигателя из строя.

Если же соединить двигатель с колесами напрямую, то машина даже не сможет тронуться с места — это второе свойство ДВС – слишком низкая мощность.

Простой пример – попробуйте включить 4 передачу и тронуться с места, в большинстве случаев у Вас ничего не получится, так как во многих автомобилях 4 передача – прямая, то есть двигатель напрямую вращает ведущие колеса. Для этого и предназначена КПП – чтобы облегчить нагрузку на мотор, а так же позволить ему работать в узком диапазоне частот коленчатого вала.
На первой или второй передаче машина обладает большой мощностью, но не может двигаться на большой скорости. Пониженные передачи предназначены для трогания автомобиля, подъема в гору, когда двигатель испытывает большую нагрузку, для перевозки тяжелых грузов.

А вот на следующих передачах скорость будет больше, а тягловая мощность меньше, к примеру, въехать на крутой склон на 4 скорости очень трудно – двигатель может попросту заглохнуть.

Помимо этого, коробка переключения передач автомобиля позволяет выбирать режим движения – вперед или назад. Некоторые неопытные автолюбители считают, что при движении назад, двигатель автомобиля вращается в обратную сторону, однако, это не так – коленчатый вал всегда вращается в одну сторону, движение задним ходом осуществляется лишь за счет дополнительной системы шестерней в КПП.

Обычно, задний ход имеет одну передачу, однако, на некоторых старых моделях автомобилей существовал рычаг «реверса», то есть, при его переключении водитель имел либо 4 передачи вперед, либо 4 передачи назад.

Нейтральное положение рычага коробки передач позволяет отсоединить двигатель от ведущих колес, фактически, КПП служит связующим звеном между двигателем и колесами. В автоматических трансмиссиях имеется и режим «парковка», который выполняет функцию «стояночного тормоза».

Теперь Вы знаете, для чего предназначена коробка переключения передач автомобиля.

Назначение коробки передач: для чего нужна коробка передач в машине

Коробка передач служит для изменения в широком диапазоне крутящего момента, передаваемого от двигателя на ведущие колеса автомобиля при трогании с места и его разгоне. Помимо этого коробка передач обеспечивает автомобилю движение задним ходом и позволяет длительно разъединять двигатель и ведущие колеса, что необходимо при работе двигателя на холостом ходу во время движения или при стоянке автомобиля.

На современных автомобилях применяют преимущественно механические ступенчатые коробки передач с зубчатыми шестернями. Количество передач переднего хода обычно равно четырем или пяти, не считая передачи заднего хода.

Переключение передач в них осуществляется передвижением шестерен, которые входят поочередно в зацепление с другими шестернями, или блокировкой шестерен на валу с помощью синхронизаторов. Синхронизаторы выравнивают частоту вращения включаемых шестерен и блокируют одну из них с ведомым валом. Управление передвижением шестерен или синхронизаторов осуществляет водитель при выключенном сцеплении. В зависимости от числа передач переднего хода коробки передач бывают трехступенчатыми, четырехступенчатыми и т. д.

Схема работы коробки передач.
1 — первичный вал; 2 — рычаг переключения передач; 3 — механизм переключения передач; 4 — вторичный вал;
5 — сливная пробка; 6 — промежуточный вал; 7 — картер коробки передач

Коробка передач состоит из:

• картера,
• первичного, вторичного и промежуточного валов с шестернями,
• дополнительного вала и шестерни заднего хода,
• синхронизаторов,
• механизма переключения передач с замковым и блокировочным устройствами,
• рычага переключения.

Картер содержит в себе все основные узлы и детали коробки передач. Он крепится к картеру сцепления, который, в свою очередь, закреплен на двигателе. Так как при работе шестерни коробки передач испытывают большие нагрузки, то они должны хорошо смазываться. Поэтому картер наполовину своего объема залит трансмиссионным маслом (в некоторых моделях автомобилей применяется моторное масло).

Валы коробки передач вращаются в подшипниках, установленных в картере, и имеют наборы шестерен с различным числом зубьев.

Синхронизаторы необходимы для плавного, бесшумного и безударного включения передач, путем уравнивания угловых скоростей вращающихся шестерен.

Механизм переключения передач служит для смены передач в коробке и управляется водителем с помощью рычага из салона автомобиля. При этом замковое устройство не позволяет включаться одновременно двум передачам, а блокировочное устройство удерживает передачи от самопроизвольного выключения.

Принцип действия коробки передач

Как же происходит изменение величины крутящего момента (числа оборотов) на различных передачах? Давайте с этим разберемся на примере.

Передаточное отношение одной пары шестерен

Возьмем две шестерни, не поленимся и сосчитаем число их зубьев. Первая шестеренка имеет 20 зубьев, а вторая 40. Значит при двух оборотах первой шестерни, вторая сделает только один оборот (передаточное число равно 2).

Передаточное отношение двух шестерен

На рисунке у первой шестерни («А») 20 зубьев, у второй («Б») 40, у третьей («В») снова 20, у четвертой («Г») опять 40. А дальше очень простая арифметика. Первичный вал коробки передач и шестерня «А» вращаются со скоростью, допустим 2ccc об/мин. Шестерня «Б» вращается в 2 раза медленнее, то есть она имеет 1ccc об/мин, а так как шестерни «Б» и «В» закреплены на одном валу, то и третья шестеренка делает 1ccc об/мин. Тогда шестерня «Г» будет вращаться еще в 2 раза медленнее — 500 об/мин. От двигателя на первичный вал коробки передач приходит — 2ccc об/мин, а выходит — 500 об/мин. На промежуточном валу коробки передач в это время — 1ccc об/мин.

В данном примере передаточное число первой пары шестерен равно двум, второй пары шестерен тоже — двум. Общее передаточное число этой схемы 2х2=4. То есть в 4 раза уменьшается число оборотов на вторичном валу коробки перемены передач, по сравнению с первичным. Обратите внимание на то, что если мы выведем из зацепления шестерни «В» и «Г», то вторичный вал коробки вращаться не будет. При этом прекращается передача крутящего момента и на ведущие колеса автомобиля, что и соответствует нейтральной передаче в коробке. Задняя передача, то есть вращение вторичного вала коробки передач в другую сторону, обеспечивается дополнительным, четвертым валом с шестерней заднего хода. Дополнительный вал необходим для того, чтобы получилось нечетное число пар шестерен, тогда крутящий момент меняет свое направление.

Схема передачи крутящего момента при включении задней передачи
1 — первичный вал; 2 — шестерня первичного вала; 3 — промежуточный вал;
4 — шестерня и вал передачи заднего хода; 5 — вторичный вал

Поскольку в коробке передач реального автомобиля имеется большой набор шестерен, то, вводя в зацепление различные их пары, мы имеем возможность менять и общее передаточное отношение коробки.

К примеру в коробке переключения передач автомобиля ВАЗ-2105 следующие передаточные числа:

R. 3,53 — задний ход

Такие неудобные числа получаются, в результате деления количества зубьев одной шестерни на неудобно делимое число зубьев второй и далее по цепочке. Если передаточное число равно единице (1,00), то это означает, что вторичный вал вращается с такой же угловой скоростью, что и первичный. Передачу, на которой скорость вращения валов уравнена, обычно называют – прямой и, как правило, это — четвертая передача.

Рассмотрим значение переключения передач на примере спортивного велосипеда, так как на современных велосипедах тоже есть передачи. Владельцы такого транспорта обратили внимание на то, что когда сзади включена звездочка с большим числом зубьев, то крутить педали легко, но скорость велосипеда получается небольшая. Если же переключиться на меньшую звездочку (с меньшим числом зубьев), то скорость движения возрастает, но усилие на педалях увеличивается. Меняя звездочки (переключая передачи) на велосипеде, вы находите оптимальный режим движения с учетом своих сил и дорожных условий.

Тот же принцип используется и в автомобиле. В зависимости от дорожных условий и с учетом возможностей двигателя, необходимо переключать передачи в коробке передач. Первая передача и передача заднего хода — самые «сильные» и двигателю не трудно крутить колеса, но машина в этом случае движется медленно. А, например, при движении в гору на «шустрых» пятой и четвертой передачах двигателю не хватает сил (как и велосипедисту), и приходится переключаться на более низкие, но «сильные» передачи. Первая передача необходима для начала движения автомобиля, для того чтобы двигатель смог сдвинуть с места тяжелое железное «чудовище». Далее, увеличив скорость движения и сделав некоторый запас инерции, вы можете переключиться на вторую передачу, более «слабую», но более «быструю», затем на третью, четвертую и пятую передачи. Все ступеньки переключения передач вверх — с первой по пятую, следует проходить последовательно. Переключение передач в нисходящем порядке можно производить «прыгая через ступеньку» и даже через несколько — две, три и так далее. Обычный режим движения автомобиля – на четвертой или пятой передачах, потому что они самые скоростные и экономичные.

Источник http://telzakaz.ru/optics-and-lighting/iz-chego-sostoit-akpp-avtomaticheskaya-korobka-peredach.html
Источник http://carwin-motors.ru/zamena/naznachenie-korobki-peredach-dlya-chego-nuzhna-korobka-peredach-v-mashine-2.html
