Как работает автомат на машине. Автоматическая коробка передач-устройство и принцип работы

Автомобили с автоматической коробкой передач уже плотно населили дороги нашей страны. Этому есть самое логичное объяснение – машиной, оснащенной АКПП намного проще управлять, так как она берет на себя все обязанности по переключению передач во время движения. Однако не все знают, как работает данная система, поэтому сегодня мы расскажем вам о том, каков принцип работы АКПП.

Данное изобретение принадлежит американским автомобилестроителям и большая часть авто в США оснащается АКПП . Лишь 5 % водителей в США придерживается традиционного метода переключения скоростей. В России более половина иномарок комплектуется автоматической коробкой и с каждым годом эта цифра растет.

Чтобы рассматривать принцип работы автомата, необходимо узнать о его самых главных элементах.

1. Гидротрансформатор . Является одной из основных частей и играет роль сцепления. В отличие от своего «жесткого» собрата, гидравлический трансформатор представляет собой полость круглой формы, внутри которого находится две турбины. Одна из них связана с маховиком, а вторая с валом АКПП. Передача вращающего момента возникает из-за движения жидкости, которая оказывает давление на вторую турбину. В конечном счете, происходит очень мягкая передача вращающего момента.
2. Масляный насос . Служит для создания давления масла, которое смазывает и охлаждает весь механизм. Работа устройства осуществляется от коленчатого вала. Это значит, что пока мотор выключен, узел не поддается смазке и охлаждению.
3. Планетарный редуктор – это основа всей АКПП. О ее назначении и принципе будет рассмотрено позже. Это гениальное изобретение Генри Форда, которое после включения первой скорости, сразу же готовит вторую передачу. Кроме того, планетарный ряд обеспечивает самое плавное изменение передаточных чисел трансмиссии, что объясняет начало движения, а также изменение передач без сильных рывков, даже на высоких оборотах.
4. Электронный блок управления системой . Раньше его просто не было. В настоящее время берет на себя основную работу за все переключения в трансмиссии.
5. Фрикционный механизм, а также тормозная лента . Эти два элемента непосредственно участвуют в переключении передач.
6. Соленоиды-электроклапаны.

Для того чтобы включить режим, на котором можно двигаться, нужно поставить селектор в положение D. При этом должна быть выжата педаль тормоза, чтобы исключить самопроизвольное движение автомобиля. После того, как водитель отпустить педаль тормоза, а затем нажмет на газ, автомобиль начнет плавно двигаться. При наборе оборотов на первой скорости, внутри системы передач возникает давление масла, которое готовится пройти к следующей шестерне.

Электронный блок управления считывает показания с датчиков скорости, оборотом и т.п., а затем передает управляющий сигнал на один из клапанов. Он открывается, и жидкость поступают в полость со следующей передачей трансмиссии. Шестерня начинает вращаться, а коробка переходит на вторую скорость.

Аналогичным образом осуществляется переключение всех остальных передач.

Переключение скоростей осуществляется в зависимости от выбранного режима. В основном используется экономичный, который включает передачи на 2500-3000 оборотах. Чтобы перейти в спортивный режим, когда мотор раскручивается до максимума, необходимо резко выжать педаль газа . Умная электроника сразу понимает, что требует водитель и включает клапаны, основываясь уже на других параметрах.

В основном, все автоматы были 4-х скоростные. Однако разработчики посчитали это примитивным, и добавили возможность блокировки гидравлического трансформатора, что эквивалентно передаточному отношению 1:1, как на 5-ой скорости. В настоящее время, выпускают АКПП с 6-ю и даже 8-ю скоростями.

Сегодня у всех на устах словосочетание «автоматическая коробка передач». Когда-то эта конструкция считалась сложной, проблемной, поэтому долгое время автомобили с АКПП не пользовались особым спросом на отечественном рынке. Но со временем все изменилось.

Согласно статистике, почти каждый второй автомобиль иностранного производства, продаваемый в России, оснащен автоматом. Рассмотрим стандартную автоматическую трансмиссию гидромеханического типа.

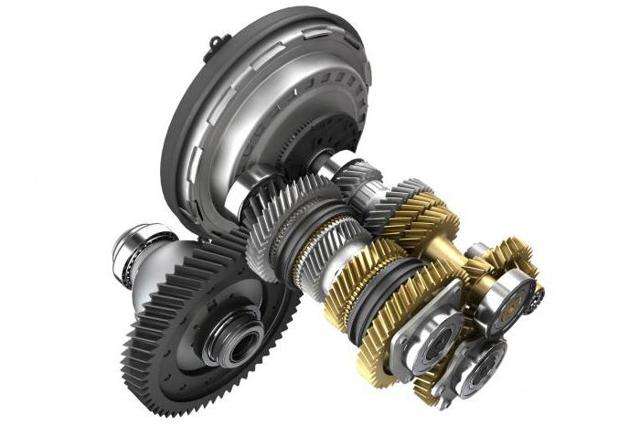

Устройство автоматической коробки передач состоит из следующих основных конструктивных узлов:

• Гидротрансформатор.
• Механическая КПП (планетарный редуктор).
• Система гидравлического управления.
• Электронная система управления.

Стоит также отметить насос, тормозную ленту и планетарный редуктор.

Гидротрансформатор автоматической коробки передач

Его предназначение – передача и преобразование крутящего момента от мотора к трансмиссии.

Гидротрансформатор состоит из взаимосвязанных механизмов – насосного, реакторного и турбинного колес, блокировочной муфты и муфты свободного хода. Сам узел помещен в отдельный корпус, по которому циркулирует специальная рабочая жидкость.

Работа насосного и турбинного колес взаимосвязана, первое соединено с коленвалом мотора, второе – с КПП. Между ними находится стационарное реакторное колесо.

Гидротрансформатор блокируется муфтой. Это происходит тогда,когда скорости насосного и турбинного колеса уравновешиваются,вращаясь с одинаковой скоростью.

Схема работы гидротрансформатора – замкнутый цикл. Насосное колесо напрямую соединено с коленчатым валом двигателя.Раскручиваясь,рабочая жидкость ударяет в лопатки турбинного колеса и турбинное колесо начинает вращаться.

Нажимая на педаль газа,скорость насосного колеса возрастает,возрастает и скорость вращения турбинного колеса.В чем и заключается принцип работы гидротрансформатора-передача силы и крутящего момента.

Однако,не все так просто. Жидкость ударяясь о лопости турбинного колеса возвращается на лопости насосного,но бъет в противоположном направлении,замедляя его вращение.

Проблема решается с помощью реакторного колеса,находящегося между ними.Тем самым жидкость уже ударяется в лопости нужного направления. В результате,насосное колесо вращается уже под действием двух сил-двигателя и жидкости.

Если говорить в целом-гидротрансформатор помогает работе двигателя,усиливая его крутящий момент.

При увеличении частоты вращения коленвала происходит выравнивание угловых скоростей турбинного и насосного колес.

Скорость растет. Гидротрансформатор переходит в режим гидромуфты и полностью блокируется.Теперь крутящий момент напрямую передается от мотора к механической трансмиссии (редуктору), без которой невозможна корректная работа автоматической коробки передач. Она обеспечивает ступенчатое изменение крутящего момента и функционирование задней передачи.

Как правило, в состав механической КПП входят соединенные планетарные редукторы. Количество передач может варьироваться. Например, ранее автоматическая коробка передач состояла из 3– 4 ступеней, на новых немецких и английских машинах можно встретить 9-ступенчатые трансмиссии.

Планетарный редуктор АКПП

СТАТЬЯ ВИДЕО Как работает коробка передач автомат? В чем заключаются все плюсы и прелести управления автомобилем с автоматической коробкой, насколько надежна и долговечна автоматика, что можно и чего нельзя делать если у вас коробка автомат, и действительно ли автоматическая трансмиссия такая «тупая» как о ней говорят или же она сможет «сделать» автомобиль на механике и оставить его далеко позади? Читайте в этой статье!

Устройство АКПП

Коробка передач автомат состоит из нескольких основных узлов:

Расположение элементов в коробке автомат:

Планетарная система шестерен

Сердцем автоматической коробки является планетарный механизм.

Планетарные механизмы имеют 3 степени свободы. Это обозначает, что для передачи вращения один из 3-х элементов (сателлиты не в счет) должен быть остановлен.

Если не останавливать ни один из элементов, то каждый сможет совершать свободное движение, и в этом случае передачи вращения не будет.

Можно тормозить и другие элементы, а также менять местами точки входа и выхода, получая разные передаточные отношения и обратные направления вращения.

При этом внешние размеры конструкции изменятся незначительно. Такие свойства и определили использование планетарных механизмов в коробке автомат.

Коробка передач автомат, небольшое видео на тему устройства:

Гидротрансформатор

Для передачи крутящего момента от коробки передач автомат на двигатель служит гидротрансформатор. По сути он выполняет практически те же функции что и сцепление в механике.

Помимо этого он может увеличивать крутящий момент за счет уменьшения реактором скорости потока жидкости.

Принцип работы гидротрансформатора:

Гидротрансформатор состоит из трех основных элементов.

Это две лопасти, одна со стороны коробки, другая со стороны двигателя. Между ними находится так называемый реактор. Все эти три детали не соединены между собой механически, они находятся в специальной жидкости.

При вращении лопастей соединенных с двигателем крутящий момент при помощи жидкости передается на лопасти, соединенные с коробкой, и коробка начинает работать.

Геометрические характеристики лопаток гидротрансформатора и сечения подобраны таким образом, что на оборотах холостого хода передаваемый от двигателя крутящий момент очень мал и его можно парировать даже легким нажатием на педаль тормоза.

Однако небольшое нажатие на педаль газа, и незначительное увеличение оборотов, вызывает существенный рост передаваемого крутящего момента.

Происходит это потому, что при увеличении оборотов двигателя изменяется направление тока жидкости в сторону увеличения давления на лопатки турбины

Гидротрансформаторы современных АКПП могут увеличивать крутящий момент передаваемый от двигателя от двух до трѐх раз. Этот эффект имеет место только тогда, когда коленвал вращается значительно быстрее чем входной вал АКПП.

По мере набора автомобилем скорости эта разница уменьшается и настает момент, когда входной вал вращается, практически с той же скоростью что и коленвал, но не точно, так как передача крутящего момента от двигателя на АКПП осуществляется через жидкость, т.е. с проскальзыванием.

Это часть объяснения почему автомобили с АКПП менее экономичны и динамичны нежели точно такие же с МКПП.

Для минимизации этих потерь, гидротрансформаторы оснащаются блокировками. Когда угловые скорости лопастного колеса и турбины выравниваются, блокировка соединяет их в единое целое, исключая проскальзывание.

Для подключения элементов планетарного механизма к входному валу коробки автоматиспользуют муфты, а для останова относительно корпуса тормозы. И те и другие чаще всего представляют собой многодисковые сцепления.

Гидросистема

Рабочая жидкость в гидросистеме коробки передач автомат — масло ATF, обеспечивает смазку, охлаждение, переключение передач и соединение трансмиссии с двигателем. Как правило масло в коробке находится в картере.

Т.к. объем масла при работе АКПП изменяется, он соединен с атмосферным воздухом через щуп.
