Какой тип КПП для грузовика лучше? Коробки передач грузовых автомобилей.

Механика, автомат, робот. Какой тип КПП для грузовика лучше?

Как известно, механическая коробка передач в автомобилях появилась раньше. В некоторых моделях грузовиков ранее устанавливались коробки с двойным выжимом сцепления. Но сегодня уже и на грузовых автомобилях устанавливается автоматическая КПП.

Многие водители по-прежнему предпочитают «механику», так как устройство ее проще, и при поломке в дороге, отремонтировать ее, соответственно, получается быстрее. В то же время механическая коробка передач обеспечивает меньший расход топлива. Недостатком можно назвать постоянную необходимость самостоятельно определяться с моментом переключения скорости, хотя некоторым водителям это по душе. Но, с плотным городским трафиком постоянное нажатие педалей и дергание ручки передач попросту утомляет.

Автоматические КПП для грузовиков позволяют с большим комфортом управлять транспортным средством. В современных автоматических коробках передач большее число диапазонов, чем в старых «автоматах» для грузовиков, где их было не более пяти. Разнится и принцип управления. В новых АКПП оно осуществляется за счет электроники, а не гидравлики. В современных автоматических коробках передач переключение передач происходит плавно. При езде за городом расход топлива уменьшается. Минус АКПП заключается в дорогом ремонте и обслуживании.

КПП роботизированная по принципу действия похожа на «механику». Вообще похожи они и по устройству, но в роботизированной КПП есть гидроприводы и сервоприводы, управляющие процессом переключения передач и работой сцепления.

Коробка-робот высокоэффективна. На ремонт и обслуживание роботизированной КПП много денег тратить не придется. Расход топлива в грузовом автомобиле с таким агрегатом такой же, как в машине с механической коробкой, а нередко и меньше.

MAN и Scania работают над КП для коммерческих автомобилей

Компании MAN и Scania объединили усилия, чтобы разработать новую модель КПП для коммерческих автомобилей. С 2016 года коробки передач Scania постепенно начнут устанавливать в автомобили MAN серий TGX и TGS. Задачей компании MAN станет разработка программного обеспечения для выбора наиболее удобного и эффективного варианта порядка переключения передач. Первые усовершенствованные таким образом машины уже проходят испытания.

Совместная разработка КПП – важный этап взаимодействия альянса компаний Scania, MAN и Volkswagen Commercial Vehicles. В рамках сотрудничества компании смогут обмениваться своим ноу-хау, и поэтому внедрять новые разработки максимально быстро.

Новые коробки передач производятся на базе трансмиссий Scania. Поставщиком для грузовиков и автобусов марки MAN по-прежнему остается Friedrichshafen.

Сотрудничество мощных производителей началось недавно, поэтому условия совместной работы пока лишь прорабатываются. Дело в том, что компании планируют работать друг с другом и в дальнейшем. Руководство MAN заявило, что цель сотрудничества со Scania заключается в создании деталей и узлов для коммерческих автомобилей по существенно усовершенствованным технологиям производства.

Контрольными пакетами акций Scania и MAN владеет концерн Volkswagen. Так что, два этих бренда начали сотрудничают не случайно. Однако, Volkswagen придерживается мультибрендовой стратегии, поэтому Scania и MAN останутся разными брендами. Эта же политика касается продаж и обслуживания.

Проект очень важен для налаживания эффективной синергии между тремя компаниями, так как объединенные усилия таких серьезных производителей способны внести в развитие автомобилестроения много нового.

Вышел 600-тысячный Foton Auman

Компания Beiqi Foton Motor Co, являющаяся крупнейшим производителем коммерческих автомобилей в КНР, спустила с конвейера 600-тысячный по счету тяжелый грузовик Foton Auman, на котором устанавливаются турбодизельные двигатели от Weichai Power.

Юбилейный автомобиль был выпущен во время нового этапа кооперации китайских фирм, чья деятельность связана с автомобилестроением.

Тяжеловозы Foton Auman GTL начали разрабатываться специалистами СП Foton-Daimler, и стали первыми китайскими грузовыми авто, которые полностью соответствуют международным экологическим стандартам и требованиям безопасности.

Машины планировалось оснащать лицензионным китайским мотором – аналогом силового агрегата Mercedes-Benz OM457 (490 л.с.). Однако, из-за отставания китайских поставщиков в разработках технологий, эти планы были сорваны. Поэтому грузовики Auman GTL оснащались лицензионными двигателями Cummins.

Соглашение с гигантом моторостроения Китая – Weichai – для компании Foton Motors стал новым этапом стратегического партнерства. Мотор Weichai дешевле немецкого двигателя компании Mercedes-Benz или мотора Cummins, и удешевление автомобиля в целом радует многих покупателей грузовиков.

Основное предназначение трансмиссии – передавать мощность от силового агрегата на ходовую часть автомобиля. поступает на колеса, благодаря работе коробки передач.Трансмиссия грузовых автомобилей состоит из:

• механизма сцепления;
• коробки перемены передач;
• кардана;
• главной передачи (конической пары);
• дифференциального устройства;
• полуосей.

Современные грузовые транспортные средства предназначены для преодоления больших расстояний. Машины оснащены сверхнадежными, долговечными коробками передач. Основное условие стабильности работы грузовика – своевременное техническое обслуживание.

Назначение элементов трансмиссии

Механизм сцепления предназначен для передачи момента кручения от выходного вала двигателя на входной вал transmission. В момент начала движения транспортного средства, а также при переходе на следующую скорость, производится кратковременное отсоединение трансмиссии от мотора (выключение сцепления). Это необходимо для плавного перехода на следующий режим.

Коробка передач грузового автомобиля обеспечивает подачу мощности на колеса в различных диапазонах. Величина крутящего момента, передаваемого на карданный вал, меняется, благодаря изменению передаточного числа. При переходе на режим заднего хода колеса изменяют направление вращения

Карданный вал обеспечивает передачу момента вращения от КПП на детали заднего моста.

Благодаря особенностям конструкции конической пары, крутящий момент изменяет направление и передается под 90° на полуоси. Здесь частота вращения уменьшается, при этом возрастает сила тяги колес.

При помощи дифференциала колеса авто могут вращаться с различными скоростями. Это значительно облегчает управление автомобилем. Особенно это актуально при движении транспортного средства по неровным дорогам, осуществлении поворотов и пр.

Виды трансмиссий грузовых автомобилей

В зависимости от характера передачи момента кручения, трансмиссии бывают:

• Электрические.
• Механические.
• Гидравлические.
• Электромеханические.

Грузовые авто производства России чаще всего оснащаются механическими трансмиссиями. Это обусловлено использованием механизмов, состоящих из металлических жестких шестерен и валов. Современные грузовики марки ГАЗ в скором будущем планируется оснащать коробками автомат. В частности, машины линейки «Газон Некст» будут оборудованы автоматическими коробками передач марки Punch Powertrain.

Трансмиссии грузовиков Вольво

Компания Volvo является наиболее популярным производителем грузовых автомобилей. Наиболее популярные фирменные модели большегрузных машин концерна Вольво: FL, FE, FM, FH, FH16 и FMX.

Для авто семейства FL характерны трансмиссии с 6-, 9-ступенчатыми механическими коробками передач , а также с шести-ступенчатыми АКПП. По специальным заказам здесь устанавливается интеллектуальная трансмиссия Volvo I-Sync с коробкой передач, оснащенной автоматизированным переключением скоростей.

Покупателям грузовиков семейства Volvo FE предоставляется возможность выбора транспортного средства, оборудованного одной из коробок передач:

• шести-, девяти-ступенчатая МКПП;
• 6-ступенчатая коробка автомат с тормозом-замедлителем (ретардером).

Для грузовиков Volvo FM предусмотрены коробки передач в одном из четырех вариантов исполнения:

• 9-, 14-ступенчатые механические КПП;
• АКПП I-Shift;
• АКПП Powertronic.При использовании коробки автомат цена на грузовое авто Volvo FM существенно увеличивается, в сравнении с МКПП.

По аналогии с предыдущим семейством, новые грузовые модели Volvo FH комплектуются коробками передач четырех видов: двумя механическими и соответственно двумя автоматами.

• 9-, 14- ступенчатые МКПП.
• I-Shift.
• Powertronic.

I-Shift имеет специально модернизированное программное обеспечение. Powertronic рассчитан на эксплуатацию транспортного средства, которое часто останавливается в пути.

Грузовики Вольво FH16 комплектуются КПП как механического, так и автоматического типов. Автопоезда повышенной тоннажности оборудуются инновационными автоматическими устройствами. Трансмиссия, оснащенная АКПП Shift, характеризуется высокой экономичностью. Экономия топлива особенно ощутима на длительных расстояниях при движении на высокой скорости.

На много-тонники Volvo FMX устанавливаются автоматические коробки передач I-Shift или Powertronic. Конструкцией трансмиссии грузовых автомобилей предусмотрена замена на некоторые модели механических коробок.

Материал из Энциклопедия журнала «За рулем»

Главная передача — механизм, часть трансмиссии автомобиля, передающий крутящий момент от коробки передач к ведущим колесам автомобиля. Главная передача может быть выполненной в виде отдельного агрегата — ведущего моста (заднеприводные автомобили классической компоновки), либо объединенной с двигателем, сцеплением и коробкой передач в единый силовой блок (заднемоторные и переднеприводные автомобили) .
По способу передачи крутящего момента главные передачи подразделяются на зубчатые (шестеренчатые) и цепные . Цепные главные передачи в настоящее время используются только на мотоциклах и велосипедах.
Цепная главная передача состоит из двух звездочек — ведущей, насаженной на выходной вал коробки передач, и ведомой, объединенной со ступицей ведущего (заднего) колеса мотоцикла. Несколько сложней по устройству главная передача велосипеда с планетарной коробкой передач. Ведомая звездочка, приводимая в движение цепью, приводит во вращение шестерни планетарной коробки, встроенной в ступицу колеса и через нее — ведущее заднее колесо.
Иногда в мотоциклах классической компоновки в главной передаче вместо цепи используется зубчатый армированный ремень (например, в главной передаче мотоциклов «Харлей-Дэвидсон»). В этом случае обычно говорят о ременной передаче, как об отдельном типе главной передачи.
Ременная главная передача широко используется в легких мотоциклах и в скутерах (мотороллерах) с бесступенчатым вариатором . В этом случае вариатор служит в качестве главной передачи, поскольку ведомый шкив ременного вариатора объединен со ступицей ведущего колеса мотоцикла.

Классификация зубчатых главных передач

Двойная главная передача

По количеству пар зацепления главные передачи подразделяются на одинарные и двойные . Одинарные главные передачи устанавливаются на легковые автомобили и грузовики, содержат одну пару конических шестерен постоянного зацепления. Двойные главные передачи устанавливают на грузовики, автобусы и тяжелые транспортные машины специального назначения. В двойной главной передачи в постоянно зацеплении находятся две пары шестерен — конических и цилиндрических. Двойная передача способна передать больший крутящий момент, чем одинарная.
На трехосных грузовых автомобилях и многоосной транспортной технике применяются проходные главные передачи, в которых крутящий момент передается не только на среднюю ведущую ось, но и на последующую, также ведущую. В абсолютном большинстве легковых автомобилей и двухосных грузовых автомобилей, автобусов, в другой транспортной технике с одной ведущей осью применяются непроходные главные передачи.
Получившие наибольшее распространение одинарные главные передачи по типу зацепления подразделяются на:

• 1. Червячные , в которых крутящий момент передается червяком на червячное колесо. Червячные передачи, в свою очередь, подразделяются на передачи с нижним и верхним расположением червяка. Червячные главные передачи иногда применяются в многоосных транспортных средствах с проходной главной передачей (или с несколькими проходными главными передачами) и в автомобильных вспомогательных лебедках.

В червячных передачах ведомое шестеренчатое колесо имеет однотипное устройство (всегда большого диаметра, который зависит от заложенного в конструкцию редуктора передаточного отношения, всегда выполняется с косыми зубьями). А червяк может иметь различную конструкцию.
По форме червяки разделяются на цилиндрические и глобоидные. По направлении линии витка — на левые и правые. По числу канавок резьбы — на однозаходные и многозаходные. По форме резьбовой канавки — на червяки с архимедовым профилем, с конволютным профилем и эвольвентным профилем.

• 2. Цилиндрические главные передачи, в которых крутящий момент передается парой цилиндрических шестерен — косозубых, прямозубых или шевронных. Цилиндрические главные передачи устанавливаются в переднеприводные автомобили с поперечно расположенным двигателем.
• 3. Гипоидные (или спироидные) главные передачи, в которых крутящий момент передается парой шестерен с косыми или криволинейными зубьями. Пара шестерен гипоидной передачи либо соосна (встречается реже), либо оси шестерен смещены относительно друг друга — с нижним или верхним смещением. За счет сложной формы зубьев площадь зацепления увеличена, и шестеренчатая пара способна передавать больший крутящий момент, чем шестерни главной передачи других типов. Гипоидные передачи устанавливаются в легковые и грузовые автомобили классической (заднеприводной с передним расположением двигателя) и заднемоторной компоновок.

Двойные главные передачи по типу зацепления подразделяются на :

• 1. Центральные одно и двухступенчатые . В двухступенчатых главных передачах предусмотрено переключение пар шестерен для изменения крутящего момента, передаваемого на ведущие колеса. Такие главные передачи используются на гусеничной и тяжелой транспортной технике специального назначения.
• 2. Разнесенные главные передачи с колесными или бортовыми редукторами. Такие главные передачи устанавливают на легковые машины (джипы) и грузовые автомобили для увеличения дорожного просвета, на колесные транспортеры военного назначения.

Помимо этого двойные главные передачи подразделяются по типу зацепления пар шестерен на :

• 1. Коническо-цилиндрические.
• 2. Цилиндрическо-конические.
• 3. Коническо-планетарные.

В автомобилях зубчатые главные передачи выполнены в виде единого агрегата с дифференциалом — механизмом разделения крутящего момента между двумя колесами ведущей оси. В тяжелых мотоциклах с карданной передачей и приводом на заднее колесо дифференциал не применяется. В мотоциклах с боковой коляской и полным приводом (на заднее колесо мотоцикла и на колесо коляски) дифференциал выполнен в виде отдельного механизма. На подобные мотоциклы устанавливают две независимые главные передачи, связанные между собой дифференциалом.

Принцип работы гипоидной главной передачи

Крутящий момент передается от двигателя через сцепление , коробку передач и карданный вал на ось ведущей шестерни гипоидной главной передачи. Ось ведущей шестерни установлена соосно ведущему валу двигателя и ведомому валу КП. При вращении ведущая шестерня, имеющая меньший диаметр, чем ведомая шестерня, передает крутящий момент зубьям ведомой шестерни, приводя ее во вращение. Поскольку контакт поверхности зубьев увеличен за счет их особой формы — косой или криволинейной — передаваемый крутящий момент может достигать очень высоких значений. Однако, сложная форма зубьев приводит к тому, что на их поверхность воздействуют не только ударные нагрузки, но и силы трения (из-за проскальзывания зубьев относительно друг друга). Поэтому в гипоидных главных передачах используют специальное масло, обладающее высокими смазочными свойствами и обеспечивающее длительный срок службы шестеренчатой пары.

Принцип действия червячной главной передачи
В силу конструктивных особенностей, большого передаточного отношения (от 8 в рулевых механизмах, до 1000 в особо мощных лебедках) и низкого КПД червячная пара в автомобильных главных передачах (за редким исключением) не применяется. Наибольшее распространение она получила в лебедках.
Крутящий момент передается на червячное колесо через коробку отбора мощности, подключаемую к раздаточной коробке, установленной (как правило, встречаются и другие кинематические схемы) за коробкой передач автомобиля. Оси червяка и ведомой шестерни (ведомого колеса) располагаются под прямым углом (но встречается и иное расположение осей червячной пары). Червячное колесо входит в зацепление с ведомым косозубым (для обеспечения плотного контакта и увеличения поверхности зацепления) шестеренчатым колесом. Крутящий момент передается от винтовой канавки червяка на зубья ведомой шестерни. Частота вращения червяка намного выше, чем частота вращения ведомого колеса. За счет этого пропорционально увеличивается крутящий момент — чем больше передаточное отношение, тем большее усилие способна развить лебедка.
Червячная передача обладает рядом преимуществ перед главными передачами других типов. Она отличается высокой износостойкостью и не требует применения высококачественных смазочных материалов. Она способна передавать сверхвысокий крутящий момент. Отличается малошумностью и плавностью хода (из-за отсутствия ударных нагрузок на канавку червяка и поверхность зубьев ведомой шестерни). Наконец, червячная передача обладает свойством самоторможения — при прекращении передачи крутящего момента на червяк, вращение ведомого колеса автоматически прекращается.
К недостаткам червячной передачи относят склонность к нагреву из-за сил трения, к заеданию механизма при незначительном износе, повышенные требования к точности сборки червячной пары.
Червячная главная передача относится к редукторам необратимого действия. Если усилие передается от ведомого шестеренчатого колеса к ведущему червяку, то есть в обратном порядке, червяк вращаться не будет. Следовательно, червячная главная передача исключает движение автомобиля по инерции, накатом. Отсюда ее применение на тихоходной транспортной технике и машинах специального назначения. На лебедках для обеспечения свободного вращения барабана червячную пару снабжают муфтой свободного (обратного) хода, которая разобщает барабан и ведомое зубчатое колесо при его вращении в обратном направлении — разматывании троса лебедки.

Применительно к автомобилю «мост» – это, прежде всего, несущая конструкция, объединяющая колеса одной оси, относящаяся к подвеске. «Ведущий мост» предполагает еще и передачу усилия к колесам. Именно этот аспект мы и рассмотрим, поскольку подвеске уже посвятили две статьи.

Для передачи крутящего момента к ведущим колесам несущая конструкция дополняется множеством устройств, которые могут выполняться в виде отдельных агрегатов (что более характерно для легковых машин), но чаще всего располагаются внутри балки. Они обеспечивают увеличение момента в соответствии с передаточным отношением главной передачи. Двух- и трехскоростные главные передачи предоставляют водителю возможность выбора передаточного отношения. К механизмам, передающим крутящий момент, относятся главная передача, дифференциал, полуоси и ступицы.

Главная передача автомобиля ГАЗ-53А:
1 – картер заднего моста; 2 – сапун; 3 и 26 – пробки; 4 – пружина; 5 – тарелка; 6 и 40 – болты; 7 – маслозаборная трубка; 8 и 9 – каналы; 10 – масляный черпак; 11 – сателлит; 12 – упорный винт ведомой шестерни; 13 – опорная шайба сателлита; 14 – стакан подшипников ведущей шестерни; 15 и 39 – крышки подшипников; 16 и 24 – регулировочные прокладки; 17 – сальник; 18 – фланец ведущей шестерни; 19 – корончатая гайка; 20 – ведущая шестерня; 21 – маслодержатель; 22, 25 и 35 – конические подшипники; 23 – дистанционная втулка; 27 – роликовый подшипник; 28 – стопорное кольцо; 29 – картер главной передачи; 30 – полуось; 31 – ось сателлитов (крестовина); 32 – ведомая шестерня; 33 – опорная шайба полуосевой шестерни; 34 – полуосевая шестерня; 36 – регулировочная гайка; 37 – сливная пробка; 38 – установочный штифт

Одноступенчатая главная передача

Она может быть выполнена в виде спирально-конического, гипоидного, червячного или цилиндрического редуктора. В двухступенчатой передаче первую ступень обычно образуют с помощью конической или гипоидной передачи, а вторую – цилиндрической, шевронной или планетарной. При этом двухступенчатые передачи могут быть как одно-, так и двухскоростными.

Гипоидные передачи нашли широкое применение на грузовых автомобилях. Около 2/3 американских грузовиков, имеющих один ведущий мост, снабжены гипоидными передачами. Ford и GM оснащают гипоидной передачей грузовики всех типов, в том числе трехосные, магистральные тягачи, а также автомобили особо большой грузоподъемности.

Гипоидные передачи относятся к передачам со скрещивающимися осями. По свойствам они являются промежуточным звеном между коническими и червячными передачами. К характерным свойствам гипоидных передач относятся:

– менее шумная, чем у конических передач работа;

– КПД выше, чем у червячных передач, но ниже, чем у конических. Для получения высокого КПД гипоидной передачи не требуется добиваться особо высокой точности изготовления или малой шероховатости рабочих поверхностей. Для гипоидных шестерен применяют те же материалы, что и для конических, при этом стоимость обеих передач примерно одинаковая;

Задний ведущий мост с разнесенной передачей (бортовая передача внешнего зацепления располагается возле ведущих колес, ведущая цилиндрическая шестерня находится ниже ведомой)

– при одинаковой прочности размеры гипоидной передачи значительно меньше, чем конической;

– допускает более низкое положение кузова и позволяет уменьшить высоту центра тяжести автомобиля, что особенно важно для туристических и междугородных автобусов;

– в многоосных автомобилях облегчает выполнение «проходного» моста для подвода крутящего момента к следующему ведущему мосту.

Специфика зацепления шестерен в гипоидной передаче предъявляет повышенные требования к смазке. Для гипоидных главных передач должны использоваться только специальные масла. Они отличаются от обычных тем, что благодаря специальным добавкам, содержащим серу, хлор или фосфор, обеспечивают высокую прочность масляной пленки, не разрушающейся даже в тех тяжелых условиях, которые возникают в гипоидном зацеплении, и тем самым зубья предохраняются от задира. Иные масла в эксплуатации использовать недопустимо.

Червячные главные передачи применяются в автобусах (ими снабжена треть австралийских автобусов) и многоосных грузовых автомобилях (американские Peterbilt, английские Atkinson, Seddon и др.). Червяк может находиться как над червячным колесом, так и под ним.

Двухступенчатая главная передача грузового автомобиля «Фиат-643N»:
1 – фланец ведущей шестерни главной передачи; 2 – ведущая цилиндрическая шестерня; 3 – шестерня полуоси; 4 – ведомая цилиндрическая шестерня; 5 – сателлит; 6 – полуось; 7 – ведомая коническая шестерня; 8 – ведущая коническая шестерня

Червячные передачи обладают рядом достоинств:

– малые габариты и масса при большом передаточном числе (в грузовиках его диапазон составляет 8 – 12);

– малая шумность и высокая плавность работы, обусловленная продольным скольжением зубьев, вследствие чего динамические нагрузки, вызываемые погрешностями изготовления, в червячной передаче значительно меньше, чем в конической;

– возможность для опускания карданного вала при размещении червяка снизу. Это важно для автомобилей с низкой рамой и низкорасположенным полом;

– удобство и простота выполнения «проходного» промежуточного моста для привода к последующему ведущему мосту в многоосных автомобилях при использовании верхнего червяка.

Задний ведущий мост грузового автомобиля IFA W50L с разнесенной двухступенчатой передачей (цилиндрическая бортовая передача расположена возле ведущих колес, ведущая цилиндрическая шестерня находится на одном уровне с ведомой): 1 – механизм включения блокировки дифференциала

Недостатками червячной передачи являются: сложность и высокая стоимость изготовления, меньший КПД. Современные червячные передачи по этому параметру приближаются к коническим редукторам, но для получения высокой эффективности зубчатый венец червячного колеса делают из высококачественной оловянистой бронзы (11 – 14% олова), используют передачи с большими углами высокой линии червяка, а обработка поверхности червяка должна быть весьма точной. Использование дорогих материалов, их дорогостоящая обработка и высокая стоимость нарезки самого червяка в производстве – причины, по которым применение червячных передач весьма ограничено.

Двухступенчатая главная передача

Когда величина передаточного числа обуславливает чрезмерные размеры ведомой шестерни в одноступенчатом редукторе, используют двухступенчатую главную передачу. Она позволяет получить большие передаточные числа, необходимые для создания значительной силы тяги на ведущих колесах. Последнее обстоятельство с каждым годом имеет все большее значение, так как способствует достижению лучшей динамики разгона автопоездов и повышению их средней скорости на трассе.

При распределении общего передаточного числа двухступенчатых передач по отдельным зубчатым парам руководствуются следующими положениями:

1 – передаточное число передачи, осуществляющей снабжение крутящим моментом непосредственно колес должно быть максимальным;

2 – передаточное число конической или гипоидной ступени должно быть по возможности малым. Исходя из этого, в грузовых автомобилях все чаще выполняют вторую ступень в виде планетарного ряда, размещенного в ступице колеса (разнесенная главная передача).

Двухступенчатые передачи по конструктивной схеме разделяют на две основные группы: передачи, расположенные в средней части моста (заключенные в одном картере) и разнесенные передачи (одноступенчатая главная передача располагается в картере моста и отдельно размещается связанный с ней привод колеса или колесный редуктор).

Цилиндрическая бортовая передача внутреннего зацепления в ведущих колесах грузового автомобиля «Магирус дойц AHD K»: 1 – наружная полуось; 2 – шестерня внутреннего зацепления; 3 – внутренняя полуось; 4 – ведущая шестерня

Колесные редукторы встречаются только на полноприводных грузовых автомобилях. Применение колесного редуктора приводит к увеличению числа деталей ведущего моста, но не увеличивает его массу. Это происходит потому, что основные части ведущего моста (главная передача, дифференциал, полуоси) воспринимают меньшие крутящие моменты, увеличиваемые в нужной мере лишь в колесных редукторах. Благодаря этому основные детали ведущего моста имеют меньшие размеры, а следовательно, меньшую массу, чем при получении идентичного крутящего момента с помощью одноступенчатой главной передачи.

Двухступенчатые разнесенные передачи бывают двух типов:

– одноступенчатая коническая или гипоидная передача в картере моста, соединенная с цилиндрической передачей наружного зацепления привода колес, которая может располагаться в отдельном картере между дифференциалом и ступицей колеса или даже в ступице колеса. Передача внутреннего зацепления обычно размещается в ступицах колес;

Передний ведущий мост автомобиля «Мерседес-Бенц» типа LA 1620/1920 с разнесенной двухступенчатой главной передачей (бортовая передача внешнего зацепления располагается возле ведущих колес, ведущая цилиндрическая шестерня находится на одном уровне с ведомой):
1 – покрышка; 2 – камера; 3 – воздушный вентиль; 4 – боковое кольцо шины; 5 – запорное кольцо; 6 – дисковое колесо; 7 – шпилька крепления колеса; 8 – колпак; 9 – гайка; 10 – опорный болт; 11 – наружная полуось; 12 – конический подшипник; 13 – цапфа; 14 – ступица колеса; 15 – обод; 16 – тормозной барабан; 17 – накладка тормозной колодки; 18 – кольцо конического подшипника; 19 – шкворень; 20 – сальник; 21 – игольчатый подшипник; 22 – вал шарнира; 23 – цилиндрическая шестерня колесной передачи; 24 – роликовый цилиндрический подшипник; 25 – рессорная подушка; 26 – внутренняя полуось; 27 – защитная труба; 28 – самоподжимной сальник; 29 – ведущая шестерня колесной передачи; 30 – рычаг рулевой тяги; 31 – картер колесной передачи; 32 – промежуточный диск; 33 – шкворень; 34 – тормозная колодка; 35 – фланец ведущей шестерни главной передачи; 36 – тормозная камера; 37 – тормозной рычаг; 38 – дифференциал; 39 – ось тормозной колодки; 40 – крестовина шарнира; 41 – игольчатый подшипник; 42 – корпус подшипника; 43 – ограничительный болт; 44 – резьбовая пробка; 45 – корпус шарнира; 46 – стопорное кольцо; 47 – болт буфера; 48 – рычаг рулевого управления; 49 – поперечная рулевая тяга

Коническая колесная передача в приводе управляемого колеса автомобиля «Мак»:m 1 – ведомая коническая шестерня; 2 – цапфа; 3 – ступица; 4 – промежуточная верхняя шестерня; 5 – полуось; 6 – ведущая коническая шестерня; 7 – промежуточная нижняя шестерня

– одноступенчатая коническая или гипоидная главная передача, соединенная с планетарной передачей, расположенной в ступицах колес. Такая конструкция отличается рядом преимуществ: малые размеры конической или гипоидной передачи; планетарная передача размещена вне тормозов; соосное положение шестерен, передающих крутящий момент; разделение передаваемого момента между тремя или пятью сателлитами; высокий КПД и др.

С коробкой на мосту

А теперь о двухскоростных передачах в ведущих мостах. Их применение позволяет удвоить число передач трансмиссии без установки сложных многоступенчатых коробок передач, причем низшие передаточные числа могут быть получены путем включения второй ступени передачи, благодаря чему карданный вал и первая ступень не воспринимают увеличенного крутящего момента.

Двухскоростные передачи применяют на магистральных тягачах с одним ведущим мостом, созданных на базе обычных автомобилей. В этом случае двухскоростная передача позволит увеличить максимальное передаточное число трансмиссии (что необходимо в связи с увеличением полной массы грузовика) и число передач, так как разница между массами груженого и не груженого автомобиля (особенно в случае седельного тягача) весьма большая. В этом случае все остальные механизмы грузовика остаются неизменными.

Встречаются двухскоростные главные передачи, включающие цилиндрические шестерни внешнего зацепления, вращающиеся на поперечном валу, и кулачковую муфту, которая, перемещаясь по шлицам и входя в зацепление с зубчатыми венцами шестерни, жестко соединяют их с валом. При перемещении муфты влево включается большее передаточное число, а при перемещении вправо – меньшее. В главных передачах такого типа всегда работают две пары зубьев, в связи с чем потери в зацеплении такие же, как и в двухступенчатой главной передаче, однако потери на взбалтывание масла возрастают. Недостатком такой схемы является увеличение размеров и массы всего моста.

Задние ведущие мосты автомобилей «Мерседес-Бенц» типа L, LK, LP, KPS 1418, 1413 с двухступенчатой главной передачей: а – общий вид; б и в – разрез главной передачи; 1 – зубчатый венец, связанный с картером; 2 – ось сателлитов; 3 – коронная шестерня; 4 – ступица ведомой шестерни главной передачи; 5 – корпус дифференциала; 6 – солнечная шестерня; 7– зубчатый венец корпуса дифференциала; 8 – зубчатый венец ступицы солнечной шестерни

На некоторых грузовых автомобилях можно встретить ступенчатые планетарные главные передачи, преимущественно двухскоростные, а в последнее время и трехскоростные. Планетарные ряды способствуют повышению компактности узла, но при этом повышают его стоимость.

Многообразие типов задних мостов и главных передач помогают покупателю автомобиля лучше подобрать грузовик в соответствии с теми условиями, в которых машине предстоит работать. С другой стороны, жесткая конкуренция между автопроизводителями и борьба за каждого покупателя на рынке способствуют тому, что многообразие конструкций все больше возрастает.

В. Мамедов
«Основные Средства» №10/2002

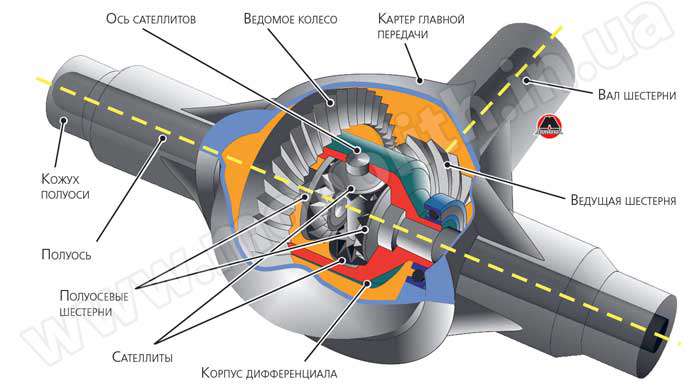

Главная передача

У заднеприводных автомобилей главная передача конструктивно объединена с ведущим мостом. Конструкция главной передачи заднеприводного автомобиля представлена на рис. 4.23.

Рис 4 23 Главная передача:
1 — картер редуктора заднего моста; 2 — фланец для соединения с карданным валом; 3 — ведущая вал шестерня; 4 — ведомая шестерня; 5 — сателлиты; 6 — коробка дифференциала; 7 — ось сателлитов;
8 — шестерни полуосей

Главная передача выполнена в виде конической пары: зубчатых шестерни и колеса. При этом у шестерни меньший размер и меньшее число зубьев. Она является ведущей, а зубчатое колесо — ведомым. Коническая передача позволила передать крутящий момент от двигателя к задним колесам под прямым углом, а сочетание
размеров и числа зубьев шестерен — снизить обороты, увеличив крутящий момент.
На автомобилях с передним приводом корпус главной передачи конструктивно объединен с корпусом коробки передач. В этом случае передача крутящего момента к колесам происходит через специальные валы. Автомобили с любой схемой привода оборудуют дифференциалом главной передачи, схема работы которого показана на рис. 4.24.

Необходимость использования дифференциала обусловлена тем, что при прохождении поворотов колесо, находящееся с наружной стороны поворота, проходитбольшее расстояние, чем колесо, движущееся с его внутренней стороны.
Дифференциал дает возможность ведущим колесам вращаться с разной угловой скоростью. Корпус дифференциала жестко связан с ведомым коническим колесом (большего размера). В корпусе дифференциала установлены две шестерни, которые с помощью полуосей (заднеприводная компоновка) или специальных валов (переднеприводная компоновка) связаны с ведущими колесами автомобиля. Между этими шестернями в постоянном зацеплении с ними расположены две или четыре шестерни-сателлита, оси которых жестко связаны с корпусом дифференциала.
При движении автомобиля по прямой корпус дифференциала вращается как единое целое с коническим колесом (ведомым, большего размера), шестерни-сателлиты не вращаются, ведущие колеса вращаются с одинаковой угловой скоростью. При движении автомобиля в повороте шестерни-сателлиты начинают вращаться вокруг своих осей, из-за чего левая и правая шестерни, связанные с ведущими колесами, могут вращаться с разными скоростями. Помимо положительного эффекта, в применении дифференциала в главной передаче есть и отрицательный. При попадании автомобиля левыми колесами на участок дороги с одним коэффициентом сцепления, а правыми — с другим, сильно отличающимся, дифференциал может сослужить недобрую службу. Вы, наверное, обращали внимание, как зимой автомобиль, попавший одним ведущим колесом на лед, никак не может сдвинуться с места, хотя второе ведущее колесо находится на чистом асфальте. И все это из-за дифференциала. Он автоматически перераспределяет весь крутящий момент к тому колесу, под которым меньше сопротивление. Автомобили, предназначенные для работы в таких тяжелых условиях, оборудуют специальными системами, позволяющими блокировать работу дифференциала. В этом случае на оба ведущих колеса подается одинаковый по величине крутящий момент.

Главная передача — механизм, часть трансмиссии автомобиля, передающий крутящий момент от коробки передач к ведущим колесам автомобиля.

Главной передачей называется шестеренный механизм, повышающий передаточное число трансмиссии автомобиля. Она служит для постоянного увеличения крутящего момента двигателя, подводимого к ведущим колесам, и уменьшения угловой скорости их вращения до необходимых значений.

Главная передача может быть выполненной в виде отдельного агрегата — ведущего моста (заднеприводные автомобили классической компоновки), либо объединенной с двигателем, сцеплением и коробкой передач в единый силовой блок (заднемоторные и переднеприводные автомобили).

По количеству пар зацепления главные передачи подразделяются на одинарные и двойные. Одинарные главные передачи устанавливаются на легковые автомобили и грузовики, содержат одну пару конических шестерен постоянного зацепления. Двойные главные передачи устанавливают на грузовики, автобусы и тяжелые транспортные машины специального назначения. В двойной главной передачи в постоянно зацеплении находятся две пары шестерен — конических и цилиндрических. Двойная передача способна передать больший крутящий момент, чем одинарная.
На трехосных грузовых автомобилях и многоосной транспортной технике применяются проходные главные передачи, в которых крутящий момент передается не только на среднюю ведущую ось, но и на последующую, также ведущую. В абсолютном большинстве легковых автомобилей и двухосных грузовых автомобилей, автобусов, в другой транспортной технике с одной ведущей осью применяются непроходные главные передачи.

Одинарные главные передачи по типу зацепления подразделяются на:

Червячные , в которых крутящий момент передается червяком на червячное колесо. Червячные передачи, в свою очередь, подразделяются на передачи с нижним и верхним расположением червяка. Червячные главные передачи иногда применяются в многоосных транспортных средствах с проходной главной передачей (или с несколькими проходными главными передачами) и в автомобильных вспомогательных лебедках.

В червячных передачах ведомое шестеренчатое колесо имеет однотипное устройство (всегда большого диаметра, который зависит от заложенного в конструкцию редуктора передаточного отношения, всегда выполняется с косыми зубьями). А червяк может иметь различную конструкцию.

По форме червяки разделяются на цилиндрические и глобоидные. По направлении линии витка — на левые и правые. По числу канавок резьбы — на однозаходные и многозаходные. По форме резьбовой канавки — на червяки с архимедовым профилем, с конволютным профилем и эвольвентным профилем.

Цилиндрические главные передачи, в которых крутящий момент передается парой цилиндрических шестерен — косозубых, прямозубых или шевронных. Цилиндрические главные передачи устанавливаются в переднеприводные автомобили с поперечно расположенным двигателем.

Гипоидные (или спироидные) главные передачи, в которых крутящий момент передается парой шестерен с косыми или криволинейными зубьями. Пара шестерен гипоидной передачи либо соосна (встречается реже), либо оси шестерен смещены относительно друг друга — с нижним или верхним смещением. За счет сложной формы зубьев площадь зацепления увеличена, и шестеренчатая пара способна передавать больший крутящий момент, чем шестерни главной передачи других типов. Гипоидные передачи устанавливаются в легковые и грузовые автомобили классической (заднеприводной с передним расположением двигателя) и заднемоторной компоновок.

Двойные главные передачи по типу зацепления подразделяются на:

1. Центральные одно и двухступенчатые . В двухступенчатых главных передачах предусмотрено переключение пар шестерен для изменения крутящего момента, передаваемого на ведущие колеса. Такие главные передачи используются на гусеничной и тяжелой транспортной технике специального назначения.

2. Разнесенные главные передачи с колесными или бортовыми редукторами . Такие главные передачи устанавливают на легковые машины (джипы) и грузовые автомобили для увеличения дорожного просвета, на колесные транспортеры военного назначения.

Помимо этого двойные главные передачи подразделяются по типу зацепления пар шестерен на:

1. Коническо-цилиндрические.

2. Цилиндрическо-конические.

3. Коническо-планетарные .

В автомобилях зубчатые главные передачи выполнены в виде единого агрегата с дифференциалом — механизмом разделения крутящего момента между двумя колесами ведущей оси.

Принцип работы гипоидной главной передачи

Крутящий момент передается от двигателя через сцепление, коробку передач и карданный вал на ось ведущей шестерни гипоидной главной передачи. Ось ведущей шестерни установлена соосно ведущему валу двигателя и ведомому валу КП. При вращении ведущая шестерня, имеющая меньший диаметр, чем ведомая шестерня, передает крутящий момент зубьям ведомой шестерни, приводя ее во вращение. Поскольку контакт поверхности зубьев увеличен за счет их особой формы — косой или криволинейной — передаваемый крутящий момент может достигать очень высоких значений.

Однако сложная форма зубьев приводит к тому, что на их поверхность воздействуют не только ударные нагрузки, но и силы трения (из-за проскальзывания зубьев относительно друг друга). Поэтому в гипоидных главных передачах используют специальное масло, обладающее высокими смазочными свойствами и обеспечивающее длительный срок службы шестеренчатой пары.

Одинарная главная передачи .

Одинарная главная передача состоит из пары находящихся в постонном зацеплении конических зубчатых колес, применяется преимущественно на легковых автомобилях и грузовых автомобилях малой и средней грузоподъем­ности. Шестерня в ней соединена с карданной передачей, а колесо — с коробкой дифференциала и через дифференциал с полуосями. Одинарная главная передача может быть с обычными коничес­кими и гипоидными зубчатыми колесами.

Червячные главные передачи отличаются небольшими размерами при больших передаточных числах и отсутствием шума при работе. Однако из-за меньшего кпд по сравнению с коническими или гипоидными передачами, необходимости применения дорогостоящих материалов и высокой стоимости производства червячные редукторы получили ограниченное распространение. А вот гипоидные передачи, отличающиеся от конических плавностью зацепления, напротив, стали более востребованы в автомобилестроении. Кстати, произошло это еще и потому, что на рынке значительно расширился ассортимент смазочных материалов, обеспечивающих повышенную прочность масляной пленки (это требуется для нейтрализации значительного скольжения в контакте зубьев).

Преимуществом гипоидной передачи является то, что ось ее шестерни располо­жена ниже оси ведомого колеса (оси заднего моста). Вследствие этого центр тяжести автомобиля ниже и лучше его устойчивость. Гипоидная передача имеет большие надежность, плавность и бес­шумность, чем передача с обычными копи чески ми зубчатыми колесами со спиральными зубьями.

Одинарные передачи с коническими зубчатыми колесами со спиральными зубьями применяют на автомобилях семейств ЗАЗ и УАЗ, а гипоидные оди­нарные передачи — на автомобилях ГАЗ-3307, ГАЗ-3102 «Волга», семейства ВАЗ.

Рис. 15.3. Главные передачи:

а — коническая; б -гипоидная; в -двойная; 1 и 2 — соответственно шестерня и колесо конические; 3 и 4 -соответственно шестерня и колесо ци­линдрические
