МАЗ — КПП: устройство, характеристики, принцип работы. Модели коробок переключения передач (КПП) устанавливаемых на автомобили МАЗ Подготовка к монтажу

На автомобилях МАЗ-64227, МАЗ-54322 устанавливается восьмиступенчатая двухдиапазонная коробка передач ЯМЗ-238А с синхронизаторами на всех передачах, кроме заднего хода

Коробка передач состоит из основной двухступенчатой коробки и двухступенчатой дополнительной коробки (понижающей передачи).

Устройство коробки передач показано на рис. 1. Монтаж всех деталей коробки передач производится в картерах основной и дополнительной коробок, которые соединяются между собой, а затем в сборе присоединяются к картеру сцепления: образуется единый силовой агрегат в составе двигателя, сцепления и коробки передач.

Первичный вал 1 основной коробки установлен на двух шариковых подшипниках; на переднем шлицевом конце установлены ведомые диски сцепления, а задний конец выполнен в виде зубчатого венца шестерни постоянного зацепления основной коробки.

Вторичный вал 5 основной коробки спереди опирается на цилиндрический роликоподшипник, установленный в расточке зубчатого венца ведущего вала, а сзади на шарикоподшипник, установленный в передней стенке картера дополнительной коробки.

Задний конец вторичного вала выполнен в виде зубчатого венца, являющегося шестерней постоянного зацепления дополнительной коробки.

Шестерни второй и четвертой передач вторичного вала основной коробки установлены на подшипниках скольжения, выполненных в виде стальных втулок, имеющих специальное покрытие и пропитку, а шестерни первой передачи и заднего хода — на роликовых подшипниках.

Промежуточный вал 26 основной коробки спереди опирается на роликоподшипник, смонтированный в передней стенке картера основной коробки, а сзади — на двухрядный сферический подшипник, размещенный в стакане, установленном в задней стенке картера основной коробки.

В приливах картера основной коробки установлена дополнительная ось для промежуточной шестерни заднего хода.

Включение заднего хода осуществляется перемещением каретки 24 заднего хода вперед до соединения ее с зубчатым венцом шестерни 25 заднего хода, которая находится в постоянном зацеплении с промежуточной шестерней заднего хода.

Вторичный вал 15 дополнительной коробки спереди опирается на цилиндрический роликоподшипник, размещенный в расточке зубчатого венца вторичного вала основной коробки, сзади на два подшипника: цилиндрический роликоподшипник и шариковый подшипник, установленные соответственно в задней стенке картера дополнительной коробки и крышке подшипника вторичного вала.

На шлицах средней части вторичного вала дополнительной коробки установлены синхронизаторы переключения передач, а на заднем шлицевом конце — фланец крепления карданного вала.

На средней цилиндрической части вала на роликовых цилиндрических подшипниках установлена шестерня 11 дополнительной коробки.

Промежуточный вал 19 дополнительной коробки спереди опирается на цилиндрический роликоподшипник, установленный в передней стенке картера дополнительной коробки, а сзади на двухрядный сферический подшипник, размещенный в стакане, смонтированном в задней стенке картера дополнительной коробки. На переднем шлицевом конце промежуточного вала дополнительной коробки установлена шестерня 22 понижающей передачи.

В задней части промежуточного вала сделан зубчатый венец, сопряженный с шестерней понижающей передачи вторичного вала дополнительной коробки.

Для включения передач в основной коробке применены инерционные синхронизаторы с конусными фрикционными кольцами, а в дополнительной — с фрикционными дисками.

Переключение передач в основной коробке производится с помощью механического дистанционного привода, а дополнительная коробка управляется с помощью пневмопривода.

В этой статье мы расскажем, какие функции выполняет КПП в двигателе МАЗ, сделаем несколько рекомендаций по ремонту и также будет обозначена схема переключения передач МАЗ с делителем, которую вы сможете подробно рассмотреть и изучить.

Назначение КПП

В КПП находиться такой элемент, как шестерёнка, обычно их несколько, они соединены с рычагом управления передачами и именно за счёт их происходят переключения передач. С переключением передач регулируется скорость автомобиля.

То есть, иными словами, шестерёнки и есть передачи. У них разные размеры и разная скорость вращения. В процессе работы, одна цепляет другую. Система такой работы обусловлена тем, что большая шестерёнка цепляет меньшую по размеру, вращение увеличивается, а заодно и скорость автомобиля МАЗ. В случаях, когда малая шестерёнка цепляет большую, скорость, наоборот, падает. Коробка состоит из 4 скоростей плюс задняя. Первая считается самой низкой и с прибавлением каждой передачи автомобиль начинает двигаться быстрее.

Расположена коробка в автомобиле МАЗ между коленчатым валом и карданным. Первый напрямую идёт от двигателя. Второй напрямую связан с колёсами и приводит их работу в действие. Перечень работ, которые приводят к регулировки скоростей:

  1. Мотор задаёт движение приводному и коленчатому валу.
  2. Шестерёнки КПП получают сигнал и приходят в движение.
  3. Используя рычаг переключения передач, водитель выбирают необходимую скорость.
  4. Выбранная водителем скорость передаётся на карданный вал, который приводит колёса в действие.
  5. Автомобиль продолжает своё движение на выбранной скорости.

Схема устройства

Схема устройства переключения передач КПП с делителем на МАЗе непростая, но она очень поможет вам при совершении ремонтных работ. Ступенчатая коробка переключения передач на МАЗе состоит из таких элементов, как картер, валы, ступка, синхронизаторы, шестерёнки и другие не менее важные элементы.

9 ступенчатая

Такой агрегат устанавливают, в большинстве случаев, на грузовики или автомобили, которые будут подвергаться высокой проходимости.

8 ступенчатая

Этот агрегат, как и его предшественник, пользуется популярность среди машин с высокой грузоподъёмностью.

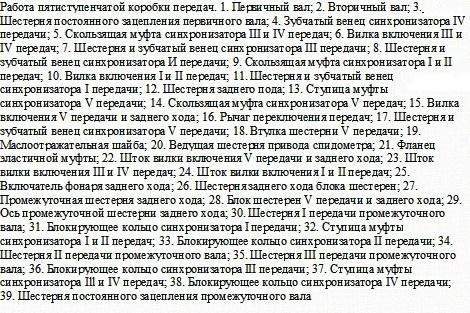

5 ступенчатая

Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:

  • подробно ознакомиться со схемой и инструкцией вашего механизма;
  • для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту;
  • после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе;
  • если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно.

Если вы не уверены в своих силах, не имеете определённых навыков и знаний, обратитесь в сервисный центр. Нет такой возможности? Что же, никогда не поздно научиться новым и полезным вещам. Задавайте вопросы в комментариях, дадим вам раскрытые и подробные ответы.

В этой статье была рассмотрена схема переключения передач для МАЗ всех видов. Надеемся, что информация вам пригодилась в ремонте. Пускай ваша коробка служит вам долгие годы!

Видео «Работа КПП»

Вы сможете увидеть принцип работы механической коробки в данном видео.

Одним из знаменитых брендов Беларуси является «МАЗ». Производимая техника от Минского автомобильного завода (МАЗ), к которой относятся тягачи, лесовозы, большегрузные автомобили известна всему миру.

Составляющие части КПП МАЗ

КПП транспортного средства (МАЗ) включает несколько шестеренок, которые соединены с рычагом управления передачами. Каждая из имеющихся шестеренок выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.

Производитель расположил коробку в автомобиле МАЗ между коленчатым и карданным валом. Коленчатый вал представляет собой комплектующую деталь, характеризующуюся сложной формой исполнения. К производству данного элемента предъявлялись высокие требования. Карданный вал является не менее надежным рабочим механизмом, функция которого заключается в передаче момента силы между валами.

Привод коробки передач

Помимо валов, ступенчатая коробка передач на МАЗе включает картер, ступку, синхронизаторы. Регулировка скоростей на машине осуществляется путем смены передач. Взаимодействуя между собой шестеренки способны как увеличивать, так и уменьшать скорость МАЗа. Эффективно срабатывает рычаг с делителем передач.

Воздухораспределитель КПП МАЗ предназначен для переключения воздушных потоков. Устройство размещено в верхней крышке картера.

Раздаточная коробка МАЗ представляет собой сложный механизм, который обеспечивает блокировку колес, влияет на изменение передач.

Учитывая это, раздаточная коробка МАЗ устанавливается на большегрузные машины, которые отлично подходят для эксплуатации по грунтовой дороге, плохо обустроенным трассам.

КПП МАЗ с демультипликатором включает приводную шестерню промежуточного вала, который оснащен демпфером. Демпфер способствует уменьшению колебаний. Подушка МАЗ способствует подавлению шумов со стороны КПП во время езды.

Варианты КПП для большегрузных авто

8-ми ступенчатая КПП МАЗ характерна для транспорта, который имеет высокую грузоподъемность.

9-ти ступенчатые версии устанавливаются не только на мощные грузовики, но и на обычные автомобили.

5-ти ступенчатые КПП присутствуют на автомобиле МАЗ-500 с дизелем ЯМЗ-236.

5 ступенчатая КПП

16-ти ступенчатые версии встречаются на самосвалах, автомобилях КамАЗ. Масса коробки при этом превышает 250 кг. КПП ЗФ16S имеет переходную плиту, которая сообщается с двигателем, коробкой передач.

Перечисленные версии отличаются большой надежностью, продолжительной рабочей способностью.

Автомобиль МАЗ с КПП ZF решают приобрести те, кто хочет насладиться полноценной ездой как в городских условиях, так и по пересеченной местности. Нередко данный тип КПП встречается на снегоуборочной технике.

Необходимость ухода за КПП

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

  • не срабатывают некоторые передачи, например, 4 и 5;
  • отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Зависит от типа коробки передач установленной на различные модели автомобилей марки МАЗ. Если у Вас автомобили МАЗ 64229, МАЗ 54323, то на них установлена КПП ЯМЗ 238А. Она представляет из себя сочетание 4 –ех ступенчатой коробки и двухступенчатого демультипликатора. То есть фактически данная коробка передач восемиступенчатая.

Схема переключения передач Маз моделей MA3 555I, MA3 53371, МАЗ 5337, МАЗ 5433, MA3 54331 иная. Ведь коробка передач ЯМЗ 236П установленная на эти машины пятиступенчатая. Кроме всего прочего на некоторые модели МАЗ ставятся импортные КПП, которые адаптированы под двигатели установленные на МАЗах. Таким примером является ZF 16S-1650, которая имеет 16 ступеней, ZF «Ecomid» 9S 1310 имеет 9 ступеней. Эти коробки отличает высочайшее качество исполнения, большую надежность, но в то же самое время качественного технического обслуживания.

Такие различные коробки передач, в зависимости от модификаций автомобилей, делаются не просто так. Это дает возможность более легкого управления, повышения экономичности и увеличения срока службы механизмов двигателя и коробки передач.

Чтобы коробка передач служила долго мало соблюдать схему переключения передач МАЗ. Необходимо еще и правильно обслуживать. Своевременно проводить все необходимые регламентные работы по поддержанию коробки передач в исправном состоянии. Масло необходимо менять в соответствии с инструкциями. Слив проводить в нагретом состоянии через оба отверстия в поддоне. Для промывания коробки передач МАЗа необходимо использовать веретенное масло. После этого запускаем двигатель и «гоняем» его 10 минут. После этого веретенку сливаем и наполняем новым согласно карте. Категорически запрещается промывать КПП керосином или соляркой, если не хотим, чтобы сломался масляный насос.

КПП МАЗ — это механизм переключения передач, который входит в устройство трансмиссии вместе с делителем.

Устройство и схема переключения

Устройство и схема переключения передач МАЗа зависит от модели коробки передач. Выделяют 5-ти ступенчатую, 8-ми ступенчатую и 9-ти ступенчатую коробку.

5 ступенчатая

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:

  • первичный, вторичный и промежуточный вал;
  • вращающийся подшипник;
  • шестерни;
  • картер, переключатель и задняя крышка;
  • крепежные элементы;
  • емкость для масляной жидкости.

Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством. Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.

8 ступенчатая

Устройство восьмиступенчататой коробки (КПП-202) включает в себя:

  • картер;
  • подвижные шестерни;
  • вал промежуточного типа;
  • шестерни постоянного зацепления;
  • ведущий вал;
  • шлицы;
  • венец зубчатого типа;
  • крышку;
  • ведомый вал;
  • блок шестерен заднего хода;
  • осевой механизм реверса.

После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.

Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.

9 ступенчатая

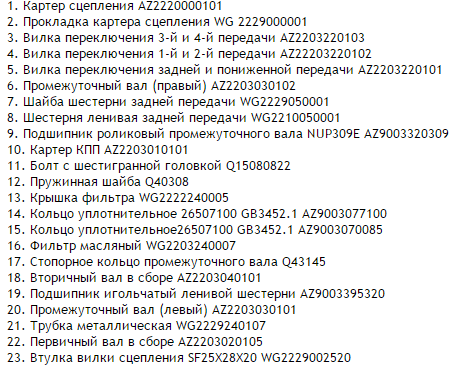

В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:

  • картер сцепного устройства;
  • прокладка;
  • вилка переключения скоростей;
  • правый вал;
  • шайба шестерни реверса;
  • ленивая шестерня заднего хода;
  • роликовый подшипник вала промежуточного типа;
  • крепежные болты и гайки;
  • пружинная шайба;
  • уплотнительное кольцо;
  • стопорное кольцо;
  • игольчатый подшипник;
  • втулка вилки механизма сцепления.

Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.

Замена масла

Для того чтобы заменить масло в КПП МАЗа, необходимо:

  1. Проехать около 5-10 км на транспорте, чтобы прогреть старое масло в коробке. При повышенной температуре оно становится жидким и его легко слить.
  2. Через 10-15 минут после остановки мотора установить транспортное средство на подъемник или смотровую яму.
  3. Снять защитную крышку картера.
  4. Открутить пробку и проверить объем масляной жидкости в МКПП.
  5. Проверить прокладку на износ, при необходимости заменить ее на новую.
  6. Заменить износившиеся фильтрующие элементы.
  7. Открыть сливное отверстие и слить масло в подготовленную емкость.
  8. Залить новую масляную жидкость.
  9. Закрутить крышку сливного отверстия.
  10. Установить на место защитный кожух сцепления.
  11. Завести двигатель, проверить уровень масла при различных скоростных режимах.

Механизм переключения передач МАЗ: надежная связь с коробкой передач

В грузовых автомобилях МАЗ коробка передач удалена от кабины, поэтому для управления КПП используется дистанционный привод, в котором важную роль играет механизм переключения передач (или кулиса). Об этом узле, его назначении, конструкции, функционировании и особенностях эксплуатации читайте в статье.

Особенности привода управления коробкой передач МАЗ

Грузовые автомобили МАЗ имеют бескапотную компоновку, что требует особого подхода к проектированию приводов управления двигателем, трансмиссией и другими агрегатами. Например, здесь неприменимы обычные конструкции КПП, в которых рычаг переключения скоростей расположен на верхней крышке и выходит в пол кабины. В МАЗах коробка расположена позади и ниже кабины, и для управления ею используется дистанционный привод.

На автомобилях МАЗ различных поколений и моделей используется два типа дистанционного привода КПП:

  • Привод на основе карданных шарниров — перемещение рычага в кабине передается к КПП через систему соединенных шарнирами тяг и промежуточного механизма, изменяющего направление движения тяг;
  • Привод на основе тяг (продольных и поперечных) и рычагов — перемещение рычага передается на КПП с помощью смещающихся в продольном и поперечном направлении тяг.

Шарнирный привод использовался на ранних моделях МАЗ (500-й серии), на более поздних моделях и по сей день применяется более простой механизм на основе тяг. Дело в том, что привод второго типа позволяет проще реализовать механизм опрокидывания кабины — для этого используется телескопическая продольная тяга, изменяющая свою длину.

Но независимо от типа привода на всех КП грузовиков МАЗ применяется механизм переключения передач (или кулиса), который устанавливается непосредственно на коробку и передает «сигналы» от рычага на механизм выбора передач в коробке.

Назначение и роль дистанционного механизма переключения передач

Механизм переключения передач КПП МАЗ выполняет одну главную функцию — точную передачу движений рычага переключения передач, установленного в кабине, на механизм выбора передач, расположенный в крышке коробки передач. Также на детали, непосредственно связанные с механизмом, возлагаются функции по регулировке хода и положения рычага скоростей в поперечном направлении (то есть, его ход вправо и влево).

Проще говоря, кулиса заменяет собой рычаг, который во многих автомобилях устанавливается непосредственно на крышке коробки и выходит в пол кабины. Рычаг механизма за счет привода повторяет все движения рычага в кабине, обеспечивая перемещение штоков механизма выбора передач и, соответственно, переключение передач.

Механизм переключения передач играет одну из ключевых ролей в управлении коробкой, поэтому очень большое внимание уделяется его надежности и долговечности, и все это достигается простой и эффективной конструкцией.

Типы, конструкция и работа механизма переключения передач

Можно выделить два типа механизмов переключения передач:

  • Старого образца для использования с шарнирным приводом — этот механизм имеет увеличенный по размерам корпус, в котором находится как рычаг переключения, так и промежуточный рычаг;
  • Нового образца для использования с приводом из тяг — данный механизм имеет более компактные размеры за счет того, что промежуточный рычаг выведен за пределы корпуса.

Наиболее просто устроен механизм нового образца. Его основу составляет литой корпус (или картер), в котором горизонтально установлен валик, на данном валике внутри корпуса жестко (на болте и шпонке, предотвращающей проворачивание) установлен рычаг переключения, головка которого обращена вниз. В верхней части картера, с одной или другой стороны рычага (в зависимости от модели кулисы), располагается фиксатор передач, который обеспечивает удерживание включенной передачи. Фиксатор представляет собой шарик, который пружиной вжимается в выточки на валике, пружина с шариком расположены в цилиндрическом корпусе и удерживаются стопором, вся эта конструкция с помощью резьбы вворачивается в резьбовое отверстие в картере.

Валик с рычагом удерживается в корпусе с помощью втулки (с узкой конеусной части) и крышкой (в широкой задней части), на конусную часть корпуса и выступающую часть валика устанавливается манжета, предотвращающая утечку масла. На конце выступающей части валика жестко устанавливается промежуточный рычаг, посредством которого осуществляется соединение механизма с приводом. Также на корпусе кулисы монтируется поперечная тяга, которая связана с продольной тягой привода, причем все соединения выполнены шаровыми опорами — с помощью этой тяги осуществляется регулировка поперечного перемещения рычага переключения передач в кабине.

Механизм старого образца в общем случае устроен аналогично, однако его картер охватывает валик и промежуточный рычаг, и здесь же находится механизм, преобразующий вращательное движение от карданного шарнира в наклоны рычага и продольное смещение валика. С этой стороны корпус закрыт крышкой на болтах.

Кулиса в сборе устанавливается (через прокладку) на крышке КПП, при этом нижняя часть рычага переключения входит в паз переводной головки на среднем штоке механизма выбора передач.

Работает механизм следующим образом. При переводе рычага переключения скоростей в кабине в то или иное положение движение от него через привод передается на механизм переключения передач. При продольном смещении рычага валик в механизме проворачивается вокруг оси и рычаг переключения перемещает шток вперед или назад. При поперечном смещении рычага в кабине валик кулисы сдвигается вправо или влево, рычаг переключения переводится в паз переводной головки правого или левого штока, и далее при продольном смещении рычага происходит и продольное смещение соответствующих штоков. При любом повороте или продольном смещении валика срабатывает фиксатор передач, его шарик упирается в выточку на валике и предотвращает «вылет» включенной передачи.

Вопросы ТО и ремонта КПП и дистанционного механизма переключения передач МАЗ

Механизм переключения передач имеет простую, а поэтому крайне надежную конструкцию, поэтому он долговечен и практически не требует обслуживания и другого вмешательства. Периодически только может возникать необходимость в регулировке степени сжатия пружины в фиксаторе — это выполняется вворачиванием или выворачиванием стопора.

Из неисправностей механизма можно отметить утечку масла (возникают вследствие износа манжеты, уплотнительного кольца в торце механизма или прокладки между ним и КПП), ослабление крепления рычагов на валике, износ головки рычага переключения, а также деформацию или разрушение деталей механизма. Любые неисправности проявляются ухудшением качества и надежности переключения передач вплоть до полной потери управления коробкой. Поломки устраняется снятием узла, заменой его деталей или установкой нового механизма в сборе.

Механизм переключения передач коробки МАЗ играет важную роль в работе грузовика, поэтому необходимо уделять внимание его состоянию и работе, и при первых же признаках неисправности производить ремонт. Только так можно обеспечить нормальную и безопасную эксплуатацию грузовика.
