Мкпп – надёжность, проверенная временем. Механизм управления (переключения) коробки передач Что такое коробка передач автомобиля

Механическая коробка передач (МКПП) представляет собой механизм из множества шестерен, входящих в зацепление в разных сочетаниях, которые образуют определенное количество ступеней или передач с разными передаточными числами. С увеличением количества передач, автомобиль лучше приспосабливается к условиям движения.

В механической КПП передачи переключаются благодаря передвижениям рычага, при этом крутящий момент должен передаваться на вторичный вал, после чего на колесный привод. Принцип работы МКПП является довольно простым, а в ее комплект входит сравнительно небольшой список деталей, а именно:

• валы и шестерни (вторичный, промежуточный, первичный);
• картер;
• вал, имеющий шестерни для осуществления заднего хода;
• синхронизатор;
• устройство для переключения передач, имеющее устройства и механизмы для блокировки;
• рычаг для переключения.

В картере МКПП устанавливаются подшипники, внутри которых вращаются валы. Такие валы оснащены набором шестерен, имеющих разное количество зубьев. Благодаря синхронизаторам осуществляется плавное и бесшумное включение передач, которые в процессе вращения шестерен, уравнивают их скорость. Суть работы механизма переключения передач состоит в замене передач, которой управляет, непосредственно, водитель, благодаря рычагу. С помощью блокировочного устройства, передача удерживается от внезапного самовыключения. Для того, чтобы избежать одновременного включения 2-ух передач, существует замковое устройство.

Плюсы и минусы механической КПП

К очевидным преимуществам МКПП можно отнести, сравнительно с остальными трансмиссиями, небольшую массу и стоимость, высокие показатели КПД, отличную динамику разгона и экономичность в расходе топлива. Конструкция КП является довольно простой и отработанной, что обеспечивает высокую надежность. В таком виде трансмиссии не требуются дорогие материалы, которые являются простыми в обслуживании. Жесткая связь колес и двигателя, благодаря механической КП, позволяет водителю эффективно управлять машиной при гололеде, бездорожью и грязи. Автомобиль с установленной МКПП можно буксировать на любой скорости, а в случае необходимости, заводить с «толкача», что является недопустимым при наличии автоматической КПП.

К небольшому списку недостатков относится утомление водителя при переключении скоростей, что особенно проявляется в городе, а также небольшой ресурс сцепления и ступенчатого изменения передаточного отношения.

Виды КПП и их описание

Механические КПП бывают 2-ух видов: 2-ух и 3-ех вальные. На машины с задним приводом в основном устанавливается 3-ех вальная КП. А вот 2-ух вальная КП широко применяется на автомобилях с задним мотором и на переднеприводных авто. Существуют также синхронизированные и несинхронизированные КП.

Трехвальная КПП

В 3-ех вальной КП имеется, соответственно, 3 вала: ведомый, промежуточный и ведущий. Вал, который является ведущим, должен быть соединенным со сцеплением. На нем находятся шпицы, предназначенные для ведомого диска сцепления. Благодаря шестерне, которая находится на валу в зацеплении, крутящий момент передается на промежуточный вал. В свою очередь промежуточный вал находится параллельно с ведущим валом.

Блок шестерен расположен на валу и находится с ним в жестком зацеплении. На одной оси с ведущим, расположен ведомый вал. Они не имеют жесткой связи и независимо вращаются. Муфты синхронизаторов находятся между шестернями ведомого вала. На современных МКПП все передачи имеют синхронизаторы, исключением является передача заднего хода.

Двухвальная КПП

Сегодня широко распространяются и 2-ух вальные КП. В которых ведомый и ведущий валы располагаются параллельно. Из шестерни первичного вала крутящий момент передается на нужную шестерню вторичного вала, которая является зафиксированной синхронизатором. Из-за этого прямая передача считается технически невозможной. Все остальные процессы являются аналогичными 3-ех вальной КПП. Главным плюсом таких КПП считается возможность компоновочного объединения трансмиссии и двигателя в силовой компактный агрегат.

Также 2-ух вальные КПП имеют чуть лучшее КПД, чему способствует небольшое количество деталей, задействованных в передаче крутящего момента. Основным недостатком считается то, что в такой КП нету прямой передачи и она пригодной является только в сравнительно легких транспортных средствах. Соответственно, их устанавливают на тяжелые мотоциклы, переднеприводные автомобили, а также машины с заднемоторной компоновкой. В таких КП может быть больше 4-ех передач для переднего хода.

Несинхронизированная МКПП

В машинах с несинхронизированной МКП водитель полностью осуществляет переключение передач. Во время включения передач, как известно, скорость шестерен является различной, а муфта сцепления при этом не может просто на одну из них перейти. Для решения такой проблемы служит «двойной выжим», который означает переключения между высшими и низшими передачами с применением педали сцепления, которая выжимается перед самым выключением передачи. Существует много спортивных мотоциклов и автомобилей с несинхронизированными КПП, на которых переключение происходит без выжима сцепления, но для этого необходимым является большой опыт езды.Такие КПП устанавливаются на гоночные агрегаты из-за хорошей живучести при больших нагрузках, которые характерные для гоночного спорта, а также благодаря тому, что опытный водитель может быстрее переключать передачи. А вот на тракторах и грузовиках с большим количеством передач, такие КП не устанавливаются, так как это технически невозможно.

Синхронизированная МКПП

В синхронизированных МКП активация передач является частично автоматизированной. Благодаря специальным устройствам, так называемым синхронизаторам, муфта не может переходить с шестерни на другую шестерню, до того времени пока их скорость не станет равной. Большинство легковых автомобилей имеют все синхронизированные передачи переднего хода. Если вспомнить старые автомобили, то синхронизированными были только высшие передачи. Почти у всех отечественных автомобилей не является синхронизированной передача заднего хода.

Эксплуатация МКПП

Во время эксплуатации МКПП нужно постоянно следить за уровнем масла, которое находится в картере, а в случае необходимости его доливать. Благодаря инструкции по эксплуатации, можно определить когда необходимо производить полную замену масла. Если периодически менять масло и грамотно обходится с рычагом переключения, то механическая трансмиссия прослужит без поломок до конца службы авто. Чтобы продлить жизнь трансмиссии, лучше осуществлять переключения передач плавными движениями, и делать небольшую паузу в нейтральном режиме, чтобы синхронизаторы успели сработать.

К главным неисправностям в МКПП можно отнести:

• из-за подтекания масла могут повреждаться уплотнительные прокладки и сальники;
• неисправный синхронизатор, изношенные шестерни и подшипники могут быть причиной шума при работе трансмиссии;
• при поломке механизмов переключения, износе шестерен и синхронизаторов могут затруднятся включения передач;
• из-за сильно изношенных синхронизаторов и шестерен, вполне возможным может быть самовыключение передач.

Если вы начинающий водитель или до сих пор водили только машину с автоматической коробкой передач, мысль о механике поначалу может привести вас в ужас. К счастью, понять, как завести автомобиль с механической коробкой передач и как переключать передачи, может каждый. Для этого нужно разобраться, что такое сцепление, научиться пользоваться рычагом переключения передач и затем практиковаться трогаться с места, останавливаться и переключать передачи на разных скоростях. Единственный способ по-настоящему научиться – это практика и еще раз практика.

Начните учиться на ровной поверхности. Если вы впервые садитесь за руль автомобиля с механической коробкой передач, не спешите. Как только вы сядете в автомобиль, пристегните ремень безопасности. Пока вы обучаетесь, лучше всего опустить окна. Это позволит вам лучше слышать двигатель и соответственно переключать передачи.

• В машине с механической коробкой передач три педали. С левой стороны находится педаль сцепления, посередине – тормоз, а справа – газ. Расположение педалей одинаково как для автомобилей с левым рулем, так и с правым.

Разберитесь с предназначением сцепления. Прежде чем жать на незнакомую педаль слева, ознакомьтесь с ее функциями.

• Сцепление разъединяет работающий двигатель и колеса и позволяет вам переключить передачу без скрежета зубцов отдельных передач.
• Перед переключением передач необходимо выжать сцепление.

Отрегулируйте положение сиденья так, чтобы вы могли свободно выжать педаль сцепления (левую, рядом с педалью тормоза) полностью в пол левой ногой.

Выжмите педаль сцепления и удерживайте ее в таком положении. Это хороший момент, чтобы почувствовать разницу между педалью сцепления и педалями газа и тормоза, а также поучиться медленно отпускать сцепление.

• Если раньше вы ездили только с коробкой-автоматом, вам может быть неудобно жать на педаль левой ногой, но со временем вы к этому привыкнете.

Переведите рычаг переключения передач в нейтральное положение. Это среднее положение, в котором рычаг может свободно двигаться из стороны в сторону. Автомобиль не работает на передаче, когда:

• рычаг переключения передач находится в нейтральном положении и/или
• педаль сцепления полностью нажата.
• Не пытайтесь переключать передачи, не выжав сцепление.

Запустите двигатель с помощью ключа зажигания при полностью выжатой педали сцепления. Убедитесь, что рычаг переключения передач находится в нейтральном положении. В целях безопасности перед запуском двигателя поставьте машину на ручной тормоз, особенно если вы еще новичок.

• Некоторые автомобили заводятся на «нейтралке» без выжатого сцепления, но это редкий случай.

Уберите ногу со сцепления (при условии, что рычаг переключения передач находится в нейтральном положении). Если вы находитесь на ровной поверхности, автомобиль останется неподвижным, если на склоне – поедет вниз. Если вы готовы перейти непосредственно к вождению, не забудьте снять машину с ручного тормоза.

Остановитесь. Чтобы остановка прошла под контролем, переключайте передачи по мере уменьшения, пока не дойдете до первой. Когда нужно будет полностью остановиться, перенесите правую ногу с газа на тормоз и нажмите. Как только вы замедлитесь до скорости около 15 км/ч, вы почувствуете вибрацию. До конца выжмите педаль сцепления и переведите рычаг переключения передач в нейтральное положение. Воспользуйтесь педалью тормоза, чтобы остановиться полностью.

• Остановиться можно на любой передаче. Для этого нужно полностью выжать сцепление и нажать на тормоз, одновременно переключившись на нейтральную передачу. Пользуйтесь этим способом только в том случае, если вам нужно быстро остановиться, так как при этом вы меньше контролируете автомобиль.

Практика и решение проблем

Возьмите несколько простых уроков у опытного водителя. Если у вас уже есть водительские права, вы вполне можете практиковаться самостоятельно на любой дороге, однако опытный инструктор или напарник поможет вам быстрее освоить переключение передач. Начните на ровной пустой площадке (например, на пустой парковке), затем выезжайте на тихие улицы. Практикуйтесь на одном и том же маршруте, пока не начнете овладевать всеми необходимыми навыками.

Поначалу избегайте останавливаться и начинать движение на крутых холмах. Когда вы только учитесь ездить с механической коробкой передач, выбирайте маршруты, не предполагающие остановок (скажем, светофоров) на вершине холма. Вам понадобится весьма хорошая реакция и координация, чтобы держать под контролем рычаг переключения, сцепление, тормоз и газ, иначе при переключении на первую передачу вы можете откатиться назад.

• Вам нужно научиться быстро (но плавно) переносить правую ногу с тормоза на газ, одновременно левой отпуская сцепление. Чтобы не откатываться назад, можете пользоваться ручным тормозом, но не забудьте снять с него автомобиль, чтобы двигаться вперед.

Научитесь парковаться, особенно на холме. В отличие от автоматической коробки, в ручной нет парковочной передачи. Если вы просто переключитесь на «нейтралку», автомобиль может откатиться вперед или назад, особенно если дорога, где он, находится под уклоном. Всегда ставьте машину на ручной тормоз, но помните, что его одного недостаточно, чтобы удержать ее на месте.

• Если вы паркуетесь на подъеме (машина «смотрит» вверх), остановите двигатель на нейтральной передаче, затем переключитесь на первую и включите ручной тормоз. Если вы паркуетесь на спуске (машина «смотрит» вниз), проделайте то же самое, но переключитесь на задний ход. Так вы не позволите автомобилю скатиться с холма.
• На особо крутых склонах или из дополнительной предосторожности, вы можете зафиксировать колеса противооткатными упорами.

Перед переключением с переднего на задний ход (и наоборот) останавливайтесь полностью. Полная остановка при смене направления движения поможет избежать серьезного повреждения и дорогостоящего ремонта коробки передач.

• Перед тем как переключиться с заднего хода на передний, настоятельно рекомендуется остановиться полностью. В большинстве автомобилей с ручной коробкой можно переключиться на первую или вторую передачу во время медленного движения назад, однако делать это не рекомендуется, чтобы избежать чрезмерной нагрузки на сцепление.
• В некоторых автомобилях есть механизм, блокирующий задний ход, чтобы вы не включили его случайно. Перед тем как использовать задний ход, вам необходимо узнать об этом механизме и о том, как его отключить.

• Если автомобиль глохнет, отпускайте сцепление как можно медленнее. Приостановитесь в момент трения (когда машина начинает двигаться) и продолжите отпускать сцепление очень медленно.
• Во время морозов не рекомендуется оставлять автомобиль надолго на ручном тормозе. Влага замерзает, и вы не сможете опустить ручной тормоз. Если автомобиль припаркован на ровной поверхности, оставьте его на первой передаче. Не забывайте поднимать ручной тормоз, когда выжимаете сцепление, иначе машина начнет движение.
• Не путайте педали тормоза и сцепления.
• С ручной коробкой передач вы легко можете сделать прокручивание колес.
• Автомобили с ручной коробкой передач относятся к стандартной комплектации.
• Научитесь распознавать звуки вашего двигателя, вы должны в конечном итоге быть в состоянии понять, когда нужно переключать передачи, не полагаясь на тахометр.
• Если вам кажется, что автомобиль заглохнет или двигатель работает не ровно, нажмите на сцепление и подождите пока работа двигателя стабилизируется.
• Не забывайте выжимать сцепление до конца прежде, чем переключить передачу.
• Если на рычаге переключателя передач нет обозначения расположения передач, посоветуйтесь с кем-то, кто хорошо в этом разбирается. Вы ведь не хотите въехать задом во что-либо или в кого-либо в то время, как вы думаете, что включили первую передачу.
• Если вы знаете, что придется парковаться на крутом склоне, возьмите с собой камень или кирпич, который необходимо осторожно поместить под колесо. Это не плохая идея, так как тормоза, как и все детали, изнашиваются и могут не удержать вашу машину на склоне.

Механическая коробка передач (МКПП ) – является устройством для передачи, преобразования и изменения направления крутящего момента от маховика двигателя. В данном переключение ступеней производится направленными механическими движениями рычага переключения передач.

В МКПП осуществляется ступенчатая передача крутящего момента на вторичный вал и, далее на привод колес. Ступенчатая передача подразумевает под собой определенный коэффициент передачи ( передаточное число ) в паре взаимодействующих шестерен ведущего и ведомого валов, в отличие, например от , у которого плавающий коэффициент передачи. Определяется передаточное число соотношением количества зубьев взаимодействующих шестерен. Самое большое передаточное число у меньшей ступени, соответствующей «первой» передаче.

По количеству ступеней механические коробки переключения передач делятся на четырех ступенчатые, пяти и шести ступенчатые. 4-х ступенчатая коробка на данный момент большая редкость, а вот пяти ступка является наиболее распространённой.

По количеству валов, МКПП подразделяются на трехвальные и двухвальные. Трехвальная коробка передач может применяться в автомобилях с передним и задним приводом, в то время как двухвальная более подходит для легковых авто с передним приводом. Для большегрузных автомобилей так же применяется коробка трехвальная.

Трехвальная МКПП

В коробках этого типа применяется три вала: ведущий, промежуточный и ведомый.

Ведущий вал выходит из корпуса коробки, для соединения своими шлицами с диском и применяется для передачи крутящего момента на вал промежуточный.

Промежуточный вал располагается параллельно ведущему и соединен с ним при помощи шестерни, которая жестко установлена на ведущем валу. На промежуточном валу так же находится блок шестерен.

Ведомый вал располагается на одной оси с ведущим, но при этом вращается независимо от него. На ведомом валу располагается блок шестерен, которые не имеют жесткой сцепки с самим валом. Между шестернями располагаются муфты синхронизаторов, которые жестко сидят на валу, но могут двигаться вдоль вала. На конце муфты синхронизатора расположены зубчатые венцы, которые в процессе работы «входят» во «внутрь» шестерни ведомого вала, таким образом, получается жесткое соединение вала и ведомой шестерни заданной передачи. В нейтральном же положении все шестерни ведущего, промежуточного и ведомого вала вращаются в холостом ходу, ведомый вал стоит на месте, поскольку венец синхронизатора не соединен с внутренним венцом шестерни. Работа синхронизатора будет описана ниже.

Вилки переключения находятся в корпусе механической коробки передач , шарнирно связаны с рычагом переключения передач и предназначены для перемещения муфт синхронизаторов вдоль ведущего и ведомого вала.

Корпус МКПП выполнен из легкого металла, предназначен для крепления внутри всего механизма переключения и заливки смазывающего вещества, обычно это трансмиссионное масло. В старых советских версиях коробок передач применялся нигрол.

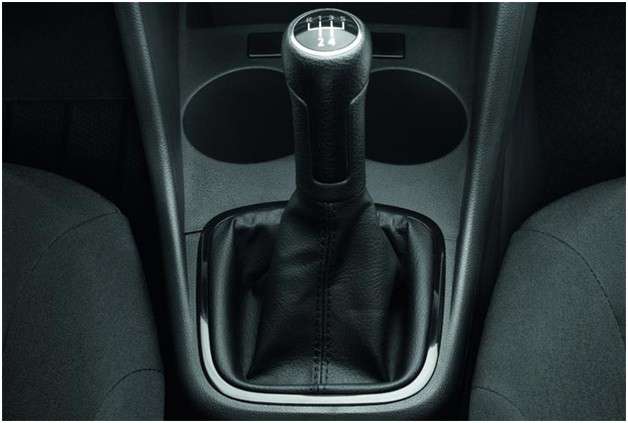

Рычаг переключения передачи может находиться непосредственно в коробке передач, или смонтированным на кузове автомобиля. В этом случае применяется дистанционное управление с помощью тросов или рычагов на шарнирах. Механизм дистанционного переключения передач в народе именуется «кулиса».

Рассмотрим принцип работы трехвальной МКПП. Крутящий момент от диска сцепления передается на первичный вал, который, как говорилось выше, передает вращение на промежуточный вал, шестерни промежуточного вращают шестерни ведомого, но сам ведомый вал не вращается. Водитель поворачивает рычаг включения передачи, например первой скорости, передвигая его влево. В этот момент выбирается нужная для включения вилка, далее происходит продольное движение рычага. Под его действием вилка начинает двигаться вдоль ведомого вала, приводя в действие синхронизатор. Синхронизатор совмещает угловую скорость вала и шестерни, после этого в действие приводится зубчатый венец, который входит в шестерню, жестко связывая ведомый вал и шестерню. Именно этот щелчок вхождения венца и фиксации ощущает на рычаге водитель. После этой процедуры крутящий момент передается на хвостовик коробки передач, далее через на задний мост автомобиля (для заднеприводных моделей).

Варьировать передаточное число можно применяя меньшее количество зубьев на ведущей шестерни и большее на ведомой, со ступенчатым изменением количества зубьев в сторону уменьшения, для ведомой. Но наступит тот момент, когда число оборотов автомобиля приблизится к числу оборотов ведомого вала, тогда передача крутящего момента посредством шестерен теряет смысл. Именно поэтому в трехвальных коробках применяется прямая передача, то есть ведущий вал напрямую, через синхронизатор коробки передач соединен с ведомым валом, коэффициент передачи равен единице. У двухвальных МКПП прямая передача отсутствует .

Для передачи «задний ход» вводится дополнительная шестерня, которая располагается на отдельном валу и включается между промежуточным валом и ведомым, тем самым обеспечивая реверсное вращение ведомого вала. В МКПП применяются косозубые шестерни , благодаря чему происходит «мягкое» включение передач.

Двухвальная МКПП

В двухвальной коробке есть только два вала – ведущий и ведомый.

Предназначение всех элементов такое же, как и у трехвальной. Различие состоит в параллельном расположении валов, и передача создается одной парой шестерен (у трехвальной работают две пары). У двухвальной механической коробки передач нет прямой передачи. Шестерня главной передачи жестко крепится на ведомом валу, между остальными шестернями находятся синхронизаторы.

Как правило, у двухвальных коробок передач совмещены в одном корпусе непосредственно узел переключения передач, валы, блоки шестерен, синхронизаторы и . Для уменьшения продольного размера в двухвальных коробках могут применяться несколько ведомых валов. В этом случае все вторичные валы (попеременно) своей шестерней главной передачи, вращают ведомую шестерню, которая в свою очередь приводит в действие дифференциал.

Для передачи «задний ход» , так же как и в трехвальной коробке применяется дополнительный вал с промежуточной шестерней. Принцип действия тот же.

Для удерживания включенной передачи в МКПП (для всех видов) применяются фиксаторы , а для исключения включения сразу двух передач устройство блокировки .

Существенно отличается и механизм включения передачи в двухвальной коробке. Если в трехвальной переключение происходит выбором вилки рычагом переключения, то в двухвальной применяется шток переключения и рычаги выбора передачи. Сам процесс выглядит следующим образом – при повороте рычага переключения передачи в салоне авто, в действие приводится рычаг выбора передачи, далее следует продольное движение и привод в действие штока, который и толкает нужную вилку для блокировки шестерни на ведомом валу при помощи зубчатого венца муфты синхронизатора.

Схема устройства синхронизатора: 1 — ступица; 2 — муфта; 3 — блокировочные кольца; 4 — сухари; 5 — проволочные кольца.

Как говорилось выше, синхронизатор КПП предназначен для бесшумного включения передачи путем выравнивания угловой скорости вала и шестерни. В устройство синхронизатора входит:

• муфта
• два блокировочных кольца
• сухари
• проволочные кольца

Ступица жестко крепится на ведомом валу. На ступице имеются пазы для сухарей и наружные зубья. На зубьях ступицы крепится муфта при помощи сухарей, которые находятся в канавках. Сухари прижимаются кольцами или подпружиненными шариками. Блокировочные кольца находятся по краям муфты и имеют снаружи зубья. На конической поверхности блокировочных колец наносятся продольные канавки или резьба для увеличения силы трения.

Работает синхронизатор так : включая передачу вилка, перемещает муфту в направлении нужной шестерни. Вместе с муфтой в сторону шестерни движется и блокировочное кольцо, благодаря усилию сухарей. Из-за разности угловых скоростей шестерни и вала на конической поверхности возникает сила трения, которая поворачивает блокировочное кольцо до упора. Зубья муфты и блокировочного кольца станут друг против друга, значит дальнейшее движение муфты, прекратится. После наступает момент выравнивания скоростей, а затем муфта свободно проходит через блокировочное кольцо и входит в соединение с внутренними зубцами включаемой шестерни, блокируя ее вместе с ведомым валом. Все — передача включена! Синхронизатор может включить поочередно две шестерни ведомого вала.

Коробка передач, или по-другому трансмиссия, передает силу вращения — так называемый вращательный момент — от двигателя автомобиля на колеса. При этом в зависимости от условий движения автомобиля она может передавать вращательный момент полностью либо частично.

Машина, идущая в гору, должна пользоваться более низкой передачей по сравнению с машиной, мчащейся по ровному скоростному шоссе. При более низкой передаче на колеса передается больший крутящий момент. А это требуется тогда, когда машина двигается медленно, потому что ей тяжело. Более высокие передачи подходят для более быстрого движения автомобиля.

Бывают коробки передач с ручным управлением, но бывают и автоматические. Чтобы сменить передачу в ручной трансмиссии, водитель вначале нажимает педаль сцепления (рисунок слева). При этом двигатель отсоединяется от коробки передач. Потом водитель переводит рычаг управления на другую передачу и отпускает педаль сцепления. Двигатель снова соединяется с коробкой передач и может вновь передавать свою энергию колесам. В автоматической коробке передач положение педали газа (акселератора) соотносится со скоростью движения автомобиля, и автоматически меняется передача, если это необходимо.

Ручное управление передачей

Приводимые рядом диаграммы показывают, как с помощью рычага управления можно перейти с одной передачи на другую. В зависимости от установленной передачи разные доли крутящего момента, проходя через коробку передач (красные линии со стрелками), попадают на колеса.Нейтральная передача. Энергия двигателя не передается колесам.

Нейтральная передача. Энергия двигателя не передается колесам.

Первая передача. Самая большая шестеренка ведущего вала соединяется со своей парой на ведомом валу. Машина движется медленно, но может преодолевать тяжелые участки пути.

Вторая передача. Вторая пара шестеренок работает вместе с механизмом сцепления. При этом скорость движения автомобиля обычно от 15 до 25 миль в час.

Третья передача. Работает третья пара шестеренок вместе с механизмом сцепления. Скорость автомобиля еще больше, а крутящий момент на колесах меньше.

Четвертая передача. Входной и выходной валы соединяются напрямую (прямая передача) — скорость движения автомобиля максимальная, а крутящий момент самый низкий.

Реверс.(5-я передача на картинке) При включении передачи заднего хода его ведущая шестерня»вращает выходной (ведущий) вал в противоположную сторону.

Работа акселератора

Число оборотов двигателя в минуту зависит от того, сколько топлива поступает из карбюратора в цилиндры. Движение топлива регулируется дроссельной заслонкой карбюратора, а работой заслонки управляют с помощью педали акселератора, которая находится на полу перед водителем.

Когда водитель нажимает ногой на педаль акселератора, дроссельная заслонка открывается и в двигатель поступает больше топлива. Если водитель отпускает педаль акселератора, заслонка прикрывается и количество поступающего топлива уменьшается. При этом уменьшаются и обороты двигателя и скорость автомобиля.

Автоматическая коробка передач

Когда применяется автоматическая трансмиссия, у водителя нет под ногой педали сцепления. Вместо нее преобразователь крутящего момента в паре с планетарной передачей (рисунок справа и снизу) автоматически отключают двигатель от ведущего вала, когда по условиям движения следует перейти на другую передачу.

А после того как передача сменилась, снова подключают ведущий вал. Стоит водителю поставить рычаг управления в рабочее положение, и механизм автоматической коробки передач сам выберет нужную передачу в соответствии с условиями движения автомобиля в данный момент.

Практически любой современный автомобиль (кроме электрокаров) обязательно оснащается коробкой передач. Наиболее популярными являются следующие виды коробок передач:

1. Автоматическая коробка передач;
2. Вариатор;
3. Роботизированная коробка передач.

Наиболее распространённой в России является механическая коробка передач. Коробками данного типа оснащены практически все отечественные автомобили и большая часть иномарок.

Назначение и устройство механической коробки передач

Механическая коробка переключения передач нужна в автомобиле для изменения передаточного отношения от мотора к колёсам. Переключение скоростей происходит за счёт мускульной силы водителя, его механических усилий по отношению к МКПП. Именно поэтому такая КПП и называется ручная коробка передач. Водитель сам контролирует, когда следует переключать селектор МКПП на более высокую или низкую передачу. Современные МКПП бывают 5, 6 и даже 7-ми ступенчатыми. Наиболее часто в современных автомобилях используется 6-ти ступенчатая коробка передач.

Кроме этого, каждая МКПП коробка имеет заднюю и нейтральную передачу. Задняя позволяет машине двигаться назад, нейтральная передача – это когда отсутствует вращение от мотора к приводу ведущих колёс.

Принцип работы механической коробки передач

Устройство механической коробки передач включает в себя:

1. Саму коробку, которая представляет собой многоступенчатый редуктор;
2. Сцепление;
3. Различные валы и шестерни.

Если объяснять принцип работы МКПП для чайников, то можно сформировать его так:

1. Шестерни меняют частоту оборотов между валами. Путём замены размеров шестерен, происходит переключение на повышенную или пониженную передачу;
2. Без сцепления переключение передач на ходу невозможно. Его работа состоит в разъединении мотора и трансмиссии. Данная процедура помогает переключать передачи, не разбивая шестерни и вал.

Каждая МКПП (если это не инновационная модель) устроена по схожей конструкции. На валах (на их осях) располагаются зубчатые шестерни. МКПП бывают с двумя или тремя валами, а корпус называется картером.

Устройство трёхвальной системы

Трёхвальная система оборудована тремя валами:

1. Ведущим валом;
2. Промежуточным валом;
3. Ведомым валом.

Принцип работы механики заключается в том, что на ведущем валу имеются шлицы, а сам вал соединяется со сцеплением. На шлицах перемещается диск сцепления, а сама ось передаёт свою энергию промежуточному валу, который соединяется с шестерней ведущего.

Ведомый вал механической коробки передач с помощью подшипника внутри первого вала соединяется с ведущим и располагается таким образом, что оси ведомого и ведущего соотносятся между собой. В свою очередь такое строение позволяет им вращаться независимо друг от друга. Шестеренки ведомой оси жестко не зафиксированы по отношению к ведомому валу, а сами шестерни имеют специальные разграничители – синхронизатор-муфту. Такие разграничители, в отличие от блоков шестеренок, крепко прикреплены к ведомому валу. Однако это не мешает им перемещаться по шпицам вдоль оси.

Торцы муфты-синхронизатора имеют форму зубчатых венцов, что позволяет им соприкасаться с венцами на торцах шестеренок ведомого вала. В настоящее время устройство передач оснащается такими синхронизаторами на всех передних передачах.

Разграничители-муфты при нейтральном режиме, который характеризуется плавным вращением шестерен, разымаются. В момент переключения рычага на одну из возможных ступеней при полном выжимании сцепления, вилка в коробке передач направляет муфту-синхронизатор на соприкосновение со своей парой на торце шестеренки. Такое зацепление дает жесткую фиксацию шестерни с валом и, как следствие, передачу усилия и вращения.

При заднеприводном типе авто передача крутящего момента и оборотов на ведущие колеса происходит через карданный вал, а при переднеприводном – с помощью ШРУСов и редуктора. В случае, если отсутствует шестерня, и муфта цепляет напрямую ведомый и ведущий валы, коробка переключения передач дает максимально возможный коэффициент полезного действия. Для задней передачи устройство коробки оснащается шестерней, позволяющей менять направление вращения в обратном порядке.

В последнее время производители механических коробок передач отдают предпочтение шестеренкам с косым зубом. В отличие от прямозубых, такие шестерни производят минимум шума при работе и отличаются большей износостойкостью. Срок годности таких шестерен обусловлен материалом, из которого они изготавливаются: сталь высоколегированная, закаленная током высокой частоты и нормализированная для снятия напряжения.

Устройство двухвальной коробки

Работа МКПП, оснащённой двухвальной коробкой, проходит по тому же принципу, что и трёхвальной. Единственным отличием является схема расположения шестерёнок. Вместо одной на ведущей оси, тут расположен целый блок из шестерен. Промежуточный вал отсутствует, зато два оставшихся вала идут параллельно друг к другу.

В целом, двухвальная система отличается большим коэффициентом полезного действия, но передаточное число на таких системах довольно низкое. Именно по этой причине двухвальные КПП устанавливаются лишь на легковые автомобили. Для грузовиков величина передаточного числа должна быть выше.

Для чего служит синхронизатор в МКПП

Большинство легковых автомобилей, как отечественных, так и иномарок, имеют МКПП, в которых есть синхронизатор. Данный элемент помогает выравнивать скорость шестерен, что приводит к снижению уровня шума и более лёгкому переключению передач, чего невозможно добиться, если в коробке не стоит синхронизатор.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе.

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
2. Переключение передач происходит очень чётко;
3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.

1. Невозможно установить данную систему на автомобили с передним приводом;
2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

1. На полу, в промежутке между передними креслами;
2. Непосредственно на рулевой колонке;
3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Минусы данной конструкции заключаются в следующем:

1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
2. После длительной эксплуатации часто появляются люфты;
3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

• Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
• Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
• МКПП не требует такого охлаждения, как АКПП;
• Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
• Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
• Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
• МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
• Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

• Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
• Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
• Сцепление часто выходит из строя и нуждается в замене;
• При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Постепенно мировая автомобильная промышленность сокращает количество автомобилей с МКПП, особенно для рынков стран с высоким уровнем жизни.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Что такое мкпп в автомобиле

6680 › Блог › Как работает механическая коробка передач: подробно и наглядно.

Какой автомобильный агрегат приходит на ум сразу после двигателя? Что внушает ужас и трепет ученикам автошкол, но вызывает довольную улыбку на лицах водителей со стажем? С каким механизмом многие из нас работают по несколько часов в день, порой даже не подозревая о принципе его внутреннего устройства? Да, ответ лежит на поверхности: это механическая коробка передач. Рассказав об основных проблемах, возникающих с автоматическими коробками передач, разобравшись с мифами и слухами о бесступенчатых трансмиссиях, мы решили: хватит незаслуженно обделять вниманием самую главную, простую и, несмотря ни на что, популярную вариацию механизма, превращающего мотор из котла для сжигания топлива в сердце автомобиля.

Наглядное пособие
Специально для этого материала компания «PacPac» предоставила конструктор «FischerTechnik», схематично показывающий принцип работы механической коробки передач, и мы даже смогли его собрать. Обратим особое внимание на то, что он передает лишь самые базовые свойства, совершенно не учитывая ряд явлений, происходящих в реальной автомобильной КПП: в нем нет ни муфт, ни вилок, ни синхронизаторов, а выбор передачи реализуется посредством перемещения собственно первичного вала. Если бы это была реальная металлическая «механика», она прожила бы совсем недолго, разлетевшись уже после нескольких десятков переключений. Тем не менее, взглянув на эту маленькую бесстрашную «коробочку передачек», лихо подтыкающую их без синхронизации в неподвижный вторичный вал, можно увидеть и понять основное предназначение агрегата: давать возможность менять передаточное отношение при помощи шестерней различного размера. А это уже что-то.

Изобретая велосипед
Начиная повествование о коробке передач, стоит вкратце разобраться – а зачем вообще она нужна? Ведь всем известно, что главное в машине – двигатель, так неужели нельзя напрямую передать выполняемую им работу на колеса, не выдумывая сложных схем с кучей шестерней, третьей педалью в салоне и рычагом, который надо постоянно ворочать? К сожалению, нет.

Для ответа на этот очевидный вопрос лучше всего посмотреть на велосипед, точнее, его эволюцию. Простейший вариант представляет собой две звездочки, связанные цепной передачей. Вращая одну – ведущую – звездочку при помощи педалей, наездник приводит в движение вторую – ведомую, связанную непосредственно с колесом, таким образом вращая его. Велосипед движется вперед, все счастливы и довольны. По крайней мере, были до определенного момента – до тех пор, пока велосипед служил для перемещения по относительно ровным и горизонтальным поверхностям. Внезапно выяснив, что порой на пути встречаются подъемы, рыхлые грунты и прочие неудобства, люди задумались об усовершенствовании конструкции. Результатом стало как раз то, что можно назвать прообразом механической коробки передач – наборы звездочек спереди и сзади, позволяющие изменять передаточное отношение.

От велосипеда к автомобилю

К чему относился весь этот подробный велоликбез? Как раз к тому, зачем нужна коробка передач вообще: ведь характеристики источника энергии, будь то велосипедист или двигатель внутреннего сгорания, постоянны. Первый развивает определенную мышечную силу, ограниченную физическими возможностями, а для второго возможности выражаются количеством развиваемых оборотов. Дело в том, что в их рабочем диапазоне просто нельзя подобрать такое передаточное отношение, которое позволит и уверенно тронуться с места, и разогнаться до 150 и более километров в час. Ситуация усугубляется тем, что если у велосипедиста максимальный «крутящий момент» доступен практически «с холостых оборотов», то с ДВС ситуация иная: для его достижения обороты должны быть довольно высокими. Да и максимальная мощность, тоже немаловажная для движения, появляется в верхнем их диапазоне.

Какой из этого следует вывод? Придется прибегать к тому же приему, что и на велосипеде: изменять передаточное отношение. Между чем и чем? Сейчас разберемся.

А теперь – к самой коробке передач
Принципиально от велосипедной трансмиссии автомобильная коробка передач отличается типом привода: если в первой используется цепь, то вторая имеет в своей основе шестеренный механизм. В целом же суть у них одна: и там, и там шестерни (звезды) имеют неодинаковые размеры, обеспечивая разное передаточное отношение. Кстати, изначально, в ранних КПП они были простыми прямозубыми, а позже стали косозубыми, так как в этом случае обеспечивается более тихая их работа.

В общем виде механическая коробка передач представляет собой набор параллельных валов, на которых «нанизаны» шестерни. Их задача – передать крутящий момент с маховика двигателя на колеса. В классическом случае для этого используется либо два, либо три вала. Рассмотрим трехвальный вариант, от которого будет проще перейти к двухвальному.

Итак, в трехвальном исполнении в КПП есть первичный, вторичный и промежуточный валы. Первые два при этом расположены на одной оси, являясь будто продолжением друг друга, но независимы и вращаются отдельно, а третий физически располагается под ними. Первичный вал короткий: одним концом он через сцепление соединен с маховиком двигателя, то есть принимает с него крутящий момент, а на втором конце расположена одна-единственная шестерня, передающая этот момент дальше, на промежуточный вал. Он, как мы помним, находится ниже ведущего и представляет собой уже длинный стержень с шестернями на нем. Их количество совпадает с количеством передач, плюс одна для соединения с первичным валом.

Закреплены шестерни на промежуточном валу жестко, зачастую они вытачиваются из единой металлической заготовки. Их можно назвать ведущими (хоть и приводятся в движение они через первичный вал). Постоянно вращаясь, они передают крутящий момент на ведомые шестерни вторичного вала (их здесь, кстати, уже ровно столько же, сколько передач). Этот третий вал схож с промежуточным, но главное отличие в том, что шестерни на нем являются подвижным элементом: они не связаны с валом жестко, а нанизаны на него и вращаются на подшипниках. Их продольное перемещение при этом исключено, они расположены строго напротив шестерней промежуточного вала и вращаются вместе с ними (хотя существует и другой вариант, когда шестерни могут двигаться вдоль вала). Одним концом вторичный вал, как мы помним, обращен к первичному, а второй служит уже непосредственно для передачи крутящего момента на колеса – например, через кардан и редуктор заднего моста.

Итак, мы получили конструкцию, где первичный вал при сомкнутом сцеплении вращает промежуточный, а тот – одновременно все шестерни на вторичном валу. Однако сам вторичный вал по-прежнему неподвижен. Что нужно сделать? Включить передачу.

Включаем передачу
Включение передачи означает соединение одной из шестерней вторичного вала с ним самим, чтобы они начали вращаться вместе. Осуществляется это так: между шестернями располагаются специальные муфты, которые могут перемещаться вдоль вала, но вращаются вместе с ним. Они выполняют роль «замков», при помощи зубчатых венцов на своих соприкасающихся торцах жестко соединяющих вал с шестерней, к которой примыкает муфта. Она приводится в движение вилкой – этакой «рогаткой», которая, в свою очередь, соединена с рычагом КПП – тем самым, которым орудует водитель. Привод КПП может быть разным: рычажным (с использованием металлического вала), тросовым и даже гидравлическим (такой используют на грузовиках).

На видео: Коробка передач FischerTechnik — Первая передача

Теперь картинка более-менее сложилась: передвинув муфту к одной из шестерней вторичного вала и замкнув их, мы добиваемся вращения вала и, соответственно, передачи крутящего момента на колеса. Но тут есть еще несколько «фишек», о которых нужно упомянуть.

Синхронизаторы
Для начала представим себе переключение передачи при движении автомобиля. Муфта, отходя от шестерни, разблокирует ее и пойдет к соседней (либо же в дело вступит другая муфта, между другими шестернями). Казалось бы, никаких проблем тут нет… Однако все не так гладко: ведь муфта (и, соответственно, вторичный вал) теперь имеет одну скорость вращения, заданную предыдущей ведомой шестерней, а шестерня следующей передачи – другую. Если просто резко совместить их, произойдет удар, который, хоть и моментально уравняет скорости, ничего хорошего не принесет: во-первых, шестерни и их зубья могут банально повредиться, а во-вторых, переключать передачи таким образом – вообще не лучшая затея. Как же быть? Ответ прост: перед включением передачи скорости движения шестерни и муфты нужно синхронизировать.

Для этих целей используются детали, именуемые – внезапно – синхронизаторами. Принцип их работы прост настолько же, насколько и их название. Для синхронизации скоростей двух вращающихся узлов используется самое простое решение: сила трения. Перед тем, как войти в зацепление с шестерней, муфта подходит к ней вплотную. Контактная часть шестерни имеет коническую форму, а на муфте расположен ответный конус, на котором установлено бронзовое кольцо (или несколько колец, так как эти детали, как можно понять, подвергаются основному износу). Прижимаясь к зубчатому колесу через эту «прокладку», муфта разгоняет или тормозит его до своей скорости. Далее все идет уже как по маслу: поскольку теперь две детали неподвижны относительно друг друга, муфта легко, плавно, без рывков и толчков входит в зацепление с шестерней посредством зубчатых венцов, расположенных в зоне сопряжения, и они продолжают движение вместе.

Прямая и повышающая передачи
Переходим к следующему пункту. Представим себе, что, постепенно разгоняясь, мы достигли такой скорости движения автомобиля, при которой двигатель в состоянии обеспечить то, о чем мы говорили в самом начале, – непосредственное вращение колес без помощи дополнительных шестерней. Какое решение этой задачи будет наиболее простым? Вспоминая, что первичный и вторичный вал в трехвальной КПП располагаются на одной оси, мы приходим к простому выводу: нужно соединить их напрямую. Таким образом мы добиваемся желаемого результата: скорость вращения маховика двигателя совпадает со скоростью вращения вторичного вала, непосредственно передающего крутящий момент на колеса. Идеально! При этом передаточное отношение, очевидно, составляет 1:1, поэтому такая передача называется прямой.

На видео: Коробка передач FischerTechnik — Вторая передача

Прямая передача является весьма удобной и выгодной: во-первых, минимизируются потери энергии на вращение промежуточных зубчатых колес, а во-вторых, сами колеса гораздо меньше изнашиваются, так как на них не передается никакого усилия. Однако мы помним, что шестерни промежуточного и вторичного валов всегда находятся в зацеплении, и оно никуда не пропадает, так что они продолжают вращаться, но уже «вхолостую», не передавая крутящий момент.

А что если пойти еще дальше и сделать передаточное число меньше единицы? Нет проблем: это практикуется уже давно. На деле это означает, что ведомая шестерня будет меньше ведущей, а, следовательно, двигатель при той же скорости, что и на прямой передаче, будет работать на меньших оборотах. Преимущества? Снижаются потребление топлива, шум и износ двигателя. Однако крутящий момент в таких условиях будет далеко не самым высоким, и для передвижения нужно поддерживать большую скорость. Повышающая передача (ее еще называют овердрайв) служит в основном для поддержания этой скорости при постоянном движении, а при обгоне вам, скорее всего, придется переключиться на пониженную.

Устройство и принцип работы механической коробки передач

Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня. Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности. МКПП получила свое название от «ручного» (или механического) способа переключения передач. Трансмиссия относится к ступенчатым коробкам, в которых крутящий момент изменяется ступенями (передачами). Механическая КПП считается самой надежной, но и самой сложной в управлении, особенно для начинающего водителя.

Принцип работы механической коробки передач

Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

Виды механических КПП

По количеству ступеней механическая коробка передач в основном подразделяется на:

• 4-х ступенчатую;
• 5-и ступенчатую;
• 6-и ступенчатую.

Наиболее распространенной механикой считается трансмиссия 5МТ, т.е. пятиступенчатая коробка передач.

В зависимости от количества валов различают следующие виды КПП:

• двухвальные механические трансмиссии, устанавливаемые на легковые переднеприводные автомобили;
• трехвальные МКПП, которые применяются в основном на заднеприводных автомобилях, а также на грузовых машинах.

Устройство механической коробки передач

Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Немного о синхронизаторе МКПП

Синхронизатор служит для безударного включения передач за счет выравнивания угловых скоростей вала и шестерни. Конструктивно синхронизатор состоит из муфты, двух блокировочных колец, трех сухарей и двух проволочных колец.

В процессе включения передачи вилка передвигает муфту к нужной шестерне, куда вначале перемещается блокировочное кольцо. Возникающая сила трения за счет разности угловых скоростей элементов поворачивает блокировочное кольцо до упора. Дальнейшее движение муфты синхронизатора и зацепление происходит только после выравнивания угловых скоростей. Более подробно почитать про синхронизатор можно в нашей статье Устройство и принцип работы синхронизатора КПП.

Преимущества и недостатки МКПП

Для наглядности положительные и отрицательные стороны механической коробки передач представим в виде сравнительной таблицы.

Преимущества	Недостатки
Стоимость и масса коробки ниже в сравнении с другими типами КПП	Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД	Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции	Необходимость периодической замены сцепления
Простое и недорогое обслуживание	Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью
Возможность буксировки автомобиля

Заключение

Несомненно, эксплуатация механической коробки передач сопровождается множеством плюсов. Одна экономическая сторона использования коробки чего стоит! А вкупе с надежностью трансмиссии и более «драйверскими» ощущениями от вождения МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Устройство коробки переключения передач

Коробка переключения передач (сокр. КПП или коробка передач) предназначена для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.
Устройство механической коробки передач (кликабельно). Механическая коробка передач — КПП, в которой выбор передач и их включение осуществляется вручную, механическим способом. Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня. Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности.

Устройство механической коробки передач

Схема работы КПП: 1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер. Конструктивно МКПП состоит из следующих элементов:

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Виды механических КПП

По количеству ступеней (передач) механические коробки в основном подразделяются на:

Наиболее распространенной механикой считается 5МТ, то есть пятиступенчатая коробка переключения передач.

По количеству валов МКПП подразделяются на:

• двухвальные, устанавливаемые на легковые переднеприводные автомобили;
• трехвальные, устанавливаемые на легковые заднеприводные, а также на грузовые автомобили.

Принцип работы МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная коробка передач: устройство и принцип работы

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестеренками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

Главная передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины.

Трехвальная коробка передач: устройство и принцип работы

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкает к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Преимущества и недостатки МКПП

Преимущества	Недостатки
Стоимость и масса коробки ниже в сравнении с другими типами КПП	Меньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПД	Утомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкции	Необходимость периодической замены сцепления
Простое и недорогое обслуживание	Более низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожью	Возможность буксировки автомобиля

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.

Во-первых, это последовательность действий при запуске машины:

• выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
• при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
• при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

• отпустить педаль газа;
• левой ногой выжать педаль сцепления до упора;
• рукой передвинуть рычаг в необходимое положение;
• аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Заключение

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%. Связано это в первую очередь с комфортом во время вождения — при использовании АКПП он несомненно выше. Механическая КПП имеет самый простой принцип работы. Из-за этого она дешевле и экономичнее. МКПП является отличным решением для любителей быстрой езды или езды по бездорожью. Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Механическая коробка передач (МКПП) — устройство и принцип работы простыми словами

Механическая коробка передач (механическая КПП, или МКПП) представляет собой узел трансмиссии автомобиля. Его назначение – изменение значения передаточного отношения. В настоящее время МКПП является самым распространенным видом КПП. В первую очередь это объясняется ее относительно невысокой стоимостью, а также простотой эксплуатации. Поговорим более подробно о том, что это такое, для чего нужно, как работает и от каких неисправностей чаще всего страдает.

Принцип работы и устройство МКПП

Для того, чтобы понять, по какому принципу работает МКПП, нужно уяснить ее устройство. Абсолютно любая коробка передач состоит из трех основных валов:

• ведущего (или первичного);
• ведомого (или вторичного);
• промежуточного.

Ведущий и ведомый вал установлены в одну линию, один следует за другим. При этом второй опирается на специальный подшипник, который облегчает его вращение. Они не имеют соединения между собой и двигаются независимо. Под ними расположен третий, промежуточный.

Вдоль оси каждого вала расположено несколько шестеренок различного диаметра. Одна из них смонтирована на ведущем и носит название такое же название, поскольку передает движение на остальные элементы конструкции. А на нее движение поступает от сцепления, которое располагается перед КПП. На промежуточном вале размещено несколько шестеренок, которые также именуются промежуточными. Они передают вращение на шестерни ведомого вала. Различные шестерни обеспечивают разное передаточное число и, как следствие, разную скорость движения транспортного средства.

Вдоль ведомого вала смонтированы муфты. Они приводятся в движение с помощью привода рычага переключения передач (непосредственно контактирует с ней вилка). При передвижении муфт обеспечивается сцепление шестерен ведомого вала разного диаметра с промежуточными шестернями различного диаметра. Благодаря этому происходит изменение передаточного числа. А вместе с ним и скорости передвижения транспортного средства. Если говорить научным языком, обеспечивается переменное передаточное число.

Все элементы конструкции МКПП закрыты металлическим корпусом. Он носит название картер. Его заполняют маслом, чтобы шестерни и другие элементы конструкции, расположенные внутри, не испытывали меньшее трение при взаимодействии друг с другом.

Также КПП содержит еще один элемент – синхронизатор. Он делает переключение передач более мягким и плавным. Тем самым он предотвращает повышенную нагрузку на них и преждевременный износ.

Похожие статьи

Если необходимо наглядно понять принцип функционирования механической КПП, то для этого лучше всего подойдет кинематическая схема. Она отражает, как элементы устройства взаимодействуют между собой. Сейчас можно найти в том числе и анимированные кинематические схемы, посвященные КПП. Они еще более наглядны.

Виды механических коробок передач

В зависимости от количества валов в механизме МКПП могут быть двух видов:

• трехвальные;
• двухвальные.

Первый тип описан выше. Он имеет три вала: ведомый, ведущий и промежуточный. Вторая разновидность МКПП имеет всего 2 вала – наличие промежуточного конструкция не предусматривает. Таким образом, первичный контактирует непосредственно со вторичным.

• четырехступенчатая;
• пятиступенчатая;
• шестиступенчатая.

Как понятно из названия этих разновидностей, они отличаются общим количеством скоростей. Конечно, существуют и КПП, которые используют другое число передач. Однако в настоящее время на легковых машинах их практически не используют. Современные автомобили чаще всего имеют пяти- или шестиступенчатую КПП. 4-ступенчатые коробки устанавливали на ВАЗовскую классику, а также многие другие марки автомобилей. На сегодняшний день они также постепенно уходят из обихода.

Какой-либо иной классификации механических коробок передач не существует.

Как пользоваться механической коробкой передач

Во всех автомобилях с МКПП 3 педали: газ, тормоз и сцепление. Здесь они перечислены в порядке расположения справа налево. Такое размещение педалей не только на «леворуких», но и на «праворуких» машинах.

Сцепление – это как раз та педаль, которая после нажатия на нее разъединяет прижатые друг к другу диски сцепления. В результате этого вращение, создаваемое двигателем, перестает передаваться с карданного вала на другие элементы ходовой части транспортного средства. В автомобилях, на которые установлена МКПП, ее обязательно надо нажать перед тем, как переключать передачу.

Чтобы запустить двигатель на транспортном средстве, оснащенном механической КПП, потребуется выполнить следующие действия:

• нажать педаль сцепления;
• с помощью рычага установить нейтральную передачу в соответствии со схемой переключения;
• запустить двигатель, продолжая нажимать на педаль.

После этого педаль можно отпускать.

Для начала движения потребуется:

• при работающем двигателе полностью выжать педаль сцепления;
• переключиться на 1-ю передачу;
• плавно отпустить сцепление, одновременно с этим нажав на педаль газа.

После выполнения этих действий транспортное средство начнет движение.

Для переключения передач во время езды необходимо также выжимать сцепление. Нужно быть внимательным и следить, чтобы педаль была утоплена в пол авто до конца. Если между дисками сохраниться даже незначительный контакт, велик шанс повреждения валов МКПП.

Для того, чтобы понять, когда нужно переключать скорость, надо следить за тахометром. Если обороты мотора находятся в диапазоне от 2 500 до 3 000 в минуту, можно оставить текущую. Когда их число превысило эти значения, требуется переключение. Если его не произвести, транспортное средство начнет ощутимо вибрировать, управлять им станет существенно сложнее.

В ситуации, когда обороты снизились, то, наоборот, необходим переход на более низкую передачу.

Рекомендуется переключать передачи последовательно – от более низкой к более высокой. Тем не менее, допустимо «перепрыгнуть» через 1 – 2. Однако все-таки делать подобного не стоит – это сказывается и на общей динамике езды, и на состоянии МКПП.

Для того, чтобы снизить скорость и остановиться, потребуется выполнить следующие действия:

• выжать сцепление;
• отпустить акселератор;
• нажать на тормоз;
• переключить передачу на нейтральную.

Преимущества и недостатки механической КПП

У механической коробки есть как плюсы, так и минусы. К ее преимуществам можно отнести следующие.

• Простота. Конструкция МКПП гораздо проще конструкции автомата. В первую очередь это означает, что подобные узлы авто обходятся дешевле. А значит, оснащенные ими машины тоже стоят меньше. Но это еще не все. Чем проще узел, тем он надежнее работает, реже ломается и проще (а главное, дешевле) чинится. Все это справедливо и для МКПП.
• Продолжительный срок службы. Этот плюс обусловлен первым. Благодаря более простому устройству МКПП служит гораздо дольше АКПП.
• Экономия ГСМ. При использовании механики автомашина расходует в среднем на 10 – 15% меньше топлива, чем при использовании автомата. Это достигается благодаря высокому КПД. Механика позволяет по максимуму использовать энергию, которую производит в ходе совей работы автомобильный мотор.
• Запуск двигателя без аккумулятора. Если на авто стоит МКПП, то двигатель можно запустить даже при севшем аккумуляторе путем толкания авто. С АКПП это невозможно.
• Возможность буксировки. Транспортные средства, оборудованные АКПП, невозможно буксировать на тросе. Если они по каким-либо причинам не способны передвигаться самостоятельно, поможет исключительно эвакуатор.
• Большая вариативность вождения. Используя механику, водитель лучше контролирует машину, в результате чего он может избирать собственные стиль и технику вождения.

Есть у механики и недостатки. Вот основные.

• Сложность для новичков. Людям, которые только недавно получили права или пересели на механику с автомата, зачастую сложно разобраться в управлении. Они невовремя нажимают педаль сцепления, путаются в передачах.
• Повышенный износ двигателя при несвоевременном переключении (или не переключении) передачи. Это тоже в первую очередь касается неопытных автовладельцев, которые не до конца понимают, когда требуется переключать скорость.
• Неудобство в городе. Передвижение по городским дорогам сопряжено с постоянными кратковременными остановками из-за пробок или сигналов светофора. Во время них требуется постоянно включать и выключать передачи. Это может сильно утомить водителя.

Возможные неисправности МКПП

О неисправностях узла могут свидетельствовать следующие «симптомы»:

• шум при езде или во время переключения скоростей;
• невозможность установки какой-то одной передачи (или всех одновременно);
• необходимость прикладывать повышенное усилие при перемещении рычага;
• самопроизвольное выключение какой-либо передачи;
• утечка масла из картера.

Все перечисленные признаки могут быть вызваны одной из следующих поломок.

• Износ подшипника, на котором закреплен ведущий вал. Чаще всего приводит к шуму во время езды.
• Деформация или поломка одного из валов либо шестерней. Приводит к невозможности переключения скоростей или невозможности включить одну из них.
• Выход из строя синхронизатора. Последствия – как и в предыдущем случае.
• Ослабление крепления МКПП к кузову транспортного средства или разрушение опор. Результат подобной неисправности – сильная вибрация при езде.
• Пробитие картера. Вызывает утечку масла.
• Ослабление или износ уплотнительных колец. Также приводит к потере масла.
• Поломка вилки. Влечет невозможность включить одну или несколько передач.

В целом при наличии определенного опыта неисправности МКПП можно устранить самостоятельно, в «гаражных» условиях. Однако начинающим автомобилистам этого делать не рекомендуется – лучше доверить этот узел авто профессионалам из центра технического обслуживания.

Подведем итог

Механическая коробка передач – это узел транспортного средства, который входит в трансмиссию изменяет значение передаточного числа. Это достигается за счет того, что вращение карданного вала передается ведущим колесам путем сопряжения между собой шестерней различного диаметра. Управлять МКПП сложнее, чем автоматом, зато она предоставляет водителю больше маневренности, позволяет выбирать собственный стиль езды. Сколько ступеней у КПП, зависит от модели авто. В настоящее время наиболее распространены 5- и 6-ступенчатые варианты.

Источник Источник Источник Источник http://autoglim.ru/the-steering-of-the-car/mkpp-nad-zhnost-proverennaya-vremenem-mehanizm-upravleniya/
Источник Источник Источник http://charmlink.ru/zamena-i-snjatie/chto-takoe-mkpp-v-avtomobile.html
