Общее устройство грузового автомобиля

Общее устройство грузового автомобиля

Устройство грузового автомобиля

Независимо от особенностей конструкции грузовой автомобиль состоит из трех основных частей: двигателя, кузова, шасси.

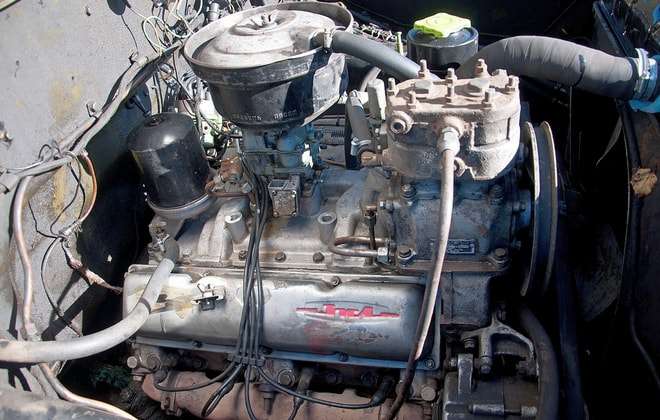

Двигатель

Двигатель — источник механической энергии, необходимый для движения автомобиля. В двигателе внутреннего сгорания тепловая энергия, получаемая при сгорании топлива в его цилиндрах, преобразуется в механическую работу.

На автомобилях применяются двигатели внутреннего сгорания с искровым зажиганием и с самовоспламенением, а также электрические.

Кузов

Кузов — часть автомобиля, предназначенная для размещения груза или для размещения водителя и пассажиров. Кузов состоит из кабины 1 и грузовой платформы 2. К нему относят также капот, облицовку и крылья.

Шасси

Шасси — опорное устройство, необходимое для передвижения автомобиля. В шасси входят все механизмы и агрегаты, предназначенные для передачи усилия от двигателя на ведущие колеса, а также для управления и передвижения автомобиля.

Шасси включает в себя:

  • трансмиссию
  • ходовую часть
  • рулевое управление
  • тормозную систему

Трансмиссия представляет собой совокупность механизмов, передающих вращающий момент от коленчатого вала двигателя к ведущим колесам, а также изменяющих вращающий момент и частоту вращения ведущих колес по величине и направлению.

Трансмиссия состоит из:

  • сцепления 3
  • коробки передач 4
  • карданной передачи 5
  • ведущего моста 6

Рис. Составные части автомобиля: 1 — кабина; 2 — грузовая платформа; 3 — сцепление; 4 — коробка передач; 5 — карданная передача; 6 — ведущий мост.

Сцепление необходимо для кратковременного разъединения двигателя и трансмиссии при переключении передач и для плавного их соединения при трогании с места.

Коробка передач (КП) предназначена для изменения вращающего момента на ведущих колесах, скорости и направления движения автомобиля путем ввода в зацепление различных пар шестерен.

Карданная передача служит для передачи вращения от вала коробки передач к ведущему мосту под некоторым углом.

Ведущий мост состоит из механизмов, с помощью которых происходит увеличение вращающего момента и вращение валов передается к ведущим колесам под прямым углом.

Ходовая часть предназначена для передвижения автомобиля. Вращательное движение ведущих колес при их сцеплении с поверхностью грунта преобразуется в поступательное движение автомобиля.

Рулевое управление необходимо для изменения направления движения автомобиля.

Тормозная система служит для замедления скорости движения и остановки автомобиля.

В этом материале мы рассмотрим устройство грузовых автомобилей трех популярных производителей спецтехники, которые занимают первые места в рейтинге продаж в России.

Устройство грузового автомобиля Volvo серии FH

Грузовики шведской компании уверенно занимают 1 место в топе массовых продаж. С них и начнем рассматривать особенности устройства грузового автомобиля.

Источник фото: volvotrucks.ru Грузовики Volvo — лидеры продаж в России

Двигатель

Грузовики оснащаются 12-литровыми (FH12) и 16-литровыми (FH16) двигателями. Есть еще модификации, оснащенные 13-литвовым турбодизелем — FH13, встречающиеся в России крайне редко. 12-литровые рядные 24-клапанные моторы отличаются тяговитостью, умеренным расходом топлива, невысокой шумностью и вибрацией. Система впрыскивания укомплектована насос-форсунками с электронной регулировкой. Также силовой агрегат оснащен моторным тормозом, представляющим комбинацию декомпрессионного и горного тормозов.

Шасси

Шасси для тягачей представлено в 4 вариантах: сверхнизкое, высокое, среднее, низкое. Для грузовиков производитель предлагает всего три варианта высоты шасси: высокое, среднее и низкое.

Источник фото: volvotrucks.ru Устройство грузовиков Volvo FH: подвеска кабины может быть выполнена на пневмобаллонах или комбинированно

Для перевозки сыпучих грузов предпочтительны низкое или сверхнизкое шасси с пневматической подвеской. Среднее шасси отлично дополняет грузовики оснащенные пневматической или передней рессорной подвеской и с низким передним мостом. Самое высокое шасси подходит для машин, предназначенных для работы в условиях бездорожья. Также такими шасси оснащают автомобили с рессорной подвеской. Таким образом, в зависимости от вида перевозок, которыми придется заниматься, предприятие может выбрать наиболее подходящий вариант конфигурации грузовика.

Кабина

Компания предлагает несколько вариантов исполнения кабины: дневная, спальная, Globetrotter и Globetrotter XL. Подвеска кабины — на пружинах и амортизаторах. Она может быть на пневмобаллонах или комбинированная. Кстати, из-за большой массы кабины и не лучших российских дорог, как правило, после 200 тыс. км необходимо производить замену изношенных капроновых втулок передних опор кабины.

Устройство грузового автомобиля MAN серии TGA

TGA расшифровывается как «высокотехнологичное семейство» (англ. — Trucknology Generation), а индекс «А» обозначает тяжелый класс коммерческих автомобилей массой более 18 т. Грузовики данной серии выпускались до 2007 года, затем им на смену пришла линейка MAN TGX.

Источник фото: truck.av.by Серия TGA расшифровывается как «высокотехнологичное семейство»

Двигатель

Автомобили этой линейки агрегатируется шестицилиндровыми рядными дизельными моторами D2066 (рабочий объем 10,5 л), D2876 (12,8 л) и V-образным десятицилиндровым D2840 (18,3 л). Наиболее часто в Россию поставляются седельные тягачи TGA с 12-литровыми моторами. Шестицилиндровые движки оснащены четырмя клапанами на цилиндр и системой рециркуляции охлажденных газов (AGR). Глушитель оснащен дополнительным фильтром PM-Kat. Все моторы оборудованы системой впрыска дизтоплива Common Rail, обеспечивающей меньший его расход, и моторными замедлителями EVB или EVBec.

Шасси

Техника линейки TGA — это седельные тягачи и шасси. Первые — предназначены для осуществления международных перевозок с полной массой восемнадцать, двадцать четыре и двадцать шесть тонн.

Тягачи «восемнадцатитонники» — двухосные с приводом на задний мост и колесной базой (КБ) 3 900, 3 500 и 3 600 мм.

Грузовые авто с максимально допустимой массой двадцать четыре и двадцать тонн производятся с тремя осями (2 задние спарены, из них ведущей является только одна). Они могут быть с 2 вариантами КБ: с расстоянием 2 800 и 2 600 мм, управляемая ось может быть одна (колесная формула 6×2/2) или две (6×2/4).

Линейку шасси дополняют еще автомобили с четырьмя осями полной массой тридцать пять и тридцать девять тонн, с 3 или 2 управляемыми осями, КБ 2980-4 105 мм. Электронно-управляемая пневмоподвеска ECAS отвечает за регулировку высоты рамы шасси, которая может подниматься на 190 мм и опускаться на 90 мм.

Источник фото: truck.man.eu Наиболее часто в Россию поставляются седельные тягачи TGA объемом 12 литров

Кабина

Варианты кабин следующие:

  • XLX, LX, XXL — предназначены для перевозок на дальние расстояния.
  • XL, L и M — модификации кабин для развозных работ. Модель L — с 1 местом для сна и свободным пространством для хранения вещей. М — без места для отдыха. XL — с низким уровнем пола, одним спальным местом.
  • XXL — для международных перевозок. Отличается завышенной крышей, высоким ветровым стеклом, увеличенным размером спального места (всего их 2). Внешние габариты кабины: 2 280 мм длина, 2 440 мм ширина. Внутренняя высота составляет 2 100 мм.

Устройство грузового автомобиля Scania R-серии

Грузовики этой линейки серийно производятся с 2004 г. Отличительной особенностью устройства грузового автомобиля Scania этой серии стало оборудование авто системой безопасности.

Источник фото: scania-minsk.by Грузовики Scania R-серии выпускаются с 2004 года

Двигатель

К 2006 г. Scania модернизировала свои силовые агрегаты и добавила к своему «фирменному» восьмицилиндровому V-образному мотору новые модели. Ассортимент двигателей Scania включает: рядный двигатель с пятью цилиндрами, рабочий объем которого составляет 9 л, шестицилиндровый рядный силовой агрегат с объемом 12 л, шестнадцатилитровый 8-цилиндровый V-образный. У всех дизелей по 4 клапана на цилиндр, на движках установлены одинаковые индивидуальные головки цилиндров с верхним расположением распределительного вала, турбонаддув с промежуточным охлаждением воздуха.

Шасси

В R-серии грузовиков Scania представлено несколько исполнений шасси с различными колесными формулами. Внедрение 4-балонной пневмоподвески позволило в значительной мере облегчить вес рамы у авто R-серии. Модификации шасси отличаются по подвескам, идут с разными КБ, со стандартным или увеличенным клиренсом, различным оборудованием для установки спецкузовов. Модели с 2 управляемыми осями идут с колесными формулами 4х2, 6х2, 6х2/4. Колесная формула автомобилей с трехосным шасси с управляемым задним поддерживающим мостом — 6х2х4.

Источник фото: truck.av.by Устройство грузовиков Scania R: С 2006 года машины агрегатируются двигателями объемом 9, 12 и 16 л

Кабина

Кабины грузовиков серии R достаточно просторны, выпускаются в нескольких модификациях. Короткая кабина подходит для близких поездок и оставляет больше места для груза. В дневном варианте — несколько удлиненная, есть дополнительное пространство за сидениями, а также откидная полка для отдыха. Также выпускают длинные кабины для дальних перевозок в 3 вариантах, они идут со спальным местом и разной высотой крыши. Кроме того, есть еще вариант для дальних расстояний (Scania Topline), впечатляющий своими размерами.

Общее устройство автомобиля

Все автомобили, в независимости от особенности своей конструкции состоят из трех основных частей:

Двигатель – это главная движущая сила автомобиля, источник механической энергии. В двигателе тепловая энергия преобразуется в механическую работу. Тепловая энергия возникает в двигателе внутреннего сгорания, за счет сгорания топлива в его цилиндрах.

Кузов – часть автомобиля, предназначенная для размещения водителя и пассажиров или размещения груза. Кузов состоит из двух частей:

К кузову автомобиля можно отнести крылья, облицовку и капот.

Шасси – в шасси входят все узлы и механизмы, передающие усилия от двигателя на ведущие колеса, а также служащие для передвижения и управления автомобиля. Шасси состоит из следующих частей:

1. механизмы управления,

2. ходовую часть (рис ходовая часть),

3. трансмиссию (силовую передачу),

Механизмы управления включают рулевое управление, связанное с передними колесами рулевым приводом, и тормозную систему.

Рулевое управление нужно для управления ходом движения автомобиля и для изменения направления движения. Рулевым управлением изменяют направление движения автомобиля путем поворота передних колес.

Тормозная система служит для замедления скорости движения и остановки автомобиля, а также удержание автомобиля в неподвижном состоянии длительное время.

Ходовая часть служит для перемещения автомобиля. Вращательное движение ведущих колес при их сцеплении с дорожным покрытием, преобразуется в поступательное движение автомобиля. Ходовая часть автомобиля состоит из рамы, передней и задней осей, соединяемых с рамой подвеской, в которую входят упругие элементы (рессоры, цилиндрические пружины или пневматические баллоны) и амортизаторы. У большинства легковых автомобилей роль рамы выполняет несущий кузов.

Трансмиссия состоит из:

2. коробки передач,

3. карданной передачи,

4. ведущего моста (главной передачи, дифференциала и полуосей-приводных валов).

Трансмиссия представляет собой совокупность механизмов, передающих крутящий момент от коленчатого вала двигателя к ведущим колесам автомобиля, а также изменяющих вращающий момент и частоту вращения ведущих колес по величине и направлению.

Сцепление служит для кратковременного отъединения коробки передач от двигателя, плавного их соединения при трогании автомобиля с места и переключения передач.

Коробка передач предназначена для изменения вращающего момента на ведущих колесах, скорости и направления движения автомобиля путем ввода в зацепление различных пар шестерен. Коробка передач позволяет разобщать на длительное время двигатель от ведущих колес и обеспечивать движение автомобиля задним ходом.

Карданная передача передает крутящий момент от коробки передач к главной передаче под изменяющимися углами.

Ведущий мост состоит из механизмов, с помощью которых происходит увеличение вращающего момента и вращение валов передается к ведущим колесам под прямым углом.

Данный текст является ознакомительным фрагментом.

Читать книгу целиком

Похожие главы из других книг:

Охрана автомобиля

Охрана автомобиля Охрана свежеприобретенного автомобиля – момент, который нужно рассматривать отдельно, несмотря на то, что он непосредственно связан с покупкой. Однако многие водители-новички, решив вопрос с приобретением автомобиля, спотыкаются именно на

ОБЩЕЕ УСТРОЙСТВО

ОБЩЕЕ УСТРОЙСТВО Атомная подводная лодка проекта 949А (шифр «Антей») создана на базе проекта 949 путем врезки дополнительного отсека (пятого) с целью размещения новой аппаратуры, для удобства компоновки. Внешний вид её весьма примечательный- оставив прочный корпус

ОБЩЕЕ ОПИСАНИЕ ПРОЕКТА 670

ОБЩЕЕ ОПИСАНИЕ ПРОЕКТА 670 Атомная ракетная подводная лодка проекта 670 имела веретенообразную форму легкого корпуса с эллиптическим сечением в носовой части (с приполнением), где размещались стационарные ракетные контейнеры. Расположение акустических антенн МГК-100

13.1. Общее введение и содержание

13.1. Общее введение и содержание Марк РидМарк Рид получил ученую степень по физике в Сиракузском университете (1983), после чего поступил на работу в фирму Texas Instruments, где возглавил научные исследования в области нанотехнологий. Областью его научных интересов стал

О токсичности автомобиля

О токсичности автомобиля Содержание в отработавших газах окиси углерода (СО) и углеводородов (СН) при работе двигателя проверяют в режиме холостого хода.Предельно допустимая концентрация СО и СН в отработавших газах в автомобилях с карбюраторными двигателями не должна

Подберите для своего автомобиля надежное противоугонное устройство

Подберите для своего автомобиля надежное противоугонное устройство На российском рынке появилось множество разных противоугонных моделей производства США, Италии, Германии, Англии и др. Каждая из них, судя по рекламным текстам, «самая лучшая в мире». Но как быть

B.1 Общее руководство по адаптации

B.1 Общее руководство по адаптации Данный раздел представляет руководство по адаптации настоящего стандарта и не является исчерпывающим. Данный раздел может быть использован для выполнения первого уровня адаптации настоящего стандарта к конкретной области

8.2.4.3.1 Общее положение

8.2.4.3.1 Общее положение Оформление (компоновка) информации в системах справочной и диалоговой (оперативной) документации во многом может определяться возможностями инструментальных средств, используемых при их

Железо общее

Железо общее Железо – один из самых распространенных элементов в природе. Его содержание в земной коре составляет около 4,7 % по массе, поэтому железо, с точки зрения его распространенности в природе, принято называть макроэлементом.В природной воде железо содержится в

Общее устройство автомобиля

Общее устройство автомобиля Все автомобили, в независимости от особенности своей конструкции состоят из трех основных частей:1. двигателя,2. кузова,3. шасси.Двигатель – это главная движущая сила автомобиля, источник механической энергии. В двигателе тепловая энергия

Назначение и общее устройство кузова автомобиля

Назначение и общее устройство кузова автомобиля У большинства легковых автомобилей есть так называемый несущий кузов на котором устанавливают двигатель, агрегаты трансмиссии, подвеску ходовой части, дополнительное оборудование. У грузовых автомобилей, автобусов,

Общее устройство автомобиля

Общее устройство автомобиля Все автомобили, в независимости от особенности своей конструкции состоят из трех основных частей:1. двигателя,2. кузова,3. шасси.Двигатель – это главная движущая сила автомобиля, источник механической энергии. В двигателе тепловая энергия

Общее устройство трансмиссии

Общее устройство трансмиссии Трансмиссия представляет собой агрегаты и механизмы, взаимодействующие между собой и связывающие коленчатый вал двигателя с ведущими колесами автомобиля. Трансмиссия передает крутящий момент от двигателя к колесам. С ее помощью водитель

Общее описание работы цифрового автопилота

Общее описание работы цифрового автопилота На активных участках траектории полета управление аппаратом по каналам тангажа и рыскания осуществляется отклонением на кардане ЖРД служебного отсека. Управление ориентацией по каналу крена производится ЖРД реактивной

Общее устройство автомобиля

Общее устройство автомобиля Все автомобили, в независимости от особенности своей конструкции состоят из трех основных частей:1. двигателя,2. кузова,3. шасси.Двигатель – это главная движущая сила автомобиля, источник механической энергии. В двигателе тепловая энергия

Общее устройство автомобиля

Общее устройство автомобиля Все автомобили, в независимости от особенности своей конструкции состоят из трех основных частей:1. двигателя,2. кузова,3. шасси.Двигатель – это главная движущая сила автомобиля, источник механической энергии. В двигателе тепловая энергия

Как правило грузовой автомобиль состоит из пяти основных частей, которые перечислены ниже:

2) Шасси

3) Кузов

5) Специальное оборудование

Способы ремонта автомобиля своими руками,

как ремонтировать системы и механизмы авто

Двигатель автомобиля может работать на дизельном или бензиновом топливе в зависимости от установленного силового агрегата.

Рассмотрим к примеру автомобиль КАМАЗ. В нем установлены:

— V образный дизельный двигатель

— сцепление с специальным пневмогидравлическим усилителем и конечно же гидравлический привод

— 5ступенчатая коробка передач (КПП)

— элементами подвески в этом автомобиле выступают рессоры, полуэллиптического типа

— карданная передача ( передает крутящий момент от коробки передач к ведущим мостам автомобиля, карданная передача состоит из нескольких карданных валов)

Как устроен грузовой автомобиль?

— рулевое управление (с гидроусилителем)

Данная конструкция изначально оптимально просчитывалась и хорошо продумана, учитывает обзорность дороги, управляемость, маневренность, устойчивость автомобиля, что позволяет водителю чувствовать на дороге более уверенно и спокойно.

Помогите нам оценить полезность этого поста. Вы нашли то что искали?

Трансмиссия автомобиля: что такое, типы, назначение, устройство, принцип работы

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Трансмиссия автомобиля это комплекс механизмов, назначение которых — передача крутящего момента от двигателя к ведущим колёсам. Это заставляет колёса вращаться, благодаря чему авто начинает своё движение.

что такое трансмиссия автомобиля

Кроме этого, этот важный механизм может распределять крутящий момент между всеми колёсами, а также менять направление вращения и величину. В этом помогают различные детали и механизмы, без которых бы никак не получилось нормально эксплуатировать автомобиль. Например, это такие агрегаты трансмиссии, как главная передача, автоматическая и механическая коробка передач (КПП), сцепление, дифференциал.

Стрелецкий Игорь Павлович

В статье простым языком расскажу, что такое трансмиссия, за что отвечает, какие основные составные части, как работает, классификация по типу привода и принципу действия, какие бывают поломки и как их выявить. Обещаю, будет интересно!

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Этот термин в переводе с латинского звучит так: «transmissio». Это слово дословно переводится как передача или пересылка. Проектированием деталей в трансмиссии занимаются только лучшие автоинженеры.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

тип трансмиссии

Каким требованиям должна соответствовать трансмиссия?

  • Надёжность и безопасность.
  • Лёгкость рулевого управления, особенно при прохождении поворотов.
  • Максимально возможный показатель передачи мощности.
  • Минимальный вес всех составных деталей.
  • Низкий уровень шума во время работы.
  • Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

механическая трансмиссия

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Мелехов Алексей Викторович

Назначение

Все детали, которые влияют на передачу крутящего момента от маховика мотора к ведущим колёсам, входят в состав трансмиссии. Автомобиль без особых усилий трогается с места и движется с нужной скоростью.

Для чего необходима эта система механизмов?

Главной функцией трансмиссии является передача, распределение и изменение крутящего момента от двигателя к ведущим колёсам автомобиля. Для чего служит трансмиссия? Это посредник между двигателем и ведущими колёсами, без которого было бы невозможно начать движение автомобиля.

На что ещё влияет трансмиссия?

  • Обеспечение нужного показателя тяги и скорости автомобиля при движении и поворотах.
  • Простота управления автомобилем. Благодаря этому снижается усталость и напряжение шофёра при длительных поездках.
  • Увеличение безопасности и надёжности транспортного средства.
  • Продление «жизни» двигателя, снятие с него лишней нагрузки.

из чего состоит трансмиссия

Также некоторых интересует вопрос, какую функцию не выполняет трансмиссия? Вот верный ответ: она не обеспечивает движение транспортного средства в заданном направлении.

Устройство

Как правило, автопроизводители применяют в своих автомобилях автоматическую и механическую трансмиссию. Дополнительно машины могут быть передне- , задне- , а также полноприводными. Это зависит от того, на какие колёса подаётся крутящий момент. Поэтому тип привода непосредственно влияет на то, какие элементы входят в трансмиссию.

Что относится к трансмиссии? В стандартный набор трансмиссии входят следующие составные части:

  1. Сцепление.
  2. КПП – коробка передач.
  3. Дифференциал.
  4. Полуоси – валы привода колёс.
  5. Главная передача.
  6. Шарниры равных угловых скоростей.

виды трансмиссии

В зависимости от типа привода в сборку трансмиссии могут входить такие механизмы, как раздаточная коробка, карданная передача и муфты. Именно эти основные части автомобиля соединяет трансмиссия для обеспечения эффективности транспортного средства. Иные узлы и механизмы не относятся к трансмиссии автомобиля.

А что входит в трансмиссию гусеничных транспортных средств?

  • Бортовой редуктор.
  • Входной редуктор.
  • Механизм поворота.
  • Сцепление или главный фрикцион.
  • КПП.

Также некоторые задаются вопросом: «Что входит в трансмиссию грузового автомобиля?» Кроме основных механизмов здесь дополнительно включают промежуточный средний ведущий мост, раздаточная коробка, коробка отбора мощности. В больших автопоездах по езде на твёрдом дорожном полотне трансмиссия есть только в тягаче. А при езде по бездорожью трансмиссия ставится ещё в ведущих мостах прицепов.

тип трансмиссии что это

Попов Андрей Геннадьевич

А что в трансмиссии вращается быстрее всего? При движении авто коленчатый вал ДВС вращается со скоростью до 7000 оборотов в минуту, а колёса при этом в 4 раза меньше, а при плохих условиях ещё медленнее.

Перейдём к подробному описанию всех деталей, включённых в трансмиссию.

Сцепление

Это комплекс деталей (диски, маховик, вилки выключения, первичный вал коробки), назначение которых – кратковременное разъединение мотора с коробкой передач. Сцепление расположено между ДВС и коробкой передач. Это нужно для того, чтобы автомобиль пришёл движение, а также для плавного переключения скорости передач. Сцепление находится в авто с механической либо роботизированной коробкой передач. Поэтому им управлять может как водитель, так и электроника, автоматически переключающая скорости.

что входит в трансмиссию автомобиля

Дополнительное предназначение сцепления в том, что оно помогает защитить детали двигателя и трансмиссии от поломок при резкой нагрузке.

Когда левая педаль нажата – ведомый и ведущий диски разъединяются, можно переключать нужную передачу. А если педаль не нажата, то эти самые диски плотно соединены друг с другом. Важно понимать, что этот достаточно хрупкий механизм чувствителен к неверным действиям водителя. Если резко включать сцепление, то оно сломается по причине «сгорания» трущихся деталей.

Как правило, чаще применяется фрикционное сцепление, действие которого основано на силе сухого трения. В автомобилях с механической КПП применяется сухой тип трения без смазывающей жидкости. В обычном состоянии диски прижаты друг к другу при помощи пружин. Это помогает передавать энергию от сгорания топлива в трансмиссию. Если водитель нажмёт на левую педаль, то диски разъединятся, и передача потока энергии останавливается без остановки работы двигателя. Когда снова потребуется начать движение, то надо плавно отпустить педаль, чтобы диски вновь соединились. Сухое сцепление часто применяют на автомобилях с полным приводом.

А в автомобилях с автоматической КПП сцепление выглядит в форме двух турбин, которые напрямую связаны с трансмиссией и мотором. Детали вращаются в моторной жидкости. Ведущий гидротрансформатор передают энергию в моторное масло, от движения которого начинает двигаться ведомая турбина. Мокрое сцепление более надёжное, но и цена его выше. Также существуют гидравлическое и электромагнитное сцепление, но они получили не такое большое распространение.

Коробка передач (КПП)

Это самый сложный механизм в трансмиссии. Коробка передач помогает изменить передаточное число для эффективного режима мотора в любых дорожных условиях. Благодаря этому двигатель работает в стабильном режиме, без резких скачков оборотов, а машина двигается с той скоростью, которая необходима в данный момент времени. Дополнительно КПП переключает движение на задний ход.

принцип работы трансмиссии

Таким образом, коробка передач изменяет крутящий момент, подаваемый на колёса, направление движения транспортного средства, а также его скорость. Кроме этого, КПП может на долгое время разъединять мотор от трансмиссии.

КПП могут быть следующих типов:

  • Автоматическая («автомат»). Здесь переключение скоростей происходит автоматически. Из минусов – медленный разгон и повышенное потребление топлива.
  • Механическая («механика»). Здесь переключение позиций передач происходит в ручном режиме при помощи рычага. Этот тип КПП надёжен и прост в управлении.
  • Вариатор. Здесь происходит плавное изменение крутящего момента. Это так называемые бесступенчатая коробка передач.
  • Робот. Это механическая КПП, где сцепление и переключение передач происходят автоматически.

Коробка передач помогает двигателю «приспосабливаться» к нужным условиям. Например, при езде по бездорожью на низкой передаче мотор работает сильнее, а колёса вращаются медленно, что помогает преодолеть даже сложные участки пути. А при езде на трассе при включении высокой передаче двигатель работает в экономичном режиме, а колёса вращаются быстрее.

Ведущий мост

виды трансмиссии автомобиля

Мосты в трансмиссии — это опоры, к которым крепится рама автомобиля. Ведущий мост получает крутящий момент от трансмиссии, что приводит колёса в движение. Ведомый мост – это просто опора. Мосты могут быть задними, передними, а также средними (их ставят в грузовые автомобили).

Дифференциал

предназначение трансмиссии

Дифференциал – это комплекс шестерён, которые вращаются с 2-мя степенями свободы. Для чего это нужно? Для того, чтобы делить крутящий момент на 2 потока, который заставляет крутиться колёса. Простыми словами, он распределяет скорость вращения по полуосям ведущего моста в зависимости от внешних условий. А работает он вместе с главной передачей.

Например, при повороте налево левые колёса движутся по меньшей траектории, чем правые. Таким образом, левые колёса движутся несколько медленнее. Наличие в автомобилях блокировки дифференциала позволяет двигаться двум колёсам на одной оси с равной скоростью. Устройство держит вращение колёс под своим контролем, меняя их скорость, чтобы не допустить их проскальзывание на неровном дорожном покрытии (особенно это важно при езде на скользкой дороге).

Самая важная характеристика дифференциала – это коэффициент блокировки, который обозначает соотношение крутящего момента одного колеса к такому же показателю другого. Грубо говоря, от коэффициента блокировки зависит проходимость. Чем выше этот показатель, тем лучше проходимость. У стандартных дифференциалов он равен 1, а у более усложнённых механизмов он может быть со значением 5.

Расположение дифференциала напрямую зависит от типа привода:

  • Полный – в раздаточной коробке;
  • Передний – в коробке передач;
  • Задний – в картере.

Раздаточная коробка

трансмиссия авто

В простонародье эту деталь называют «раздатка». Эта деталь устанавливается только в полноприводных автомобилях для распределения вращения между всеми колёсами. В раздаточной коробке может содержаться демультипликатор, который во много раз увеличивает крутящий момент при прохождении тяжёлых участках пути.

Карданный вал (передача)

что относится к трансмиссии автомобиля

Карданный вал – это механизм, который обеспечивает передачу крутящего момента от КПП к задним колёсам. Как правило, эту деталь устанавливают в полноприводных или заднеприводных транспортных средствах, чтобы передавать вращение между разными мостами. Например, в переднеприводных автомобилях вращение двигателя передаётся к ведущей оси валами из кардана КПП.

Вал содержит 2 части, который соединены друг с другом под углом. В состав кардана входят муфты, валы, шарниры, шлицы, промежуточная опора. Выглядит карданная передача в виде трубы, а благодаря дополнительным деталям она может менять свою длину, а также изгибаться. А это очень важно при езде по ухабам, когда колёса движутся вверх и вниз, а расстояние от КПП до главной передаче постоянно изменяется.

Кардан считается важным механизмом, который помогает плавно передать крутящий момент от КПП к главной передаче при движении по неровной дороге, даже под определённым углом. Дополнительно кардан снижает колебания кузова при движении автомобиля.

Карданный вал помогает передать крутящий момент от вторичного вала КПП на вал главной передачи, который находятся под углом друг к другу.

Главная передача

виды трансмиссий принцип работы

Это узел, который передаёт крутящий момент напрямую к ведущему мосту. В состав устройства входит полуось, шестерни, сателлиты. Одна из важных функций главной передачи – это повышение крутящего момента и уменьшение вращения ведущих колёс.

Существует одинарная передача, а также двойная, которая имеется у грузового автотранспорта с большим передаточным значением. А на заднеприводных авто используется так называемая гипоидная главная передача, которая располагается в картере моста. В переднеприводных автомобилях главная передача находится в КПП недалеко от дифференциала.

ШРУС

что относится к трансмиссии

ШРУС – это шарнир равных угловых скоростей, который располагается на ведущих полуосях. Он является самым последним узлом трансмиссии, который непосредственно связан с крутящим моментом. Этот механизм необходим, чтобы точно «передать» вращение от дифференциала на колёса, причём неважно под каким углом они находятся. Внутренние и внешние ШРУСы обеспечивает постоянную связь дифференциала с колёсами при движении в любых дорожных условиях.

Принцип работы

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?

элементы трансмиссии

Пошаговый принцип работы:

  1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
  2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
  3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
  4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
  5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Видео: Трансмиссия автомобиля. Общее устройство, принцип работы и строение трансмиссии в 3D

Рассмотрим подробнее, как классифицируют трансмиссии по методам передачи энергии.

  1. Механическая. Передаёт механическую энергию от двигателя.
  2. Электрическая. Она преобразует механическое движение в электрическую энергию. Затем она «превращает» её обратно в механическую и передаёт на ведущие колёса. Чаще всего такую трансмиссию применяют на мощных грузовых машинах.
  3. Гидравлическая. Преобразует механическую энергию в давление потока жидкости, а затем обратно превращает в механическую и подаёт её на колёса. Нечасто применяется в машиностроении. Этот тип применяют на подвижных транспортных средствах (экскаваторах и т.п.).
  4. Комбинированные (гибридные) трансмиссии. Например, это гидромеханическая и электромеханическая. Это комбинации 2 разных типов трансмиссий.

Рассмотрим каждый вид в этой классификации трансмиссий более подробно.

Механическая

Это самый популярный вид трансмиссии, который применяется на большинстве легковых автомобилей. Устройство работает только при помощи механических деталей (фрикционы и шестерни).

трансмиссия что такое в машине

Попов Андрей Геннадьевич

Минусы – это не совсем плавное переключение передач, что в свою очередь приводит к нерациональному использованию мощности мотора. А также начинающим водителям будет сложновато привыкнуть к управлению автомобилей с механической коробкой передач при помощи рычага (это не касается спортивных авто, где переключение происходит автоматически).

Интересно! Механическая трансмиссия применялась во времена СССР при проектировании танков Т-55, Т-62, Т-64, Т-72, Т-80.

Какая трансмиссия называется бортовой и где она применяется? На тракторах, комбайнах, дорожной технике и некотором скоростном гусеничном автотранспорте устанавливается бортовая трансмиссия (с бортовой или колёсной передачей). Эти агрегаты ставятся перед ведущими колёсами или в них самих. Это сделано для того, чтобы передавать максимальный крутящий момент на ведущие колёса.

Гидромеханическая

Это набирающая популярность трансмиссию, которая применяется в автомобилях с автоматической коробкой передач. Здесь применяется как гидравлические, так и механические детали. Механическая энергия «превращается» в движение масла в гидротрансформаторе (аналог сцепления). Крутящий момент передаётся без рывков и искажений, ступенчато, без участия в этом процессе водителя.

для чего предназначена трансмиссия автомобиля

Автомобиль движется плавно, увеличивается срок службы мотора и других элементов трансмиссии. Применение гидромеханической трансмиссии помогает эффективнее проходить тяжёлые участки пути (снег, песок) благодаря постоянной тяге и малой скорости вращения ведущих колёс.

Из минусов можно отметить – повышенный вес конструкции, сложный ремонт, высокая цена автомобиля. Также снижается коэффициент полезного действия двигателя.

Также такой вид трансмиссии применяется в ж/д технике, тракторах, танках (Леопард-2, М1 Абрамс).

Гидравлическая

Синонимы этого типа трансмиссии – гидростатическая, гидрообъёмная, а также маслогидравлическая силовая. В этом типе трансмиссии энергия двигателя передаётся при помощи аксиально-плунжерных механизмов – гидравлических машин. При передаче крутящего момента происходит сжатие жидкости. При этом есть возможность располагать детали трансмиссии на большом расстоянии друг от друга с высоким количеством степеней свободы и крутящим моментом. Здесь необходим строгий контроль за качеством используемой жидкости и установка гидромуфты для каждой передачи.

что входит в состав трансмиссии

Как правило, «гибкая» трансмиссия применяется в теплоходах, строительных катках, станках, железнодорожной и авиационной технике.

Электромеханическая

Это самый современный тип трансмиссии, который стал популярен после массового производства электрокаров. Самый главный элемент здесь это тяговый электромотор (один или несколько), а также дополнительные детали — генератор электрического тока, электрическая система контроля, а также провода, которые соединяют части трансмиссии. Питает эту систему тяговый аккумулятор.

работа трансмиссии

Преимущество электромеханической трансмиссии в мгновенной реакции на изменение параметра крутящего момента, расположение элементов на большом расстоянии друг от друга, что позволяет создавать удобные конструкции. Минусы – высокая цена, невысокий КПД двигателя, большой вес и размер.

Некоторые спрашивают, «Какие виды трансмиссий применяются в карьерном автотранспорте»? Чаще всего в карьерных самосвалах применяют именно электромеханическую трансмиссию.

Электромеханическую трансмиссию дополнительно применяют в тракторах, военной технике, тепловозах, автобусах и морских судах. Некоторые виды транспорта «включают» двигатель только после достижения определённой скорости, а до этого времени колёса движутся при помощи электрического тока.

Теперь перейдём к описанию типов приводов и особенностей используемых в них трансмиссий.

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

  • Переднеприводный.
  • Заднеприводный.
  • Полноприводный.

как устроена трансмиссия

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

Виды полных приводов:

  1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.
  2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
  3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

что в трансмиссии вращается быстрее всего

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или ломаются. Какие частые поломки могут произойти?

  1. Сцепление является так называемым расходным материалом. Здесь ведомый диск ломается чаще всего. При этом появляется скрежет, проскальзывание и нестабильная работа сцепления. В этом случае ведомый диск заменяют, а другие детали осматривают на предмет износа. Обратите внимание: пробуксовывание сцепления может спровоцировать износ фрикционов ведомого диска. Это ведёт к ограничению свободного хода педали, ухудшению разгона, снижение передачи крутящего момента, или авто может вообще не двинуться с места. Срок работы сцепления напрямую зависит от манеры вождения автомобиля.
  2. КПП – коробка передач является самым сложным механизмом в трансмиссии. Распространённая причина поломок – это редкая замена трансмиссионного масла. Ведь именно оно защищает все узлы коробки передач от износа. Если жидкость вовремя не заменить, то оно будет усиливать износ КПП. При поломке коробки передач появляются сторонние стуки, шум, шелест, даже при переводе рычага в нейтральное положение, происходит плохое срабатывание при переключении передач, а также подтекает масла из КПП, запах которого появляется в салоне. В этих случаях надо незамедлительно обратиться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.п.)
  3. В карданном вале может выйти из строя шарнир по причине естественного износа. Если появляются неисправности в работе карданной передачи, то во время движения слышен скрип и ощущается вибрация.
  4. Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечке масла через сальники. Если не хватает смазки, то шестерни быстро изнашиваются. При движении присутствует шум, вибрация или постукивания во время трогания автомобиля с места.
  5. ШРУСы ломаются редко, несмотря что на них приходится высокая нагрузка. Если вода попадёт через изношенные пыльники в шарниры угловых скоростей, во время движения будет слышен хруст. Поэтому надо вовремя менять расходники ходовой части и проверять состояние подвески.

Видео: Общее устройство трансмиссии

Трансмиссия – это ключевой механизм в современном автомобиле, который передаёт крутящий момент от двигателя к ведущим колёсам. Именно в этом её прямое назначение. Тип устройства зависит от вида привода в авто и способа передачи энергии.

Самая надёжная трансмиссия – механическая, работа которой зависит только от регулярного прохождения техобслуживания. Чаще всего выходит из строя диск сцепления, а самая дорогостоящая деталь – это коробка передач (КПП), особенно если идёт речь об автоматической (АКПП).

В автомобили всё больше внедряют новые разработки, где электронные компоненты, шестерни заменяются электрокабелями и электромоторами, которыми управляет бортовой компьютер. А вершиной технического прогресса является экологический чистый авто (например, на водородном топливе), где такой механизм как трансмиссия вообще отсутствует.

Давай, оцени статью!

Средняя оценка 4.4 / 5. Количество оценок: 32

Источник http://gogermetik.com/obshhee-ustrojstvo-gruzovogo-avtomobilja.html
Источник http://motorist.guru/ustrojstvo/transmissiya.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
