Устройство и принцип работы механической коробки переключения передач (МКПП)

Двигатели внутреннего сгорания, как бензиновые, так и дизельные, имеют достаточно узкий рабочий диапазон. Механическая коробка передач необходима для обеспечения оптимального режима работы силового агрегата.

Изменения передаточного соотношения осуществляется вручную, обычно переводом рычага из одного положения в другое. Для обеспечения переключений производится разрыв потока мощности при помощи механического сцепления.

Экскурс в историю

На первых автомобилях не было привычного для нас редуктора с зубчатыми передачами, усилие на ведущие колеса передавалось ремнем.

Такое устройство использовал Карл Бенц — для увеличения скорости водителю необходимо было перекинуть кольцо с одной пары шкивов на другую.

Зубчатые колеса в трансмиссии впервые применил Вильгельм Майбах, в автомобилях его конструкции были механические коробки.

Передача крутящего момента от нее на ведущие колеса осуществлялась при помощи стальной цепи. Соосная коробка в начале 20 века появилась на автомобилях Луи Рено, который также является изобретателем карданного вала.

На первых порах в автомобилестроении преобладала разнесенная компоновка агрегатов, при которой редуктор располагался отдельно от силового агрегата. Передача крутящего момента в них происходила через специальный вал, как было на модели BMW 501.

Механические коробки первых выпусков были очень сложными, управление ими требовало значительных усилий и хороших навыков.

В 1928 году американский инженер Шарль Кетеринг из General Motors предложил устройство для синхронизации. Первая удачная коробка, снабженная таким механизмом, была установлена на автомобиле «Корвет».

На европейском континенте лидером в разработке трансмиссий стала компания ZF.

Прочно закрепившееся название МКПП имеет следующую расшифровку аббревиатуры -механическая коробка переключения передач. Ранее в названии под первой буквой П понималось слово перемены, однако со временем оно было заменено на более подходящее по смыслу. Сокращенное наименование механической коробки в технических описаниях часто фигурирует с числом, обозначающим количество ступеней.

Современная МКПП имеет достаточно совершенное устройство, обеспечивающее, помимо переключения передач в движении, выполнение ряда функций:

  • обеспечение перемещения автомобиля задним ходом;
  • разобщение трансмиссии и работающего двигателя автомобиля во время кратковременных остановок;
  • наличие нейтрального положения коробки позволяет выполнять пуск двигателя.

Автомобили, оснащенные такого рода трансмиссиями, при прочих равных показателях экономичнее машин с автоматической трансмиссией.

Принцип работы МКПП

Начало движения машины, медленная езда по плохой дороге вызывает большое сопротивление. Автомобилю с механической коробкой передач в таком режиме требуется максимально большой крутящий момент.

КПП при этом выполняет функции понижающего редуктора и даже при больших оборотах транспортное средство двигается с относительно небольшой скоростью. После прекращения разгона водитель переключает режим, и частота вращения коленвала вновь возвращается в оптимальный диапазон.

Равномерное перемещение по плоскости требует меньших усилий, которые и обеспечиваются повышенными передачами.

Принцип работы механической коробки передач состоит в создании соединений между ведущим (входным) валом и ведомым (выходным) через сочетания шестеренок с разным количеством зубьев. Это позволяет подстраивать трансмиссию под изменяющиеся условия движения транспортного средства.

Для чайников, как принято называть неспециалистов, принцип работы механической коробки передач можно объяснить буквально в нескольких словах.

Устройство обеспечивает нормальную работу двигателя за счет изменения числа оборотов, увеличивая или уменьшая усилие на ведущих колесах.

Это позволяет удерживать наилучший режим работы силового агрегата при трогании с места, разгоне и снижении скорости.

Такой принцип работы МКПП сохраняется у всех машин: и с полным, и с задним, и с передним приводом. Устройство трансмиссии в каждом из случаев имеет свои особенности, но при этом основные элементы конструкции и их назначение сохраняются. Перемена передаточного числа происходит за счет введения в действие определенной комбинации из шестеренок с разным количеством зубьев.

Данные соотношения для каждого двигателя подбираются индивидуально в ходе расчетно-конструкторских работ и натурных испытаний. При этом учитывается множество факторов и, в первую очередь, параметры двигателя. Физический принцип работы МКПП при этом остается неизменным, водитель управляет изменением режима вручную путем переведения рычага из одного положения в другое.

Видео — механическая коробка передач, принцип работы:

Наглядное представление о принципе работы МКПП можно получить после просмотра видео ролика. Схематическое анимированное изображение как нельзя лучше демонстрирует взаимодействие деталей между собой. Такие материалы обеспечивают понимание происходящих процессов, особенно при переключении режимов работы.

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

  • картер;
  • входной, выходной и промежуточный валы;
  • синхронизаторы;
  • ведущих и ведомых шестерней;
  • механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного.

Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении.

Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые. При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей.

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

  • подвижно на шлицах;
  • фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Видео — как происходит передача крутящего момента в МКПП:

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

  • рычага;
  • приводов;
  • ползунов;
  • вилки;
  • замка;
  • муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.

Как переключать скорости на механической коробке передач

Эксплуатация автомобилей с МКП и управление ими имеет целый ряд особенностей, которые необходимо знать водителю. Возникает закономерный вопрос: как пользоваться механической коробкой передач? Обучение этому начинается во время обучения в автошколе, начиная от показа инструктором до наработки автоматического навыка в переключении передач.

Как переключать скорости на механической коробке передач обычно указано на схеме, нанесенной на наружную поверхность рукоятки рычага. В целом процесс выглядит следующим образом:

  • водитель выжимает сцепление левой ногой;
  • рукой переводит рычаг из одного положения в другое;
  • плавно отпускает педаль сцепления и плавно нажимает на акселератор.

Переключения передач у механической коробки осуществляется в соответствии со схемой, которая указывается в технической документации к автомобилю. Опытные водители рекомендуют придерживаться приведенных ниже правил, которые позволят увеличить ресурс агрегата:

  • использование прямой передачи (обычно четвертой) позволит значительно уменьшить потребление топлива;
  • переключение скоростей на механической коробке передач следует выполнять строго в соответствии с разработанной производителем инструкцией;
  • включение задней передачи производить только после полной остановки автомобиля;
  • педаль сцепления выжимается быстро и до упора ее в пол, отпускать же следует плавно без рывка;
  • на обледенелой или мокрой дороге движение накатом недопустимо;
  • при прохождении поворотов не рекомендуется производить переключений передач;
  • эффективным на свободной дороге является приемом торможения двигателем путем последовательного понижения передачи до минимальной;
  • периодический контроль уровня масла в коробке и своевременная замена в процессе технического обслуживания обеспечит увеличение ее ресурса.

Видео — советы как переключать скорости на механической коробке передач:

Освоение приемов управления автомобилем требует постоянной практики. Действия инструктора показаны в мельчайших подробностях, наблюдение за ними позволит сформировать правильные мышечные реакции у начинающего водителя.

Масло для механической коробки передач

Техническое обслуживание агрегатов трансмиссии производится в соответствии с сервисной книжкой. В большинстве коробок МКПП замена эксплуатационной жидкости осуществляется через каждые 50-60 тысяч км пробега. За этот период в ней накапливаются продукты износа и теряются смазывающие свойства.

При ТО следует лить специальное трансмиссионное масло для механической коробки передач, указанное в руководстве по эксплуатации. Особенно это касается машин иностранного производства, применение несоответствующего масла может привести к износу и даже поломке агрегата.

Специалисты рекомендуют использовать один ее вид при замене, что позволит свести к минимуму негативное воздействие на резиновые сальники. Замена масла в МКПП процедура несложная и может осуществляться самостоятельно без привлечения специалистов из автотехцентров. Это позволит сократить издержки на эксплуатацию автомобиля.

Механическая коробка передач отличается простотой конструкции и, как следствие, высокой надежностью. В Европе почти 80 процентов автомобильного парка оснащены МКПП, в нашей стране их доля еще выше.

Помимо высокой надежности, водителей привлекают и такие достоинства, как меньший расход топлива при одинаковых характеристиках двигателя. Неудобство, связанное с необходимостью ручного переключения передач, становится незаметным по мере выработки автоматизма действий.

Видео — как переключать скорости на механической коробке передач:

Может заинтересовать:

Как устроена и как работает МКПП

Коробка переключения передач – устройство, необходимое каждому автомобилю с двигателем внутреннего сгорания.

Необходимость этого механизма обусловлена тем, что у любого двигателя довольно узок диапазон оборотов, где крутящий момент и мощность достигают своего максимума.

И, кроме того, у каждого двигателя существует так называемая «красная зона» — предел частоты оборотов, который нельзя превышать во избежание поломок мотора.

Коробка переключения передач необходима каждому автомобилю с ДВС

Данная статья будет полностью посвящена тематике КПП, а именно – ее механической разновидности (МКПП).

Ведь и «бывалому» водителю, и автолюбителю-новичку необходимо знать устройство механической коробки передач и ее принцип работы.

Также в статье будут представлены графические схемы МКПП, рассмотрены ее основные неисправности и даны советы по правильной эксплуатации этого жизненно важного для автомобиля механизма.

Разновидности коробок передач

Помимо механической, существуют и другие виды КПП – вариаторная, роботизированная и автоматическая.

Вариаторная коробка передач является бесступенчатой. Самые важные детали вариатора – это раздвижные шкивы (их два) и ремень, который их соединяет. Соединительный ремень в разрезе имеет форму трапеции. Основной плюс вариатора – это постоянная работа мотора авто в оптимальном режиме.

Также есть и дополнительные преимущества, к которым относится динамичность разгона, плавность движения и экономичность. В сравнении с «автоматом» (АКПП, автоматической коробкой переключения передач), вариатор отличается весьма простой конструкцией.

Но если сравнивать его с механической коробкой, то вариатор все же уступает ей в плане динамики и экономичности.

Кроме того, вариаторную коробку передач практически невозможно совместить с мощным мотором, поскольку этого не позволит недолговечность ремня. Обслуживать и ремонтировать вариатор – достаточно дорогое удовольствие, проще и дешевле будет заменить КПП. И еще один минус – это необходимость дополнительных механизмов для движения задним ходом и трогания с места.

Роботизированная КПП почти ничем не отличается от механической – крутящий момент так же передается от мотора к трансмиссии при помощи классического «сухого» однодискового сцепления. Но все же имеется такой нюанс: в роботизированной коробке автоматизированы процессы переключения передач и вкл./выкл. сцепления.

Поэтому «робот» способен значительно упростить процесс управления транспортным средством – исчезает нужда переключать передачи вручную и, теряя драгоценное время, думать над тем, какую из передач включить в данный конкретный момент.

Также к плюсам коробки-«робота» можно добавить ее относительную дешевизну, экономичность и малый вес.

Схема роботизированной КПП

Однако существуют и недостатки. Роботизированная КПП работает не слишком плавно, а переключение передач происходит со значительной задержкой. Кроме того, при высокой скорости движения, «робот» может реагировать на переключения рывками и толчками. Ручной режим здесь не поможет, поскольку сцеплением «командует» все та же электроника.

Если сравнивать роботизированную коробку даже с простой АКПП, то четкость переключений «робота» значительно уступает «автомату». Следует также помнить, что при начале движения автомобиль с роботизированной коробкой делает небольшой откат. Исходя из всех перечисленных минусов, РКПП традиционно ставят на самые «бюджетные» модели авто.

Устройство механической коробки передач

Теперь перейдем к нашему «виновнику торжества», которому и посвящен данный материал – к механической коробке передач.

Как известно, МКПП – это механизм, передающий, преобразующий и меняющий направление крутящего момента от маховика двигателя.

В «механике» ступени переключаются соответственно механически – передвижениями рычага переключения передач. Крутящий момент сперва передается на вторичный вал, а затем на колесный привод.

Что же подразумевается под термином «ступенчатая передача»? Традиционно им определяется устойчивый коэффициент передачи (так называемое передаточное число) между взаимодействующими шестернями валов – ведущего и ведомого.

Этим «механик» отличается от, например, вариатора, где упомянутый коэффициент не привязан к передаточному числу и является плавающим. Другими словами, отношение количества зубьев шестерни ведомой к количеству зубьев шестерни ведущей и дает передаточное число. Эти числа отличаются на разных ступенях КПП.

Наибольшее передаточное число получается на низшей ступени, а наименьшее наоборот – на высшей.

В целом принцип работы механической КПП достаточно прост, а комплект ее деталей невелик

Устройство механической коробки передач можно назвать относительно несложным. В комплектацию МКПП входят:

  • валы с шестернями (первичный, промежуточный и вторичный);
  • дополнительный вал с шестернями движения задним ходом;
  • картер;
  • синхронизаторы;
  • непосредственно механизм переключения передач, оснащенный устройствами для блокировки и замками;
  • рычаг переключения.

В картере установлены подшипники, в которых вращаются валы КПП. Валы оборудованы наборами шестерен с различным количеством зубьев. Для бесшумности и плавности включения передач служат синхронизаторы – они уравнивают угловые скорости шестерен в процессе их вращения.

Работа механизма переключения передач заключается в смене передач – ею и управляет водитель при помощи рычага. Блокировочное устройство позволяет удерживать передачи от нежелательного самовыключения.

Замковое устройство предназначено для избегания включения одновременно двух передач.

Ступени и валы МКПП

Как уже говорилось выше, передаточное число определяется через соотношение числа зубьев шестерен, находящихся во взаимодействии. Например: первая передача = меньшая ступень = наибольшее передаточное число.

Все механические коробки передач делятся на виды по количеству ступеней. Различают четырех-, пяти- и шестиступенчатые МКПП.

В наши дни наиболее распространена «пятиступка» – 5-ступенчатая коробка – а вот 4-ступенчатую удастся встретить уже очень редко.

Помимо количества ступеней, МКПП делятся на виды также и по числу валов. Существуют трехвальные и двухвальные коробки. Трехвальными оснащаются машины с передним и задним приводом (в том числе и большегрузы), а двухвальные коробки передач чаще всего ставят преимущественно на легковые автомобили с передним приводом.

Валы и шестерни механической коробки передач

Устройство трехвальной кпп

В комплектацию трехвальной КПП входят:

  • ведущий вал, также называемый первичным и его шестерня;
  • вал промежуточный с блоком шестерен;
  • вторичный вал (ведомый), также с блоком шестерен;
  • корпус коробки передач, называемый картером;
  • муфты синхронизаторов;
  • непосредственно механизм переключения передач.

В трехвальных КПП, как видно из их названия, работают три вала – ведущий (первичный), промежуточный и ведомый (вторичный).

Ведущий вал обеспечивает передачу крутящего момента на промежуточный, с которым соединен при помощи шестерни. Вал промежуточный тоже оборудован блоком шестерней.

Вторичный (ведомый) вал вращается независимо от первичного, хотя и расположен на одной оси с ним и также имеет блок своих шестерен.

Корпус механической коробки передач изготавливается из легкого металла. Внутри корпуса крепится весь механизм КПП, туда же заливается смазка (чаще всего – трансмиссионное масло, хотя в старых моделях советского образца использовался нигрол).

Расположения рычага переключения может быть различным: иногда рычаг находится непосредственно в коробке, а иногда монтируется на кузове. Механизм, отвечающий за дистанционное переключение передач в просторечии зовется «кулиса».

Устройство двухвальной кпп

В комплектацию двухвальной КПП входят:

  • ведущий (первичный) вал, оборудованный блоком шестерен;
  • ведомый (вторичный) вал, тоже с блоком шестерен;
  • механизм переключения передач;
  • главная передача;
  • муфты синхронизаторов;
  • дифференциал;
  • картер КПП.

Итак, этот вид МКПП имеет только два вала. В целом же расположение и предназначение деталей двухвальной коробки аналогично трехвальной.

Отличие состоит только в расположении валов (они стоят параллельно) и в принципе создания передачи – если в трехвальной она создается двумя парами шестрен, то в двухвальной работает одна пара.

У двухвальной МКПП отсутствует прямая передача. Также в двухвальных коробках может применяться не один, а сразу несколько ведомых валов.

Для передачи заднего хода и в двух-, и в трехвальных коробках применяется дополнительный вал и промежуточная шестерня. Чтобы удерживать передачу включенной (также для всех видов КПП), используются фиксаторы. Чтобы одновременно не включались две передачи – предусмотрено устройство блокировки.

Синхронизаторы в коробках передач служат для бесшумного включения передачи за счет выравнивания угловой скорости шестерни и вала. В обычную комплектацию синхронизатора входят два блокировочных кольца, муфта, сухари и проволочные кольца. При помощи синхронизатора можно поочередно включить две шестерни вторичного (ведомого) вала.

Упрощенная схема работы коробки передач

Основные поломки КПП и их причины

  1. Подтекание масла. Чаще всего оно может быть связано с повреждениями сальников и прокладок-уплотнителей. Также причиной может стать ослабленное крепление крышки корпуса (картера). Чтобы избавиться от протечки, необходимо поменять сальники и прокладки на новые и/или подтянуть крышки.
  2. КПП шумит.

Вероятней всего, шум коробки связан с неисправностью синхронизатора. Также причиной может являться износ шестерен, шлицевых соединений и/или подшипников. В этом случае следует определить изношенные детали и заменить их.
КПП включается с трудом. Это может быть следствием поломки какой-то из деталей механизма переключения.

Также возможен износ шестерен и/или синхронизаторов. Проверьте эти детали и, при необходимости, замените.
Передачи выключаются сами по себе. Наиболее часто это происходит по причине неисправности устройства блокировки, а также при сильном износе синхронизаторов и/или шестерен.

Метод устранения поломки все тот же – замена блокировочного устройства, шестеренок, синхронизаторов – в зависимости от того, с чем именно из них связана поломка.

Советы по эксплуатаци КПП

Чтобы КПП долгое время служила вам верой и правдой – обращайтесь с ней соответственно. Главный совет при использовании рычага переключения – будьте грамотны в этом процессе.

Также не забывайте время от времени менять масло в картере коробки.

Если соблюдать эти простые пункты – коробка передач способна прослужить столько же, сколько и сам автомобиль, не напоминая о себе никакими неисправностями.

Относитесь к КПП бережно, и она прослужит без поломок долгие годы

Основная часть поломок КПП связана именно с некорректным обращением с рычагом управления. Не дергайте рычаг быстрыми и резкими движениями – такая жесткая эксплуатация может в итоге повлечь за собой капитальный ремонт всей коробки, поскольку механизм переключения и синхронизаторы выйдут из строя очень быстро (собственно, это же касается и валов с шестернями).

Переводите рычаг плавно, делайте мини-паузы в нейтральной позиции – тогда будут срабатывать синхронизаторы, которые защитят от поломок шестерни.

Не забывайте периодически проверять уровень масла в картере! Доливайте его, если возникнет такая необходимость. Также в свое время потребуется полная замена масла – ее сроки указаны в инструкции по эксплуатации машины.

Видео — Принцип работы механической коробки передач МКПП

И, конечно – классический, всегда актуальный совет: прислушивайтесь к своей машине! Хороший водитель всегда чувствует своего железного друга и относится к нему бережно. При таком подходе вам не придется ремонтировать ни коробку передач, ни другие устройства вашего автомобиля.

Мкпп – надёжность, проверенная временем

Практически любой современный автомобиль (кроме электрокаров) обязательно оснащается коробкой передач. Наиболее популярными являются следующие виды коробок передач:

  1. Механическая коробка передач;
  2. Автоматическая коробка передач;
  3. Вариатор;
  4. Роботизированная коробка передач.

Назначение и устройство механической коробки передач

Механическая коробка переключения передач нужна в автомобиле для изменения передаточного отношения от мотора к колёсам. Переключение скоростей происходит за счёт мускульной силы водителя, его механических усилий по отношению к МКПП.

Именно поэтому такая КПП и называется ручная коробка передач. Водитель сам контролирует, когда следует переключать селектор МКПП на более высокую или низкую передачу. Современные МКПП бывают 5, 6 и даже 7-ми ступенчатыми.

Наиболее часто в современных автомобилях используется 6-ти ступенчатая коробка передач.

Принцип работы механической коробки передач

Устройство механической коробки передач включает в себя:

  1. Саму коробку, которая представляет собой многоступенчатый редуктор;
  2. Сцепление;
  3. Различные валы и шестерни.

Если объяснять принцип работы МКПП для чайников, то можно сформировать его так:

  1. Шестерни меняют частоту оборотов между валами. Путём замены размеров шестерен, происходит переключение на повышенную или пониженную передачу;
  2. Без сцепления переключение передач на ходу невозможно. Его работа состоит в разъединении мотора и трансмиссии. Данная процедура помогает переключать передачи, не разбивая шестерни и вал.

Каждая МКПП (если это не инновационная модель) устроена по схожей конструкции. На валах (на их осях) располагаются зубчатые шестерни. МКПП бывают с двумя или тремя валами, а корпус называется картером.

Устройство трёхвальной системы

Трёхвальная система оборудована тремя валами:

  1. Ведущим валом;
  2. Промежуточным валом;
  3. Ведомым валом.

Ведомый вал механической коробки передач с помощью подшипника внутри первого вала соединяется с ведущим и располагается таким образом, что оси ведомого и ведущего соотносятся между собой. В свою очередь такое строение позволяет им вращаться независимо друг от друга.

Шестеренки ведомой оси жестко не зафиксированы по отношению к ведомому валу, а сами шестерни имеют специальные разграничители – синхронизатор-муфту. Такие разграничители, в отличие от блоков шестеренок, крепко прикреплены к ведомому валу.

Однако это не мешает им перемещаться по шпицам вдоль оси.

Торцы муфты-синхронизатора имеют форму зубчатых венцов, что позволяет им соприкасаться с венцами на торцах шестеренок ведомого вала. В настоящее время устройство передач оснащается такими синхронизаторами на всех передних передачах.

При заднеприводном типе авто передача крутящего момента и оборотов на ведущие колеса происходит через карданный вал, а при переднеприводном – с помощью ШРУСов и редуктора.

В случае, если отсутствует шестерня, и муфта цепляет напрямую ведомый и ведущий валы, коробка переключения передач дает максимально возможный коэффициент полезного действия.

Для задней передачи устройство коробки оснащается шестерней, позволяющей менять направление вращения в обратном порядке.

В последнее время производители механических коробок передач отдают предпочтение шестеренкам с косым зубом.

В отличие от прямозубых, такие шестерни производят минимум шума при работе и отличаются большей износостойкостью.

Срок годности таких шестерен обусловлен материалом, из которого они изготавливаются: сталь высоколегированная, закаленная током высокой частоты и нормализированная для снятия напряжения.

Устройство двухвальной коробки

Работа МКПП, оснащённой двухвальной коробкой, проходит по тому же принципу, что и трёхвальной. Единственным отличием является схема расположения шестерёнок. Вместо одной на ведущей оси, тут расположен целый блок из шестерен. Промежуточный вал отсутствует, зато два оставшихся вала идут параллельно друг к другу.

Для чего служит синхронизатор в МКПП

Большинство легковых автомобилей, как отечественных, так и иномарок, имеют МКПП, в которых есть синхронизатор. Данный элемент помогает выравнивать скорость шестерен, что приводит к снижению уровня шума и более лёгкому переключению передач, чего невозможно добиться, если в коробке не стоит синхронизатор.

Как происходит процесс переключения передач

Неважно, какой привод в вашем автомобиле, передний или задний, за процесс переключения передач всегда отвечает специальный рычаг. Если посмотреть на МКПП в разрезе, можно заметить, что расположение рычага на переднем приводе значительно отличается от его же расположения на заднем приводе.

Автомобили с задним приводом имеют более простую схему расположения рычага переключения КПП, что упрощает их ремонт и техническое обслуживание. Рычаг расположен прямо на корпусе КПП, механизм переключения спрятан внутри корпуса. Данное расположение имеет множество плюсов, но, к сожалению не лишено минусов.

  1. Очень простое решение, что существенно упрощает процесс ремонта своими руками;
  2. Переключение передач происходит очень чётко;
  3. Ввиду отсутствия «лишних» узлов, данная конструкция очень долговечна.
  1. Невозможно установить данную систему на автомобили с передним приводом;
  2. Если у автомобиля с задним приводом двигатель расположен сзади, то это так же делает невозможным применение данной конструкции (таких автомобилей очень мало).

В машинах с передним приводом рычаг переключения коробки передач может располагаться в следующих местах:

  1. На полу, в промежутке между передними креслами;
  2. Непосредственно на рулевой колонке;
  3. Возле панели приборов.

Такая особенность приводит к тому, что многоступенчатая механическая коробка передач на автомобилях с передним приводом работает только дистанционно, с использованием кулис или тяг. Такая особенность конструкции также имеет свои плюсы и минусы:

  1. Рычаг расположен более комфортно для водителя, так как его положение не зависит от того, где находится МКПП;
  2. Вибрация, которая создаётся в КПП, не передаётся на рычаг переключения скоростей;
  3. Открывает широкое поле деятельности для автомобильных дизайнеров, которые могут поместить рычаг КПП в любое удобное для них место.

Минусы данной конструкции заключаются в следующем:

  1. Более сложная в техническом плане система требует больше внимания и является менее долговечной;
  2. После длительной эксплуатации часто появляются люфты;
  3. Нет такой чёткости переключения передач, как в варианте с КПП на заднеприводном автомобиле;
  4. Периодически приходится регулировать тяги, что может потребовать квалифицированного вмешательства специалистов автосервиса.

Достоинства и недостатки МКПП

Любая система, в том числе и КПП, имеет несколько различных конструкций, обладающих различными плюсами и минусами. Рассмотрим, чем МКПП отличается от других типов КПП:

  • Главным плюсом использования МКПП является её цена. Большинство бюджетных автомобилей комплектуются именно механикой. Конечно, не стоит ожидать того, что на «бюджетник» вам установят шестиступенчатые МКПП или новейшую механику с семью ступенями (такие коробки иногда ошибочно называют коробками седьмого поколения);
  • Если сравнивать МКПП с гидромеханикой, то МКПП будет намного легче по весу и обладать более высоким КПД;
  • МКПП не требует такого охлаждения, как АКПП;
  • Простота и надёжность конструкции (даже в варианте с МКПП для автомобилей с передним приводом);
  • Автомобили с МКПП более экономичны, чем с АКПП (это не относится к новейшим моделям АКПП, которые могут быть экономичнее «механики»);
  • Ремонт автомобиля с МКПП не вызывает сложностей и может быть произведён самостоятельно;
  • МКПП больше подходит для спортивных автомобилей, позволяя применять техники экстремального вождения, контролируемого заноса и так далее;
  • Автомобиль, оборудованный МКПП можно завести толканием, а если не получится, то отбуксировать на любое нужное расстояние.

Недостатки МКПП заключаются в следующем:

  • Переключение передач занимает больше времени, чем при использовании АКПП, так как происходит разобщение двигателя и трансмиссии в момент переключения;
  • Для плавного переключения передач необходимы навыки вождения с таким типом КПП;
  • Сцепление часто выходит из строя и нуждается в замене;
  • При езде на автомобиле с МКПП водитель больше устаёт, так как вынужден постоянно переключать передачи. Особенно эта проблема актуальна в больших городах.

Техническое обслуживание МКПП

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры.

Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок.

Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Принцип работы механической коробки передач

Не стоит говорить о том, что современный автомобиль является сложным устройством, в котором находится много различных элементов, узлов и деталей.

Из-за того что повышаются требования к безопасности, экономичности и комфорту, современные автопроизводители постоянно ищут способы усовершенствовать технические решения, модернизировать определенные узлы автомобиля.

Не исключение в этом плане и механическая коробка передач, где важным звеном является ее переключение и которая работает на максимальных возможностях.

Рычаг управления МКПП

Коробка – это самый значимый элемент автомобиля и самый традиционный. Без него невозможно никакое движение и работа автомобиля. Принцип работы КПП – обеспечивать функции передачи крутящего момента от силового агрегата, то есть мотора, к колесам через карданный вал или напрямую (зависит от привода).

Модернизация МКПП заключается в том, что если раньше они преимущественно выпускались кулачкового типа, то в наше время они больше похожи по своим характеристикам со спортивными вариантами коробок.

Такая коробка механика отличаются от КПП старых версий тем, что нет больше возможности перескакивания скоростей при изменении той или иной передачи.

Это же в свою очередь, рассматривается, как отличное решение, повышающее не только комфорт управления, но и безопасность.

Устройство

Любая механическая коробка состоит из отдельных элементов, каждый из которых очень важен. Ниже приведены они в виде списка.

Схема валов с шестернями

  • Картер является самым важным элементом МКПП. Практически все основные элементы и детали различного типа находятся здесь. Сам картер КПП соединен с картером сцепления, а тот сидит, как известно, на двигателе. При постоянной работе коробки картер испытывает невероятные нагрузки. По этой причине его смазка маслом должна осуществляться постоянно и в нужном количестве. Специальное трансмиссионное масло предназначено для этих целей. Хотя в некоторых моделях коробок можно заливать и моторное;
  • Валы с шестернями (первичный, вторичный, промежуточный, дополнительный). Валы осуществляют свой принцип действия, вращаясь в подшипниках, находящихся в картере. Кроме того, они имеют шестерни, на которых расположено разное количество зубьев;
  • Синхронизаторы, необходимые для плавной работы. Когда водитель переключает передачи на МКПП, именно синхронизаторы в ответе за плавную и бесшумную работу;
  • Специальный элемент, отвечающий за переключение скоростей с замковым и блокировочным устройствами. Служит, понятно, для того чтобы смены в коробке проходили под управлением водителя, меняющего рычаг из салона. Примечательно, что замковое устройство, которым снабжено это устройство, ограничивает одновременное включение двух передач одновременно во время работы. Что касается блокировочного замка, то он не пускает передачам включаться самопроизвольно;
  • Рычаг, меняющий положения скоростей и тоже отвечающий за переключение в процессе работы.

Передаточное число и с чем его едят

Если попытаться объяснить работу МКПП другими словами, то это будет выглядеть примерно так. Допустим, представим перед собой визуально две шестерни с разными количествами зубьев.

К примеру, коробка, где шестерни 20 против 40. Что это означает? А то, что при 2-х оборотах шестерни с 20-ю зубьями, вторая шестерня сделает всего-то один оборот.

И таким образом, передаточное число или ПЧ в данном случае равно 2-м.

Получается, что если у 4-х шестерен, размещенных в коробке, различное количество зубьев: 20х40х20х40, а первичный вал будет вращаться со скоростью 2000 об/мин, то проводим простые арифметические действия, чтобы стал ясен принцип работы.

Первая шестерня на 20 зубьев работает со скоростью 2000 об/мин, вторая с 40 зуб – в два раза медленее, последующая 3-я будет вращаться со скоростью 1000 об/мин, так как закреплена на одном и том же валу со 2-ой, а 4-я шестеренка уже получит вращение самое минимальное – 500 об/мин.

Механическая коробка передач, по сути, осуществляет внутри себя принцип изменения передаточного числа. Если заходит 2000 об/мин, то выйдет 500.

Нейтральная передача и холостой ход

Конечно же, только этим не ограничивается схема работы передаточных чисел. Тут еще надо учесть много нюансов, среди которых, можно выделить вывод из зацепа последних двух шестерен из примера.

В случае вывода зацепа, уже вторичный вал вращаться, ясно что, не будет. В это же время прекращается передача крутящего момента и на колеса автомобиля.

По другому такая ситуация в коробке передач называется нейтральной передачей – холостым ходом двигателя.

Что касается заднего положения, то здесь на лицо обратное вращение вторичного вала. В действие такое вращение приводится 4-м валом, наделенным шестерней заднего хода.

Если такое объяснение работы МКПП сложно для понимания, можно сравнить передаточные числа и их функции с работой велосипеда. На нем имеются звездочки, которые тоже имеют различное количество зубьев.

Так, если включается в работу звездочка с наибольшим количеством зубьев, крутить педали становится легко, но скорость падает.

И наоборот, переключаясь на звездочку с меньшим количеством передач, повышается скорость, но затрудняется вращение.

Как правильно ездить на МКПП

В заключение приведем несколько советов, которые помогут сделать так, чтобы коробка передач типа механика и ее работа доставляла только удовольствие.

  • Рекомендуется учиться вождению на автомобиле, где стоит такая коробка передач, на ровной поверхности. Это позволит лучше слышать работу мотора, тем самым, грамотнее переключать передачи;
  • Надо запомнить, что педаль сцепления всегда находится в левой части от водителя, а с правой – педаль акселерата. В середине тормоз;
  • Задействуя педаль сцепления, надо знать о том, что в этот момент правильнее всего переключать нужную передачу. Сцепление нужно выжимать до упора, чтобы не было никакого скрежета;
  • Сиденье водителя рекомендуется отрегулировать так, чтобы выжимание сцепления не представляло никаких затруднений;
  • Выжимая сцепление, не спешите опускать педаль. Именно в таком положении лучше всего почувствовать разницу между педалями;

Коробка передач типа механика на автомобиле – это шанс в полной мере управлять своим автомобилем. В отличие от АКПП механическая коробка дает больше возможностей выжимать из двигателя автомобиля.

Была ли Вам данная статья полезной?

IT News

ДатаКатегория: Транспорт

Коробка передач, или по-другому трансмиссия, передает силу вращения — так называемый вращательный момент — от двигателя автомобиля на колеса. При этом в зависимости от условий движения автомобиля она может передавать вращательный момент полностью либо частично.

Машина, идущая в гору, должна пользоваться более низкой передачей по сравнению с машиной, мчащейся по ровному скоростному шоссе. При более низкой передаче на колеса передается больший крутящий момент. А это требуется тогда, когда машина двигается медленно, потому что ей тяжело. Более высокие передачи подходят для более быстрого движения автомобиля.

Бывают коробки передач с ручным управлением, но бывают и автоматические. Чтобы сменить передачу в ручной трансмиссии, водитель вначале нажимает педаль сцепления (рисунок слева). При этом двигатель отсоединяется от коробки передач.

Потом водитель переводит рычаг управления на другую передачу и отпускает педаль сцепления. Двигатель снова соединяется с коробкой передач и может вновь передавать свою энергию колесам.

В автоматической коробке передач положение педали газа (акселератора) соотносится со скоростью движения автомобиля, и автоматически меняется передача, если это необходимо.

Ручное управление передачей

Приводимые рядом диаграммы показывают, как с помощью рычага управления можно перейти с одной передачи на другую. В зависимости от установленной передачи разные доли крутящего момента, проходя через коробку передач (красные линии со стрелками), попадают на колеса.Нейтральная передача. Энергия двигателя не передается колесам.

Нейтральная передача. Энергия двигателя не передается колесам.

Первая передача. Самая большая шестеренка ведущего вала соединяется со своей парой на ведомом валу. Машина движется медленно, но может преодолевать тяжелые участки пути.

Вторая передача. Вторая пара шестеренок работает вместе с механизмом сцепления. При этом скорость движения автомобиля обычно от 15 до 25 миль в час.

Третья передача. Работает третья пара шестеренок вместе с механизмом сцепления. Скорость автомобиля еще больше, а крутящий момент на колесах меньше.

Четвертая передача. Входной и выходной валы соединяются напрямую (прямая передача) — скорость движения автомобиля максимальная, а крутящий момент самый низкий.

Реверс.(5-я передача на картинке) При включении передачи заднего хода его ведущая шестерня’вращает выходной (ведущий) вал в противоположную сторону.

Работа акселератора

Число оборотов двигателя в минуту зависит от того, сколько топлива поступает из карбюратора в цилиндры. Движение топлива регулируется дроссельной заслонкой карбюратора, а работой заслонки управляют с помощью педали акселератора, которая находится на полу перед водителем.

Когда водитель нажимает ногой на педаль акселератора, дроссельная заслонка открывается и в двигатель поступает больше топлива. Если водитель отпускает педаль акселератора, заслонка прикрывается и количество поступающего топлива уменьшается. При этом уменьшаются и обороты двигателя и скорость автомобиля.

Автоматическая коробка передач

Когда применяется автоматическая трансмиссия, у водителя нет под ногой педали сцепления. Вместо нее преобразователь крутящего момента в паре с планетарной передачей (рисунок справа и снизу) автоматически отключают двигатель от ведущего вала, когда по условиям движения следует перейти на другую передачу.

А после того как передача сменилась, снова подключают ведущий вал. Стоит водителю поставить рычаг управления в рабочее положение, и механизм автоматической коробки передач сам выберет нужную передачу в соответствии с условиями движения автомобиля в данный момент.

Механическая коробка передач: принцип работы для чайников — Лада Мастер

Хоть сегодня большим спросом пользуются коробки-автоматы переключения скоростей, но число поклонников механического устройства не уменьшилось. Справедливо будет заметить, что данный вид трансмиссии отличается более простым принципом работы, освоить который способен даже чайник.

Содержание:

Основные элементы устройства

Предназначение механической коробки заключается в подаче вращательного момента от мотора к ведущему валу. И только коробка может сбалансировать данный момент так, дабы оптимально сочеталась экономность и сила, а ресурсный запас мотора растрачивался в минимальных количествах.

Чтобы данное условие разрешить наиболее простым способом, в автомобильные узлы необходимо внедрить такой элемент, который механическим способом связал бы колесную базу и ДВС, создавая различия между частотами оборотов валов.
Попробуйте вообразить простой цепной велосипед, где ведущего вида шестеренка, находящаяся на педалях, отличается большим диаметром по сравнению с ведомой, находящейся на колесной втулке.

Современные велосипедные модели отличаются возможностью переключения передач за счет того, что цепь можно переместить на различные по размерам шестерни.

От этого частота вращения педалей и колес меняется, что оказывает влияние и на скорость движения. Как выяснилось, на авто используется агрегат, имеющий схожее устройство.

Но роль педалей в машине отведена кардану, соединенному с редукторным механизмом и распределяющему силу на полуоси.

Переключение валов с пружинным механизмом выполняется кулисной конструкцией. От нее выводится ручка, находящаяся в салоне транспортного средства. Она отличается своей методой включения, которая наносится на ее головку либо расписывается в руководстве на автомобиль.

Вашему вниманию представляется механическая коробка передач: принцип работы для чайников.

От велосипедной схемы коробка различается видом привода, имея в своей основе шестеренный механизм. Проще говоря, МКП состоит из валов, располагающихся параллельно, с надетыми на них шестеренками, которые передают кручение на колеса. Как правило, валов бывает два или три.
Трехвальная коробка имеет валы следующих видов:

  1. первичный;
  2. вторичный;
  3. промежуточный.

Пара первых располагается на общей оси, словно продолжает друг друга, оставаясь при этом независимыми во вращении, третий находится под ними.

Одним словом, при сомкнутом сцеплении первичный вал приводит во вращательное движение вторичный, от которого начинают работать находящиеся на нем шестеренки. Чтобы привести его в движение, необходимо включить скорость.

Как управлять коробкой

При включении одна из шестерен вторичного вала соединяется непосредственно с ним, начиная одновременное вращение. Это возможно при помощи муфт, располагаемых между шестернями и способных перемещаться.

Им отводится функция «замковых устройств», которые своими зубчатыми венцами жестко совмещают вал и примыкающую шестерню. Она получает движение от вилки, соединенной с ручкой КПП, выведенной к водителю.

Одним словом, передвигая муфту на любую из шестеренок и замыкая ее с валом, мы вызываем крутящий момент, который передается на колеса.

Синхронизирующие элементы

Представьте, что скорость нужно переключить во время поездки. Муфта отходит от шестерни, переходя к соседней или предоставляя возможность вступить в работу другой. Кажется, ничего сложного.

Но скорости вращения различаются, и если выполнить резкое совмещение, можно ощутить удар. Он мгновенно выровняет скорость, но может иметь печальные последствия – повреждаются зубья.

Чтобы этого не было, до момента переключения скорости на шестерне и муфте следует сделать синхронными.

Происходит это за счет синхронизаторов, использующих упрощенное решение – силу трения.

Часто возникает вопрос: что лучше – механическая или автоматическая коробка передач? МКПП считается самым упрощенным и примитивным типом трансмиссии, используемым на машинах. И самый лучший вариант для обучения – шестиступенчатая механическая коробка передач. Освоив этот механизм, в дальнейшем будет легче понимать, как работают другие виды коробок.

Техническое устройство автомобиля для чайников

Все обо всем

Устройство автомобиля для чайников: разбираемся вместе

Изобретение автомобиля в корне изменило человеческую жизнь, причем как в положительную, так и в негативную сторону. На сегодняшний день автомобиль – это не только средство передвижения, но и показатель статуса и положения в обществе.

Практически каждая семья имеет в своем распоряжении хотя бы один автомобиль, а существуют и города, где автомобилей уже давно больше чем людей.

Для того, что бы понимать, как управлять транспортным средством и как правильного его эксплуатировать нужно, знать, по крайней мере, из чего оно состоит и как работает. Каждый владелец автомобиля не раз интересовался устройством своего железного коня. Для некоторых достаточно владение базовыми знаниями, а некоторые предпочитают изучить каждую деталь автомобиля. Конечно, для того, что бы охватить все нюансы устройства автомобиля потребуется, как минимум написать книгу, а вот для того, что бы понимать основу и знать элементарное, достаточно прочитать данную статью.

Возможно для кого-то устройство автомобиля – это высшая математика, но если потратить немного времени и вникнуть в суть, все достаточно просто. Теперь обо всем по порядку.

1.Основные узлы и системы

Несмотря на то, что сегодня существует огромное количество разных марок и моделей автомобилей, практически все они устроены по одному и тому же принципу. Речь идет о легковых транспортных средствах. Схема устройства автомобиля условно делиться на несколько частей:

• Кузов автомобиля или несущая конструкция. Сегодня кузов автомобиля является его основой, к которой крепятся практически все агрегаты и узлы. Кузов, в свою очередь, состоит из штампованного днища, передних и задних ланжеронов, крыши, моторного отсека и остальных навесных составляющих. Под навесными составляющими подразумевают двери, крылья, капот, крышку багажника и пр. Данное разделение достаточно условно, поскольку все детали автомобиля, так или иначе, связаны между собой;

• Ходовая часть автомобиля. Название говорит само за себя и предполагает, что ходовая часть состоит из множества узлов и агрегатов, с помощью которых автомобиль имеет возможность передвигаться. Ее основными составляющими принято считать переднюю и заднюю подвески, ведущие мосты и колеса. Также к ходовой части автомобиля относят раму, к которой также крепиться большинство агрегатов. Рама является предшественницей кузова.

• С помощью ведущих мостов нагрузка передается от рамы или кузова на колеса и наоборот. Что касается подвески, на многих автомобилях установлена подвеска по типу МакФерсон, которая значительно улучшает управление автомобилем. Существуют также независимые (каждое колесо по отдельности прикреплено к кузову) и зависимые (может быть в виде балки или ведущего моста, считается устаревшей) подвески;

• Трансмиссия автомобиля. Под трансмиссией автомобиля принято считать силовую передачу. Ее основной задачей является передача крутящего момента от коленчатого вала к ведущим колесам. В свою очередь, трансмиссия также состоит из нескольких частей, в частности из коробки передач, сцепления, карданной передачи, дифференциала, полуосей и главной передачи. Последние соединены со ступицами колес;

• Двигатель автомобиля. Основной задачей и предназначением двигателя является преобразование тепловой энергии в механическую. Далее данная энергия передается через трансмиссию на колеса автомобиля;

• Механизм управления. Собственно сам механизм управления состоит из тормозной системы и рулевой;

• Электрооборудование автомобиля. Ни один современный автомобиль не обходиться без электрики, основными частями которой являются аккумуляторная батарея, электропроводка, генератор переменного тока и система управления двигателем. Это только основные части автомобиля, каждая из которых предусматривает систему в системе и порой не одну. На некоторых частях стоит остановиться детальней.

2. Краткий обзор видов моторов

Прежде всего, стоит отметить, что двигатель и мотор это одно и то же. Мотором чаще называют двигатели внутреннего сгорания или электрические. Не секрет, что двигатель служит источником энергии для передвижения транспортного средства. Большинство автомобилей предусматривает наличие двигателей внутреннего сгорания, которые условно можно поделить на:

• Поршневые, в которых расширяющиеся газы во время сгорания топлива заставляют двигаться поршень, который в свою очередь приводит в движение коленчатый вал автомобиля;

• В роторных двигателях те же газы приводят в движение вращающуюся деталь, собственно ротор.

Если углубляться, существует большое количество типов и подтипов двигателей. По типу топлива двигатели можно разделить на дизельные, бензиновые, газобаллонные и газогенераторные.

Также есть газотурбинные двигатели внутреннего сгорания, электрические, орбитальные, ротативные, роторно-лопастные и пр. На сегодняшний день наиболее распространенным является поршневой двигатель внутреннего сгорания.

5. Сцепление

Если говорить простыми словами, сцепление предназначено для того, что бы на короткое время разъединять двигатель от трансмиссии, а потом заново их соединять. Сцепление состоит из механизма сцепления и привода. Привод предназначен для того, что бы передавать усилия от водителя к определенному механизму. В автомобиле каждый механизм имеет свой привод, благодаря которому и приходит в действие.

Механизм сцепления – это устройство, в котором происходит процесс передачи крутящего момента посредством трения. Составляющими частями механизма сцепления являются картера, кожуха, ведущий, ведомый и нажимный диски.

Все вышеописанное – это только вершина айсберга, так как каждый из пунктов содержит еще не один десяток подпунктов. Для общего понимания устройства автомобиля вполне достаточно знать его основные узлы и агрегаты. Теперь вы точно знаете, как и почему ваш автомобиль двигается, тормозит и «кушает» бензин.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Эта статья предназначена для новичков, которым нужно научиться разбираться в машинах, а также различать виды кузовов.

Многим людям кажется, что автомобили очень похожи друг на друга, а главными отличиями являются лишь светотехника и багажник. Но сегодня мы попробуем освоить азы, которые помогут вам хоть немного прояснить ситуацию.

У каждой модели и марки автомобиля есть определенные особенности. Однако они также имеют немало общего. Если вы намерены хорошо разбираться в транспортных средствах и различать существующие виды кузовов автомобилей, то начнем!

Производители автомобилей

Следующий шаг – запомнить основные компании, занимающиеся производством автомобилей. Наиболее известные автопроизводители: Mercedes, Audi, Toyota, Volkswagen, Lexus, Renault, Mazda, Chevrolet и другие. Самый простой способ, который поможет вам запомнить всех автопроизводителей – по значкам в передней части авто.

Значок и кузов являются лишь визуальными различиями автомобилей. Поэтому для того, чтобы хорошо разбираться в машинах, нужно также уделить немало внимания изучения технических параметров авто – КПП, двигателю, а также ходовой части. Нужно понимать, что научиться всему лишь за несколько дней вы не сможете, в связи с чем рекомендуем вам запастись терпением и регулярно посещать наш Автопаб (обратите внимание на разделы “Полезные советы“ и “Устройство“)! Вместе с нами вы научитесь правильно обслуживать и ремонтировать своего «железного коня». Уже через некоторое время вы сможете стать одним из экспертов нынешней автомобильной промышленности.

Более подробную информацию об автомобильных значках и эмблемах, можно найти в соответствующем разделе нашего сайта.

Рекомендуем начать со статьи о том, какие классы автомобилей существуют, поскольку многие новички частенько задаются таким вопросом. Подписывайтесь на обновления и оставайтесь с нами!

Как научиться разбираться в машинах с нуля? Подробное

Как научиться разбираться в автомобилях внутри, снаружи и под капотом?

Умение разбираться в машинах — понятие довольно широкое. Для кого-то достаточно отличить одну модель от другой. Те же люди, профессия которых связана с автомобилями, вкладывают в это понятие гораздо более широкий смысл:

  • тип кузова;
  • класс автомобиля;
  • тип двигателя — инжектор, карбюратор, дизель, одно- или двухтактный, гибридный, электромобиль;
  • трансмиссия — механика, автомат, вариатор, роботизированная, преселективная (с двойным сцеплением).

Если вы работаете, например, в компании, торгующей запасными частями, или в автомагазине, то по должностной инструкции просто обязаны обладать широкими знаниями:

  • досконально знать модельный ряд того или иного автопроизводителя — то есть должны знать в чем разница между различными двигателями, к примеру ВАЗ-2104 — ВАЗ-21073, ВАЗ-21067, их объем, топливо, особенности;
  • технические особенности различных агрегатов;
  • особенности конструкции и устройства.

Если вам когда-либо приходилось покупать запчасти, то знаете, что хорошему специалисту достаточно показать ту или иную запчасть — рабочий тормозной цилиндр, шестерню второй передачи, главный или промежуточный вал КПП, тросик сцепления, выжимной подшипник, диск фередо — он без проблем назовет их марку, скажет от какой это машины, а самое главное — точно скажет, что это такое. Также он без труда подберет нужную вам деталь по каталогу — от уплотнительного резинового колечка или манжеты, до трамблера в сборе или кулисы коробки передач.

Понятно, что такое умение приходит только с опытом. Мы же попытаемся на нашем сайте Vodi.su дать основные рекомендации.

Базовые понятия

Любой автомобиль состоит из семи главных систем:

  • мотор;
  • трансмиссия;
  • рулевое управление;
  • шасси или подвеска;
  • тормозная система;
  • кузов;
  • электрооборудование.

Кузов — классы и типы

Первое, что мы видим, любуясь той или иной машиной — это кузов. Мы уже много рассказывали об этом на нашем сайте, поэтому просто повторим.

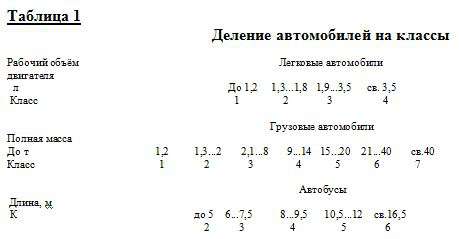

Также от длины кузова зависит класс автомобиля — способов классификации есть очень много, наиболее распространенной является европейская:

  • «А» — компактные хэтчбеки, например Chevrolet Spark, Daewoo Matiz;
  • «B» — малые авто — все ВАЗы, Дэу Ланос, Geely MK;
  • «C» — средний класс — Шкода Октавиа, Форд Фокус, Мицубиси Лансер.

Ну и так далее — на нашем сайте Vodi.su есть статья. где классы расписаны более подробно.

Свои типы классификации есть и у отдельных производителей, например BMW, Audi, или Мерседес. Достаточно зайти на официальный сайт, чтобы определить разницу:

  • Мерседес А-класс — самый малый класс, соответствует В-классу по европейской классификации;
  • В-класс — соответствует С-классу;
  • С-класс (Comfort-Klasse);
  • CLA — компактный престижный легкий класс;
  • G, GLA, GLC, GLE, M — Гелендваген, внедорожники и SUV-класс.

Несложно разобраться с классификацией Ауди:

  • А1-А8 — хэтчбеки, седаны универсалы с разной длиной кузова;
  • Q3, Q5, Q7 — внедорожники, кроссоверы;
  • ТТ — родстеры, купе;
  • R8 — спорткары;
  • RS — «заряженные версии» с улучшенными техническими характеристиками.

Такая же классификация и у БМВ:

  • Серии 1-7 — легковые авто типа хэтчбек, универсал, седан;
  • Х1, Х3-Х6 — внедорожники, кроссоверы;
  • Z4 — родстеры, купе, кабриолеты;
  • М-серия — «заряженные» версии.

Для большинства покупателей, особенно женского пола, именно тип кузова имеет решающее значение. Тем не менее, кузов — это лишь обертка, а технические характеристики — самое главное. Рассмотрим основные.

Двигатель

Тема необъятная, назовем главные моменты:

  • по типу топлива — бензин, дизель, газ, газо-топливные, гибриды, электромобили;
  • по количеству цилиндров — трехцилиндровые и более (есть например моторы на 8 и 16 цилиндров);
  • по расположению цилиндров — рядные (цилиндры просто стоят в ряд), оппозитные (цилиндры друг против друга), V-образные;
  • по расположению под капотом — продольные, поперечные.

В большинстве легковых авто используются рядные 3-4-цилиндровые двигатели с продольной (по оси движения) или поперечной установкой. Если же речь идет про грузовые авто или машины классом выше среднего, то мощность достигается за счет добавления цилиндров.

Кроме того, неотъемлемым элементом двигателя является система охлаждения, которая может быть:

  • жидкостная — охлаждение производится тосолом. антифризом. простой водой;
  • воздушная — яркий пример «Запорожец», в котором двигатель находился сзади, а воздух всасывался благодаря вентилятору, такая же система используется на мотоциклах;
  • комбинированная — охлаждение с помощью тосола, для дополнительного обдува применяется вентилятор.

Также важные моменты:

  • система впрыска — карбюратор, инжектор;
  • система зажигания — контактная (с помощью распределителя), бесконтактная (датчик Холла. коммутатор), электронная (процесс контролируется блоком управления);
  • механизм газораспределения;
  • система смазки и так далее.
Трансмиссия

Основная задача трансмиссии — передавать момент вращения от мотора к колесам.

  • сцепление — соединяет или разделяет трансмиссию с двигателем;
  • коробка передач — выбор режима езды;
  • кардан, карданная передача — передает момент движения на ведущую ось;
  • дифференциал — распределение момента между колесами ведущей оси.

В большинстве современных авто применяется одно- или двухдисковое сухое сцепление, работающее в паре с механической или роботизированной (полуавтоматической, преселективной) коробкой передач, либо гидротрансформатор — гидрообъемная система, в которой энергия двигателя приводит в движение поток масла — автоматические коробки передач или CVT (вариаторная КПП).

Вот как раз тип коробки передач имеет для многих решающее значение. По собственному опыту скажем, что механика — наилучший вариант, поскольку водитель сам выбирает оптимальный режим и при этом расходуется меньше топлива. К тому же, МКПП проста и дешева в обслуживании. Автомат и вариатор — значительно упрощают процесс вождения, но если они сломаются, то готовьте нешуточные суммы денег.

Также трансмиссия включает в себя такое понятие, как тип привода:

  • передний или задний — момент вращения приходится на одну ось;
  • полный — ведущими являются обе оси, правда, привод может быть как постоянным, так и подключаемым.

Раздаточная коробка служит для распределения крутящего момента на оси автомобиля. Она устанавливается в полноприводных авто, например УАЗ-469 или ВАЗ-2121 «Нива».

Как видим, автомобиль — довольно сложный механизм. Тем не менее, большинству достаточно уметь управлять им и выполнять простейшие операции, например замену колеса. Техобслуживание же лучше доверить профессионалам.

: устройство и выбор автомобиля

Читайте также:

Как устроена головка блока цилиндровКорпус ГБЦ (картер) получают методом литья и последующей металлообработки (фрезерование, сверление).…

Чем занимается отдел маркетинга на предприятии и нужен ли он вам Потребность в создании отдела…

История Понятие возникло в Англии в XIV веке как орудие борьбы против произвола королевских фаворитов:…

Ищете, где почитать про устройство автомобиля? Надоели издёвки автомехаников? Хотите знать про свой автомобиль все? Тогда вы зашли туда, куда нужно!

Мы рады приветствовать вас на нашем сайте! Вместе разберем «по винтикам» ваше авто, расскажем про основные узлы, даже покажем их на картинках и видео, рассмотрим принцип строения автомобиля, его конструктивные особенности, узнаем, чем автомобиль отличается от трактора и велосипеда и почему бензин заливается не в бачок омывателя, а в топливный бак.

То есть мы хотим сказать, что сайт будет полезен не только гуру автомобильного направления, но и простым, неискушённым в автотематике людям, а попросту — новоиспеченным автолюбителям.

Ознакомившись с тематикой сайта, на вопрос автомеханика: «Вы стучали по колесам, что бы появилась искра?», ответите гордо – «Да, стучал(а), но сила удара маленькая, поэтому по совету друзей, которые ремонтировались у вас, приехал(а) к Вам, чтобы и вы постучали, а потом посмотрели мне систему зажигания». Поверьте, после этого все намеки на профнепригодность закончатся, несмотря на пол и возраст!

На сайте рассмотрены все узлы и системы двигателя внутреннего сгорания. Коробки передач мы так же не оставили в стороне. Вы ознакомитесь с современными КПП автомобиля, некоторые сможете рассмотреть визуально, увидеть своими глазами, как крутятся шестерни или ремень вариатора. Кроме того, вы узнаете, для чего нужна система впрыска и система выпуска отработанных газов, и много другой полезной информации.

Для особенно пытливых умов создан автоблог, где можно оставить свои комментарии или спросить совета. Тематика блога обширна – от устройства авто до новинок автоиндустрии. Также на страницах блога расскажем о типичных неисправностях того или иного узла автомобиля, способах «лечения». С радостью поделимся маленькими «хитростями» по эксплуатации авто, будем рады, если эти «хитрости» услышим и от вас.

В общем, добро пожаловать на сайт! Читайте, ищите, вникайте и спрашивайте!

АВТОМОБИЛЬ СОСТОИТ ИЗ:

1) Кузов (рама) — это часть автомобиля предназначенная для размещения водителя и пассажиров или груза. Кузов является самой основной и дорогостоящей деталью автомобиля, так как прямолинейно влияет на долговечность автомобиля. При покупке автомобиля покупатель первым делом обращает внимание на состояние кузова и его внешний вид.

2) Двигатель (мотор) — это сердце автомобиля, задача, которого преобразовать тепловую энергию в механическую работу. Двигатель создает крутящий момент и через трансмиссию передает вращение на колеса, для того, чтобы автомобиль начал движение. Двигатель состоит из

  • Кривошипно-шатунный механизм (КШМ) — воспринимает на себя давление газов после сгорания горючей смеси и преобразует возвратно-поступательное движение поршня-шатуна в вращательное движение коленчатого вала.
  • Газораспределительный механизм (ГРМ)— открывает и закрывает клапана для впуска в цилиндры горючей смеси и выпуска отработавших газов.
  • Система охлаждения двигателя — отводит тепло от нагреваемых деталей двигателя, обеспечивая оптимальный температурный режим работы.
  • Система смазки двигателя -для подвода масла к трущимся поверхностям деталей, что вследствие уменьшает трение между ними и снижает потери мощности двигателя.
  • Система питания двигателя — для приготовления оптимальной горючей смеси, которая состоит из топлива и воздуха. Подает горючую смесь в цилиндры двигателя и отводит отработавшие газы.
  • Система зажигания двигателя— создает и подает ток высокого напряжения в цилиндры для последующего воспламенения рабочей смеси.

3) Трансмиссия автомобиля отвечает за передачу крутящего момента от двигателя к ведущим колесам, а также изменяет величину и направление этого момента. Конструкция трансмиссии в корне зависит от количества ведущих мостов. Автомобиль у которого все мосты являются ведущими называется полноприводным.

Трансмиссия автомобиля состоит из

  • Сцепление — служит для разъединения двигателя и коробки передач во время переключения передач (без остановки двигателя) и плавного их соединения при трогании с места.
  • Коробка передач — изменяет силу тяги, скорость и направление движения автомобиля. Обеспечивает отсоединение двигателя от трансмиссии за счет включения нейтральной передачи.
  • Карданная передача — обеспечивает передачу крутящего момента от коробки передач к ведущим мостам.
  • Главная передача — увеличивает крутящий момент и передает его на полуоси.
  • Дифференциал — обеспечивает вращения колес ведущего моста с разной угловой скоростью
  • Раздаточная коробка — распределяет крутящий момент от коробки передач к ведущим мостам, увеличивая передаточное число. Позволяет включать и отключать передний ведущий мост.

4) Рулевое управление — обеспечивает движения автомобиля в заданном направлении.

5) Тормозная система — для снижения скорости и полной остановки автомобиля или его удержания на месте.

6) Ходовая часть — выполняет роль тележки и служит для перемещения автомобиля по дороге. Механизмы и детали ходовой части обеспечивают комфортные условия передвижения, уменьшая вибрации и тряску.

4) Система электрооборудования автомобиля — это устройства, которые вырабатывают, передают или потребляют электроэнергию на автомобиле, обеспечивая стабильную работу двигателя, трансмиссии, ходовой части автомобиля, а также влияют на автоматизацию процессов автомобиля, безопасность движения и комфорт водителя и пассажиров.

УЧЕБНИК УСТРОЙСТВО АВТОМОБИЛЯ

Для того, чтобы изучить устройство грузового и легкового автомобиля необходимо последовательно изучать материалы учебника. Для эффективного обучения рекомендуем изучать материал схематически, в следующей последовательности:

1) Назначение автомобиля (прежде чем изучать устройство и работу автомобиля надо знать его предназначение);

2) Устройство автомобиля (первым шагом необходимо изучить общее устройство автомобиля, затем можно приступать к изучению устройства агрегатов и систем автомобиля);

3) Принцип работы автомобиля (если вы изучили назначение и устройство автомобиля, вам будет легче понять принцип работы автомобиля).

Такая схема обучения устройству автомобиля поможет вам изучить учебник «Устройство автомобиля» в кратчайшие сроки. Придерживаться схематичности обучения необходимо при рассмотрении строения всех агрегатов и систем автомобиля.

Не каждый опытный автомобилист знает как устроен современный автомобиль, а если вы новичок вам обязательно придется столкнуться с вопросами технического обслуживания, ремонта и диагностики автомобиля. А могут возникать такие ситуации, в которых придется ремонтировать автомобиль самому. Для того, чтобы понять как ремонтировать автомобиль самому, необходимо изучать книги по ремонту автомобилей

Если вы начинающий водитель, вам понадобиться выбрать хорошую станцию технического обслуживания (СТО), и научится ремонтировать автомобиль самому. Для того, чтобы облегчить вам обучение, были созданы разделы посвященные техническому устройству, ремонту и обслуживанию автомобиля

1) Как ремонтировать автомобиль самому — У вас поломался автомобиль и вы хотите его отремонтировать сами? Тогда раздел «Как отремонтировать автомобиль самому», для вас.

2) Капитальный ремонт двигателя автомобиля — это техническая информация о том, как ремонтировать двигатель своими руками

3) Неисправности автомобиля и как устранять неисправности — раздел сайта, где собрана информация о том как определить неисправности, причины их возникновения и способы устранения неисправностей

Современные марки автомобилей так быстро развиваются, что не успеваешь изучать устройство современных автомобилей . Но это ни есть плохо, ведь развитие современных автомобилей облегчает нам жизнь, а именно: управление автомобилем становится более легким, безопасным и комфортабельным. В последнее время лучшие авто производители обращают внимание на расход топлива и экологию, в связи с этим создаются новые, современные двигатели нового поколения . Проектирование и расчет надежного нового автомобиля это главная задача инженера, который его создает

1) Проектирование и расчет автомобиля — это раздел, в котором находятся материалы, которые помогут вам изучить расчет и проектирование автомобиля, получить теоретические знания автомобильного дела, разобраться в автомобильных терминах и обозначениях.

2) Надежность автомобиля — это раздел, где вы найдете различные способы повышения надежности агрегатов и механизмов автомобиля.

3) Обучение токарному делу — если вы решили изучить токарное дело, понять основы токарного дела, освоить приемы работы токаря и оборудование с которым он работает вам сюда.

4) Технология сварки автомобиля — это раздел, который поможет вам изучить различные технологии сварки и понять принципы сварочного дела.

5) Технология покраски кузова автомобиля — если вы хотите научится ремонтировать кузов, узнать современные технологии покраски кузова, а также оборудование и материалы, которые используются для покраски кузова , вам сюда.

Ну что же, думаю у каждого из Вас, есть огромный запас терпения, чтобы разобраться с тем, как устроен автомобиль, принцип работы автомобиля, как ремонтировать автомобиль самому, а также освоить правила эксплуатации и обслуживания автомобиля. Желаю Вам приятного обучения!

http://auto-nix.ru/drugoe/ustrojstvo-mehanicheskoj-korobki-peredach-avtomobilya-i-rasshifrovka-mkpp-opisanie-printsipa-raboty-dlya-chajnikov-shema-pereklyucheniya-skorostej-foto-i-video.html
Источник http://ravon-r2.ru/tehnicheskoe-ustrojstvo-avtomobilja-dlja-chajnikov/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
