Что случилось с двигателем Ванкеля и куда он исчез с авторынка: Движение: Ценности: Lenta.ru

В этом году отмечается полувековой юбилей сразу двух знаковых для истории автомобилестроения моделей. Немецкий NSU Ro 80 и «японка» Mazda Cosmo стали первыми автомобилями с роторным двигателем, подходившими под определение «массовые». Но, увы, изобретенному инженерами фирмы NSU Ванкелем и Фройде новому типу двигателя внутреннего сгорания так и не удалось завоевать мир.

После создания в конце XIX столетия поршневого двигателя внутреннего сгорания прогресс в этой области пошел по пути разработки уже имеющейся концепции. Инженеры создавали все более мощные и совершенные двигатели, но суть оставалась все той же — в цилиндрическую камеру тем или иным способом попадало топливо, образовывавшиеся после сгорания топлива газы толкали поршень. И только в конце 1950-х два немецких инженера, работавшие в известной тогда своими мотоциклами фирме NSU Феликс Ванкель и Вальтер Фройде, предложили принципиально новую конструкцию.

В их двигателе цилиндры отсутствовали как класс: установленный на валу трехгранный ротор был жестко соединен с зубчатым колесом, входившим в зацепление с неподвижной шестерней — статором. По сравнению с обычным поршневым мотором внутреннего сгорания, двигатель Ванкеля (как он стал известен по имени одного из создателей) имел меньшие в 1,5-2 раза габариты, большую удельную мощность, меньшее число деталей (два-три десятка вместо нескольких сотен), а также — за счет отсутствия коленвала и шатунов — более высокие динамические показатели. Впрочем, были и недостатки, с которыми так и не удалось справиться за все время выпуска автомобилей с роторными двигателями: довольно высокий расход топлива на низких оборотах, повышенное потребление масла и сложность в производстве (из-за необходимости точности геометрических форм деталей).

Фото: Science Museum / Globallookpress.com

Любопытно, что сам Ванкель не умел водить автомобиль и не имел водительских прав — поскольку с раннего детства страдал сильной близорукостью. Это, впрочем, не помешало ему доработать первоначально мотоциклетный движок под нужды автопрома, и в 1964 году NSU выпустила первый в мире серийный роторный автомобиль — кабриолет NSU Spider на базе заднеприводной модели Sport Prinz. Машина выпускалась ограниченной серией (за три года было собрано 2375 экземпляров) и была довольно дорога, в пересчете на нынешние деньги — около 22 тысяч долларов за двухместную малолитражку длиной 3,6 метра.

В 1967 году на рынок вышли сразу две модели с роторными двигателями, ставшие действительно массовыми. NSU представила топовый седан Ro 80, а японская фирма Mazda — спортивное купе Cosmo, первое в полувековой череде машин с двигателем Ванкеля в своей линейке. Немецкая машина, увы, оказалась довольно капризной и «сырой», хотя и была признана «автомобилем года-1968» в Европе. Постоянные рекламации и необходимость дорогостоящего ремонта уже проданных авто привели компанию практически к банкротству — в 1969 году она была куплена концерном Volkswagen и слита в одно подразделение с маркой Audi. Производство Ro 80 тем не менее продолжалось до 1977 года; всего было выпущено более 37 тысяч автомобилей. Передовой для конца 1960-х дизайн кузова, сперва не оцененный потребителями, оказал впоследствии влияние, в частности, на популярную модель Audi 100.

Фото: CPC Collection / Alamy / Diomedia

Кстати, лицензию на «ванкель» купил и СССР. 140-сильным роторным двигателем оборудовались версии вазовских «пятерок» и «семерок» для милиции и КГБ. Внешне они не отличались от серийных машин, но на дороге демонстрировали необходимую резвость. В 1990-е малой серией выпускались и «гражданские» 2108 и 21099 с роторным мотором ВАЗ-415, также абсолютно идентичные по дизайну кузова с «нормальными». Обманчивая внешность породила множество шоферских легенд: неприметная «девятка» вдруг срывалась с места и обгоняла солидный BMW (разгон до сотни у роторной версии занимал 9 секунд, а максимальная скорость достигала 190 километров в час).

Экспериментировали с двигателем Ванкеля и французы из Citroen. Однако модель GS Birotor с двухроторным двигателем вышла на рынок в октябре 1973 года — точно в месяц начала крупнейшего нефтяного кризиса. Машина стоила на 70 процентов дороже стандартной модели GS с четырехцилиндровым мотором, а топлива потребляла больше, чем представительская DS. В результате удалось с большим трудом продать 847 экземпляров, после чего производство было свернуто.

В конечном счете на рынке «ванкелей» осталась только Mazda, продолжавшая совершенствовать двигатель и выпустившая около 20 моделей с роторным двигателем. Инженерам японской компании удалось повысить экономичность и снизить объем токсичных выхлопов (еще одна «врожденная болезнь» роторных двигателей), но даже со всеми усовершенствованиями последняя выпускавшаяся роторная модель, RX-8, не соответствовала нормам Евросоюза. В 2010 году ее прекратили продавать в Европе, а в 2012-м было свернуто производство и для других рынков. Спортивные роторные модели Mazda, однако, за почти полвека производства успели завоевать поклонников во многих странах, включая нашу. Вот что рассказывает о своей RX-8 москвич Олег, автолюбитель со стажем:

«Приобрести RX-8 я решил вовсе не из-за роторного двигателя, а скорее вопреки ему. Но ничего похожего на рынке тогда не было: полноценное четырехместное купе с дверями, которые по старой памяти именуют suicide doors — разве что Rolls-Royce. А еще эти «надбровные дуги» над передними колесами. Однако все, с кем я делился идеей, крутили пальцем у виска: «больше 30 тысяч ротор не ходит», «масла жрет столько же, сколько и бензина», «а бензина — как американский грузовик», «ниже нуля не заводится» и так далее. «Зато не угонят», — решил я. Машина пришла зимой, и первые же недели показали, что перемещение по заснеженной Москве не то что бы совсем невозможно, но требует очень крепких нервов — машина норовила уйти в занос в каждом повороте или забуксовать там, где легко проезжала любая переднеприводная малолитражка. Но, как назло, даже в лютый мороз заводилась исправно. Да и сколько той зимы.

Фото: National Motor Museum / Heritage Images / Getty Images

Снег сошел, и Mazda, наконец, оказалась в своей стихии. Да, масло (каждую тысячу приходилось открывать капот и доливать до рисочки), да, расход (в особенно хорошие дни бывало и больше 20 литров на сотню), но все это компенсировалось возможностью обмануть слух окружающих и, раскрутив двигатель до 9000 оборотов, прикинуться гоночным мотоциклом. Точный руль, задний привод и 230 лошадиных сил превращали любую, еще не изобиловавшую тогда камерами дорогу, в гоночный трек практически без моего участия. Даже стоя под окном, машина, казалось, куда-то ехала. Из-под этого окна, разоблачив тем самым еще один миф, ее и угнали. К тому времени, несмотря на то, что роторного двигателя побаивались даже «официалы», машина прошла 70 тысяч километров без намеков на какие-либо неполадки.

Audi A1 E-Tron Concept

Фото: Adrian Moser / Bloomberg / Getty Images

Хотя производство серийных автомобилей с роторным двигателем прекратилось еще пять лет назад, разработчики, похоже, не собираются навсегда расставаться с «ванкелем». Перспективными в этом смысле представляются гибридные силовые установки — благодаря малому размеру роторно-поршневого двигателя. Так, Audi в 2010 году продемонстрировала в Женеве гибридный прототип A1 e-tron concept с 60-сильным электромотором и двигателем Ванкеля рабочим объемом всего 250 кубических сантиметров, развивающим мощность 20 лошадиных сил и выполняющим фактически функцию генераторной установки.

Автомобили с роторным двигателем — в чем их преимущество? + Фото, Видео

Обычно «сердце» машины представляет собой цилидро-поршневую систему, то есть основано на возвратно-поступательном движении, однако есть и другой вариант – автомобили с роторным двигателем.

Автомобили с роторным двигателем – главное отличие

Основная сложность в работе ДВС с классическими цилиндрами – преобразование возвратно-поступательного движения поршней в крутящий момент, без которого колеса не будут вращаться. Именно поэтому с того момента, как был создан первый двигатель внутреннего сгорания, ученые и механики-самоучки ломали головы над тем, как сделать мотор с исключительно вращающимися узлами. Удалось это германскому технику-самородку Ванкелю.

Первые эскизы были им разработаны в 1927 году, по окончании высшей школы. В дальнейшем механик купил небольшую мастерскую и вплотную занялся своей идеей. Итогом многолетней работы стала рабочая модель роторного ДВС, созданная совместно с инженером Вальтером Фройде. Механизм оказался похожим на электромотор, то есть основой его стал вал с трехгранным ротором, очень похожим на треугольник Рело, который был заключен в камеру овальной формы. Углы упираются в стенки, создавая с ними герметичный подвижный контакт.

Полость статора (корпуса) делится сердечником на соответствующее числу его сторон количество камер, причем за один оборот ротора отрабатываются три основных такта: впрыск топлива, воспламенение, выброс отработанных газов. На деле их, конечно, 5, но два промежуточных, сжатие топлива и расширение газов, можно не принимать во внимание. За один полный цикл происходит 3 оборота вала, а если учесть, что обычно устанавливаются два ротора в противофазе, автомобили с роторным двигателем имеют мощность в 3 раза больше, чем классические цилиндро-поршневые системы.

Насколько популярен роторный дизельный двигатель?

Первыми машинами, на которых был установлен ДВС Ванкеля, стали легковушки NSU Spider 1964 года выпуска, мощностью в 54 л.с., что позволяло разгонять транспортные средства до 150 км/ч. Далее, в 1967 году, был создан стендовый вариант седана NSU Ro-80, красивый и даже элегантный, с суженым капотом и несколько более высоким багажником. В серийное производство он так и не вышел. Впрочем, именно этот автомобиль подтолкнул многие компании покупать лицензии на роторный дизельный двигатель. В их число вошли Toyota, Citroen, GM, Mazda. Нигде новинка не прижилась. Почему? Тому причиной были серьезные ее недостатки.

Образуемая стенками статора и ротора камера значительно превышает объем классического цилиндра, топливно-воздушная смесь получается неравномерной. Из-за чего даже с применением синхронного разряда двух свечей не обеспечивается полное сгорание топлива. Как следствие – ДВС неэкономичен и неэкологичен. Именно поэтому, когда разразился топливный кризис, NSU, сделавшая ставку на роторные двигатели, была вынуждена слиться с Volkswagen, где от дискредитировавших себя «ванкелей» отказались.

Компанией Mercedes-Benz было выпущено лишь два автомобиля с ротором – С111 первого (280 л.с., 257.5 км/ч, 100 км/ч за 5 сек) и второго (350 л.с., 300 км/ч, 100 км/ч за 4.8 сек) поколения. Компанией Chevrolet также были выпущены две пробные машины Corvette, с двухсекционным двигателем на 266 л.с. и с четырехсекционным на 390 л.с., но все ограничилось их демонстрацией. За 2 года, начиная с 1974, компанией Citroen были выпущены с конвейера 874 автомобиля Citroen GS Birotor мощностью в 107 л.с., затем их отозвали для ликвидации, однако около 200 так и остались у автолюбителей. А значит, есть вероятность встретить их сегодня на дорогах Германии, Дании или Швейцарии, если, конечно, их владельцам дался капитальный ремонт роторного двигателя.

Наиболее стабильное производство смогла наладить компания Mazda, с 1967 по 1972 годы было выпущено 1519 автомобилей марки Cosmo, воплощенные в двух сериях по 343 и 1176 машин. За тот же период было выпущено в массовое производство купе Luce R130. «Ванкели» начали ставить на все без исключения модели Mazda с 1970 года, в том числе и на автобус Parkway Rotary 26, развивающий скорость до 120 км/ч при массе 2835 кг. Приблизительно в то же время началось производство роторных двигателей в СССР, правда, без лицензии, а, следовательно, до всего доходили своим умом на примере разобранного «ванкеля» с NSU Ro-80.

Разработка осуществлялась на заводе ВАЗ. В 1976 году был качественно изменен двигатель Ваз-311, а через шесть лет массово стала выпускаться марка Ваз-21018 с ротором мощностью 70 л.с. Правда, на всей серии вскоре был установлен поршневой ДВС, поскольку все «ванкели» сломались при обкатке, и потребовалась замена роторного двигателя. С 1983 года с конвейера стали съезжать модели Ваз-411 и Ваз-413 на 120 и 140 л.с. соответственно. Ими были оснащены отряды ГАИ, МВД и КГБ. В настоящее время роторами занимается исключительно компания Mazda.

Автомобили с роторным двигателем

Возможен ли ремонт роторного двигателя своими руками?

Самостоятельно что-либо сделать с ДВС Ванкеля довольно сложно. Наиболее доступное действие – замена свечей. На первых моделях они были вмонтированы непосредственно в неподвижный вал, вокруг которого вращался не только ротор, но и сам корпус. В дальнейшем, наоборот, статор сделали неподвижным, установив в его стенке 2 свечи напротив клапанов впрыска топлива и выпуска отработанных газов. Любые другие ремонтные работы, если вы привыкли к классическим поршневым ДВС, практически невозможны.

В двигателе Ванкеля деталей на 40 % меньше, чем в стандартном ДВС, работа которого основана на ЦПГ (цилиндро-поршневой группе).

Опорные вкладыши вала меняются в том случае, если начала проглядывать медь, для этого снимаем шестерни, осуществляем замену и снова напрессовываем зубчатые колеса. Затем осматриваем сальники и, если необходимо, меняем их тоже. Осуществляя ремонт роторного двигателя своими руками, будьте внимательны при снятии и установке пружин маслосъемных колец, передние и задние различаются по форме. Торцевые пластины тоже при необходимости подвергаются замене, причем устанавливать их нужно согласно буквенной маркировке.

Угловые уплотнения в первую очередь монтируются с передней стороны ротора, желательно их сажать на зеленую кастроловскую смазку, чтобы зафиксировать на время сборки механизма. После установки вала ставятся тыльные угловые уплотнения. Накладывая на статор прокладки, смажьте их герметиком. Апексы с пружинами в угловые уплотнители вставляются уже после того, как ротор помещен в корпус статора. В последнюю очередь смазываются герметиком прокладки передней и задней секций перед крепежом крышек.

Роторные движки. Почему у твоей тачки не такой мотор?

Роторные двигатели по сей день будоражат умы инженеров. Простая и одновременно высокомощная конструкция по своей эффективности уступает только электромоторам. В этом материале мы окунемся почти в вековую историю данного типа двигателей и постараемся ответь на вопрос: “Почему под капотами наших тачек нет таких моторов?”.

Начало

Создание роторного двигателя прочно ассоциируется с фамилией одного известного инженера – Феликса Ванкеля. Сам Ванкель в интервью одному печатному изданию рассказал, что схему работы нового двигателя он увидел во сне, когда ему было всего 17 лет. К слову, часть современных последователей Ванкеля скептически относится к этому факту. Они убеждены, что изобретенный двигатель невозможно создать, досконально не зная недостатки обыкновенных двигателей.

Как всем нам известно, обычный двигатель внутреннего сгорания имеет четыре цикла работы – впрыск, сжатие, сгорание и выхлоп. Опираясь на эти данные, Ванкель пришел к выводу, что все эти операции можно осуществить при вращении. Первый эскиз будущего революционного двигателя Ванкель сделал в 1924 году, через пять лет после того, как ему приснился «вещий» сон. Спустя еще 3 года Феликс открывает собственную мастерскую в городе Гейдельберг, где, собственно, и появляются на свет чертежи уникального мотора с «вращающимися поршнями». В 1929 году Ванкель получает патент на свое изобретение. Спустя еще 7 лет была получена патентная заявка на двигатель типа DKM (вращающиеся поршни).

Перспективного и молодого инженера сразу заприметили власти фашисткой Германии, в связи с чем работы по воплощению «двигателя мечты» в жизнь были приостановлены. Во время войны Феликс успешно сотрудничал с такими компаниями, как BMW, Daimler и DVL, которые занимались постройкой авиадвигателей. Кстати, после окончания Второй Мировой войны Феликсу даже пришлось сидеть в тюрьме (около 1 года). Его обвинили в пособничестве фашистскому режиму.

В 1951 году талантливый инженер устраивается на работу в мотоциклетную фирму NSU, где его наработками сразу интересуется Вальтер Фройде – известный конструктор мотоциклетных двигателей. Под его патронатом работа над роторным двигателем заметно ускоряется, и первый рабочий прототип был собран в 1957 году. После обкатки первых образцов Фройде предложил изменить концепцию роторного двигателя, зафиксировав камеру сгорания. Изначально в двигателе Ванкеля ротор вращался вокруг неподвижного вала вместе с камерой сгорания, что обеспечивало практически полное отсутствие вибраций. Обновленный двигатель получил обозначение ККМ.

Несмотря на то, что Ванкелю не понравилась новая концепция, он прекрасно понимал, что такой вариант намного легче в обслуживании и такая банальная процедура, как замена свечей, не потребует полного разбора двигателя. Первый образец обновленного двигателя появился в июле 1958 года, и, по сути, эта конструкция принципиально не менялась до наших дней.

Как это работает?

Изюминкой такого типа двигателей, как ни странно, является сам ротор, который, по сути, и является поршнем. Цилиндром служит статор, имеющий форму эпитрохоиды, а когда ротор двигается по поверхности статора, образуются полости (по сути – традиционные камеры сгорания). В итоге за один оборот ротора весь процесс повторяется трижды, а общая геометрическая форма позволяет добиться аналогичного количества тактов – впуск, сжатие, рабочий ход и выпуск.

Ещё один плюс в копилку роторного двигателя – полное отсутствие системы газораспределения, эту роль на себя берет сам ротор.

Серийное будущее

В конце 1950-х годов послевоенная Германия начала потихоньку процветать, и продажи автомобилей с каждым годом обновляли рекорды. Компания NSU делает ставку именно на роторные моторы, разработанные Ванкелем. Первым автомобилем, использующим новый двигатель, становится компактный родстер NSU Spider. Установленный под капотом небольшой мотор развивал всего 54 л.с., но тем не менее этого вполне хватало для разгона до 150 км/ч.

Чуть позже появляется еще одна модель – NSU Ro-80, именно этот автомобиль приносит инженеру всемирную известность. Роторная сущность автомобиля заложена уже названии модели. Ro – «ротор». Автомобиль получил мотор, развивающий 115 л.с., до 100 км/ч он мог разгонятся за 12,8 секунды. Не плохо как для конца 1960-х годов!

В разные годы автомобили с роторными моторами выпускали многие компании. Но нужно отметить, что большинство концептов так и не были воплощены в жизнь. Например, компании Mercedes и Chevrolet в 1970-х годах планировали выпуск собственных суперкаров, оснащенных именно роторными движками. Но настоящим оплотом роторного движения стала японская компания Mazda, которая выпускает автомобили с роторными двигателями до сих пор.

Недостатки

Несмотря на всю инновационность конструкции, данный двигатель имел ряд серьезных недостатков, которые проявились практически сразу. Чего только стоит тот факт, что первый рабочий прототип роторного мотора исчерпал заложенный ресурс всего за два часа работы!

Из-за сложной формы камеры сгорания и её сравнительно больших размеров роторные двигатели были склонны к перегреву, ведь в отличие от ДВС камера сгорания всего одна, и работает она постоянно. Это приводит к падению КПД работы двигателя, а также к низкой топливной экономичности. Последний фактор возникает из-за плохого смешивания воздушно-топливной смеси.

Чуть позже, с развитием технологий и появлением новых высокопрочных сплавов, инженерам удалось совладать с высокими температурами.

Еще одна проблема роторных двигателей – система уплотнений. В обычном поршневом двигателе компрессионные кольца двигаются в одном и том же направлении. В роторном моторе уплотнителям приходится постоянно работать под разными углами. Из-за этого возникает повышенный износ, который пытаются скомпенсировать, впрыскивая масло прямо в коллектор.

К еще одному недостатку роторных двигателей можно отнести сравнительно низкий крутящий момент. Для того чтобы снять вращение с ротора (который сам непрерывно крутится), применяются эксцентрично расположенные на главном валу диски, или другими словами – кривошипно-шатунный механизм. Именно из-за него классические двигатели имеют низкий КПД. Хотя, говоря по правде, в двигателе Ванкеля он имеет значительно упрощённую конструкцию.

Роторные моторы в СССР

Покорение диковинным двигателем Советского Союза началось в самом начале 1970-х годов. В 1974 году на базе завода в Тольятти создается специальное конструкторское бюро роторно-поршневых двигателей. Как это часто бывало, лицензию покупать не стали, а просто скопировали роторный мотор, используемый в серийной NSU Ro-80. Первым отечественным роторным двигателем стал ВАЗ-311, выпущенный в 1976 году, причем усовершенствование конструкции длилось еще 6 лет. Первым серийным автомобилем, оснащенным новым двигателем, стала обыкновенная «копейка», получившая индекс ВАЗ-21018. Всего было выпущено 50 автомобилей, мощность двигателя достигала 70 л.с.

Развивая идею и усовершенствовав конструкцию, в 1983 году появляется два новых двигателя – ВАЗ-411 и ВАЗ-413, отличающихся мощностью. Так, 411 развивал 120 л.с., тогда как 413 – все 140 «лошадок»! Эти двигатели устанавливались на милицейские автомобили ГАИ, а также использовались в спецслужбах Союза.

Последней советской итерацией роторного двигателя стала модель ВАЗ-415, основным отличием от предшественников была возможность устанавливать мотор как на заднеприводные, так и на переднеприводные автомобили. Например, обычная «девяносто девятая» с роторным двигателем могла разгонятся до 100 км/ч за 9 секунд.

Перспектива

На сегодняшний момент только компания Mazda официально ведет разработку роторных двигателей. Именно у этой японской компании накопился просто гигантский опыт в этой сфере. Кроме того, именно Mazda смогла адаптировать роторный мотор к эксплуатации на водороде, что, как мы с вами понимаем, полностью исключает вредные выбросы.

Как сообщили недавно представители компании Mazda, наследник легендарной RX-8 также будет оснащен роторным двигателем. Надеемся, ждать осталось недолго!

Роторно — поршневой двигатель (двигатель Ванкеля). Роторно-поршневой двигатель Почему роторный двигатель не используют

Как известно, подавляющее большинство современных автомобилей оснащено двигателями внутреннего сгорания или ДВС. Суть их работы состоит в преобразовании энергии, образующейся при сжигании топливной смеси, во вращение вала, от которого при помощи механического привода движение передается на колеса транспортного средства. В подавляющем большинстве автомобилей сейчас используются ДВС, устроенные по поршневой схеме. Но, есть и другой тип двигателей внутреннего сгорания, а именно — роторные двигатели. О данном типе двигателя мы и расскажем в данной статье.

История роторных двигателей началась в 1957 году, когда немецкими инженерами Феликсом Ванкелем и Вальтером Фройде был продемонстрирован первый работоспособный образец такого силового агрегата. Поначалу новинкой очень серьезно заинтересовались многие ведущие мировые производители автомобилей (в частности, Mercedes-Benz, General Motors, Citroen), однако в итоге только японская Mazda решилась на то, чтобы освоить выпуск роторных двигателей крупными сериями и не отказываться от них в течение весьма длительного времени.

Кстати говоря, даже отечественный ВАЗ в течение целого ряда лет выпускал ограниченными сериями «Жигули» с роторными силовыми агрегатами. «Обычным» покупателям они не поставлялись, а отправлялись эти машины в автопарки КГБ и, в совсем небольших количествах, МВД СССР.

Принцип работы роторного двигателя, также как и обычного поршневого двигателя, базируется на преобразовании энергии сгорания в энергию вращения, однако это преобразование осуществляется немного другим способом. В роторном двигателе вращательное движение совершает непосредственно главный рабочий его элемент — ротор. Именно в этом состоит важнейшее отличие роторного двигателя внутреннего сгорания от поршневого ДВС, в котором главными подвижными рабочими элементами являются поршни, совершающие не вращательное, а возвратно-поступательное движение.

Таким образом, в роторных двигателях в силу их конструкции полностью исключаются достаточно сложные по своей конструкции и требующие периодического обслуживания кривошипно-шатунные механизмы, преобразующие возвратно-поступательное движение во вращательное движение коленчатого вала.

Так же, как и в поршневом, в роторном двигателе используется давление газов, образующихся в результате сгорания топливно-воздушной смеси. Однако оно возникает не в цилиндрах, а в камере, которая образуется той частью корпуса, которая закрыта стороной находящегося внутри нее треугольного ротора. Именно он и используется вместо поршней.

Вращение ротора под воздействием этого давления происходит по траектории, очень напоминающей линию, нарисованную спирографом. Благодаря этому все три вершины треугольного ротора при соприкосновении со внутренними стенками корпуса двигателя образуют герметичные камеры сгорания. По мере вращения ротора каждый из трех этих объемов попеременно то расширяется, то сжимается. Такой режим функционирования роторного ДВС обеспечивает осуществление таких процессов, как:

• Поступление топливно-воздушной смеси;
• Сжатие;
• Полезную работу;
• Выпуск выхлопа.

Таким образом, роторный двигатель точно так же, как и стандартный поршневой двигатель современного автомобиля, является четырехтактным.

Система зажигания и система впрыска топлива в роторных двигателях схожа с аналогичными, используемыми в двигателях поршневых, однако строение этих ДВС совершенно различно. Основными конструктивными элементами роторного двигателя являются:

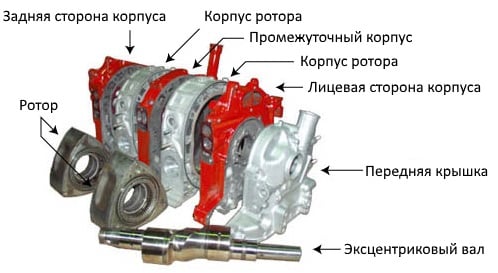

• Ротор;
• Статор (корпус);
• Выходной вал.

Как уже были сказано выше, ротор располагается внутри статора (корпуса) и имеет три выпуклых стороны. Каждая из них, по сути дела, играет роль поршня и имеет углубление, необходимое для того, чтобы повысить скорость вращения. На каждой из сторон ротора имеется по два металлических кольца, которые формируют необходимые для функционирования этого ДВС камеры сгорания.

Важной составляющей ротора является зубчатое колесо, расположенное в его центре и сопрягаемое с закрепленной на корпусе шестерней. Именно благодаря такому сопряжению задается необходимая траектория и направление, по которым ротор вращается в корпусе.

Корпус роторного двигателя внутреннего сгорания имеет овальную форму, которая рассчитана и реализована таким образом, чтобы с его внутренними стенками всегда соприкасались все три вершины ротора. Это необходимо для того, чтобы в любой момент времени внутри этого силового агрегата присутствовали три полностью изолированных друг от друга объема газа. Кроме того, в корпусе располагаются порты впуска и выпуска, причем в них нет клапанов: впускной порт соединяется непосредственно с дросселем, а выпускной — непосредственно с выхлопной системой.

Выходной вал роторного двигателя совсем не похож на коленчатый вал поршневого ДВС. На нем эксцентрично, то есть с некоторым смещением относительно центральной оси располагаются специальные выступы. С каждым из них сопряжен отдельный ротор (их, кстати говоря, в роторном двигателе располагается не один, а несколько). При вращении каждый из роторов толкает «свой» кулачок, в результате чего на валу появляется крутящий момент.

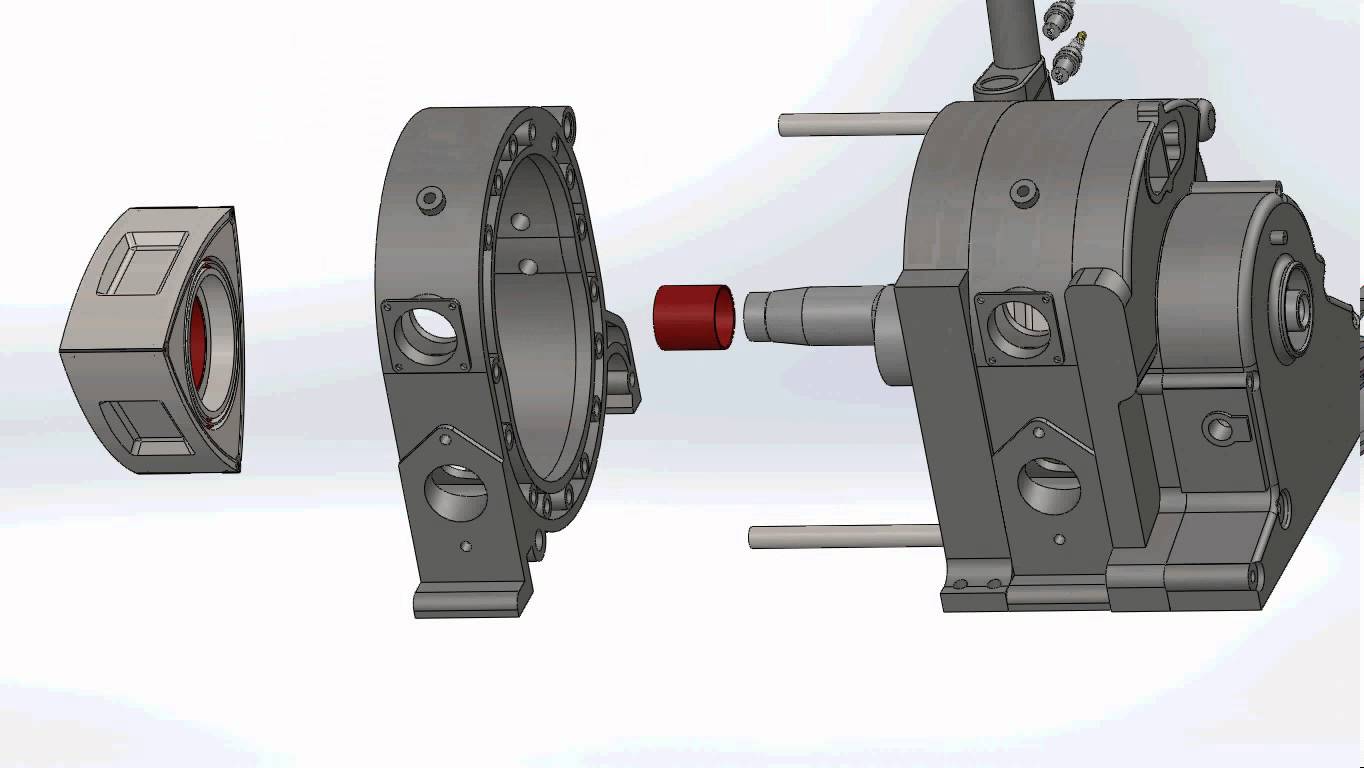

Следует заметить, что все роторные двигатели собираются слоями. У наиболее часто используемых двухроторных их пять, а удерживаются все он при помощи болтов, установленных по кругу. Охлаждение роторных двигателей осуществляется с помощью охлаждающей жидкости, которая походит через все части конструкции. Подшипники и уплотнения для выходного вала располагаются в двух крайних слоях. Они же разделяют между собой части корпуса, в которых располагаются сами роторы. Впускные порты располагаются в центральной части, а выпускные — в каждой из крайних частей.

Преимущества и недостатки роторных двигателей

Основными преимуществами роторных двигателей по сравнению с поршневыми являются:

• Меньшее количество движущихся деталей;
• Более плавная работа;
• Более высокая надежность.

В двухроторном двигателе движется только выходной вал и оба ротора, в то время, как даже в самом простом по конструкции поршневом ДВС движущихся деталей насчитывается не менее сорока. Соответственно, надежность роторного силового агрегаты оказывается существенно более высокой.

В роторных двигателях все движущиеся части вращаются только в одном направлении, что значительно уменьшает вибрации. Для эффективного гашения тех, которые все же возникают, используются противовесы. Следует также отметить, что вращение ротора в роторном двигателе составляет лишь треть от скорости вращения вала. Это также положительно сказывается на надежности силового агрегата.

У роторных двигателей есть и несколько существенных недостатков. Пожалуй, главный из них состоит в том, что по сравнению с поршневыми ДВС они расходуют существенно больше топлива. При этом затраты на их производство значительно выше, поэтому на сегодняшний день большими сериями они не выпускаются.

Видео на тему

Роторно-поршневой двигатель(РПД), или двигатель Ванкеля. Двигатель внутреннего сгорания, разработанный Феликсом Ванкелем в 1957 году в соавторстве с Вальтером Фройде. В РПД функцию поршня выполняет трехвершинный (трехгранный) ротор, совершающий вращательные движения внутри полости сложной формы. После волны экспериментальных моделей автомобилей и мотоциклов, пришедшейся на 60-е и 70-е годы ХХ века, интерес к РПД снизился, хотя ряд компаний по-прежнему работает над совершенствованием конструкции двигателя Ванкеля. В настоящее время РПД оснащаются легковые автомобили компании Mazda. Роторно-поршневой двигатель находит применение в моделизме.

Принцип работы

Сила давления газов от сгоревшей топливо-воздушной смеси приводит в движение ротор, насаженный через подшипники на эксцентриковый вал. Движение ротора относительно корпуса двигателя (статора) производится через пару шестерен, одна из которых, большего размера, закреплена на внутренней поверхности ротора, вторая, опорная, меньшего размера, жестко прикреплена к внутренней поверхности боковой крышки двигателя. Взаимодействие шестерен приводит к тому, что ротор совершает круговые эксцентричные движения, соприкасаясь гранями с внутренней поверхностью камеры сгорания. В результате между ротором и корпусом двигателя образуются три изолированные камеры переменного объема, в которых происходят процессы сжатия топливо-воздушной смеси, ее сгорания, расширения газов, оказывающих давление на рабочую поверхность ротора и очищения камеры сгорания от отработанных газов. Вращательное движение ротора передается на эксцентриковый вал, установленный на подшипниках и передающий вращающий момент на механизмы трансмиссии. Таким образом в РПД одновременно работают две механические пары: первая — регулирующая движение ротора и состоящая из пары шестерен; и вторая — преобразующая круговое движение ротора во вращение эксцентрикового вала. Передаточное соотношение шестерен ротора и статора 2:3, поэтому за один полный оборот эксцентрикового вала ротор успевает провернуться на 120 градусов. В свою очередь за один полный оборот ротора в каждой из трех образуемых его гранями камер производится полный четырехтактный цикл двигателя внутреннего сгорания.
схема РПД
1 — впускное окно; 2 выпускное окно; 3 — корпус; 4 — камера сгорания; 5 – неподвижная шестерня; 6 — ротор; 7 – зубчатое колесо; 8 — вал; 9 – свеча зажигания

Достоинства РПД

Главным достоинством роторно-поршневого двигателя является простота конструкции. В РПД на 35-40 процентов меньше деталей, чем в поршневом четырехтактном двигателе. В РПД отсутствуют поршни, шатуны, коленчатый вал. В «классическом» варианте РПД нет и газораспределительного механизма. Топливо-воздушная смесь поступает в рабочую полость двигателя через впускное окно, которое открывает грань ротора. Отработанные газы выбрасываются через выпускное окно, которое пересекает, опять же, грань ротора (это напоминает устройство газораспределения двухтактного поршневого двигателя).
Отдельного упоминания заслуживает система смазки, которая в простейшем варианте РПД практически отсутствует. Масло добавляется в топливо — как при эксплуатации двухтактных мотоциклетных моторов. Смазка пар трения (прежде всего ротора и рабочей поверхности камеры сгорания) производится самой топливо-воздушной смесью.
Поскольку масса ротора невелика и легко уравновешивается массой противовесов эксцентрикового вала, РПД отличается небольшим уровнем вибраций и хорошей равномерностью работы. В автомобилях с РПД легче уравновесить двигатель, добившись минимального уровня вибраций, что хорошо сказывается на комфортабельности машины в целом. Особой плавностью хода отличаются двухроторные двигатели, в которых роторы сами являются снижающими уровень вибраций балансирами.
Еще одно привлекательное качество РПД — высокая удельная мощность при высоких оборотах эксцентрикового вала. Это позволяет добиться от автомобиля с РПД отличных скоростных характеристик при относительно небольшом расходе топлива. Малая инерционность ротора и повышенная по сравнению с поршневыми двигателями внутреннего сгорания удельная мощность позволяют улучшить динамику автомобиля.
Наконец, немаловажным достоинством РПД являются небольшие размеры. Роторный двигатель меньше поршневого четырехтактного мотора той же мощности примерно вдвое. И это позволяет рациональней использовать пространство моторного отсека, более точно рассчитывать расположение узлов трансмиссии и нагрузку на переднюю и заднюю ось.

Недостатки РПД

Главный недостаток роторно-поршневого двигателя — невысокая эффективность уплотнений зазора между ротором и камерой сгорания. Имеющий сложную форму ротор РПД требует надежных уплотнений не только по граням (а их четыре у каждой поверхности — две по вершинным, две по боковым граням), но и по боковой поверхности, соприкасающейся с крышками двигателя. При этом уплотнения выполнены в виде подпружиненных полосок из высоколегированной стали с особо точной обработкой как рабочих поверхностей, так и торцов. Заложенные в конструкцию уплотнений допуски на расширение металла от нагрева ухудшают их характеристики — избежать прорыва газов у торцевых участков уплотнительных пластин практически невозможно (в поршневых двигателях используют лабиринтовый эффект, устанавливая уплотнительные кольца зазорами в разные стороны).
В последние годы надежность уплотнений резко возросла. Конструкторы нашли новые материалы для уплотнений. Однако, говорить о каком-то прорыве пока не приходится. Уплотнения до сих пор остаются самым узким местом РПД.
Сложная система уплотнений ротора требует эффективной смазки трущихся поверхностей. РПД потребляет больше масла, чем четырехтактный поршневой двигатель (от 400 граммов до 1 килограмма на 1000 километров). При этом масло сгорает вместе с топливом, что плохо сказывается на экологичности моторов. В выхлопных газах РПД опасных для здоровья людей веществ больше, чем в выхлопных газах поршневых двигателей.
Особые требования предъявляются и к качеству масел, используемых в РПД. Это связано, во-первых, со склонностью к повышенному износу (из-за большой площади соприкасающихся деталей — ротора и внутренней камеры двигателя), во-вторых, к перегреву (опять же из-за повышенного трения и из-за небольших размеров самого двигателя). Для РПД смертельно опасны нерегулярная смена масла — поскольку абразивные частицы в старом масле резко увеличивают износ двигателя, и переохлаждение мотора. Запуск холодного двигателя и недостаточный его прогрев приводят к тому, что в зоне контакта уплотнений ротора с поверхностью камеры сгорания и боковыми крышками оказывается мало смазки. Если поршневой двигатель заклинивает при перегреве, то РПД чаще всего — во время запуска холодного двигателя (или при движении в холодную погоду, когда охлаждение оказывается избыточным).
В целом рабочая температура РПД выше, чем у поршневых двигателей. Самая термонапряженная область — камера сгорания, которая имеет небольшой объем и, соответственно, повышенную температуру, что затрудняет процесс поджига топливо-воздушной смеси (РПД из-за протяженной формы камеры сгорания склонны к детонации, что тоже можно отнести к недостаткам этого типа двигателей). Отсюда требовательность РПД к качеству свечей. Обычно их устанавливают в эти двигатели попарно.
Роторно-поршневые двигатели при великолепных мощностных и скоростных характеристиках оказываются менее гибкими (или менее эластичными), чем поршневые. Они выдают оптимальную мощность только на достаточно высоких оборотах, что вынуждает конструкторов использовать РПД в паре с многоступенчатыми КП и усложняет конструкцию автоматических коробок передач. В конечном итоге РПД оказываются не такими экономичными, какими должны быть в теории.

Практическое применение в автопромышленности

Наибольшее распространение РПД получили в конце 60-х и начале 70-х годов прошлого столетия, когда патент на двигатель Ванкеля был куплен 11 ведущими автопроизводителями мира.
В 1967 году немецкая компания NSU выпустила серийный легковой автомобиль бизнес-класса NSU Ro 80 . Эта модель выпускалась в течение 10 лет и разошлась по миру в количестве 37204 экземпляров. Автомобиль пользовался популярностью, но недостатки установленного в нем РПД, в конце концов, испортили репутацию этой замечательной машины. На фоне долговечных конкурентов модель NSU Ro 80 выглядела «бледно» — пробег до капитального ремонта двигателя при заявленных 100 тысячах километров не превышал 50 тысяч.
С РПД экспериментировали концерн Citroen , Mazda , ВАЗ . Наибольших успехов добилась Mazda, которая выпустила свой легковой автомобиль с РПД еще в 1963 году, на четыре года раньше появления NSU Ro 80. Сегодня концерн Mazda оснащает РПД спорткары серии RX. Современные автомобили Mazda RX-8 избавлены от многих недостатков РПД Феликса Ванкеля. Они вполне экологичны и надежны, хотя среди автовладельцев и специалистов по ремонту считаются «капризными».

Практическое применение в мотопромышленности

В 70-е и 80-е годы с РПД экспериментировали некоторые производители мотоциклов — Hercules, Suzuki и другие. В настоящее время мелкосерийное производство «роторных» мотоциклов налажено только в компании Norton, выпускающей модель NRV588 и готовящей к серийному выпуску мотоцикл NRV700.
Norton NRV588 — спортбайк, оснащенный двухроторным двигателем общим объемом в 588 кубических сантиметров и развивающим мощность в 170 лошадиных сил. При сухом весе мотоцикла в 130 кг энерговооруженность спортбайка выглядит в буквальном смысле запредельной. Двигатель этой машины оснащен системами впускного тракта переменной величины и электронного впрыска топлива. О модели NRV700 известно лишь то, что мощность РПД у этого спортбайка будет достигать 210 л.с.

На массовых советских легковушках не было особых технических инноваций — ни дизеля, ни автоматической трансмиссии, ни гидропневматической подвески, ни турбонаддува. В огромной стране были востребованы любые автомобили — и, по разным причинам, серийно выпускались достаточно простые и ремонтопригодные конструкции.

Т ем удивительнее, что «у советских была собственная гордость», да еще какая – спроектированный для легковых машин роторно-поршневой двигатель! Причем «роторная тема» обросла слухами домыслами и легендами еще в начале восьмидесятых годов, и даже появление автомобилей ВАЗ с РПД в свободной продаже в шальные девяностые не расставило все точки над i.

Предтечи: Феликс Генрих Ванкель

Немецкий инженер-самоучка Феликс Ванкель занялся разработкой роторно-поршневого двигателя еще в двадцатые годы, но в предвоенный период ему так и не удалось довести до ума опытные образцы авиадвигателей, несмотря на поддержку компании BMW и министерства авиации.
После Второй мировой войны оборудование Ванкеля было демонтировано и вывезено во Францию. Несмотря на это, инженер-конструктор не прекращал работу над собственным РПД — теперь уже при поддержке компании NSU. К середине пятидесятых Ванкель закончил теоретическую часть и в 1957 году изготовил опытный образец, по итогам испытаний которого в конструкцию были внесены необходимые изменения.

Отец ротора – Феликс Ванкель

Работа Ванкеля отнюдь не носила «академический» характер: в 1963 году началось производство первой серийной модели NSU — Prince Spyder, а впоследствии инновационным мотором оснащался и седан бизнес-класса NSU Ro 80.

Когда компании Audi «по наследству» досталась марка NSU и её наработки, она даже выпустила прототип Audi KKM на базе «сотки» второго поколения. В дальнейшем тему моторов Ванкеля в Audi не продолжали.

Однако достаточно быстро особенности РПД помешали ему одержать рыночную победу над традиционными поршневыми ДВС с кривошипно-шатунным механизмом. Тем не менее, в годы серийного производства моторов Ванкеля патент на право производства таких агрегатов приобрели многие крупные автопроизводители, некоторые из которых занялись разработкой «роторной темы» всерьез и надолго. Пожалуй, наиболее известным производителем РПД является японская компания Mazda, создавшая двигатель Renesis.

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda сразу стала оснащать мотором необычной конструкции свои спортивные купе

Mazda Roadpacer – под таким названием японцы продавали в США австралийский седан Holden со своим РПД!

За десятилетия производства именно японская компания Mazda «довела до ума» ротор – конечно, насколько это было вообще возможно

За десятилетия производства именно японская компания Mazda «довела до ума» ротор – конечно, насколько это было вообще возможно

Сделано в СССР

Как же идея заняться выпуском роторно-поршневых двигателей могла возникнуть на ВАЗе?
Над различными альтернативными конструкциями поршневых двигателей в СССР работали еще в середине ХХ века — разумеется, не для автомобилестроения, а для авиации. Потенциально такие моторы могли обеспечить более высокую отдачу, что было особенно ценно в самолётостроении. Непосредственно к теме РПД в Советском Союзе приступили еще в «довазовский» период – по указанию Минавтопрома и Минсельхозмаша три научно-исследовательские институты (НАМИ, НАТИ и ВНИИмотопрома) занялись исследовательскими работами по созданию РПД.

Важная птица: история разработки ГАЗ-13 Чайка

Кстати, развенчавший культ личности Сталина Никита Сергеевич Хрущев тоже использовал в качестве транспортного средства американскую технику. В личном пользовании будущего Первого секретаря ЦК КПСС с 1944 по 1949 годы был.

13936 2 21 09.12.2016

Поэтому разработка Ванкеля и её практическое воплощение на серийных автомобилях в Советском Союзе не осталось незамеченным. Более того, лёгкий и мощный мотор мог стать востребованным для некоторых автомобилей специального назначения — например, так называемых «догонялок» или спортивных автомобилей.

Традиционно для автопрома СССР волевое решение могло быть принято лишь «на самом вверху» — то есть, на уровне министерства.

Однако ротором на ВАЗе занялись по распоряжению Генерального директора Волжского автозавода в 1973 году – казалось бы, по собственному усмотрению. Но не все так просто: до того, как перейти на новый проект – строительство Волжского автогиганта, еще в 1965-м Виктор Николаевич Поляков занимал пост заместителя министра автомобильной промышленности СССР, а в 1975-м он и вовсе вернулся в министерское кресло, возглавив Минавтопром СССР. Таким образом, можно утверждать, что работы по ротору были утверждены «без двух минут» министром автопрома и его же бывшим заместителем в одном лице.

Итак, после выхода соответствующего приказа Генерального директора было создано специальное конструкторское бюро, в задачу которого входила не только разработка моторов собственной конструкции, но и устранение «родовых недостатков» мотора Ванкеля, о которых советские конструкторы уже были осведомлены.

В отличие от западных коллег, под «собственной конструкцией» в СССР подразумевалась действительно разработка своего варианта, а не покупка патента или готовой лицензии. Как и в случае с автоматической трансмиссией для , советские инженеры за неимением вариантов были вынуждены изготовить свой вариант односекционного мотора Ванкеля, разобрав для этого один японский РПД. Однако предварительно для «натурных испытаний» двигатель, снятый со специально приобретённой для работы над ротором Mazda RX-2, был установлен на Жигули третьей модели.

Mazda RX-2 стала для ВАЗа донором как конструкции, так и самого первого РПД, установленного на Жигули

Mazda RX-2 стала для ВАЗа донором как конструкции, так и самого первого РПД, установленного на Жигули

Mazda RX-2 стала для ВАЗа донором как конструкции, так и самого первого РПД, установленного на Жигули

Уже на ранних этапах на ВАЗе столкнулись с тем, что при компактности и высокой энерговооруженности легкий и мощный РПД был не слишком экономичным и экологичным, а также отличался частым выходом из строя уплотнений. По сути, с этой проблемой десятилетиями боролись все, кто брался за двигатели конструкции Ванкеля, начиная с самого немецкого инженера – носителя этой фамилии. И, к слову, именно низкая надежность уплотнений и послужила причина быстрого выхода из строя моторов на NSU Ro-80, что вынудило производителя вскоре прекратить выпуск этого автомобиля и «закрыть роторную тему».

Первый опытный образец СКБ РПД под обозначением ВАЗ-301 был готов уже в 1976 году, но о любом запуске в серию ротора в Тольятти было говорить еще рано — конструкция получилась явно «сырой».

Вазовский вариант роторно-поршневого двигателя оценил даже… сам Феликс Ванкель, который специально для этого посетил Волжский автозавод. «Отец ротора» одобрил общую компоновку тольяттинского РПД.

Уже в 1982-м был продемонстрирован ВАЗ-21018 — обычный ВАЗ-21011 с мотором ВАЗ-311 мощностью 70 л.с.

Для того, чтобы выявить недостатки конструкции в условиях реальной эксплуатации, была выпущена партия из 50 двигателей, которые установили на пять десятков Жигулей, но всего через полгода все моторы, кроме одного (!), пришлось заменить на традиционные. Уплотнения и подшипники быстро выходили из строя, а кроме того, мотор оказался плохо сбалансированным и достаточно прожорливым.

На земле и на небе

После первой серьезной неудачи и последовавшим за этим дисциплинарными наказаниями на ВАЗе не прекратили заниматься роторами, но решили окончательно перейти от односекционной конструкции к двухсекционной. Такой мотор потенциально был не только мощнее, но и надежнее.

К тому времени у советского ротора потенциально уже была вполне осязаемая сфера применения — например, для установки на служебные автомобили спецподразделений ГАИ, МВД и КГБ. На ведомственных автомобилях недостатки вроде не лучшей топливной экономичности отходили на второй план, а высокие динамические характеристики имели решающее значение. Очень важно, что при эксплуатации на служебных автомобилях вазовские специалисты могли в виде стандартизованных отчетов получить подробную информацию о недостатках и дефектах, выявленных на практике, но в более-менее одинаковых условиях, что обеспечивало определённую объективность оценки.

Время от времени советская пресса скудно сообщала о моторе необычной конструкции

К 1983 году были разработаны два новых двухсекционных РПД — ВАЗ-411 мощностью 110-120 лошадиных сил и 140-сильный ВАЗ-413. Предполагалось, что роторы будут ставить не только на «родные» для завода Жигули различных моделей, но и на другой автотранспорт силовых структур — в частности, Волги. Разумеется, установка такого силового агрегата на седан горьковского автозавода потребовала соответствующей доработки крепления и некоторых узлов трансмиссии.

ВАЗ-21059 – роторная «пятерка». По-прежнему никаких отличий от обычной снаружи.

ВАЗ-21059 – роторная «пятерка». По-прежнему никаких отличий от обычной снаружи.

В это же время на практически готовые к использованию РПД обратили внимание и авиаторы, которые заказали тольяттинскому бюро разработку варианта для применения на вертолётах и легких самолётах.

Впрочем, роторно-поршневым типом двигателя заинтересовались и многие другие предприятия, которые заказали тольяттинцам разработку агрегатов для лодок, амбифий и даже мотоциклов! Эти услуги завод предоставлял по договорам на условиях широко вошедшего в то время в обиход хозрасчета, поэтому деятельность СКБ не была для ВАЗа убыточной. Также опытные образцы авиационных двигателей ВАЗ-416 и ВАЗ-426 были разработаны уже в эпоху функционирования НТЦ ВАЗа в середине девяностых годов.

Различные типы применения РПД дали возможность конструкторам понять, что конструктивные решения автомобильных и авиационных двигателей не могут быть полностью идентичными вследствие существенной разницы в режимах работы моторов на воздушном и автомобильном транспорте.

Сложные роды «антилопы»: история создания ВАЗ-2110

Еще задолго до выхода трехдверного хэтчбека 2108 разработчикам стало ясно, что на смену откровенно устаревшим Жигулям нужен новый седан. Мнения разделились: часть конструкторов придерживалась мнения, что.

50282 11 10 20.12.2015

Поэтому одновременная разработка «единого» ротором лишена практического смысла — скорее, работы можно объединять по технологической и производственной базе, а не по конкретным решениям.

РПД и передний привод

Возникает вопрос: а как же переднеприводные автомобили? Неужто ВАЗ не обратил внимание на собственную «восьмерку»?

Разумеется, обратил: работа над РПД для принципиально нового семейства началась, когда ВАЗ-2108 только готовили к производству – в 1979 году, однако более предметно к теме «переднеприводного ротора» в вернулись в начале перестройки, заключив договор с Запорожским автозаводом. И уже к 1987-му году были разработаны опытные образцы ВАЗ-414 для переднеприводных автомобилей ВАЗ и ЗАЗ, а еще в Тольятти создали вариант своего 40-сильного РПД под индексом 1185 даже для… Оки! Но в дальнейшем руководство отдало предпочтение авиационному направлению, а работы по автомобильным РПД были приостановлены.

Мелкосерийное производство необычной модификации Жигулей на базе «пятерки» продолжалось вплоть до распада СССР, хотя государственные закупки подобных машин силовыми ведомствами были совсем невелики, а «на сторону» автомобили с роторами под капотом не продавались.

Но вскоре заводу стало совсем не до собственных новых разработок — в конце восьмидесятых государственная поддержка автозаводов была свернута, а заводчанам было и без того чем заняться — например, созданием перспективной или .

Последний автомобильный РПД ВАЗа

К теме роторных автомобильных двигателей на ВАЗе вернулись уже лишь в российский период деятельности завода, найдя возможность даже в непростые девяностые годы «достать из-под сукна» интересную разработку. Ведь в мире в то время давно существовали «подогретые» модификации обычных городских хэтчбеков, с которыми вазовский РПД был вполне сравним по развиваемой мощности.

Наличие такого мотора на автомобилях семейства 2108 могло «взбодрить» покупательский интерес — по крайней мере, в Тольятти на это рассчитывали.

Даже в непростых условиях новый РПД для Самары удалось освоить довольно быстро — благо, двигатель ВАЗ-415 не требовалось разрабатывать с нуля. Некоторые источники утверждают, что доводочные работы при его трансформации в серийное изделие велись достаточно поспешно или не слишком успешно, вследствие чего мотор все равно сохранил ряд недостатков, присущих остальным вазовским РПД. Впрочем, существует и другое мнение, что этот мотор, напротив, вобрал в себя все преимущества былых разработок — как достаточный ресурс, известный еще по 413-му мотору, так и «плотную» компоновку, доставшуюся ему по наследству от ВАЗ-414.

Практически одновременно обновили и классику: в 1992 году на базе «семёрки» начался выпуск модификации Жигулей ВАЗ-21079 со 140-сильным мотором ВАЗ-4132.

Седьмая модель стала последними Жигулями с РПД

Седьмая модель стала последними Жигулями с РПД

Тем не менее, в 1997 году ВАЗ-415 наконец-то получил сертификат, позволявший его установку на обычные товарные авто, которые вскоре появились в автосалонах.

«На гражданке»: став доступным простым смертным, РПД тут же появился на страницах российских автоизданий

Конечно, цена машины увеличивалась на вполне ощутимые по тем временам 2,2-2,5 тысячи долларов, но зато динамика «восьмерки» улучшалась на порядок. Ведь 120-140 «роторных» лошадиных сил позволяли набирать сотню с места за 8-9 секунд, а реальная максимальная скорость вплотную подобралась к заветным 200 км/ч. Расход топлива, конечно, при этом колебался от 8 до 14 литров. Зато компактный роторный моторчик крутился до умопомрачительных 8 тысяч оборотов, обеспечивая «пилоту» ощущения, несравнимые с разгоном обычного «зубила».

РПД-415 под капотом ВАЗ-2108 выглядит вполне органично. Но при этом мотор заметно компактнее родного. Фото: Подзолков Александр

РПД всегда славился своим «горячим характером», поэтому масляный радиатор ему был необходим, как воздух. Или вода. В общем, для охлаждения. Фото: Подзолков Александр

Вид снизу намекает, что это какая-то очень непростая «восьмерка». Фото: Подзолков Александр

Микропроцессорное зажигание можно было встретить и на ВАЗ-2108 с обычным ДВС. Но очень нечасто. Фото: Подзолков Александр

Увы, при этом малопонятный большинству ротор оставался «вещью в себе» — обычным мотористам не была известна технология его ремонта, да и запасные части в любом магазине за углом не продавались.

Вдобавок на обычных вазовских моторах к тому времени уже набирал обороты , а на РПД питанием по-прежнему заведовал архаичный карбюратор Солекс.

Смесь РПД готовил привычный «Солекс», но со своими регулировками. «Сектор газа» имел дополнительный рычаг для привода дозирующего масляного насоса — лубрикатора. Фото: Подзолков Александр

Вид сверху на ВАЗ-415 с демонтированным карбюратором. Фото: Подзолков Александр

И, несмотря на наличие микропроцессорной системы зажигания (МПСЗ), ротор не мог похвастать покладистостью и (главное!) долговечностью обычного поршневого ДВС. Ведь при заявленном ресурсе в 125 000 км многие моторы начинали быстро «умирать» уже после 50 000 км, чему способствовало применение «неправильного» масла. Как и у японских автомобилей Mazda с РПД, при этом резко ухудшался пуск двигателя и увеличивался расход масла на угар, а в дальнейшем мотор мог и вовсе выйти из строя.

Герметичность уплотнений – больное место любого РПД, не только ВАЗ-415. Фото: Подзолков Александр

Многочисленные тюнинговые фирмы, появившиеся в Тольятти и около него словно грибы после дождя, в тот период предлагали различные по бюджету и степени вмешательства программы тюнинга обычных моторов которые позволяли без заметной потери ресурса снимать практически ту же мощность, что и у ротора. А ведь РПД при традиционной системе питания было невозможно втиснуть в грядущие экологические нормы Евро 2, которым без проблем соответствовал только что освоенный вазовский же впрыск.

В силу немассовости производства в дальнейшем ни работы, ни само производство РПД ВАЗу были не очень-то интересны, поскольку они, как и в истории Mazda, могли быть продиктованы разве что имиджевыми соображениями. Что в случае с тольяттинским автозаводом было недостаточно веским аргументом…

По ряду перечисленных причин уже в начале двухтысячных годов вазовский ротор стал резко терять обороты. Да, ВАЗ-415 успели примерить даже «десятка» и «пятнашка» в модификациях 2110-91 и 2115-91 соответственно, однако вскоре производство роторных двигателей на ВАЗе было прекращено, а само СКБ РПД, разработавшее свой последний продукт в 2001 году, было перерегистрировано.

Почти четыре десятка разработок за 26 лет – конструкторы СКБ РПД немало поработали над роторной темой

После 2004 года деятельность КБ в рамках работы над двигателями РПД была окончательно прекращена, а примерно в 2007-м оборудование частично вывезено и утилизировано. Похоже, на этом в истории советско-российского ротора была поставлена окончательная точка.

Жалеете ли вы о том, что роторные ВАЗы так и не получились?

Изобретение двигателя внутреннего сгорания дало толчок к производству автомобилей, передвигающихся на жидком виде топлива. Двигатели эти на протяжении всей истории автомобилестроения эволюционировали: появлялись различные конструкции моторов. Одной из прогрессивных, но так и не получивших распространение конструкций двигателей стал роторно-поршневой агрегат. Об особенностях этого типа двигателя, его достоинствах и недостатках мы поговорим в сегодняшнем материале.

Разработчиком роторно-поршневого двигателя стал дуэт инженеров компании NSU – Феликс Ванкель и Вальтер Фройде. И хотя основная роль в создании роторного двигателя принадлежит именно Фройде (второй участник проекта в это время работал над конструкцией иного двигателя), в автомобильной среде силовой агрегат известен как мотор Ванкеля.

Эта силовая установка была собрана и испытана в 1957 году. Первым автомобилем, на который установили роторно-поршневой двигатель, стал спорткар NSU Spider, который развивал скорость 150 км/час при мощности мотора 57 лошадиных сил. Производилась эта модель на протяжении трех лет (1964-1967 годы).

По настоящему массовым автомобилем с роторным двигателем стало второе детище компании NSU – седан Ro-80.

В названии автомобиля указывалось, что модель оснащается роторным агрегатом. Впоследствии роторные двигатели устанавливались на автомобили Citroen (GS Birotor), Mercedes-Benz (С111), Chevrolet (Corvette), ВАЗ (21018) и так далее. Но самый массовый выпуск моделей с роторным двигателем был налажен японской компанией Mazda. Начиная с 1964 года, компания произвела несколько автомобилей с подобным типом силовой установки, а пионером в этом деле стала модель Cosmo Sport. Самая известная модель с роторно-поршневым двигателем, которая выпускалась этим производителем – RX (Rotor-eXperiment). Производство последней модели из этого семейства, в специальной версии Spirit R, было свернуто в середине 2012 года. Впрочем, не все экземпляры роторной «восьмерки» еще распроданы – официальный дилер Mazda в Индонезии еще продает эти автомобили.

Особенностью роторно-поршневого двигателя внутреннего сгорания стало присутствие в его конструкции трехгранного ротора – поршня. Он вращается в цилиндре, который имеет специальную форму. Ротор насажен на вал, и соединен с зубчатым колесом, которое, в свою очередь, имеет сцепление со статором – шестерней. Ротор вращается вокруг статора по так называемой эпитрохоидальной кривой, его лопасти попеременно перекрывают камеры цилиндра, в которых происходит сгорание топлива.

В конструкции роторного двигателя отсутствует газораспределительный механизм – его функцию выполняет сам ротор, который при помощи своих лопастей распределяет поступающую горючую смесь и выпускает отработанные в цилиндре газы. Подобная конструкция двигателя позволяет обойтись без множества узлов, крайне необходимых для простого поршневого двигателя (например, коленчатый вал, шатуны), что, во-первых, позволяет уменьшить размер и массу силового агрегата, а во-вторых – уменьшить стоимость его производства.

Достоинства и недостатки

Роторно-поршневой двигатель не зря привлек внимание многих именитых автомобильных компаний. Его конструкция и принцип действия позволяли получить несколько довольно весомых преимуществ перед обычными двигателями.

Во-первых, роторно-поршневой мотор в силу своей конструкции обладал лучшей среди остальных типов силовых установок сбалансированностью, и был подвержен минимальным вибрациям.

Во-вторых, у этой силовой установки отмечались отменные динамические характеристики: без существенной нагрузки на двигатель, авто с роторно-поршневым мотором легко можно разогнать до 100 км/час и более на низкой передаче при высоких оборотах двигателя.

В-третьих, роторный двигатель компактнее и легче, чем стандартный поршневой силовой агрегат. Эта особенность позволяла конструкторам добиться практически идеальной развесовки по осям, что влияло на устойчивость автомобиля на дороге.

В-четвертых, в нем используется намного меньшее количество узлов и агрегатов, чем в обычном двигателе.

Наконец, в-пятых, роторный двигатель обладает высокой удельной мощностью.

К минусам роторно-поршневого двигателя, из-за которых он так и не смог получить массового применения и не используется сегодня в автомобилях всех брендов, относится, во-первых, большой расход топлива на низких оборотах. На некоторых моделях он достигает 20 литров на 100 км пробега, что, согласитесь, совсем не экономично и бьет по карману владельца авто с роторным двигателем.

Во-вторых, недостатком этого типа двигателей является сложность изготовления его деталей: чтобы ротор правильно прошел эпитрохоидальную кривую, необходима высокая геометрическая точность при создании как самого ротора, так и цилиндра. Для этого производители роторных двигателей используют высокоточное и дорогостоящее оборудование, а стоимость производства закладывают в цену автомобиля.

В-третьих, роторный двигатель склонен к перегреву из-за особенности конструкции камеры сгорания: она имеет линзовидную форму, а не сферическую, как у обычных поршневых моторов. Топливная смесь, сгорая в такой камере, превращается в тепловую энергию, которая расходуется в большей части неэффективно – ее избыток нагревает цилиндр, что в конечном итоге приводит к износу и выходу его из строя.

В-четвертых, высокий износ уплотнителей между форсунками ротора из-за перепадов давления в камерах сгорания двигателя. Именно поэтому ресурс таких двигателей составляет 100-150 тысяч км, после чего, как правило, требуется силового агрегата.

В-пятых, роторно-поршневой двигатель нуждается в своевременной и четко соблюдаемой процедуре : мотор потребляет примерно 600 мл моторного масла на 1000 км, так что менять его приходится раз в 5000 км пробега. Если его вовремя не заменить, это чревато выходом из строя узлов и агрегатов мотора, что повлечет за собой дорогостоящий ремонт. То есть, к эксплуатации и обслуживанию роторно-поршневых двигателей следует подходить более ответственно, чем к обслуживанию обычных моторов, вовремя проводя их техническое обслуживание и капитальный ремонт.

В отличие от более распространённых поршневых конструкций, двигатель Ванкеля (Wankel) обеспечивает преимущества — простоту, плавность, компактность, высокие обороты в минуту и большое отношение мощности к весу. Это связано прежде всего с тем, что производятся три импульса мощности на один оборот ротора Ванкеля по сравнению с одним оборотом в двухтактном поршневом двигателе и по одному на два оборота в четырёхтактном двигателе.

РПД обычно называют вращающимся двигателем. Хотя это название также относится и к другим конструкциям, прежде всего к авиационным двигателям с их цилиндрами, расположенными вокруг коленчатого вала.

Четырёхступенчатый цикл впуска, сжатия, зажигания и выхлопа происходит в каждый оборот на каждом из трёх наконечников ротора, перемещающихся внутри овально — подобранного корпуса с перфорацией, что позволяет использовать в три раза больше импульсов на один оборот ротора. Ротор похож по форме на треугольник Реуле, а стороны его более плоские.

Конструктивные особенности двигателя Ванкеля

Теоретическая форма ротора РПД Ванкеля между фиксированными углами является итогом уменьшения объёма геометрической камеры сгорания и увеличения степени сжатия. Симметричная кривая, соединяющая две произвольные вершины ротора, максимальна в направлении внутренней формы корпуса.

Центральный приводной вал, называемый «эксцентриковый» или «E-вал», проходит через центр ротора и поддерживается неподвижными подшипниками. Ролики движутся на эксцентриках (аналогично шатунам), встроенным в эксцентриковый вал (аналогично коленчатому). Роторы вращаются вокруг эксцентриков и совершают орбитальные обороты вокруг эксцентрикового вала.

Вращательное движение каждого ротора на собственной оси вызвано и регулируется парой синхронизирующих передач. Фиксированная шестерня, установленная на одной стороне корпуса ротора, входит в кольцевую шестерню, прикреплённую к ротору, и обеспечивает то, что ротор движется ровно на 1/3 оборота для каждого оборота эксцентрикового вала. Выходная мощность двигателя не передаётся через синхронизаторы. Сила давления газа на роторе (в первом приближении) идёт прямо в центр эксцентриковой части выходного вала.

РПД Ванкеля фактически представляет собой систему прогрессивных полостей переменного объёма. Таким образом, на корпусе имеется три полости, все повторяющие один и тот же цикл. Когда ротор вращается орбитально, каждая его сторона приближается, а затем удаляется от стенки корпуса, сжимая и расширяя камеру сгорания, подобно ходу поршня в двигателе. Вектор мощности ступени сгорания проходит через центр смещённой лопасти.

Двигатели Wankel, как правило, способны достичь гораздо более высоких оборотов, чем те, что с аналогичной выходной мощностью. Это связано с гладкостью, присущей круговому движению, и отсутствием сильно напряжённых частей, таких, как коленчатые и распределительные валы, или шатуны. Эксцентриковые валы не имеют ориентированных по напряжению контуров коленчатых.

Проблемы устройства и их устранение

Феликсу Ванкелю удалось преодолеть большинство проблем, из-за которых предыдущие роторные устройства терпели неудачу:

1. У вращающихся РПД есть проблема, не встречающаяся в четырёхтактных устройствах с поршнями, в которых корпус блока имеет впуск, сжатие, сгорание и выхлопные газы, проходящие в фиксированных местах вокруг корпуса. Использование тепловых труб в воздушном охлаждении роторного двигателя Ванкеля было предложено Университетом Флориды для преодоления неравномерного нагрева блока корпуса. Предварительный нагрев некоторых корпусных секций выхлопными газами улучшил производительность и экономию топлива, а также уменьшил износ и выбросы.
2. Проблемы также возникли во время исследований в 50-х и 60-х годах. Некоторое время инженеры сталкивались с тем, что они называли «царапиной дьявола» на внутренней поверхности эпитрохоиды. Они обнаружили, что причиной были точечные уплотнения, достигающие резонансной вибрации. Эта проблема была решена за счёт уменьшения толщины и веса торцевых уплотнений. Царапины исчезли после введения более совместимых материалов для уплотнений и покрытий.
3. Ещё одна ранняя проблема заключалась в наращивании трещин на поверхности статора вблизи отверстия пробки, которое было устранено путём установки свечей зажигания в отдельной металлической вставке, медной втулке в корпусе вместо вилки, ввинчиваемой непосредственно в корпус блока.
4. Четырёхтактные поршневые устройства не очень подходят для использования с водородным топливом. Другая проблема связана с гидратацией на смазочной плёнке в поршневых конструкциях. В ДВС Ванкеля эту проблему можно обойти, используя керамическое торцевое уплотнение на такой же поверхности, так что нет никакой масляной плёнки, чтобы страдать от гидратации. Поршневую раковину необходимо смазать и охладить маслом. Это существенно увеличивает расход смазочного масла в четырёхтактном водородном ДВС.

Материалы для изготовления ДВС

В отличие от поршневого агрегата, в котором цилиндр нагревается процессом горения, а затем охлаждается входящим зарядом, корпуса ротора Wankel постоянно накаляются с одной стороны и остывают с другой, что приводит к высоким локальным температурам и неравному тепловому расширению. Хотя это предъявляет большие требования к используемым материалам, простота Ванкеля облегчает употребление в изготовлении таких веществ, как экзотические сплавы и керамика.

Среди сплавов, предназначенных для использования в Ванкеле, используются A-132, Inconel 625 и 356 с твердостью Т6. Для покрытия рабочей поверхности корпуса используется несколько высокопрочных материалов. Для вала предпочтительны стальные сплавы с малой деформацией при нагрузке, для этого предложено использование массивной стали.

Преимущества двигателя

Основными преимуществами РПД Ванкеля являются:

1. Более высокое отношение мощности к весу, чем у поршневого двигателя.
2. Легче размещать в небольших машинных пространствах, чем эквивалентный двигательный механизм.
3. Нет поршневых деталей.
4. Способность достигать более высоких оборотов в минуту, чем обычный двигатель.
5. Работа практически без вибрации.
6. Не подвержен двигательному удару.
7. Дешевле в производстве, потому что двигатель содержит меньше деталей
8. Широкий диапазон скоростей, обеспечивающий большую адаптивность.
9. Он может использовать топливо с более высоким октановым числом.

ДВС Ванкеля значительно легче и проще, с гораздо меньшим количеством движущихся частей, чем поршневые двигатели эквивалентной выходной мощности. Поскольку ротор перемещается непосредственно на большой подшипник на выходном валу, нет шатунов и коленчатого вала. Устранение возвратно-поступательной силы и наиболее сильно нагруженных и разрушаемых деталей обеспечивает высокую надёжность Wankel.

В дополнение к удалению внутренних возвратно-поступательных напряжений при полном удалении возвратно-поступательных внутренних деталей, учтановленных в поршневом двигателе, двигатель Ванкеля выполнен с железным ротором в корпусе из алюминия, который имеет больший коэффициент теплового расширения. Это гарантирует, что даже сильно перегретый агрегат Ванкеля не может «захватить», как это может произойти в аналогичном поршневом устройстве. Это существенное преимущество в плане безопасности при использовании в самолётах. Кроме того, отсутствие клапанов повышает безопасность.

Дополнительным преимуществом РПД Ванкеля для использования в самолётах является то, что он обычно имеет меньшую фронтальную область, чем поршневые агрегаты эквивалентной мощности, что позволяет создать более аэродинамический конус вокруг двигателя. Каскадное преимущество заключается в том, что меньший размер и вес ДВС Ванкеля позволяет сэкономить затраты на строительство летательного аппарата по сравнению с поршневыми двигателями сопоставимой мощности.

Роторно-поршневые ДВС Ванкеля, работающие в соответствии с их первоначальными проектными параметрами, почти не подвержены катастрофическим отказам. РПД Ванкеля, который теряет компрессию, или охлаждение, или давление масла, потеряет большое количество, но всё-таки будет продолжать производить некоторую мощность, позволяя более безопасную посадку при использовании в самолётах. Поршневые устройства при тех же обстоятельствах подвержены захвату или разрушению деталей, что почти наверняка приведёт к катастрофическому сбою двигателя и мгновенной потере всей мощности.

По этой причине роторно-поршневые двигатели Ванкеля очень хорошо подходят для снегоходов, которые часто используются в отдалённых местах, где отказ двигателя может привести к обморожению или смерти, а также к самолётам, где резкий сбой может привести к крушению или вынужденной посадке в удалённых местах.

Конструкционные недостатки

Хотя многие из недостатков являются предметом текущих исследований, нынешние недочёты устройства Ванкеля в производстве заключаются в следующем:

1. Уплотнение ротора. Это всё ещё незначительная проблема, так как корпус двигателя имеет очень разные температуры в каждой отдельной секции камеры. Различные коэффициенты расширения материалов приводят к несовершенной герметизации. Кроме того, обе стороны уплотнений подвергаются воздействию топлива, и конструкция не позволяет точно контролировать смазку роторов. Роторные агрегаты, как правило, смазываются при всех оборотах и нагрузках двигателя и имеют относительно высокий расход масла и другие проблемы, возникающие в результате избыточного количества смазки в зонах сгорания двигателя, таких, как образование углерода и чрезмерные выбросы от сжигания масла.
2. Для преодоления проблемы различий в температурах между различными областями корпуса и боковых и промежуточных пластин, а также связанных с ними неравновесных температурных дилатаций, тепловая труба используется для транспортировки нагретого газа от горячей к холодной части двигателя. «Тепловые трубы» эффективно направляют горячий выхлопной газ на более холодные части двигателя, что приводит к снижению эффективности и производительности.
3. Медленное горение. Сжигание топлива происходит медленно, поскольку камера сгорания длинная, тонкая и движущаяся. Движение пламени происходит почти исключительно в направлении движения ротора, и завершается тушением, которое является основным источником несгоревших углеводородов при высоких оборотах. Задняя сторона камеры сгорания, естественно, создаёт «сжатый поток», который препятствует достижению пламени к задней кромке камеры. Впрыск топлива, при котором оно поступает к передней кромке камеры сгорания, может минимизировать количество несгоревшего горючего в выхлопе.
4. Плохая экономия топлива. Это связано с утечками уплотнений и формой камеры сгорания. Это приводит к плохому сгоранию и среднему эффективному давлению при частичной нагрузке, малой скорости вращения. В соответствии с требованиями, предъявляемыми по выбросам, иногда требуется соотношение топлива и воздуха, которое не способствует хорошей экономии топлива. Ускорение и замедление в средних условиях движения также влияют на экономию топлива. Однако работа двигателя с постоянной скоростью и нагрузкой исключает избыточный расход топлива.

Таким образом, у этого вида двигателя есть свои недостатки и преимущества.

Главная » Тормоза » Роторно — поршневой двигатель (двигатель Ванкеля). Роторно-поршневой двигатель Почему роторный двигатель не используют

Источник Источник Источник http://carscomfort.ru/rotornyj-dvigatel/mashiny-s-rotornym-dvigatelem.html
Источник Источник Источник http://toyota-cluber.ru/rotorno-porshnevoi-dvigatel-dvigatel-vankelya-rotorno-porshnevoi.html
