Замена вариатора самостоятельно

0 22 Марта 2016

• Замена вариатора самостоятельно
• Особенности замены вариатора
• Материалы для замены вариатора
• Проблемы при замене вариатора

Сегодня все больше и больше производителей автомобилей устанавливают в свою «продукцию» вариаторы, то бишь бесступенчатую трансмиссию. Положительных аспектов у такого вида трансмиссии достаточно большое количество. Один из них – продолжительный срок эксплуатации при условии правильного обслуживания. Несмотря на то, что в этом убеждают сами производители, выполняется это правило не всегда.

• Особенности замены вариатора
• Материалы для замены вариатора
• Проблемы при замене вариатора

У вариатора достаточно сложная конструкция – крутящий момент в нем передается за счет силы трения между ременной передачей и шкивами валов, а где есть сила трения, там имеет место и износ. Плюс ко всему, каждый вал в вариаторе посажен на подшипник, а эти элементы также часто выходят из строя. Все это в совокупности приводит к тому, что во время движения, а особенно на небольшой скорости, коробка передач начинает сильнее гудеть, могут появляться рывки во время набора скорости, могут наблюдаться слабые толчки иди удары в самой коробке.

Так как этот вид трансмиссии в массовом порядке начал использоваться не так давно, то не все станции технического обслуживания могут взяться за переустановку этого элемента. Хорошо, что это можно сделать самостоятельно, даже несмотря на всю сложность конструкции.

Особенности замены вариатора

До того, как перейти непосредственно к замене вариатора, необходимо поехать на станцию технического обслуживания для проведения полной диагностики работы вариатора с помощью сканера. Следует обратить особое внимание на проверку работоспособности гидротрансформатора. Если по результатам диагностики видно, что это устройство работает безо всяких нареканий, давление в системе нормальное, работа клапанов в норме, но трансмиссия все так же продолжает гудеть во время набора скорости, а толчки не исчезли, то проблемы именно с вариатором.

Материалы для замены вариатора

Для успешного выполнения всех работ достаточно будет небольшого набора инструментов:

1) Набок рожковых, накидных и торцевых ключей;

4) Хомуты.

Для того чтобы облегчить дальнейшую сборку конструкции, нужно сфотографировать конструкцию до демонтажа. Также можно подготовить емкости, куда вы будете складывать болты, гайки, которые удерживают тот или иной элемент конструкции. Все это в значительной степени облегчит вам работу.

Проблемы при замене вариатора

Для того чтобы достать старый вариатор и установить вместо него новое устройство, необходимо снять множество других элементов. Стоит попробовать осмотреть уже имеющийся вариатор, возможно, там можно будет что-то исправить.

Снятие боковой крышки и поддона

Первым делом нужно будет снять поддон. Осмотрите магниты на нем, они улавливают продукты износа. Если в поддоне скопилось много металлической стружки, то вариатор не работает из-за изношенных элементов. Осмотрите фильтры. Если нужно, то промойте фильтр грубой очистки, фильтр тонкой очистки нужно будет и вовсе заменить. После этого нужно будет снять боковую крышку, дабы открылся доступ к ремню и шкивам. Зачастую крышка держится на герметике, то есть нужно будет поддеть ее отверткой. Не перестарайтесь с усилиями.

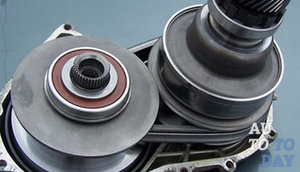

Снятие валов и шкивов

Когда боковая крышка будет снята, откроется доступ к ремню и шкивам. Снятие ремня до извлечения валов невозможно. После снятия валом можно будет доставать ремень. Оцените его состояние. Если состояние ремня оставляет желать лучшего, то, возможно, его замена спасет вас от затрат на новый вариатор. Ведь именно из-за задир на поверхностях конусов, из-за изношенных боковин ремня могут появляться стуки, так как время от времени ремень может проскальзывать по шкиву.

Если нет признаков сильной выработки конусов, то дело не в ремне. После снятия валов проверьте состояние подшипников. Если хотя бы у одного из них есть сильный люфт, то как раз поэтому вы можете слышать гул во время работы системы. Снять старые подшипники можно с помощью специального съемника, хотя можно обойтись и без него. На место старых подшипников нужно установить новые. Кроме того, нужно заранее приобрести новые резинотехнические элементы, так как заменить их придется в любом случае.

Сборка

Перед тем, как собирать все обратно, комплектующие желательно тщательно промыть бензином, после чего тщательно вытереть куском ветоши. Крайне важно проследить за тем, чтобы в систему не попали посторонние частицы. Обязательно подлежит замене ремень вариатора. После установки этого элемента можно возвращать на место валы. С этой стороны под снятой крышкой расположены штыри блокировки коробки передач, которые активируются после того, как вы включаете передачу «Парковка». Не забывайте о положении вышеописанных штырей во время установки валов и шкивов. Очень важно поставить их правильно. По окончании этих работ можно возвращать на место крышку, используя при этом герметик.

Замена масляного насоса

Если появилась необходимость в замене масляного насоса, то нужно будет снять крышку со стороны гидротрансформатора. Под данной крышкой расположены такие элементы как дифференциал, шестерня ведомого вала, передаточная пара, а также масляный насос. Для того чтобы получить доступ к насосу, необходимо извлечь с посадочного места передаточную пару и дифференциал. После этого нужно снять с насоса шестерню и цепь, которая обеспечивает привод насоса от ведущего вала.

Далее необходимо выкрутить болты, которые удерживают нанос, после чего его можно будет заменить. Будьте готовы к тому, что придется менять также приводную цепь. После этого верните на посадочное место передаточную пару и дифференциал. Не забудьте оценить состояние, в котором находятся подшипники. Далее необходимо вернуть на место до этого снятую крышку. Ее также нужно будет садить на герметик. По окончании работ обязательно проверьте степень затяжки каждого болта.

На последнем этапе нужно будет проверить работоспособность системы. Обязательно нужно проверить показания датчиков, в противном случае, после первого же запуска движка бортовой компьютер скажет вам о том, что в работе вариатора есть проблемы. Обязательно проверьте каждое соединение. Только если все в порядке, можно будет заливать в трансмиссию масло. Масла должно быть столько, сколько описано в мануале к вашему автомобилю. Далее следует проверить работоспособность самого вариатора. Чтобы это сделать, запустите двигатель, с помощью селектора проверьте включение каждого режима вариатора. Только после этого можно будет совершать первый пробный заезд. При правильном выполнении всех видов работ, вы не должны слышать больше гул, а вариатор не должен иметь абсолютно никаких нареканий во время набора скорости.

Когда вы совершите первый заезд, снова внимательно посмотрите на вариатор. На нем не должно быть никаких признаков протекания масла. Если все в порядке, то можете спокойно ездить на своем автомобиле на дальние расстояния.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как устроен вариатор на автомобиле

Как устроен вариатор

Автопроизводители в последнее время все чаще стараются внедрить в производство разнообразные новые технологии, чтобы повысить качество, эффективность и мощность. В итоге потребители сталкиваются с тем, чего даже не знают. Естественно, это накладывает определенные трудности. К подобным вещам относится и бесступенчатый вариатор.

Конструктивные особенности

По своему внешнему виду и даже по особенностям езды автомобиль с вариатором ничем не выделяется. Более того, его даже сложно отличить от модели с обычной автоматической коробкой передач.

Главные отличия заключаются в особенностях работы:

отсутствие фиксированных передач;

отсутствие толчков в момент начала движения;

плавное изменение во время разгона или торможения передаточного числа.

Именно это многие относят к главным достоинствам вариаторов, как подвидов трансмиссий.

Существует два основных вида вариаторов:

Клиноременной

Тороидный

В массовом производстве встречается, как правило, первый тип. Если речь заходит об установленном вариаторе на той или иной модели, то вероятней всего иметь дело придется именно с ним.

Особенности устройства

Схема устройства клиноременного вариатора

Клиноременной вариатор состоит из нескольких основных деталей: 2-х раздвижных шкивов и соединяющего их ремня с трапецеидальным сечением. Эти самые шкивы при движении постоянно сближаются и удаляются друг от друга.

Ремень фактически представляет собой металлическую ленту. Ткань или резина просто не в состоянии справится с нагрузкой. Как правило, стальная лента имеет какие-либо покрытия, либо как вариант ремень может состоять из наборов тросов. Только в этом случае удастся получить прочный и способный соединять шкивы ремень.

Как только они сближаются, ремень начинает выталкиваться и приобретает форму клина. В итоге увеличивается радиус шкива, что в свою очередь позволяет увеличить и передаточное число. Соответственно, если их раздвинуть, то ремень уходит внутрь. Одновременно с этим уменьшается радиус и передаточное отношение. В промежуточном положении ремень остается прямым.

За непосредственное движение шкивов отвечает специальный гидравлический привод. Он в свою очередь, как правило, управляется электроникой. Водитель выбирает определенный режим — спортивный или стандартный, а электроника настраивает работы самого вариатора. На этом основывается принцип работы клиноременного вариатора.

В обычном автомобиле при разгоне двигатель начинает набирать обороты, после чего происходит переключение передачи вручную. Вариатор же изначально находится на оборотах, соответствующих максимальному крутящему моменту, просто передаточное отношение меньше. Во время разгона оно меняется, но очень плавно, т.е. не происходит резких характерных толчков.

Схема работы тороидного вариатора

Тороидный вариатор имеет несколько иную конструкцию. Тут главными элементами становятся ролики и специальные соосные диски. Именно между ними происходит передача крутящего момента. Чтобы изменить отношение, необходимо также изменить радиусы, т.е. положение роликов.

Нужно заметить, что практически каждая компания разрабатывает собственный тип коробки передач. Это один из ключевых элементов, поэтому неудивительно, что ей оказывают столько внимания. В свою очередь это приводит к тому, что различные автомобиль от тех или иных производителей оснащаются вариаторами, которые отличаются друг от друга. Сюда можно отнести различные виды ремня и непосредственно шкивов. Между тем, принцип работы всегда остаётся тем же.

Вариаторы определенно обладают массой достоинств. К недостаткам же можно отнести довольно высокие требования к типу и мощности двигателя. И, конечно, основная проблема — хлопотное обслуживание и достаточно дорогостоящий ремонт. И им нужно уделять ничуть не меньше внимания, чем обычной автомобильной коробке передач.

Видео

Дополнительную информацию по работе вариаторов вы найдете в следующем видео:

КПП вариатор в машине — что значит?

Для некоторых водителей семантика некоторых терминов, в частности, «вариатор», остаются неисследованной. Поэтому задаются вопросом, что это такое за вариатор на автомобиле.

При выборе автомобиля, покупатель сталкивается с вопросом, какую автомашину приобрести. Выбор делается между роботизированной, гидротрансформаторной или остановится на вариаторной трансмиссии. Что ж, поможем разобраться с вариаторной коробкой.

Схожие, но есть различия

Это коробка передач. Официально определяется как Continuously Variable Transmission. Сокращенный вариант CVT, то есть трансмиссия бесступенчатая.

Устройство, не имеющее массу различных по диаметру шестерней, но способная в автоматическом режиме изменять скорость автомобиля в зависимости от мощности крутящегося момента коленчатого вала двигателя.

Такой принцип работы позаимствован из корабельной практики, когда гребной винт судна ускоряется или замедляется при помощи специального приспособления.

В автомобиле основной отличительный принцип работы вариатора заключается в том, что переключение скоростей не происходит, как обычной в КПП, а по иному алгоритму. Во время ускорения или замедления автомобиля не наблюдается толчков, дерганий, а все происходит плавно. Автомашина набирает скорость ровно. Коэффициент полезного действия больший, чем других аналогах и достигается исключительно своему технологическому устройству.

Принцип работы

На практике крутящий момент передается от коленвала на ходовые колеса автомобиля по специальной программе. Она создает свои ступени перехода с одной скорости на другую, например, двигаясь по бездорожью, по горным серпантинам и так далее. То есть в моменты, когда автомашина нуждается не в повышении скорости, а тяговой силе, мощности. В этот момент вариатор передает усилия двигателя ходовой части значительно точнее, чем обычная с шестеренками.

Есть и применяются два типа вариаторов:

• Первый назвали клиномерным. Используется почти на 95% автомашин.
• Вариатор тороидный устанавливают не так часто из-за своего сложного технологического строения. В последнее время использование прекратилось.

Остался клиномерный тип. Оснащаются автомобили AUDI, NISSAN, INFINITY и другие модели.

Плавное переключение скоростей происходит незаметно, благодаря вариатору. Упрощено работу можно представить следующим способом на примере двух швейных шпуль, соединенным ременной передачей. Крутящийся момент от коленвала двигателя получает первая шпуля. На вторую нужной силы крутящийся момент передается при помощи специального ремня.

Смена передаваемого числа оборотов происходит за счет изменения диаметров шкивов. Последние разборные, а не цельнолитые. Разборные элементы имеют коническую форму. Точнее, из двух таких частей. Представим, швейную шпулю разрежем пополам. Получим два конуса. Что-то подобное и с вариаторной кпп. В результате получаем такой результат. В зависимости от скорости вращения коленчатого вала, происходит увеличение или уменьшение диаметра второй конической части. Коробка тихо переходит с одного режима вращения на другой режим.

Таков основной принцип работы вариатора. Конечно, показывать на шпулях работу кпп покажется примитивным примером, но является прикладным доказательством, как в узле происходит изменение вращений конических шкивов.

Тороидный вариатор

Устройство тороидного кпп в конструктивном плане иное. Имеет более технологичный принцип работы. Главную роль играют ролики необычной геометрической конфигурации. Ролики зажимаются между валами. Располагаются строго по оси. Для изменения передаточного числа необходима смена положения роликов.

Работа вариатора при трогании с места

На этом примере покажем, что происходит с вариаторной КПП при начале движения автомобиля с места стоянки.

Понятно, чтобы сдвинуть с места автомашину, необходимо максимальное усилие. Уменьшение силовой нагрузки на силовой агрегат происходит по следующей схеме. Автоматически устанавливается минимальный диаметр ведущего шкива, то есть конусы отходят от первоначального положения. Шкив ведомый, наоборот должен быть в полном объеме, конусы сходятся.

Получается, чтобы машина сдвинулась с места, ведущий шкив должен сделать несколько оборотов, а ведомый провернулся один раз. В результате усилия двигателя небольшие. Теперь разобрались, как работает вариатор.

Вариатор при наборе скорости

Тронувшейся с места машине, следует набрать крейсерскую скорость, то есть снизить при помощи КПП тягу, одновременно повысить обороты карданного вала. И здесь получается все наоборот. Ведущий шкив увеличивается в диаметре за счет схождения конусов, а ведомый уменьшается.

При разгоне максимальный диаметр ведущего вала производит один оборот, то, сочлененный ременной передачей вал, осуществляет на порядок больше оборотов. Происходящая манипуляция увеличивает нагрузку на силовую установку.

Вариатор его эксплуатация

Установка клиноременного вариатора в отведенный автомобильный отсек на силовой агрегат производится в поперечном или продольном положении. Используется сцепление для того, чтобы без рывков, в щадящем режиме производить манипуляции переключения скоростей автомобиля.

Скажем, конструктивно вариатор представляет сложную технологическую систему, требующую для продуктивного и длительного использования, осуществлять правильный технический уход. Первое, чем не стоит пренебрегать, это следить, чтобы рабочая температура вариатора, не выходила за границы, рекомендованных производителем, значений.

Подробнее об устройстве

Сейчас, более техническим языком об устройстве вариатора. Имеет два вала, имеющие изменяемые конусы, при помощи которых осуществляют передачу крутящего момента от мотора на приводной механизм колес. Как работают конусы, рассказано выше. Изготавливаются из очень прочных сталей, поскольку работают в среде больших силовых нагрузок. Значит, должны «стойко» перенести любые перегрузки, возникающие во время движения автомобиля по разным дорогам.

Вариаторная коробка имеет ремень и цепь. Ими соединяют валы. Ремень только в переносном смысле можно сравнить с предметом, которым отцы наказывают своих непослушных сыновей за мелкие проступки. В реалии коробка снабжена сложной технологической деталью, сформированной из фасонных частей, схожими с насекомыми бабочками. Они и придают детали форму клина.

Как работает ремень?

Ремень максимально использует силу трения, возникающими межу боковыми выступами с аналогичными клиньями рабочих шкивов. Так сказать, тесное взаимодействие осуществляет передачу крутящего момента на ведущие колеса автомобиля.

На многих моделях коробка, вместо ремней, содержит цепной переключатель скоростей. Благодаря этой замене, продлевается эксплуатационный ресурс. Такой передаточный механизм установлен на AUDI. Цепь содержит в своей технической структуре мелкие звенья, чем создается возможность огибать небольшие радиусы.

Рабочей работающей поверхностью является не боковая сторона, а торцовая. Следует отметить, что ремень и цепь выдерживают колоссальные силовые нагрузки, но уязвимы, если находятся в среде повышенных температур. Они быстро подлежат деформации, что означает замену агрегата или установки новой детали.

Какое требуется масло?

Любые трущиеся узлы, детали быстро изнашиваются, если не применять рекомендованные смазочные средства. В автомобильные отделы трансмиссии, заливают масло, используемое для смягчения трения и для выполнения других функциональных задач.

Для автоматов, в частности, вариаторов масло используется, чтобы давлением смазочной жидкостью производить манипуляции с конусами. Заливают ATF масло. Создает давление специальный масленый насос.

Гидравлический блок

Автомобильный гидравлический блок выполняет сложную функцию по распределению масляных потоков в нужные технологические каналы. Непосредственно в вариаторе выступает регулировщиком подачи смазочной жидкости в конусы то одного, то второго вала.

При пробуксовках, других шероховатостей в работе, можно «сваливать» вину на некачественную работу вариатора. И не ошибетесь.

Охладительный экран

Охлаждающий элемент, а попросту радиатор, обязателен для вариатора. Он невероятно быстро перегревается на тяжелой дороге, вызывающей пробуксовки, при иных перегрузках. Если вовремя не «остудить» смазывающие масла, то это эта часть трансмиссии выйдет из строя.

Водители, заинтересованные в длительной безремонтной работе вариатора, устанавливают дополнительные охлаждающие экраны, работающие в принудительном порядке. Рекомендуется это проделывать на таких автомобилях, как Mitsubishi Outlander. Допрадиатор убирает лишнюю температуру масла.

Вариатор и его управление

Электронный блок работает в тандеме с ЭБУ, получая с последнего исходную информацию о вариаторе. Отдает команды шкивам занять то или иное объемное положение, согласно полученным данным о нагрузке и скорости автомобиля.

Блок выступает в роли контролера-защитника. Поступающие сигналы обозначают, что электроника сортирует поступающие сигналы, необходимые для нормальной работы важного участка трансмиссии.

Интересное о вариаторе

Изначально вариатор не предусматривал заднего хода автомобиля. Представьте себе, что такое вариатор без заднего хода на автомобиле. Это какой-то прикол. Конечно, мириться с таким положением не хотели. И конструкторы интегрировали в «планетарку» дополнительное устройство, что сильно повлияло на конструктивную сложность вариатора.

Видео: Эксперт — плюсы и минусы вариатора

Как работает вариатор на автомобиле?

Начало создания вариативных передач было положено в прошлом веке. Еще тогда голландский инженер смонтировал ее на транспортное средство. После такие механизмы применяли на промышленных станках.

Вариатором называют механизм, обеспечивающий плавную передачу крутящего момента от силовой установки к элементам, приводящим транспортное средство в движение. Часто такое устройство имеет название самой компактной бесступенчатой коробки. Рядовому автовладельцу сложно отличить в управлении вариативную и автоматическую трансмиссии.

Принцип действия вариатора предусматривает эффективную синхронизацию с коленчатым валом, и передача момента происходит беспрерывно, что дает возможность существенно экономить расход топлива.

Трансмиссии такого типа могут применяться на автомобилях, мотоциклах, мотороллерах, но КПП испытывает такую нагрузку, не позволяющую ее установку на грузовом автотранспорте. В данной статье будет рассмотрено: вариатор, вариаторная коробка передач, устройство, принцип работы.

Конструкция

Итак, разберем составляющие части. Устройство и принцип работы вариатора — имеет большое количество деталей. Основными агрегатами являются:

• устройство отсоединения коленчатого вала и трансмиссии;
• вариативная скорость;
• дополнительный агрегат заднего хода (передачи этого типа не предусматривают конструкцией движения назад, для этого монтируется обычный планетарный редуктор);
• блок управления, контролирующий передачу момента и ускорение;
• механизм автоматического сцепления центробежного действия и дополнительный агрегат, состоящий из электромагнита, и контролируется системой электроники;
• трансформатор гидравлического вида.

Таково общее строение вариативной коробки. Также имеются разные сборки таких трансмиссий, отличающихся типом передачи момента.

Вариатор — принцип работы, типы вариаторов

Конструкторские усовершенствования стали причиной того, что появилось несколько принципов работы этого устройства:

Клиноременная конструкция. Вращение коленчатого вала передается на движители с помощью одного или двух прочных ремней. Изготовляются по специальной технологии для обеспечения высокого рабочего ресурса. Такая ременная передача смонтирована на двух шкивах, состоящих из пар конусных дисков.

Хитрость такого конструкторского решения заключается в переменном диаметре шкивов. Уменьшение и увеличение размера конусов происходит при участии гидравлической системы, центробежной силы и пружинных опор. Конусы размещены под уклоном, позволяющим минимально снизить силу трения.

Одни из первых таких трансмиссий часто выходили из строя по вине выработки ремня. Современное автомобилестроение производит ременные передачи по инновационным технологиям, обеспечивающим ресурс работы до 2000000 пройденных километров.

Изготавливают ремни путем плетения специальной проволоки, набора и скрепления между собой стальных пластин. При этом такая передача обладает хорошей гибкостью. Именно эти технические решения позволили отнести такую КПП в разряд отдельных типов трансмиссий.

Вариаторы с клин-цепным приводом. В качестве ремня используется звеньевая цепь, имеющая хорошую гибкость. При этой системе конусные шкивы выполняют из специальных видов стали по причине высоких нагрузок. Такая схема и принцип действия вариатора имеют высокий КПД. А все потому, что потери энергии значительно снижаются.

Как это работает?

Что такое вариатор и как он работает? Вариативная коробка передач может управляться исключительно при помощи системы электроники. Здесь требуется быстрое реагирование на увеличение оборотов коленчатого вала и расчет движения конусов для перемены диаметров шкивов. Причем электроника учитывает конкретный режим силовой установки, сцепление и другие узлы в режиме реального времени.

Водитель управляет трансмиссией рычагом, имеющим комплекс функций аналогичных автоматической коробке передач. Электроника с помощью вычислений делает диаметр шкивов, отвечающий наивысшему КПД. Когда обороты на выходе с мотора возрастают, то конусные диски сближаются и происходит возрастание посадочного диаметра шкива.

Параллельно снижается значение передаточного числа. Причем существует система, отвечающая за синхронность движения конусных частей. Их положение и зазоры контролирует датчик-регулятор.

В случае раздвижения конусных деталей, ременная лента огибает шкив по малому кругу и при сужении – по большому диаметру. Многие автолюбители даже не задаются вопросом: что такое вариатор, устройство и принцип действия? Просто называют это устройство коробкой автоматом, но по конструкции они существенно отличаются.

Поведение трансмиссии при разгоне и движении на подъем

Когда автомобиль разгоняется, это не свидетельствует о параллельном возрастании оборотов двигателя.

Они остаются неизменными в течение увеличения скорости. Вариативная коробка самостоятельно и плавно изменяет передаточное число. В случае движения на подъем, когда авто начинает несколько замедляться, вариатор будет уменьшать передаточное отношение и сделает обратную процедуру. Режимы работы двигателя с такой трансмиссией являются выигрышными.

Техническое обслуживание

Устройство и принцип действия вариатора делает его сервисный осмотр и устранение неисправностей дорогостоящей и трудоемкой операцией. Устранение серьезных поломок ремня или других деталей – это затратное дело. Для системы смазки используется специальное трансмиссионное масло и имеет высокую стоимость при отсутствии гарантийного сервисного обслуживания.

О возникающих неполадках может предупреждать бортовой компьютер, имеющий функцию самостоятельной диагностики и диагностический разъем. С помощью последнего работники сервиса подключаются к системе электроники для считывания кодов неисправностей и их последующей очистки. Вариаторы могут применяться на средствах передвижения малого тягового класса.

Нужен ли прогрев двигателя при старте движения?

Для отправления в путь машины, оснащенные вариативными коробками передач, должен быть прогрет двигатель.

Это объясняется необходимостью нагрева смазочной жидкости и доставки ее ко всем узлам и агрегатам. Если смазка не будет подана к некоторым деталям – это повысит износ, и ускорит надобность ремонта. Также нужно периодически поглядывать за уровнем трансмиссионного масла.

Только после проведения процедуры прогрева можно начинать движение. Для отсутствия перегрузок и неисправностей стоит отказаться от буксирования автомобилей и езды по дорогам, находящихся в неудовлетворительном состоянии.

Вариатор (сцепление) — принцип действия, устройство

Для передачи оборотов колен вала на вариативную коробку передач используется механизм сцепления. Состоит из корпуса, ведомого и ведущего диска с демпферными пружинами и фрикционными накладками, выжимного механизма. Один диск установлен на вал двигателя и вращается вместе с валом. Второй элемент установлен на входе коробки и под действием прижимного усилия соединятся, передавая крутящей момент на КПП.

После этого вращение будет передано на колеса.

Положительные аспекты

Принцип действия вариатора позволяет сделать работу автомобиля динамичной. Эффективная эксплуатация двигателя показывает хорошую экономию топлива. При движении в условиях скользкого дорожного покрытия будет исключаться эффект пробуксовки. В движении будут отсутствовать толчки и рывки, в отличие от механической коробки. Показатели выбросов вредных веществ будут ниже, чем у рядовых машин, а разгон быстрее.

Как работает вариатор

Бесступенчатая коробка передач часто используется на современных автомобилях. Наличие ступеней обязательно сопряжено с переходными состояниями, вызывающими сбои в работе. Производители постоянно борются с их проявлением, повышая эффективность и коэффициент полезного действия при смене передаточного отношения. Упрощение процесса вождения непременно сопряжено с использованием бесступенчатых коробок передач. Практически все автомобили имеют приставку CVT в случае наличия подобной опции. Аббревиатура расшифровывается и переводится с английского языка как «Continuously Variable Transmission», что означает «беспрерывная смена передач». Количество кинематических элементов узла невелико, поэтому разобраться в его работе несложно.

Основные детали, их назначение и принципиальная схема

Рассмотрим принципиальную схему устройства вариатора. Для каждой модели автомобиля или любой другой техники инженеры разрабатывают частный случай, имеющий незначительные конструктивные особенности. В общем виде всё выглядит так:

Рассмотрим особенности работы вариатора на автомобиле каждой части, её роль и особенности устройства:

1. Раздвижной шкив. Это два усеченных конуса с прямыми или тороидными вогнутыми поверхностями, надетых на одну ось. На валу один из них закреплён неподвижно, а второй имеет небольшой ход. В итоге неподвижный элемент является ведущим, а подвижный – ведомым.
2. Клиновидный ремень. Его тело образовано парой стальных лент, на которые нанизываются специальные пластины. Зацепление образуется в пазах, а рабочую часть каждой пластины составляет конусовидная законцовка. Вместо ремня может использоваться сложносоставная цепь особой формы.
3. Гидравлический трансформатор. Это автономный узел, позволяющий плавно регулировать изменение крутящего момента посредством гидравлического усилия. Его устройство достаточно сложное.
4. Дифференциал представляет собой шестерню с косыми зубьями, обеспечивающую передачу крутящего момента на ведущую пару колёс автомобиля. Его характеризует особая износоустойчивость рабочих поверхностей.
5. Планетарный механизм обеспечивает передачу вращения на ведущую ось в различных направлениях. В отличие от классической схемы, он содержит два ряда сателлитов цилиндрической вытянутой формы, что снижает нагрузку на зубья.
6. Гидронасос. Эта часть приводится в рабочее состояние при помощи гидравлического трансформатора, что обеспечивает постоянное поддержание давления функциональной жидкости. Благодаря этой связке постоянно находятся в работе гидроцилиндры.
7. Управление осуществляется микропроцессором, посылающим сигналы на основании обработки данных от различных систем и датчиков. В частности, играют роль ABS и электронный контроль расхода топлива.

Принцип работы

Как известно, для изменения передаточных отношений классических редукторов необходимо подключать к ведущей шестерне различные комбинации зубчатых элементов, с целью понизить или повысить скорость вращения. В вариаторе всё решается посредством раздвижных шкивов. Если половинки этого элемента сдвигаются навстречу друг другу, то они выдавливают ремень выше, и он зацепляется на больший диаметр. А на другом шкиве автоматически происходит расхождение конусообразных половинок. Ремень проваливается вниз и зацепляется на меньший диаметр. Таким образом, количество передаточных отношений коробки CVT можно считать бесконечным.

Как работает задний ход

1. Примечательно то, что скорость заднего и переднего хода на этом типе трансмиссии одинакова. Но в первом случае она ограничивается электроникой во избежание аварийных ситуаций.
2. Он обеспечивается посредством планетарного механизма с двойным рядом сателлитов:
3. Смена подвижного ряда сателлитов и фиксация второго ряда, обеспечивает смены направления хода. При этом направление вращения водила не изменяется, но меняется направление вращения корончатой шестерни. Как работает вариаторная коробка передач по видео смотрите ниже.

Применение вариаторов

Благодаря компактным размерам этот тип коробки передач может использоваться на автомобиле, скутере, снегоходе, мопеде и др. Устройства с электромагнитным приводом могут использоваться для небольших моделей техники и детских игрушек, где они успешно применяются. При слабом крутящем моменте клиновой ремень изготавливают из плотной армированной резины. При проектировании новых поколений автомобильных вариаторов инженеры решают задачи износостойкости, рабочего ресурса, понижения уровня шума и увеличения КПД.

В принципиальной схеме, устройства вариаторов для различных разновидностей транспорта не различаются. Частные решения для каждого из них должна рассматриваться в рамках инструкции по эксплуатации от производителей.
